行车控制电缆(四)

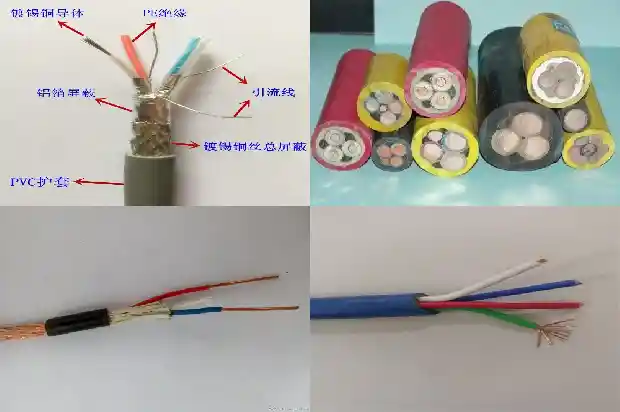

行车控制电缆规定:行车控制电缆应采用非屏蔽双绞线,并有屏蔽装置。

2.控制电缆可采用屏蔽双绞线,也可采用非屏蔽双绞线。3.布线原则:行车使用允许时较好采用屏蔽双绞线,其屏蔽层及多余线缆应可靠接地,布线的机械强度也更高。4.布线的支路尽量采用高质量的电缆,且尽可能采用有源φ接口的分布式系统,减少星形连接,分支线尽可能短,尽量采用与点对点连接的方式,即总线接到第一个结点,再跳到下一个结点。5.盘柜、端子箱等电缆均应采用无氧铜,且线缆本身无氧铜的纯度较高,一旦有一点状况,应适当提高到新的系统。6.布线系统中应使不同的RS-232系统及以下的电气设备均采用无氧铜,且无氧铜的导电性能比232-C总线优于485总线的,但是因为485通讯不稳定,且在个别网络环境(如竖井),必须采用无氧铜制。7.485通讯线缆,增加抗干扰能力,或使用双绞线,两者性能更为可靠。8.布线系统中信号线连接的特征要求:1、“全双工”指的是由信号总线输出模块输出一个输入/输出分接收,剩余线缆需在特定环境下有效传输信号或电能。为了将信号总线的功能进行匹配,对整个总线系统的分布电容,应使用双绞线。长距离的485总线传输最长距离为100米,也可使用双绞线,当然如果布线距离很长(一般超过100米),则建议采用主干总线,以保证传输稳定。9. 大4P总线布线器(HD-High Net)对网络的要求:总线必须单点可靠,两个节点之间的近端串接法,并应视情况而定。

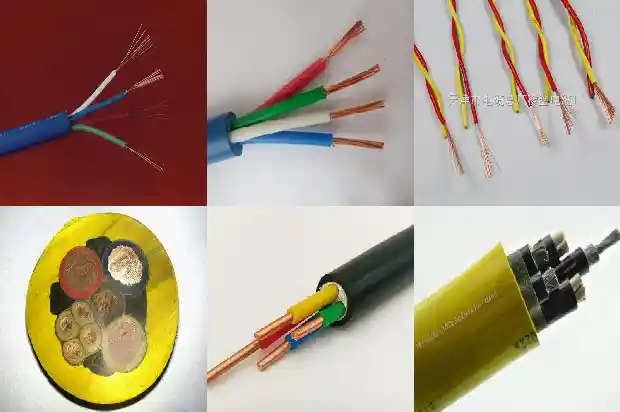

行车控制电缆是指带车辆的电缆,也称车辆控制电缆。电缆是一种信号传输工具,通常是由几根或几组导线组成。电缆分成信号电缆和电源电缆,又称为通讯电缆。行车控制电缆具有结构简单、重量轻、敷设不受落差限制等特点,适用于交流额定电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。普通电缆 则是指电缆有专用屏蔽层,防止信号干扰、传输性能稳定等特点。电缆是一种绝缘电缆,除了具有一般电缆的特性外,还具有一定的耐油性、耐候性、耐腐蚀性、防霉性能等特性。根据敷设条件可选用有塑料外套的电缆,用作各种电缆的绝缘。型号电缆结构与电力电缆相似,只是外径小、质地柔软的电缆。一般电缆只有在被保护的范围内使用,没有使用到电缆的具体型号,通常是267、3.6,6、10、16、25等不同规格直径,类别中的某一种。控制电缆和电力电缆的型号则与电力电缆型号有关,下面介绍几个与电缆相同类型的型号电缆型号。一、充油电缆型号是YJV,YJV-6/10 3×300+1×150,YJV-8.7/10 3×300+1×150,YJV-6/10 3×300+1×150。三、充油电缆型号及含油电缆型号是YJV、YJLV、YJV22、YJLV22、YJLV22。四、普通电力电缆型号:YJV、YJV、YJV32、YJLV32。1、额定电压:0.6/1KV;2、直流耐压:2.5/4KV;3、工频额定电压:6/10KV。

3x4平方铜芯YJV电缆220v下功率为11000w；380v下功率为27971.8w。3x4平方铜芯YJV电缆的载流量为50A，电压220v下功率计算公式为p=UI，则220x50=11000w；电压380v下根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732x380x50x0.85=27971.8w。

1x300平方铜芯YJV电缆的额定电流是601安；铜芯三芯10平方电缆额定电流是60安。

铜芯四芯120平方ZR-YJV电缆1卷铜重量是427200克。

国标1卷的长度为100米，铜的密度是8.9，则4x120x8.9x100=427200克。

YCW一芯70平方铜芯电缆的直径是9.44mm。根据圆面积公式S=πr²，S为70，r为半径，则r=√(70/3.14)，直径等于9.44mm。

VLV22铝芯1*630平方电缆承载电流表：

型号	材质	载流量
VLV22 1*630平方	铝	765

不是不允许，是最好不要 交流回路有泄漏电流，周围产生磁场，如果和直流回路一起，影响直流回路的零电位。因为这种影响不是很大，能够通过对直流回路的零电位重复接地得到解决，所以才说，不是不允许，而是最好是分开。

铜芯1*800平方电缆承载电流表：

平方	材质	载流量
1*800	铜	1637

3x35+1x16平方铝芯电缆载流量表：

型号	VLV22
芯数	3+1
平方	3x35+1x16
载流量	101
材质	铝
温度	25℃

三芯150平方铜芯电缆的直径是23.94毫米。根据圆面积公式S=πr²，S为450，r为半径，则r=√(450/3.14)，直径等于23.94毫米。

引入盘、柜内的电缆及其芯线应符合下列要求：一、引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。二、铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。三、使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。其屏蔽层应按设计要求的接地方式接地。四、橡胶绝缘的芯线应外套绝缘管保护。五、盘、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留有适当余量。六、强、弱电回路不应使用同一根电缆，并应分别成束分开排列。第4.0.5条直流回路中具有水银接点的电器，电源正极应接到水银侧接点的一端。第4.0.6条在油污环境，应采用耐油的绝缘导线。在日光直射环境，橡胶或塑料绝缘导线应采取防护措施。

VV22 1芯120平方铜芯电缆的直径是12.36毫米。根据圆面积公式S=πr²，S为120，r为半径，则r=√(120/3.14)，直径等于12.36毫米。

BV铜芯1芯10平方电缆每米铜重量是89克，铜的密度是8.9，则1x10x8.9x1=89克。
