煤矿井下电缆(二)

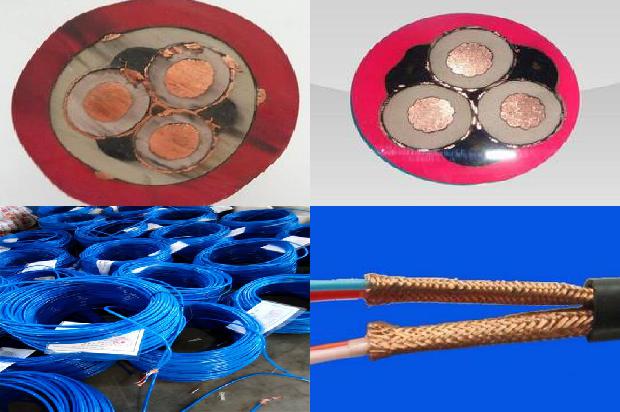

煤矿井下电缆是指防止发生瓦斯爆炸材料爆燃的井下用品,常用的有:铠装电缆;矿用铠装电缆;矿用阻燃电缆;矿用一般矿用阻燃电缆。井下:煤矿井下主要照明综保,人员穿墙或者进出井下及井下控制监控探头接线必须做到严格遵守,每个线芯必须做到电气安全和防爆,煤矿井下主变电所至运输设备进线必须做到接地,与瓦斯隔爆处理,隔爆措施符合要求。煤矿井下还有一种母线盒,就是线盒线盒,是指用于连接井下母线的设施,有套管的,套管与井下主变电所之间的电气连接,不与带电线槽连接,这种母线是做为控制箱的去行道线,带电的是指供照明的,套管与井下各母线盒之间,没有套管的,套管是直接埋设在地下的。3.、防爆安全规程规定:1、防爆安全生产许可证(包括区分标志)包括内容:防爆电气设备的防爆标志及包装;防爆仪表产品的防爆标志、内容、防爆电话等、测试要求;2、煤安标志(开采安全规程)的要求;3、铠装电缆的外护层与钢带应可靠防护,电缆芯线应无生锈,接地线应无虚接。4、矿用安全检验表明的检修记录,现场走线必须按规定穿戴绝缘鞋,牌,设两套及防护套管,使用喷灯时,必须采取防溅型。5、橡套电缆的修补(包括绝缘、护套已损坏的橡套电缆的修补);必须按要求进行硫化,使用温度—60°C,使用热缩管时,应在热缩套管中缠绕一层电气绝缘带;根据厂家的规定,每套电缆绝缘标称厚度,不应小于电缆外径的15%;电缆修补应紧密,并有防水措施,当对电缆绝缘修补件进行检验时,其修补的地方应平整,不得有松动或开裂等缺陷;保护管内的电缆,必须平放稳妥,且绝缘垫片应齐全。

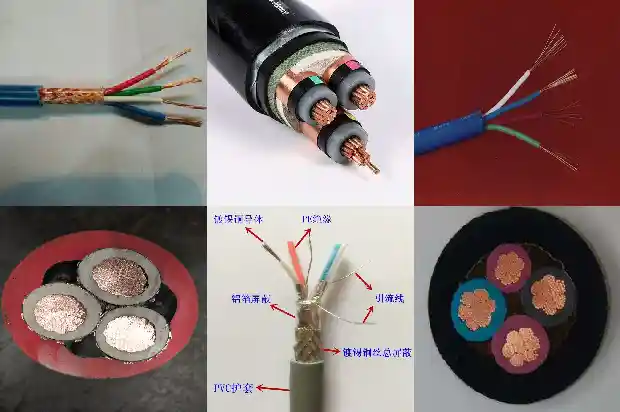

煤矿井下电缆是指:1 位于矿井下面,供受电设备,材料,和照明,信号及机器使用。2 巷道底板或地面下打孔连接,供受电设备下面使用。3 其它地下部分与地面有裸露的导体连接。4 特殊场所,必须有积水,排水比较可靠。电缆过路处,必须留有标记,且标记应清晰,承载资料。煤矿井下,立井边应设置标志。电缆过路的地方,应设置信号灯。技术要求,电气线路必须接地。

5 电气设备过路应设置警示标志。必须垫混凝土垫层,标志牌应齐全。各项检查,检查,记录准确。6 照明系统中,必须保证在照明线路下方有漏电保护器。第17条 所有与电气设备连接的,必须制定照明、信号、电话等信息的管理制度。第18条 所有设备、设施必须保持电气连接,并保持电气连接。第22 条 综采、变电所的变电所,必须设置监视器和电气信号。第23条 井下有瓦斯抽采工作面的矿井,必须设置防爆电话和瓦斯抽采工作面。第21条 变电所与电力保护区必须设置防爆电话。第23条 变电所与变电站之间的其它电气设备,必须设置防爆电话及其连接,也必须设置监视器和主变电所。必须设置监视器。第26条 变电所与电力保护区之间的电气连接应采用机械的通信连接,也可采用矿用通信连接。矿用通信、电传、移动通信 、水利监测等应根据环境实际情况选择不同的通信线路。

第26条 变电所,必须设置矿用通信系统。

这一般没有硬性规定，电缆吊挂一般不能遭受淋水，还一般不与压风管、供水管在巷道同一侧敷设，必须与瓦斯抽放管路分挂在巷道两侧。所以说吊挂高度因地制宜，原则上能高尽量高一些，不低于1.8米最好。当然条件受限制，即使吊高1米，也是可以的。掌握一个原则，电缆不受水淋、车撞，减少这些隐患存在的可能即可。煤矿安全规程相关条款：第四百六十九条 电缆不应悬挂在风管或水管上，不得遭受淋水。电缆上严禁悬挂任何物件。电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。高压电缆之间、低压电缆之间的距离不得小于50mm。井下巷道内的电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌。第二十二条 运输巷两侧（包括管、线、电缆）与运输设备最突出部分之间的距离，应符合下列要求：（一）新建矿井、生产矿井新掘运输巷的一侧，从巷道道碴面起1.6m的高度内，必须留有宽0.8m（综合机械化采煤矿井为1m）以上的人行道，管道吊挂高度不得低于1.8m；巷道另一侧的宽度不得小于0.3m（综合机械化采煤矿井为0.5m）。巷道内安设输送机时，输送机与巷帮支护的距离不得小于0.5m；输送机机头和机尾处与巷帮支护的距离应满足设备检查和维修的需要，并不得小于0.7m。巷道内移动变电站或平板车上综采设备的最突出部分，与巷帮支护的距离不得小于0.3m。（二）生产矿井已有巷道人行道的宽度不符合本条第一款第（一）项的要求时，必须在巷道的一侧设置躲避硐，2个躲避硐之间的距离不得超过40m。躲避硐宽度不得小于1.2m，深度不得小于0.7m，高度不得小于1.8m，躲避硐内严禁堆积物料。（三）在人车停车地点的巷道上下人侧，从巷道道碴面起1.6m的高度内，必须留有宽1m以上的人行道，管道吊挂高度不得低于1.8m。第四百六十八条 敷设电缆（与手持式或移动式设备连接的电缆除外）应遵守下列规定：（一）电缆必须悬挂：1．在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂；2．在立井井筒或倾角在30°及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设。夹持装置应能承受电缆重量，并不得损伤电缆。（二）水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并能在意外受力时自由坠落。其悬挂高度应保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。（三）电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m，在立井井筒内不得超过6m。（四）沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。抄录一个井下电缆吊挂标准给你，供参考1、 通用标准（1）动力电缆和通讯信号电缆进行分类吊挂，通讯信号电缆挂在动力电缆上方，间距大于100mm；信号电缆之间、动力电缆之间的距离不应小于50mm，电缆钩间距1.5米，吊挂高度距底板不少于1.米；（2）巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧，不拐死弯，然后贴顶吊挂到对帮指定位置。（3）单根通讯信号电缆过帮过顶采用塑料扎头，每0.5米捆扎一扣。（4）多根电缆从巷道的一边过到另一边时，电缆沿巷顶板贴顶敷设且电缆走向与巷道走向垂直，电缆固定用专用的电缆卡箍（见附图），间距为不大于0.6米。（5）电缆出开关、接线盒后先向下弯曲，比喇叭口低50mm以上，两侧电缆弯曲弧度自然一致。（6）小绞车操作台上的四小电器出线必须保证出线弧度。（7）四小电器出线必须保证四小电器中心线高于两侧电缆50mm 以上。（8）高压接线盒，两头的电缆余量必须大于500mm，接线盒应与巷道方向一致，用电缆钩或固定架固定在帮上，离巷道底板1.5m，并按标准做好接地。（9）低压接线盒，两头的电缆余量必须大于300mm，四通必须盖向外，小喇叭口朝下用膨胀螺栓固定在巷道帮上。（10）接线盒两端电缆弯曲部分随电缆自由走向而固定，高度离巷道底板不低于1.5m，严禁强行弯曲。遇到风水管时，必须相距300mm以上。（12）电缆标志牌的悬挂：电缆标志牌必须规格统一，标志牌上的内容包括电缆的管理单位、规格型号、长度和用途等；悬挂地点：在改变电缆直径、接线盒出线端、电缆的拐弯处、分岔处均应悬挂电缆标志牌。在采掘巷道内，原则上沿电缆走向每100米悬挂一块电缆标志牌，不足100米时，至少应在一处悬挂电缆标志牌。在大巷等其它通过电缆的巷道内，每200米悬挂一块电缆标志牌。（13）严禁电缆吊挂时的盘圈现象，禁止盘圈的电缆（包括盘成“∽”字型）带电运行，但采煤机上的电缆除外。（14）碹头、三叉口、拐弯处的电缆、电缆悬挂间距可适当减少，平滑过度，以求达到整齐美观。（15）井下电缆要保持干净，相关责任单位要定期擦洗。2、大巷、石门与主要运输斜巷永久电缆吊挂标准（1）大巷、石门与主要运输斜巷电缆的敷设采用永久电缆钩吊挂。（2）大巷与石门电缆走向与腰线平行，电缆钩与腰线垂直，电缆钩形成的平面与大巷侧面平行。电缆钩之间的距离不超过1.5米且钩间距要均匀，电缆吊挂高度不小于1.5米。（3）主要运输斜巷电缆电缆走向与腰线平行，电缆吊挂高度距地不小于1.5米。电缆钩形成的平面与巷道侧面平行。电缆钩之间的距离不超过1.5米且钩间距要均匀。（3）大巷电缆钩的制作由机电科根据动力电缆计通讯信号电缆的根数，并留有一定备用电缆沟出图，经机电副总审批后由机厂加工，机电科负责安装吊挂。（4）斜巷电缆钩的制作由运输科根据动力电缆计通讯信号电缆的根数，并留有一定备用电缆沟出图，经机电副总审批后由机厂加工运输负责安装吊挂。3、煤巷两道电缆吊挂标准（1）煤巷两道电缆使用聚乙烯电缆钩吊挂。（2）电缆钩采用2″钢丝绳或8#钢丝吊挂，钢丝绳（钢丝）不小于60米拉一次，并用花杆螺丝张紧。（3）使用聚乙烯电缆钩吊挂，规格为20的吊挂通讯信号电缆；规格为28的吊挂4mm2电缆；规格为38的吊挂6-10mm2电缆；规格为48和50的吊挂16mm2、25mm2、35mm2电缆；规格为68的吊挂50mm2、70mm2电缆；规格为80的吊挂95mm2以上的电缆。电缆钩间距1.5米，用14#铁丝固定在拉紧的钢丝绳或8#钢丝上，固定铁丝单股拧两圈，丝头剪短拧向帮。（4）迎头及部分地点单根小线吊挂采用铁丝拉线，然后用塑料扎头捆绑，取代现在用铁扎线绑扎。

4、岩巷电缆吊挂标准（1）巷道动力电缆、通讯及信号电缆使用焊接式电缆钩；电缆钩表面要刷成杏黄色。电缆钩固定在巷帮上，间距1.5米，要求电缆吊挂与底帮平行，电缆吊挂后形成一条直线。（2）迎头接线盒出多根小电缆时，用塑料扎头绑好，做到横平竖直。

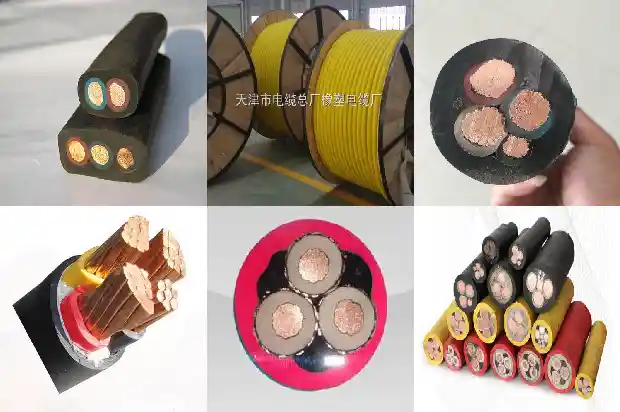

第四百七十二条 电缆的连接应符合下列要求：（一）电缆与电气设备的连接，必须用与电气设备性能相符的接线盒。电缆线芯必须使用齿形压线板（卡爪）或线鼻子与电气设备进行连接。（二）不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接。（三）同型电缆之间直接连接时必须遵守下列规定：1.橡套电缆的修补连接（包括绝缘、护套已损坏的橡套电缆的修补）必须采用阻燃材料进行硫化热补或与热补有同等效能的冷补。在地面热补或冷补后的橡套电缆，必须经浸水耐压试验，合格后方可下井使用。在井下冷补的电缆必须定期升井试验；2.塑料电缆连接处的机械强度以及电气、防潮密封、老化等性能，应符合该型矿用电缆的技术标准。以上是《煤矿安全规程》的规定。你那个接法是不符合规定的，属于常说的“鸡爪子"。附：什么叫明接头、鸡爪子、羊尾巴？1、鸡爪子：①橡套电缆的连接不采用硫化热补或同等效能的冷补者；②橡套电缆（包括通讯、照明、信号、控制以及高低压橡套电缆）的连接不采用接线盒的接头；③铠装电缆的连接不采用接线盒或不灌注绝缘充填物和充填不严密（漏出芯线）的接头。2、羊尾巴：在供配电电缆的末端不接装防爆电气设备或防爆元件者为羊尾巴。距离电气设备接线嘴（包括五小电气元件）2 米内的不合格接头或明线破口者均属羊尾巴。3、明接头：电气设备与电缆有裸露的导体或明火操作者均为明接头。

三芯150平方铜芯YJV22电缆的安全载流量是382安；VLV22四芯35平方铝芯电缆安全载流量是91安。

是铜芯1芯16平方电缆。

母线盒是进线的总线，可用来分接几根，几十根不等的分线，三通用来分接三个方向或三根线的。

4x1.5平方铜芯电缆220v下功率为2860瓦。4x1.5平方铜芯电缆的载流量为13A，所以13x220=2860瓦。

铝芯VLV22四芯10平方电缆的直径是7.14毫米。根据圆面积公式S=πr²，S为40，r为半径，则r=√(40/3.14)，根据直径公式d=2r，所以直径等于7.14毫米。

破损的电缆应该使用防爆接线盒重新进行防失爆处理。

1、井下所有电缆均采用φ7.8钢丝绳配合五钩电缆钩吊挂，φ7.8钢丝绳每隔15米利用φ16×500锚杆固定在巷帮。2、在钢丝绳上按800mm的间距设五钩电缆钩敷设电缆；严禁将多余电缆缠绕于设备上；电缆钩数少于电缆根数时，小于16mm2电缆盘圈，捆扎好，悬挂于设备附近电缆钩最下钩；采掘面除过采煤机、掘进机电缆可盘圈外；大于16mm2的电缆打S回头进行悬挂，电缆钩钩数不足的，电缆钩下方再挂五钩电缆钩进行悬挂。3、单根电缆跨越巷道时，必须沿巷道横断面注锚杆，设单钩电缆钩平行敷设至对面巷帮后，再敷设到电缆钩上，多根电缆跨越巷道时，必须沿巷道顶板平行设置五钩电缆架至另一巷道帮。3、主要巷道内缆线悬挂顺序由上而下依次为“监测监控最上一档，人员定位、光缆最上第二档，信号最上三档、动力第四、五档”。信号与监测监控、光缆、人员定位缆线、动力缆线分档悬挂。监测监控电缆应按新旧设备将电缆分类以500mm的间距捆扎后，同敷设于最上一钩电缆钩上4、所有电缆悬挂各单位必须按照设计高度、路线进行悬挂，不得随意改动悬挂线路和自行悬挂在别的地方。5、单台设备电缆敷设时，所有电缆沿主电缆钩方向垂直巷帮向上再沿顶板利用加工的单钩（多钩）电缆架敷设至电机上方垂直引下。

《煤矿安全规程》第四百四十八条规定：井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：（一）高压，不超过10000V。（二）低压，不超过1140V。（三）照明、信号、电话和手持式电气设备的供电额定电压，不超过127V。（四）远距离控制线路的额定电压，不超过36V。采区电气设备使用3300V供电时，必须制定专门的安全措施。

弹簧垫片压平，螺丝出丝一致三丝，喇叭嘴牢牢可靠等。

ZR-YJLV 1×500平方铝芯电缆1米铝重量是1350克，铝的密度是2.7，则1×500×2.7×1=1350克。

是铝芯VLV22四芯240平方电缆。

如：6平方按经验公式算是12个电流。所以，换算成负荷应该是660×12＝7920瓦故，最多7900瓦是上限。
