信号屏蔽线缆(二)

信号屏蔽线缆的主要作用就是防止被外界的强电信号干扰。信号线的主要作用就是为了能在信号系统的传输过程中建立起信号控制线。信号线的主要作用就是用来传递信号的,而电源的作用则是用来连接电源的,这一点大家都知道,信号线的主要作用就是用来连接电源的,在连接的时候肯定是要注意电源的另一端端,否则就会产生信号干扰,所以我们一定要防止信号线的线束受到干扰。屏蔽线的主要作用就是防止外界的强电信号干扰。屏蔽线是指每条线都有各自屏蔽层的屏蔽网线,也叫屏蔽双绞线,屏蔽双绞线外面包有一层屏蔽用的金属膜,它的抗干扰性能好些。一般的电缆的两端都是屏蔽层,包有一层屏蔽层,一般是地线,屏蔽层是用来接地防止干扰的。2、抵御外来干扰的信号的信号传输,要使用双绞线,屏蔽层的作用是抗干扰能力,但一定要把屏蔽层接地。3、抵御外来干扰的信号干扰要注意避免和防止干扰信号的形状,尤其是本身带屏蔽层的电缆,它的芯线要比屏蔽层要细,并且不能随意与屏蔽双绞线搭接。4、使用屏蔽水晶头要注意屏蔽层的,屏蔽层要接地,这个必须要在整个水晶头的两端都接大地,不能接大地。5、强干扰的信号电缆通过地线传送到弱电箱、基站的信号中,如果强干扰的信号电缆要和强干扰电缆的屏蔽层在信号的金属箱内距离比较近,而且弱电线路的高度也要比强电线走的远,如果在强干扰环境下,则强干扰的信号电缆要在箱子的周围,并且要设置避雷器。6、在安装过程中,电路中如果是将强电箱子隔离开来,则强干扰箱子的金属箱子必须和屏蔽层等进行隔离,此时,强干扰的信号电缆要和强雷电箱子隔离开来,将弱电箱子隔离开来,并且要将强电箱子隔离开来,以保证不会有干扰导致人身安全。

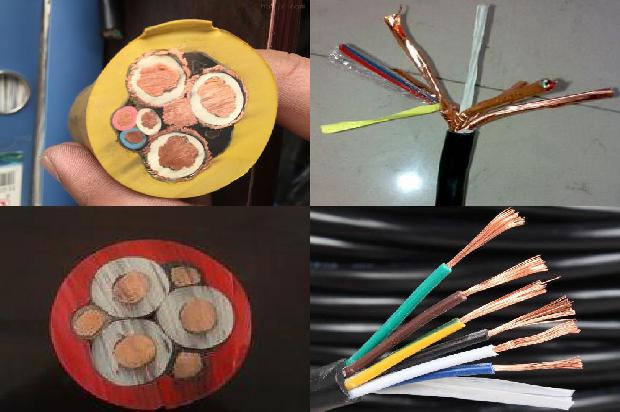

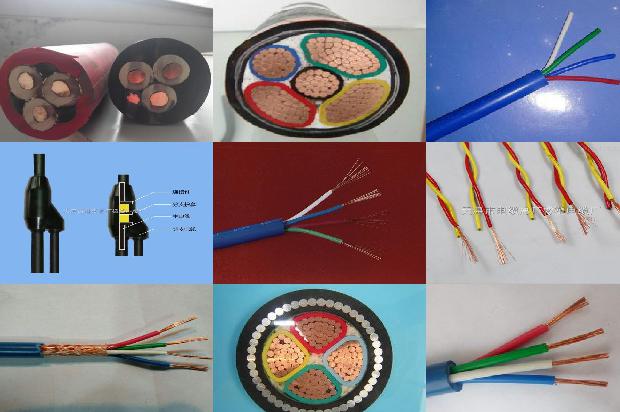

信号屏蔽线缆是使用金属网状编织层把信号线包裹起来的传输线,编织层一般是红铜或者镀锡铜。屏蔽线的屏蔽层需要接地,外来的干扰信号可被该层导入大地。屏蔽线是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。屏蔽线的种类比较多,有300/300V、300/500V、450/750V等。屏蔽线是为了增强抗拉强度、抗压强度等机械保护延长使用寿命,防止屏蔽层会失去有效的电磁兼容,减少电磁辐射的功能。线径为0.75mm,2线径为1.0mm,3线径为2.24mm。质量好的屏蔽线其实是对所有的电路都是有很好的屏蔽作用的,而且因为它的插座就是为了控制数据在有干扰的时候会抬高信噪比,把这些信号屏蔽线都要用到它们的线芯中。所以,一般的屏蔽线都是使用4mm的铜线制成的。价格方面,屏蔽线的价格差异并不大。如果使用的频率比铜的价格高,成本更高,那么耗电量就会更大,所以一般是机床采用的。有一部分设备的铠甲也会采用铜制的,而且铜的价格甚至比铝的价格贵。4、一般来说,工业电线中一般都是使用铜做的,导电效果非常好,而且大部分品牌基本上就可以和铜线一样起到很好的效果,所以屏蔽线作为传输网络的主要传输媒介之一,平时使用会比较多,不容易受到干扰。如果家里的用电器比较多,那就不建议使用了,如果使用的时候长时间使用,就会出现老化,出现绝缘损坏的情况。屏蔽线作为一种抗干扰性能较强的装置,通常会用作一些模拟或数字电视的屏蔽线。

不能。前者是特性阻抗120Ω的一对屏蔽型双绞线电缆，后者是特性阻抗100Ω的四对双绞线电缆。

铜芯单芯50平方电缆900米含铜量为801斤，铜的密度为8.9，则1*50*8.9*900=801斤。

屏蔽层完全可以二端接地，比如前置输出到音量电位器，或音量电位器到功放，事实上几乎所有功放或放大器都是用双芯屏蔽线来传输立体声信号的，而屏蔽层也是二头都接地的，而且是各自就近接地才行。所谓的单端接地是为了不让屏蔽层作为电源地线来连接二部分电路，这二个电路的地线仍应单独从电源上引出才行，直观上就是拔掉这根信号线后这二部分电路仍能各自正常工作。屏蔽线只能作为信号传输用。

RVV护套软线，用的地方很多电源也可以，开关点位也行，要求不高的数据通讯 RVSP屏蔽双绞线，主要用于数据通讯，模拟传输用，多8芯，4芯 SYV视频线，用于模拟视频监控。

YJV22三芯16平方铜芯电缆1米铜重量是0.85斤，铜的密度是8.9，则3×16×8.9×1=0.85斤。

凯装线缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线，主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热，用量最大的是铠装热电偶。

一、屏蔽效能的计算：屏蔽有两个目的 一是限制屏蔽体内部的电磁骚扰越出某一区域； 二是防止外来的电磁干扰（骚扰）进入屏蔽体内的某一区域。屏蔽体一般有实芯型、 非实芯型（例如 金属网）和金属编织带等几种类型 后者主要用作电缆的屏蔽。各种屏蔽体的屏蔽效果均用该屏蔽体的屏蔽效能来表示。屏蔽效能表现了屏蔽体对电磁波的衰减程度。由于屏蔽体通常能将电磁波的强度衰减到原来的百分之一至万分之一 因此通常用分贝（dB）来表述。一般的屏蔽体的屏蔽效能可达40 dB 军用设备的屏蔽体的屏蔽效能可达60 dB TEMPEST设备的屏蔽体的屏蔽效能可达80 dB以上。

线缆的弯曲寿命没有什么标准。电线电缆国家标准一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。VV32、VLV32、VV33、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。VV32、VLV32、VV33、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准 GB/T12706.2-2002）中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。具有异体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷设落差限制等特性。适用于工频额定电压1-35KV配电系统。YJV62、YJLV62交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆 YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆 YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆 其它型号与辐照交联类似（只是电压不同）YJV、YJLV、YJY、YJLY适用于室内敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。YJV32、YJLV32、YJV33、YJLV33适用于高落差地区，能承受一定的机械外力作用和相当的拉力。YJV62、YJLV62、YJV63、YJLV63用于交流回路的单芯电缆，应采用非磁性材料铠装 YJV62、YJLV62、YJV63、YJLV63用于交流回路的单芯电缆，应采用非磁性材料铠装。三、高压交联聚乙烯绝缘电力电缆（电压等级：64/110KV，执行标准：GB/T 11017-[/B]2002；127/220KV、290/500KV）XLPE电缆有极佳的气性能，介质损耗比纸绝缘和PVC绝缘都要小，XLPE电缆的电容也小，在没有有效星形接地地系统中也可降低充电电流和接地故障电流。容易敷设是XLPE电缆的一大优点，与其它电力电缆相比，XLPE电缆弯曲半径较小，重量轻，终端处理简单，由于XLPE电缆不含油，所以在敷设时不用过多考虑线路要求，更不存在由于淌油而无法敷设的情况。极佳的抗老特性及超强的耐热变形性决定了交联聚乙烯电缆在正常运行温度90度，短时故障130度，及短路250摄氏度条件下可负载大电流。极佳的抗老特性及超强的耐热变形性决定了交联聚乙烯电缆在正常运行温度90度，短时故障130度，及短路250摄氏度条件下可负载大电流。YJV YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆YJLW02、YJLLW02交联聚乙烯绝缘皱皮铝套聚氯乙烯护套电力电缆 YJLW03、YJLLW03交联聚乙烯绝缘皱皮铝套聚乙烯护套电力电缆 以下省略 以下省略电缆结构：导体－导体屏蔽－绝缘－绝缘屏蔽－阻水层－金属屏蔽－金属护套－沥青层－护套层－石墨层四、控制电缆（执行标准：GB9330-88；电压等级：450/750V）1、产品采用聚氯乙烯或辐照交联聚乙烯作为绝缘层，具有优良的导电性能、机械性能及化学稳定性能，适用于额定电压0.6/1KV及以下控制，监控回路用保护线路等保护场合使用。电缆的导体长期允许工作温度为70摄氏度，辐照交联聚乙烯电缆其导体长期允许工作温度为90度；2、电缆敷设温度不低于0度；3、推荐允许敷设弯曲半径：无铠装层的电缆应不小于电缆外形的6倍，有铠装层或屏蔽层。3、推荐允许敷设弯曲半径：无铠装层的电缆应不小于电缆外形的6倍，有铠装层或屏蔽层。KVV、KYJV 聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套控制电缆KVVP、KYJVP聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套编织屏蔽控制电缆 KVVP22、KYJVP22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套铜带屏蔽控制电缆 KVV22、KYJV22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套钢带铠装控制电缆 KVV32、KYJV32聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套细钢丝铠装控制电缆KVVR、KYJVR聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套控制软电缆KVVRP、KYJVRP聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套编织屏蔽控制软电缆 KVV、KYJV敷设在室内，电缆沟、管道等固定场合。KVVP、KYJVP、KVVP2、KYJVP2敷设在室内、电缆沟、管道等要求屏蔽的场合 KVV22、KYJV22敷设在室内，电缆沟、管道、直埋等能承受较大外力等固定场合 KVV32、KYJV32敷设在室内，电缆沟、管道、竖井等能承受较大机械拉力等固定场合 KVVR、KYJVR敷设在室内移动要求柔软等场合KVVRP、KYJVRP敷设在室内移动要求柔软、屏蔽等场合KVVRP、KYJVRP敷设在室内移动要求柔软、屏蔽等场合 控制电缆主要用于：电器、仪表、配电装置信号传输、控制、测量等五、计算机电缆（电压等级：0.45/0.75KV，企标）本产品使用于交流额定电压为300/500及以下，对于防干扰性能要求高的计算机、检测仪器、控制系统仪连接用的屏蔽电缆，用于高抗干扰性的模拟量数据传输。本产品使用于交流额定电压为300/500及以下，对于防干扰性能要求高的计算机、检测仪器、控制系统仪连接用的屏蔽电缆，用于高抗干扰性的模拟量数据传输。1、电缆长期允许工作量不超过70摄氏度。2、电缆敷设的温度不低于0摄氏度。3、电缆弯曲半径不小于电缆外径的10倍。DJYPV铜芯聚乙烯绝缘，对绞铜丝编织屏蔽、聚氯乙烯护套电子计算机电缆 DJYP2V铜芯聚乙烯绝缘，对绞铜带屏蔽、聚氯乙烯护套电子计算机电缆DJYP3VDJYP3V铜芯聚乙烯绝缘，对绞铝/塑复合带屏蔽、聚氯乙烯护套电子计算机电缆DJYPV22铜芯聚乙烯绝缘，对绞铜丝编织屏蔽、钢带铠装、聚氯乙烯护套电子计算机电缆 DJYP2V22铜芯聚乙烯绝缘，对绞铜带屏蔽、钢带铠装、聚氯乙烯护套电子计算机电缆 DJYPVP2-22铜芯聚乙烯绝缘，对绞铜带屏蔽、钢速铠装、聚氯乙烯护套电子计算机电缆 DJYPVP2-22铜芯聚乙烯绝缘，对绞铜带屏蔽、钢速铠装、聚氯乙烯护套电子计算机电缆 DJYPV结构：铜导电线芯－聚乙烯绝缘－屏蔽连接线、聚脂薄膜绕包－铜带或铝/塑或铜丝编织屏蔽－绕包层－聚氯乙烯套六、架空绝缘电缆（电压等级：0.6/1KV、8.7/15KV、26/35KV；执行标准：三个）1、本产品用于敷设在额定工频电压35KV及以下的架空电力线路中，作输配电能用，电缆导体允许工作温度为90度，短路时电缆的最高温度为250摄氏度。2、电缆的敷设温度不低于-20摄氏度。3、电缆敷设时允许弯曲半径不小于电缆直径的12倍。具体型号有以下几种：1KV：JKLYJ、JKYJ、JKLGYJ；10KV：JKLYJ；10KV及35KV：JKLYJ、JKLGYJ七、铝绞线及钢芯铝绞线(电压等级：0.6/1KV；执行标准：GB/T 1179-1999）本产品适用于野外露天架空敷设，用于低、中、高压线路的电能输配，产品重量轻，强度高、抗腐蚀、敷设不受落差限制，耐受各种环境。钢芯铝绞线：LGJ；适用范围：高压和超高压，受力大，大跨越输电线路 铝绞线：LJ；适用范围：受力不大，档距较小的一般输配电线路。铝绞线：LJ；适用范围：受力不大，档距较小的一般输配电线路。

八、耐火电缆（电压等级：0.45/0.75、0.6/1KV；执行标准：GB/T 19666-2005，GB/T12706.1-2002）耐火电缆用于高层建筑、地铁、电站及一些重要场所等，具有防火特性的环境场合。除了在0.6/1KV额定工作电压下传送电力外，还可在燃烧情况下保质一定时间的安全运行，在950-1000摄氏度高温火焰燃烧的情况下保持安全运行3个小时，这样大大提高了耐火电缆的使用安全系数，为救助火灾赢得了一定时间 耐火电缆用于高层建筑、地铁、电站及一些重要场所等，具有防火特性的环境场合。除了在0.6/1KV额定工作电压下传送电力外，还可在燃烧情况下保质一定时间的安全运行，在950-1000摄氏度高温火焰燃烧的情况下保持安全运行3个小时，这样大大提高了耐火电缆的使用安全系数，为救助火灾赢得了一定时间。使用范围：1、本产品适用于额定电压0.6/1KV的电力传输及分配线路。2、导体最高长期工作温度为70度，短路时（最长持续时间不超过5S）电缆的最高温度不超过160度。3、敷设电缆时的环境温度应不低于0摄氏度，其最小弯曲半径就不小于电缆外径的12倍。NH－VV聚氯乙烯绝缘及护套耐火电力电缆NH－VV22聚氯乙烯绝缘及护套钢带铠装耐火电力电缆NH－YJV交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆NH－YJV22交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火电力电缆NH－KVV、NH－KVV22、NH－BV等等多芯结构：导体－耐火层－绝缘－填充－包带－内护套－铠装－外护套九、低烟无卤电缆（执行标准：GB/T 19666-2005，GB 12706.1-2002) 适用于高层建筑、地铁、电站以及重要的公共场所，在发生火灾情况下电缆燃烧过程中减轻烟雾浓度、避免毒性气体的释放，这样可以悦免了蔓延的浓烟使人窒息，同时也避免了有害气体对一些精密、精良仪器及对人体的毒害，从而避免在线缆燃烧时千万的第二次危害。WDZA－YJE105、WDZA－YJLE105交联聚乙烯绝缘聚烯乙烯护套阻燃A类电力电缆 WDZA－YJE23－105、WDZA-YJLE23－105交联聚乙烯绝缘钢带铠装聚乙烯护套无卤阻燃A类电力电缆WDZA－YJE23－105、WDZA-YJLE23－105交联聚乙烯绝缘钢带铠装聚乙烯护套无卤阻燃A类电力电缆十、布电线（电压等级：300/500V 、450/750V；执行标准：GB5023-1997） 绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。硬线用“B”表示，软线用“R”表示。B系列归类属于布电线，所以开头用BV就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。同一护套内的多芯线可多到24芯。平行的多芯线用“B”表示，绞型的多芯线用“S”表示。了解了上述内容，就可很方便看出电线型号的含义，如下所示：型号 名 称BV 铜芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线。

YJV 0.6/1kv-1.8/3kv 2x4平方铜芯电缆电流是46A。

1，静电屏蔽体：由逆磁材料（如铜、铝）制成，并和地连接。静电屏蔽体的作用是使电场终止在屏蔽体的金属表面上，并把电荷转送入地。2、磁屏蔽体：由磁导率很高的强磁材料（如钢）制成，可把磁力线限制于屏蔽体内。3、电磁屏蔽体：一般也采用逆磁材料（如铜、铝）制成，主要用来遏止高频电磁场的影响，使干扰场在屏蔽体内形成涡流并在屏蔽体与被保护空间的分界面上产生反射，从而大大削弱干扰场在被保护空间的场强值，达到了屏蔽效果。有时为了增强屏蔽效果，还可采用多层屏蔽体，其外层一般采用电导率高的材料，以加大反射作用，而其内层则采用磁导率高的材料，以加大涡流效应。

常用的六类双绞线采用棕色和蓝色外套，我们通常见到这两种颜色的双绞线，大部分是六类线，六类线的线径比较粗，整根网线也比普通网线粗得多，他能支持将近200米的传输距离，而且在千兆网络中，我们尽量采用六类线，能够保证脚好的传输速率和带宽。

3x6+1x4平方铜芯电缆380v下功率为26.29kw。3x6+1x4平方铜芯电缆的载流量为47A，三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732×380×47×0.85=26.29kw。

你说的应该是屏蔽网线，这种网线和普通网线比，外层下还有一层铜丝包覆的电磁屏蔽层，这个不用额外供电，自然就起作用了。主要使用在有电磁干扰的环境下，家庭环境中常见的网线和电源线一起走线就会存在电源线的电磁干扰到网线的数据信号传输，这时候就要用到屏蔽网线了，能减小电磁干扰。

同轴线缆主要还是用在电视上，网线的用处就很多了，可以做语音电话，还可以做网络，反正两种线缆各有各的用处。

ZR-YJLV 1x50平方铝芯电缆承载电流是200A。

四芯185平方铝芯VLV22电缆380v下功率为146.57千瓦。四芯185平方铝芯VLV22电缆的载流量为262A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则262*380*1.732*0.85=146.57千瓦。

三芯120平方铜芯VV22电缆的直径是21.41mm。根据圆面积公式S=πr²，S为360，r为半径，则r=√(360/3.14)，直径等于21.41mm。

专业电缆是指有专用用途、有目标性使用的电缆产品，常用的有以下几种电缆：1、加热电缆：带有或不带有屏蔽或金属护套的用于加热的电线电缆2、电机、电器引接线(缆)：电机、电器电流引出或引入用的电线缆。3、点火电线：发动机点火装置用（具有阻尼作用）的电线。4、控制和信号电缆：用于测量电气参数与物理参数传输信号和控制线路的电缆5、船用电缆：专用于船舶及水上建筑中具有特殊性能要求的电缆6、航空电缆：专用于飞机和飞行器中具有特殊性能要求的电缆。7、补偿电缆：由能产生热电势的热偶金属制成的热电偶检流计连接线用的电缆。8、海底电缆：专用于海底敷设包覆有特殊防腐蚀保护层，具有特殊性能要求的电缆，包括有海底电力电缆和海底通信电缆9、探测电缆：专用于石油工业以及各种地质探测（包括地下和海洋矿床开发）具有特殊性能要求的电缆10、矿用电缆：专用于采掘工业中供地面或井下供电或通信用具有特殊性能的电缆。其中包括挖掘机电缆、电钻电缆、矿工帽灯线。

光纤传输，即以光导纤维为介质进行的数据、信号传输。光导纤维，不仅可用来传输模拟信号和数字信号，而且可以满足视频传输的需求。光纤传输一般使用光缆进行，单根光导纤维的数据传输速率能达几Gbps，在不使用中继器的情况下，传输距离能达几十公里。传输材料：综合布线系统中使用的光纤为玻璃多模850nm波长的LED，传输率为100Mbps，有效范围约20Km.其纤芯和包层由两种光学性能不同的介质构成。内部的介质对光的折射率比环绕它的介质的折射率高。由物理学可知，在两种介质的界面上，当光从折射率高的一侧射入折射率低的一侧时，只要入射角度大于一个临界值，就会发生反射现象，能量将不受损失。这时包在外围的覆盖层就象不透明的物质一样，防止了光线在穿插过程中从表面逸出。生产的光纤，无论是玻璃介质还是塑料介质，都可传输全部可见光和部分红外光谱。用光纤做的光缆有多种结构形式。短距离用的光缆主要有两种：一种层结构光缆是在中心加钢丝或尼龙丝，外束有若干根光纤，外面在加一层塑料护套；另一种是高密度光缆，它有多层丝带叠合而成，每一层丝带上平行敷设了一排光纤。传输过程：是由发光二极管LED或注入型激光二极管ILD发出光信号沿光媒体传播，在另一端则有PIN或APD光电二极管作为检波器接收信号。对光载波的调制为移幅键控法，又称亮度调制（Intensity Modulation）。典型的做法是在给定的频率下，以光的出现和消失来表示两个二进制数字。发光二极管LED和注入型激光二极管ILD的信号都可以用这种方法调制，PIN和ILD检波器直接响应亮度调制。功率放大：将光放大器置于光发送端之前，以提高入纤的光功率。使整个线路系统的光功率得到提高。在线中继放大：建筑群较大或楼间距离较远时，可起中继放大作用，提高光功率。

其实这个情况建议您把伺服接在PLC附近，毕竟伺服线可以长些。我PLC定位模块和伺服基本最长也就3米左右。另外我们是用的双绞屏蔽线，屏蔽层都接好主要是防干扰。但我用CNC接伺服最长到过10米。也是屏蔽双绞线，不过是和柔电缆。普通电缆也可以，但进口的质量上好的多。但是你可以看看伺服编码器反馈线，因为他编码器也是差分信号5V的，我最长的伺服反馈线28~30米。走拖链。这种做了起码几百台，最长的现在起码用了10几年没什么问题，除非线折断。但你屏蔽和双绞一定弄好。

ZR-YJV铜芯三芯240平方电缆1卷铜重量是640800g。铜的密度是8.9，1卷的长度国标为100米，则3*240*8.9*100=640800g。

铜芯1×2.5平方电缆的直径是1.78mm。根据圆面积公式S=πr²，S为2.5，r为半径，则r=√(2.5/3.14)，根据直径公式d=2r，所以直径等于1.78mm。

低频可以远距离传输，只是传输速率太低了，就是传输太慢了，没法传输大数据，体积也很庞大。频率低波长就大，容易出现衍射，产生干扰，而且在自然界中物体的震动多为低频震动，产生干扰较为容易，还有就是在短波中容易在大气电离层产波的反射，而长波则会穿透大气向宇宙辐射。

屏蔽接地 为了防止电磁干扰，在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地 屏蔽与接地应当配合使用，才能起到良好的屏蔽效果。主要是为了考虑电磁兼容，典型的两种屏蔽是静电屏蔽与交变电场屏蔽，下面分别介绍 静电屏蔽：当用完整的金属屏蔽体将带电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量异种的电荷，外侧出现与带电导体等量的同种电荷，因此外侧仍有电场存在。如果将金属屏蔽体接地，外侧的电荷将流入大地，金属壳外侧将不会存在电场，相当于壳内带电体的电场被屏蔽起来了 交变电场屏蔽：为减少交变电场对敏感电路（比如多级放大电路、RAM、ROM电路）的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，或将干扰源、敏感电路分别屏蔽，并将金属屏蔽体接地。只要金属屏蔽体良好接地，能极大的减小交变电场对敏感电路的耦合干扰电压，这样电路就能正常工作了 电路的屏蔽罩接地 各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。由于信号电路与屏蔽罩之间存在寄生电容，因此要将信号电路地线末端与屏蔽罩相连，以消除寄生电容的影响，并将屏蔽罩接地，以消除共模干扰 电缆的屏蔽层接地 在某些通信设备中的弱信号传输电缆中，为了保证信号传输过程中的安全和稳定，使用外面带屏蔽网的电缆来使信号的传输稳定，防止干扰其他设备和防止自己被干扰。例如闭路电视使用的是同轴电缆，外面的金属网是用来屏蔽信号的。再如网线里面有8根细金属导线绕制的，其中4根就起屏蔽的作用，保证信号的数字信号地正确 低频电路电缆的屏蔽层接地 低频电路＜1MHz>电缆的屏蔽层接地应采用单点接地的方式，屏蔽层接地点应当与电路的接地点一致，一般是电源的负极。对于多层屏蔽电缆，每个屏蔽层应在一点接地，但各屏蔽层应相互绝缘 V高频电路电缆的屏蔽层接地 高频电路电缆的屏蔽层接地应采用多点接地的方式。高频电路的信号在传递中会产生严重的电磁辐射，数字信号的传输会严重地衰减，如果没有良好的屏蔽，会使数字信号产生错误。一般采用一下原则：当电缆长度大于工作信号波长的0.15倍时，采用工作信号波长的0.15倍的间隔多点接地式。如果不能实现，则至少将屏蔽层两端接地。系统的屏蔽体接地：当整个系统需要抵抗外界电磁干扰，或需要防止系统对外界产生电磁干扰时，应将整个系统屏蔽起来，并将屏蔽体接到系统地上。例如电脑的机箱、敏感电子仪器、某些仪表。设备地：在现在的电子设备中，要出色地完成特定的工作，往往含有多种电路，比如低电平的信号电路（如高频电路、数字电路、小信号模拟电路等）、高电平的功率电路（如供电电路、继电器电路等）。为了安装电路板和其它元器件、为了抵抗外界电磁干扰而需要设备具有一定机械强度和屏蔽效能的外壳。这些较复杂的设备接地是一般要遵循以下原则 50Hz电源零线应接到安全接地螺栓处，对于独立的设备，安全接地螺栓设在设备金属外壳上，并有良好电气连接；为防止机壳带电，危及人身安全，绝对不允许用电源零线作地线代替机壳地线； 为防止高电压、大电流和强功率电路（如供电电路、继电器电路）对低电平电路（如高频电路、数字电路、模拟电路等）的干扰，一定要将他们的将它们分开接地，并保证接地点之间的距离。前者为功率地（强电地），后者为信号地（弱电地），信号地分为数字地和模拟地，数字地与模拟地要分开接地，最好采用单独电源供电并分别接地，信号地线应与功率地线和机壳地线相绝缘； 信号地线可另设一个和设备外壳相绝缘信号地接地螺栓，该信号地螺栓与安全接地螺栓的连接有三种方法，选用那种方法取决于接地的效果：一种是不连接，而成为浮地式，由于浮地的效果不好，建议不采用；二是直接连接成为单点接地式，注意是在低频电路中采用单点接地；三是通过1一3μF电容器连接，而成为直流浮地式，交流接地式。其它的接地最后全部汇聚在安全接地螺栓上，该点应位于交流电源的进线处，然后通过接地线将接地极可靠地埋在土壤中 一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。1、保护地（CG，Cabinet Grounding） 是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。2、逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。3、屏蔽地（AG，Analog Grounding） 也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极 4、DCS系统的接地原则 4.1DCS系统设置的接地装置4.4.1操作台、打印台、服务器柜：设有保护地螺钉 4.4.2继电器柜、UPS柜、配电柜：设有保护地螺钉 4.4.3DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉。系统地(+24V地)悬浮。4.4.4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。4.4.5安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉 4.2信号屏蔽及其接地4.2.1根据有关技术规定要求，计算机或 DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：4.2.1.1当信号源浮空时，屏蔽层应在计算机侧接地；4.2.1.2当信号源接地时，屏蔽层应在信号源侧接地；4.2.1.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空时接现场地)。4.2.1.4当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。4.2.2 DCS系统信号电缆的选择与敷设，应严格按照有关规定执行。屏蔽电缆的屏蔽层应按以上要求进行接地。

为了提高DCS 系统的抗干扰能力，DCS系统开关量输入/输出信号，选用阻燃型对绞铜网屏蔽计算机电缆还是比较恰当的。)。

可以剪掉，不用接。屏蔽网可以将线路周边的干扰信号进行屏蔽，如果水晶头是普通水晶头没有屏蔽外壳，则对使用是没有什么不利影响的。
