3芯信号屏蔽线

3芯信号屏蔽线支持定制长度。

距离有多远？ 15米以上请用串口RS485方式，电缆需要双绞线传输 如果能与220V交流电源保持30CM以上的距离，可以不用屏蔽 电缆户外敷设，信号线建议带屏蔽 其余参见附件。

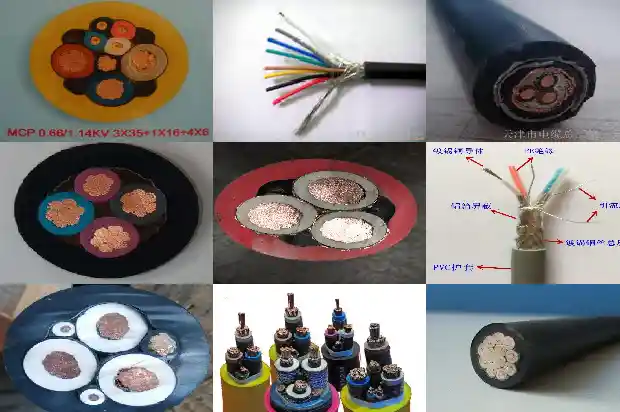

屏蔽线是使用金属网状编织层把信号线包裹起来的传输线，编织层一般是红铜或者镀锡铜。屏蔽线的屏蔽层需要接地，外来的干扰信号可被该层导入大地。屏蔽线是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。

3x70平方铜芯电缆的直径是16.36毫米。根据圆面积公式S=πr²，S为210，r为半径，则r=√(210/3.14)，直径等于16.36毫米。

常见的连接方式：直连线互连/交叉互连 T558B——T558B(直连)默认接法。

4平方的电线直径是2.25mm毫米。电线的截面积的平方数（mm2）=（直径÷2）2 x π（3.1415926）。一般国标4平方导体直径2.25mm。导线的截面积通过用游标卡尺或千分尺测量其直径，用公式S=πd2/4 算出来。计算出的数值如果误差在标称值的5%以内，应该就算是合格的。

先将两导线芯线线头成X形相交，互相绞合2~3圈后扳直两线头。将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端 接电线时，无论是哪一种接法都需要先对电线做一个简单的处理，比较常见的处理就是在连接的位置上缠上防火绝缘的胶布，这个可以预防一些因为接触不良出现的短路或者漏电等等问题 电线在连接时，必须做到整齐有序，不同的电线要做不一样的标记，方便日后的维护和检查，一般而言高压线和低压线是必须做好标记的。在家庭装修中，火线通常是用红色的电线，零线使用的是蓝色，地线是用灰色或者黄色。

YJLV22-5×6平方铝芯电缆220v下功率为9.24千瓦；380v下功率为23.5千瓦。YJLV22-5×6平方铝芯电缆的载流量为42A，电压220v下功率计算公式是p=UI，则220×42=9.24千瓦；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732×380×42×0.85=23.5千瓦。

屏蔽线接法原则：1、屏蔽线尽量靠尽电势低的一端，一般我们认为地电势为“0”，而在事实情况下，如有两个接地端，某一时刻两个接地端会存在电势差，在两个接电线之间将会有电流经过，这也是一种干扰。2、在实际应用中如果控制电缆经过的场所比较复杂需要多端接地的时候，我们一般采取割断屏蔽层，再不同的地方接地。较厂的控制设备通讯电缆屏蔽层接地也常采取这种方式。屏蔽线接法1、两端同时接地很好地屏蔽射频信号易受地环路电流的影响。2、两端接地，并带大面积的并行结合线很好地屏蔽射频信号地电流主要流过结合线，但易受电磁场影响。3、一端接地对射频屏蔽不好，尤其是电缆超过1/8波长时，甚至比不加屏蔽线还差。4、发射端接地，接收端通过电容接地如果电容类型、位置正确，可以很好地屏蔽射频信号没有低频地回流。两芯音频屏蔽线接法1、平衡接法所谓平衡接法就是用两条信号线传送一对平衡的信号的连接方法，由于两条信号线受的干扰大小相同，相位相反，最后将使干扰被抵消。由于音频的频率范围较低，在长距离的传输情况下，容易受到干扰。因此，平衡接法作为一种抗干扰的连接方法，在专业设备的音频连接中最为常见。在家用电器的连接线中也有用两芯屏蔽线作音频连接线的，但是，它传输的是左右声道，是两个信号，不属于平衡接法。平衡接法：1脚接屏蔽，2脚接+端（又称热端），3脚接—端（又称冷端）；2、不平衡接法不平衡接法就是仅用一条信号线传送信号的连接方法，由于这种接法容易受到干扰，所以只一般在家用电器上或一些要求较低的情况下使用。

1、输入与输出分开走当输入是一个小信号，而输出是一个被放大了的比较强的功率信号，布板时应避免输入信号与输出信号走的太近，万不得已时，小信号与功率信号也不能平行走线2、信号与电源分开走在系统工作的时候，电源的成分并不纯净，为防止引起干扰，信号线应避免与电源的正极平行走线，尤其是以开关电源供电的高频电路3、，高频与低频分开走这个不用解释，高频信号辐射也能引起低频部分的稳定和噪声4、预留足够的线径与安全间距现在的PCB制造技术越来越精密了，但我们也不能走极限，虽然现在很多厂家的线径都能做到0.15mm，间距0.15mm，在实际的产品设计时，如果电路不是需要特别小，我们还是至少大于0.2mm为妥当，这样可以提高PCB制作的可靠性，免得出现PCB短路和断路的现象5、过孔等于大于0.4mm，太小了PCB加工的时候不方便，太小的孔容易断钻头，插件元器件的焊盘孔径要大于引脚0.2mm以上，尤其是双面板的金属化孔，元器件引脚的直径是0.5，搞个焊盘的孔也是0.5，金属化孔后就会小于引脚的直径6、走线的时候避免走90度直角，高频信号中严禁避免，防止信号线变天线往外辐射，走斜线还可以缩短走线距离7、常规情况下，电路板的电流密度按1mm1A来估算，并尽量露锡，增加散热和导电面积8、频率比较高的信号和电流比较大的走线需要加粗，比如数字电路中的时钟线，还有系统中的电源线，一般要求电源大于信号线1.5倍以上，地线要等于大于电源线，电源线和地线尽可能的短、粗8、一个系统中有小信号，也有比较强的信号，一般要求电源先给强信号供电，比如电路中的功放级，后给小信号供电，比如小信号的前置放大级，当系统中有高频电路和低频电路的时候，需要各自单独供电，地线也要单独分开走9、低频的电路中，小信号与功率信号的地线尽量分开走，到电源输出端处汇合，也就是我们常说的一点接地，避免大面积铺地，高频电路中要尽量就近接地，最好是大面积铺地，以防止高频信号的肌肤效应造成地之间的电位差引起的系统不稳定10、贴片元件下面避免走线，这样不安全，也会有可能造成干扰，尤其是在晶振、电感、变压器等元器件下面绝对避免走信号线，最好也是离的远远的。

准确的说，应该是视频电源线。视频电源最好采用就近取电，尤其对于网络摄像机。一般采用视频电源线，若在室内，就采用RVV3X1.0或RVV2x1.5；室外就要用到KVV线。为了不产生干扰，最好采用带屏蔽的线材。当然，要是穿管，不带屏蔽也可以。要是距离太远，最好采用RVV双绞线，这样可以保证有些摄像头因为晚上补光，而无法正常工作的问题。摄像头电源有直流12v15v18v。交流有18V24V。不管交直流要根据实际使用环境，选择合适材质的线材。

就像电力车间煤矿环境，就要采用高阻燃，耐腐蚀的线缆。所以，为了更好的视频质量，建议用带屏蔽的电源线。

大约为100米的距离。

3x25+1x16平方铝芯电缆的直径是10.77毫米。根据圆面积公式S=πr²，S为91，r为半径，则r=√(91/3.14)，直径等于10.77毫米。

VV22 5芯300平方铜芯电缆220v下功率为96.58千瓦；380v下功率为245.59千瓦。VV22 5芯300平方铜芯电缆的载流量为439A，电压220v下功率计算公式是p=UI，则220*439=96.58千瓦；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732*380*439*0.85=245.59千瓦。

铜芯YJV22单芯50平方电缆的直径是7.98毫米。根据圆面积公式S=πr²，S为50，r为半径，则r=√(50/3.14)，根据直径公式d=2r，所以直径等于7.98毫米。

ZR-YJV 0.6/1kv 3×300平方铜芯电缆220v下功率为119.9kw。ZR-YJV 0.6/1kv 3×300平方铜芯电缆的载流量为545A，则545×220=119.9kw。

用屏蔽线不是要接普通的地线，而是要用配套的六类屏蔽水晶头，屏蔽层是跟水晶头连接的，水晶头再接入路由器/交换机。顾名思义，屏蔽线它不是要接地，而是屏蔽电磁干扰，阻止外界的电波干扰，也防止自身向外散播无线电波，起到抗干扰和保密的作用买了超6类屏蔽线要接地线，但弱电箱没有接地线接口，怎么解决？买了屏蔽线，那线的外层网便是接在地线上的，只要这根屏蔽线有进入口，就直接把这网线焊在内部电板的比线上，不需要接地线的接口。电箱只要不是塑料和木头的，都可以接地线、可以接在箱外壳上，没有螺丝可钉个眼，用螺丝固定地线，也可以在机内的屏蔽罩上把网线焊上，也可以将电路板上的地线焊个线、把线从出口引出来接地线。如果箱上没有接口，就是把电板上的地线引焊到弱电箱内侧板，外侧壳上再焊个地线就行了，实在不行，钻一个小眼把线引出来。

光纤如何把信号转化为光，通俗的理解是把所要调制的电信号加载至发光二极管，用它的强弱变化来控制发光二极管的发光强度变化，再由同一模块中的光敏三极管接收，通过一些转换电路调制到激光器等部件从而实现光的传输。另一方面，接收就是个相反的过程，道理是一样的。

称重传感器的灵敏度S，计算方法：传感器在一定的供电条件下Uin（比如5VDC），载荷达到额定满量程（比如10kg）时的输出变化量Uout（比如10mV）与供电电压的比值：S=Uout/Uin=10mV/5V=2mV/V.如果传感器的灵敏度为1mV/V，那么在5VDC激励电源作用下，传感器在额定载荷时的输出信号应该为：Uout=S*Uin=1mV/V*5V=5mV如果传感器的灵敏度为2mV/V，那么在5VDC激励电源作用下，传感器在额定载荷时的输出信号应该为：Uout=S*Uin=2mV/V*5V=10mV。

三芯185平方铝芯电缆的电流是352A；铜芯2x0.75平方ZR-RVS电缆电流是13A。

第一、可能是距离太长了，超出485的通讯能力范围。第二、485线路本身就有问题，造成信号衰减严重。如果确定上面两个都没有问题，建议换一个有电源的485试试看，通信会好很多第三、回波干扰第四、环境信号干扰第五、负载能力差，传输能力不足。

屏蔽线为两芯，两芯分别接示波器的正负表笔，屏蔽线的屏蔽层在绝缘子低压端接地。屏蔽线双芯电缆最好采用双绞线。

VV22-4x150+1x70平方铜芯电缆安全载流量是296安。

2*240平方铜芯VV电缆220v下功率为94600w。2*240平方铜芯VV电缆的载流量为430A，所以430*220=94600w。

屏蔽线（铜芯聚氯乙烯绝缘屏蔽电线） 屏蔽信号线是在信号导线的外部包裹一层屏蔽层，起到抗干扰的作用，一般屏蔽层为编织铜网或铜泊（铝）。屏蔽层在使用时需要接地，从而将外来的干扰信号被该层导入大地，避免干扰信号进入内层导体干拢同时降低传输信号的损耗。屏蔽信号线适用于交流额定电压450/750V及以下动力用电器，仪器仪表及电信设备等。屏蔽线是用来防止干扰的。屏蔽线特性：单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等。1、PVC绝缘。2、交流额定电压300/300V。3、而定温度70℃。4、导体有多根铜丝组成，亦可由镀锡铜丝组成。5、电线为屏蔽护套型、屏蔽亦有绕包或编织。

如果是1KV的电缆，其绝缘电阻值不能小于10兆欧。如果是1-3KV的电缆，要求绝缘电阻值不能小于200兆欧。如果是6-10KV的电缆，其绝缘电阻值的标准应大于400兆欧。

如果是20-35KV的电缆，要求的绝缘电阻值标准是不能小于600兆欧的。如果是220KV的电缆，在绝缘电阻值方面的标准就更高了，不能小于4500兆欧。

消防信号线为阻燃耐火红蓝双绞软线，感烟探测器、感温探测器手动报警按钮信号模块连在信号线上。消防电源线为阻燃耐火红黑双绞软线或阻燃BV硬线，控制模块连接信号线需要连接电源线。警铃接信号线和电源线。消防硬拉线由消防控制室通过多线手动控制盘直接控制，消防泵、喷淋泵、补风机、排烟风机。消防广播线用阻燃耐火红黑双绞软线，消防控制室消防广播主机和广播音箱的连接。消防电话线为白色阻燃平行软线，消防控制室电话主机和消防电话及电话插孔的连接。消防信号线用ZRRVS2乘以1.5毫米，消防电源线ZRBV2乘以1.5毫米，消防电话线ZRRVVP2乘以1.0毫米，消防通讯线ZRRVVP3乘以1.0毫米。
