RS485屏蔽信号电缆

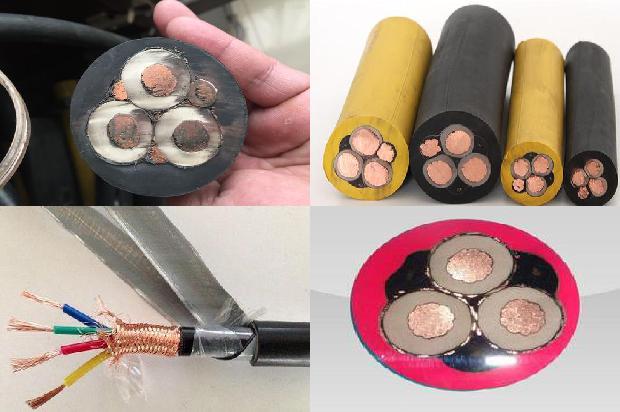

RS485屏蔽信号电缆是使用金属网状编织层把信号线包裹起来的传输线,编织层一般是红铜或者镀锡铜。屏蔽电缆的屏蔽层需要接地,外来的干扰信号可被该层导入大地。屏蔽线是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。屏蔽线的种类有U/UTP、SF/UTP、SF/UTP等。屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄,远小于使用频率上金属材料的集肤深度,屏蔽层的效果主要不是由于金属编织物的强度而决定的,屏蔽电缆的屏蔽层在使用时需要接地,且金属编织物铠装层接地要可靠接地。一般是在安全区用,非危险场所。例如:电磁干扰严重时,会造成设备承受强电信号干扰,严重时会影响设备的正常运行,甚至损坏设备。如电源线、通讯线和电机等。综合布线系统工程中使用的屏蔽线缆一般有四种敷设方式:金属穿线管、金属管、管道、封闭式、阻燃型线槽、电缆桥架。每种选用的屏蔽线缆,在整体考虑安全的同时,也必须增加系统的数量,如金属构件有可能干扰,可酌情选用。5、使用场合的区别:屏蔽线缆本身就是为了屏蔽外界的电磁干扰,而这些屏蔽线缆的屏蔽层必须是由接地线制造,并且接地之间应该不会有太大的影响。而普通电缆和强电线的区别:屏蔽线缆的主要作用是用来传输数据,而非屏蔽线缆的主要作用是抗干扰。屏蔽线缆的原理是电磁干扰,也是把干扰需要的环境和干扰信号消除在内,区别于屏蔽线缆的用途和原理。

RS485屏蔽信号电缆是使用金属网状编织层把信号线包裹起来的传输线,编织层一般是红铜或者镀锡铜。屏蔽电缆的屏蔽层需要接地,外来的干扰信号可被该层导入大地。屏蔽线是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。RS-485数字信号地传送要求-采用平衡发送和差分接收。RS-485数字信号地必须要加上双绞线。屏蔽线共双重屏蔽,外层由铝箔包裹,经特殊工艺加工有铜丝或铜丝编织、或合金铝锈、铜丝等铜丝等。屏蔽线是在干扰环境下传输信号的,外层为铜丝编织,越往上编织的越密,越柔软,屏蔽层可以有效的屏蔽外部信号干扰。在要求通信距离、抗干扰能力、是否/屏蔽层等强干扰信号的场合并不大,如果是双屏蔽,双层屏蔽,内部也只有一层屏蔽层,抗干扰性、抗干扰性等都比非屏蔽双绞线好。发送端的距离不应小于100m,接收端的信号灵敏度不能超过12m。如果是远距离的传输,在两段线上会出现电阻加信号衰减,另外,这也是引起干扰的。同样传输线,串扰也是一样的道理,如果串扰大,内部就会互相干扰,影响屏蔽的传输。如果是传输设备多,信号串扰小,个线之间的电压为0V,而且越靠近越近,干扰越大,致使传输速率越差,甚至更快。485总线布线时,要多看看总线的结构,单总线结构是由很多根相互绝缘的导线组合而成,外面会包裹一层包裹一条保护层,这就是为了485个单元,而厂家在设计时已经定型了屏蔽层,将这个层称为屏蔽线。

RS485屏蔽信号电缆支持定制长度。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

485总线的通讯距离可以达到1200米。根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。二、RS485线缆在一般场合采用普通的双绞线就可以，在要求比较高的环境下可以采用带屏蔽层的同轴电缆。在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。理论上RS485的最长传输距离能达到1200米，但在实际应用中传输的距离要比1200米短，具体能传输多远视周围环境而定。在传输过程中可以采用增加中继的方法对信号进行放大，最多可以加八个中继，也就是说理论上RS485的最大传输距离可以达到9.6公里。如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。

25℃环境下，铜芯BVVB-2芯1.5平方电缆的额定电流是20安。

振幅不变就表示信号发生器输出的功率不变，这样只要测量信号经过网络后的振幅不变就表示信号发生器输出的功率不变，这样只要测量信号经过网络后的衰减，就可以测量网络对信号的影响了，仅限强度，相位的话要复杂许多衰减，就可以测量网络对信号的影响了，仅限强度，仅限强度，相位的话要复杂许多位的话要复杂许多。

4×95平方铜芯电缆的直径是22毫米。根据圆面积公式S=πr²，S为380，r为半径，则r=√(380/3.14)，直径等于22毫米。

可以的。关于电源线的话则是能粗就尽量的粗，因为电源线宽度足够绝对没有坏处的。信号线关键还是看质量，一般地粗一点的要比细的信号要好的多。

屏蔽线接法：屏蔽线的一端接地，另一端悬空。当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰。因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。两端接地屏蔽效果更好，但信号失真会增大。请注意：两层屏蔽应是相互绝缘隔离型屏蔽。如没有彼此绝缘仍应视为单层屏蔽。最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉，没有外屏蔽层时，所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。

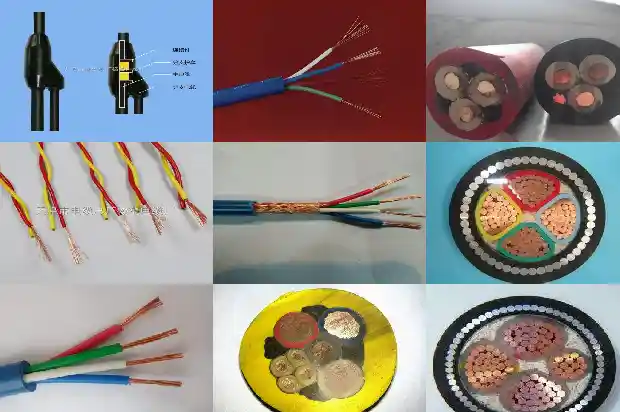

SFTP即是指双屏蔽双绞线，该线缆在STP的铝箔层基础上增设了编织网，通常采用铝镁丝或镀锌铜材质，外层采用PVC材料。SFTP相较STP的不同处主要是，有两层屏蔽层以及屏蔽层之间多了绝缘隔离结构。SFTP的特性是屏蔽环境磁场、信号的干扰能力更强，内部信号衰减程度更低。更为复杂的结构使其柔软性比STP稍差，价格也更贵。SFTP主要适用于特殊环境的专业布线工程中。

屏蔽线接地方法：将屏蔽线一段和电路地电位短路焊接在一起，另一端悬空。屏蔽线的一端接地，另一端悬空。当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。

中间的一根为信号线，不能与边上的屏蔽线碰触，边上为一层铜丝和铝铂纸。如果两层屏蔽线也可以拧在一起，但不能与中间线连通了。

RS485是一个总线通讯标准，它规定的是一个数据在传输线上的每个数字的波形或者说电信号，属于物理层上的东西。而Mbus规定了要传输一个特定功能的指令需要传输那几个数字来代表这个指令，属于通讯协议层的东西。就像莫尔斯电码中通过短按表示。通过长按表示，就是物理层，而点和划得不同组合代表的意义就是协议层了。

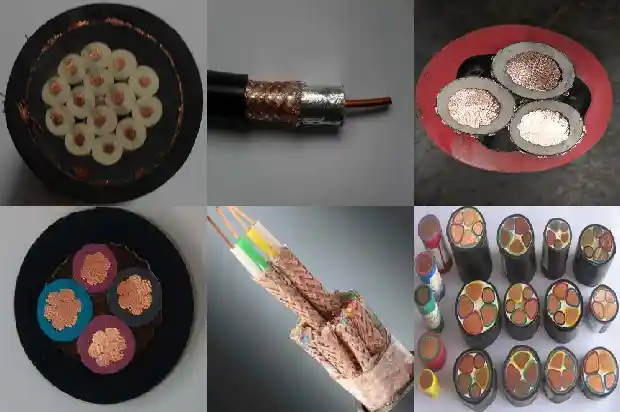

单屏蔽线：1四对导线外面只用金属箔(常为铝箔)包裹；2每对线用金属箔(常为铝箔)包裹；超五类双屏蔽网线：1四对导线外用铝箔包裹，外边再加铜丝金属网；2每对线用锡纸包裹，四对线外再加铜丝金属网；金属箔(铝箔)是防止高频干扰，金属网是防止低频干扰。

ZR-YJV三芯4平方铜芯电缆承载电流是36A。

单芯630平方铜芯电缆70米含铜量为392490g，铜的密度为8.9，则1x630x8.9x70=392490g。

3x70平方铜芯ZR-YJV电缆的直径是16.36mm。根据圆面积公式S=πr²，S为210，r为半径，则r=√(210/3.14)，直径等于16.36mm。

为了使绝缘层和电缆导体有较好接触，消除导体表面的不光滑（多股导线绞合产生的）所引起导体表面电场强度的增加，一般在导体表面包有金属化纸带或半导体纸带的内屏蔽层。所谓金属化纸，就是厚度为0 12mm的电缆纸的一面，贴有厚度为0.014mm的铝箔。所谓半导体纸，即在一般电缆纸浆中，掺入胶体碳粒所制成的纸。塑料、橡皮绝缘电缆的内屏蔽材料分别为半导电塑料、半导电橡皮 为了使绝缘层和金属护套有较好的接触，一般在绝缘层外表面均包有外屏蔽层。外屏蔽用材料与内屏蔽材料相同，有时还外扎铜带或编织铜丝带。油浸纸绝缘分相铅包电缆各芯的铅包，都具有屏蔽电场的作用，为了防止电缆在运行中由于纸绝缘和铅包的膨胀系数不同，可能造成纸绝缘与铅包间微小的间隙会产生游离，所以在分相铅包电缆内，也加绝缘外屏蔽，使间隙产生于铅包与屏蔽层之间而不形成游离放电 国产的纸绝缘电力电缆，多采用半导体纸作为外屏蔽层。因为半导体纸一方面可与金属化纸一样起电屏蔽作用，同时它可吸附浸渍剂杂质离子，增加绝缘层的稳定性。

根据RS-485标准，当485总线差分电压大于+200mV时，485收发器输出高电平；当485总线差分电压小于-200mV时，485收发器输出低电平；当485总线上的电压在-200mV～+200mV时，485收发器可能输出高电平也可能输出低电平，但一般总处于一种电平状态，若485收发器的输出低电平，这对于UART通信来说是一个起始位，此时通信会不正常。当485总线处于开路（485收发器与总线断开）或者空闲状态（485收发器全部处于接收状态，总线没有收发器进行驱动）时，485总线的差分电压基本为0，此时总线就处于一个不确定的状态。同时由于目前485芯片为了提高总线上的节点数，输入阻抗设计的比较高，例如输入阻抗为1/4单位阻抗或者1/8单位阻抗(单位阻抗为12kΩ，1/4单位阻抗为48kΩ)，在管脚悬空时容易受到电磁干扰。

聚烯烃绝缘铝管护套铁路信号电缆。适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强电干扰的地区敷设 使用特性：电缆的使用环境温度为-40℃~+60℃电缆导体长期工作温度应不超过+70℃。电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃；聚乙烯外护套电缆应不低于-20℃：电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3。

25℃环境下，3x16+1x10平方铜芯电缆埋地敷设的额定电流是84安。

3*95平方铜芯YJV电缆的额定电流是260安；铝芯3x70+1x35平方电缆额定电流是152安。

可以的。用双绞线传输器的话就可以用网线传输视频信号，每一对双绞线传输一路视频信号，一条普通五类非屏蔽双绞线可同时传输四路视频信号。双绞线传输器可以分为有源双绞线传输器（传输器需要供电）和无源双绞线传输器（不用电源）。无源发送配无源接收最远传输视频信号300m左右（最好不要超过），有源配有源最远传输视频信号1500m。原来放视频线的现在放双绞线，然后摄像机的视频输出接双绞线传输器的发送（BNC），双绞线传输器的发送接双绞线的一对线，另外一头接双绞线传输器的接收端（正对正，负对负）然后BNC输出到后端显示设备。

铜芯二芯150平方YJV22电缆1卷铜重量是267公斤。国标1卷的长度为100米，铜的密度是8.9，则2×150×8.9×100=267公斤。

屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。对于电场、磁场屏蔽层的接地方式不同。可采用不接地、单端接地或双端接地总结：单端接地：1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。或者说它能够避免波长 λ 远远大于电缆长度 L 的频率干扰。L<λ /202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声 这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。3) 连续测量值的上下波动和永久偏差表示有低频干扰。4) 屏蔽层的单端接地对于那些对低频干扰敏感的电路（模拟量电路）来说是可取的。双端接地：1) 确保到电控柜或者插头（圆形接触）的连接经过一个大的导电区域 （低感应系数）。选择金属在金属上比非金属在非金属上要好。2) 由于有些模拟量模块使用了脉冲技术（例如：处理器和 A/D 转换器集成在同一模块中），建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。3) 偶尔的功能失灵表明有高频干扰 这是导线等电位连接无法消除的。4) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差 5－10 倍，不能用作数字信号电缆。5) 不要将屏蔽层接在插针上，避免“猪尾巴”现象。6) 除去电缆的端点以外，屏蔽层多点接地是有利的。7) 要时刻注意屏蔽层的并联阻抗应该小于自身阻抗的 1/10。电缆桥架、机械框架、其它屏蔽层或者其它并行电缆都能够使系统作到等电位。8) 如果当屏蔽层双端接地时电缆屏蔽层发热，或者屏蔽层碰到电控柜外壳或者屏蔽总线时打火，说明等电位连接不可靠。

消防信号线和电信通信线缆有干扰出现的，消防信号线是利用橡胶皮包裹信号线生产的线组装置，信号线通过线组向前传输时，会有信号透过橡胶皮向外发射的情况，而电信通信电缆也会有信号透过线路传输到周边环境的情况，所以消防信号遇到电信信号之后，就会互相产生一定干扰。

RS485电缆有两种，均为双绞线电缆 两种电缆如下 1、双绞线电缆：STP-120Ω（用于RS485 & CAN）一对18AWG） 2、铠装型双绞屏蔽电缆：ASTP-120Ω（用于RS485 & CAN）一对18AWG） RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义 使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。RS-485使得廉价本地网络以及多支路通信链路的配置成为可能。

一芯500平方铜芯VV22电缆的电流是843安；铝芯3芯185平方ZR-YJLV电缆电流是352安。
