电力电缆zr-yjv(二)

电力电缆zr-yjv 1、类别、用途代号:A-安装线;B-绝缘线;C-船用电缆;K-控制电缆;N-农用电缆;R-软线;U-矿用电缆;Y-移动电缆;JK-绝缘架空电缆;M-煤矿用;ZR-阻燃型;NH-耐火型;ZA-A 级阻燃;ZB-B 级阻燃;ZC-C 级阻燃;WD-低烟无卤型。2、导体材料:L-铝;T-铜。

3、绝缘种类:V-聚氯乙烯;X-橡胶;Y-聚乙烯;YJ-交联聚乙烯;Z-油浸纸。4、内护层:V-聚氯乙烯护套;Y-聚乙烯护套;L-铝护套;Q-铅护套;H-橡胶护套;F-氯丁橡胶护套。5、特征:D-不滴流;F-分相;CY-充油;P-贫油干绝缘;P-屏蔽;Z-直流;B-扁平型;R-柔软;C-重型;Q-轻型;G-高压;H-电焊机用;S-双绞型。6、铠装层:0-无;2-双钢带;3-细钢丝;4-粗钢丝。7、外被层:0-无;1-纤维外被;2-聚氯乙烯护套;3-聚乙烯护套。8、防火特性:防火由于HN、HN型比氟塑料绝缘和聚氯乙烯护套要好,阻燃耐油;云母带绝缘和皱纹钢带、防火耐油;氟塑料绝缘和硅橡胶护套、耐热聚酯带、防腐蚀护套等。9、控制层:0-双钢带、2-细钢丝、3-粗钢丝。

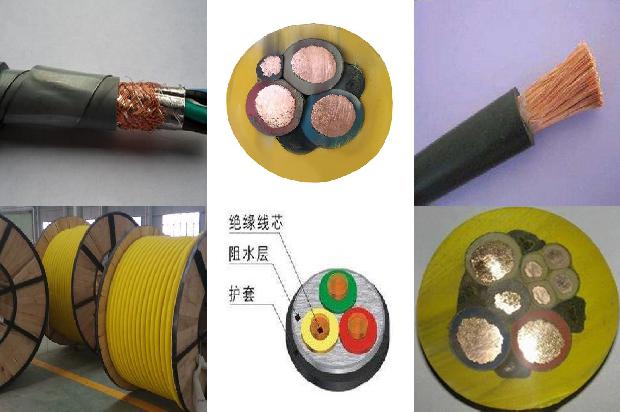

电力电缆zr-yjv是电力电缆的一种,具有优良的电气性能和机械性能,结构简单,重量轻,敷设不受落差限制等优点。是目前广泛应用于城市电网,矿山和工厂的新颖电缆。电缆的绝缘-交联聚乙烯是利用化学方法和物理方法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯,从而大幅度的提高了聚乙烯的热机械性,从而保持了优异的电气性能。

电力电缆YJV电缆是电缆,电力电缆中用于传输和分配电能的电缆类型,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。电缆亦可使用任何一种电力电缆,传输和分配电能或电能。按电压等级分:1、低压电缆:适用于固定敷设在交流50Hz,额定电压3kv及以下的输配电线路上作输送电能用。2、中低压电缆:(一般指35KV及以下):聚氯乙烯绝缘电缆,聚乙烯绝缘电缆,交联聚乙烯绝缘电缆等。3、高压电缆:(一般为110KV及以上):聚乙烯电缆和交联聚乙烯绝缘电缆等。4、超高压电缆:(275~800千伏)。5、特高压电缆:(1000千伏及以上)。从10千伏到12千伏,其综合电压等级不同,可分为普通高压电缆和8.7/10千伏,型号有:ZR-YJV 1185 10240。zr–YJV 2185 铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆 敷设在室内、隧道内及管道中,电缆不能承受压力和机械外力作用。

三芯4平方铜芯电缆电流表：

平方	4
芯数	三
型号	ZR-YJV
载流量	47
材质	铜
敷设方式	埋地敷设

YJY 6/6kv 1*185平方铜芯电缆的安全电流是475A。

一般是70度，好点的能到90-105度，也有耐高温电缆能到180度。防火是矿物质电缆，耐高温是氟塑料和硅橡胶，看工作环境温度，有些阻燃电缆的耐高温就足够。

1、ZR-表示阻燃型电缆，阻燃等级分A、B、C三类，其中A类阻燃等级最高；一般看到的ZR 就是ZRC；ZRC或ZR为阻燃C类，ZRB或ZB为阻燃B类，ZRA或ZA为阻燃A类； 2、YJ-交联聚乙烯绝缘 3、V-聚氯乙烯护套。

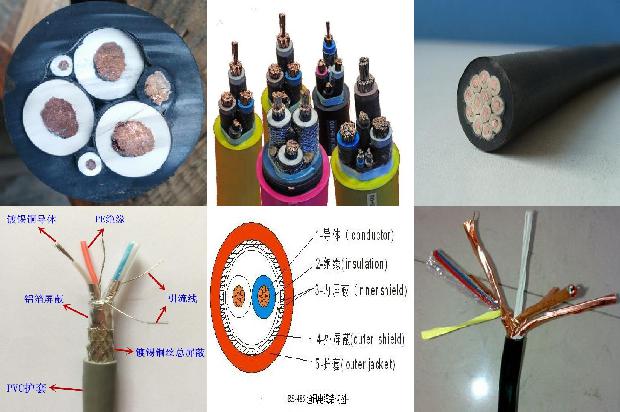

YJV电线电缆，即0.6/1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。本产品供额定电压为（U0/U)0.6/1-26/35kv电力线路输配电用，产品标准为GB12706.3-91。ZR-YJV是指阻燃型交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆。

YJV四芯300平方铜芯电缆380v下功率为324472.88瓦。YJV四芯300平方铜芯电缆的载流量为580A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则580×380×1.732×0.85=324472.88瓦。

zr-yjv电缆参数的含义。ZR：阻燃。J：交联。Y：聚乙烯绝缘。V：聚氯乙烯护套。22：带钢带铠装0.6/1：额定相电压为0.6kV，额定线电压为1kV。3×185+1×95：三芯为185平方毫米，一芯为95平方毫米的四芯电缆。

WDZR-YJY是铜芯无卤低烟阻燃型交联聚乙烯绝缘聚乙烯护套电力电缆，W是无卤；D是低烟；ZR是阻燃；Zr是阻燃耐火；YJ是交联聚乙烯绝缘；v是聚氯乙烯护套。这款电缆具有如下特点：1、良好的耐腐蚀，使用寿命长，可在潮 湿盐碱地带使用。2、阻燃、耐热性好，可在130度高温下长期使用而不变形，遇火不燃烧。3、强度高、刚度高。

用在行车道下直埋无需加混凝土保护层，能辊快电缆工程建设进度。4、电缆保护套管无论是管材还是管件都具有一定柔性，能抵御外界重压和基础沉降所引起的破坏。5、具有良好的抗外界信号干扰性能。

3芯0.75平方铜芯电缆的电流是9.5A；1芯185平方铜芯电缆电流是475A。

铜芯约455元/米铝芯约120元/米。

这是告诉您这条线的截面积是多少平方的，也提示您这根线允许通过多大的电流，可以带多少瓦的电器。

铜芯1x500平方电缆220v下功率为236.5千瓦。因为铜芯1x500平方电缆的安全载流量为1075A，所以功率计算：1075x220=236.5千瓦。

铜芯ZR-YJV 1×150平方电缆的直径是13.82毫米。根据圆面积公式S=πr²，S为150，r为半径，则r=√(150/3.14)，根据直径公式d=2r，所以直径等于13.82毫米。

4*1.5平方铜芯电缆埋地敷设的电流是28安。

聚乙烯绝缘聚录乙烯护套。ZR指阻燃。

铜芯一芯70平方电缆承载电流表：

平方	材质	载流量
一芯70平方	铜	392

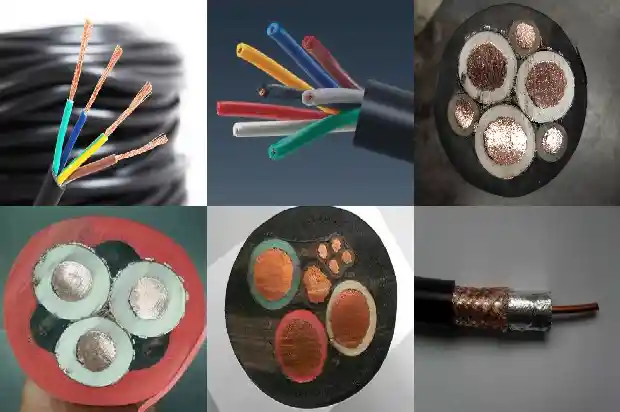

YJV62为非磁性钢带或镀锡钢带铠装电缆（交联聚乙烯绝缘电缆）。附：交联聚乙烯绝缘电缆：KYJV系列电缆（与KVV系列电缆区别在于-绝缘为交联聚乙烯）YJV交联电力电缆，YJV22钢带铠装电力电缆，YJV32钢丝铠装电力电缆，YJV42粗钢丝铠装电力电缆，YJV62非磁性钢带或镀锡钢带铠装电缆）YJV系列电缆电压包括：0.6/1KV 8.7/10KV 6/10KV 26/35KV。

4*25 E16表示4根截面为25mm2，1根16mm2的保护接地线。是依据线路的计算电流来选择的，同时还要核算线路压降是否满足要求。

YJV 2x120平方铜芯电缆的承载电流是410A；ZR-YJLV6/10kv一芯300平方铝芯电缆承载电流是449A。

电线使用年限国家规定标准如下：1、电力铜芯线设计使用寿命15年；2、电话线设计寿命使用8年；3、网线设计寿命10年之内；4、一般家用电线正常情况使用寿命可达20年以上；5、国家新标准首次规定电线电缆使用寿命不低于70年。电缆室外使用的时间取决于电线质量等因素，一般能长达15年至20年左右。不过，不同的电线质量也都是存在一定差异的，有些电线甚至只能使用5年到8年。因此，电缆露天使用的年限还是要结合电线质量等因素来考虑。

铜芯4芯185平方ZR-YJV电缆电流表：

型号	ZR-YJV
平方	185
芯数	4
载流量	413
材质	铜
敷设方式	埋地敷设
电压等级	0.6/1kv

YJVR 是塑料交联的电力电缆； YZ 是中型移动通用橡套电缆 YC是重型移动通用橡套电缆。

非磁性材料铠装交联聚乙烯绝缘电力电缆，以解决上述背景技术中提出的现有普通钢带铠装电缆采用的是镀锌钢带，因为钢带的电阻较大，会导致钢带发热使导体温度升高，从而降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题。为实现上述目的，本实用新型提供如下技术方案：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体，所述圆形导体的外壁上设置有绝缘层，所述绝缘层的外壁上设置有内垫层，所述内垫层的外壁上设置有非磁性带，所述非磁性带的外壁上设置有外护套。优选的，所述圆形导体的内部设置有若干退火软圆铜线，且圆形导体由若干退火软圆铜线绞合而成。优选的，所述退火软圆铜线绞合时采用圆形不紧压结构。优选的，所述圆形导体在20℃时的直流电阻不应超过导体最大电阻值。优选的，所述非磁性带采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层的外壁上。优选的，所述外护套采用挤包的方式设置在非磁性带的外部。优选的，所述绝缘层、内垫层和外护套的厚度均可参照gb/t12706-2008中对厚度的要求。与现有技术相比，本实用新型的有益效果是：1、本实用新型通过将传统电缆中的磁性镀锌钢带替换为不锈钢带、铝合金带、铝带或纯铜带等非磁性带，使用过程中不会产生涡流，能够避免磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题发生。2、通过采用双层间隙绕包结构设置非磁性带，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。附图说明图1为本实用新型的整体结构示意图；图2为本实用新型的侧面结构示意图；图3为本实用新型的导体电阻值对应示意图；图中：1、圆形导体；2、退火软圆铜线；3、绝缘层；4、内垫层；5、非磁性带；6、外护套。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。请参阅图1-3，本实用新型提供的一种实施例：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体1，圆形导体1的外壁上设置有绝缘层3，绝缘层3通过挤包的方式设置在圆形导体1外部，能够防止导体漏电，绝缘层3的外壁上设置有内垫层4，内垫层4可选择采用挤包或绕包方式，内垫层4的外壁上设置有非磁性带5，非磁性带5为不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，非磁性带5的外壁上设置有外护套6，外护套6能够保护电力电缆的内部结构，使其不受外界伤害。进一步，圆形导体1的内部设置有若干退火软圆铜线2，且圆形导体1由若干退火软圆铜线2绞合而成，绞合可通过绞线机按正规绞合方式完成。进一步，退火软圆铜线2绞合时采用圆形不紧压结构，圆形不紧压结构能够增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果。进一步，圆形导体1在20℃时的直流电阻不应超过导体最大电阻值，以保证圆形导体1能正常使用。进一步，非磁性带5采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层4的外壁上，绕包时的间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，若带材若有接头，还需做防锈处置。进一步，外护套6采用挤包的方式设置在非磁性带5的外部，外护套6能够保护电力电缆的内部结构，使其不受外界伤害，且因保证与非磁性带5剥离时不发生粘连。进一步，绝缘层3、内垫层4和外护套6的厚度均可参照gb/t12706-2008中对厚度的要求。工作原理：使用时，因电缆中的圆形导体1采用圆形不紧压结构，所以能增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果，而电缆的钢带部分采用不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，能够避免传统的磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命的问题发生，非磁性带5采用双层间隙绕包结构设置，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

1.ZRA-YJV23阻燃交联聚乙烯电缆执行标准：国家标准：JBT 10436-2004 电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。2.常用的规格型号及用途； NA-YJV，NB-YJV，交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

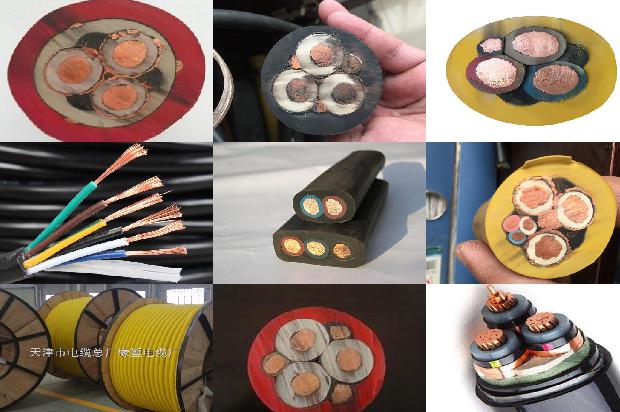

导体：铜或铝或合金铝内外屏蔽层：半导电材料绝缘：交联聚乙烯金属屏蔽：铜带或合金铜带填充材料：聚丙烯撕裂薄膜，岩棉绳，成型填充条等绕包材料：无纺布，阻燃带等内护套：聚氯乙烯或聚乙烯或低烟无卤聚乙烯等铠装层：钢带或不锈钢带外护套：同内护套。
