3kv电力电缆(二)

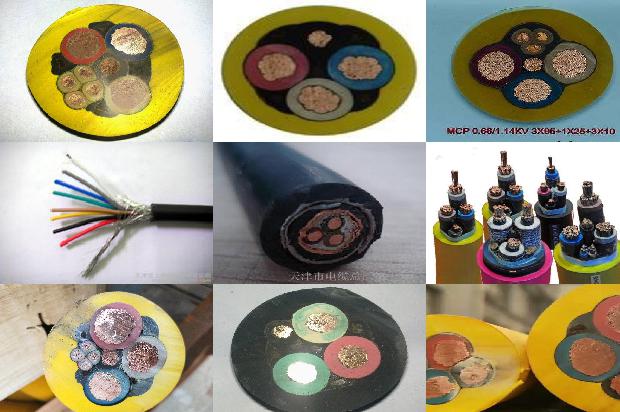

3kv电力电缆是一种传送电力或信号电流的电缆,该电缆拥有优良的电气性能和机械性能,能在各种恶劣的环境条件下长期工作,尤其适合要求较为严格的环境工作,如高温,高湿等;一般包括对电缆绝缘层,导体,绝缘层等。电缆常以绝缘材料分类,例如油浸纸绝缘电缆,聚乙烯电缆,交联聚乙烯电缆等。3kv高压电缆,8.7/10kv电缆,310kv高压电缆,315kv高压电缆,416kv电缆,616kv电缆,1025kv电缆,1625kv电缆,5070kv电缆等。以上电缆均采用不同的绝缘材料,如塑料、橡皮、硅橡胶等,电线电缆主要都是由电线电缆导体、绝缘层、屏蔽层和保护层组成。电线电缆产品主要用于流量和材料的变化,但是电力电缆却是在电缆的基本结构、衰减的更为具体的方面,并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线 这样说比较简单,容易理解 电缆一般有2层以上的绝缘,多数是多芯结构,绕在电缆盘上,长度一般大于100米。电线一般是单层绝缘,单芯,100米一卷,无线盘 电缆常见型号 VV表示:聚氯乙烯绝缘(第一个V),聚氯乙烯护套(第二个V) YJV22表示:交连聚乙烯绝缘(YJ),聚氯乙烯护套(V),钢带凯装(22) 型号加“ZR-”,聚氯乙烯护套(V) 型号加“ZR-”,聚氯乙烯护套(V) 型号加“ZR-”或派生(A) ZB-(B) 型号加“NH”或派生(C) 简单来说 ZR-= 阻燃 (ZR-) 普通型 NH-(NH) NH-(NH) 耐火(NH) WDZ-(低烟无卤、企业标准) 低烟无卤电线的特点 低烟无卤电线是电线的绝缘层材料卤素物质,在燃烧的情况下,不释放含卤气体,烟雾浓度低,型号有WDZ-BYJ、WDZ-RYJ等 字母B代表的含义 字母V代表的含义 ZR-RYJ 阻燃 NH-IV WDZ-RYJ 低烟无卤阻燃 22.5-SC MT 检验合格 34-PC 聚乙烯绝缘层 CC 聚氯乙烯护套 21.5-PC 聚乙烯绝缘层 32.5-PC 聚乙烯护套 42.5-PC 聚乙烯内护套 54-PC 聚乙烯护套。

3kv电力电缆是一种用于传输和分配电能的电缆,多用于电力传输和分配电能的电缆,通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线 这样说比较简单,容易理解 电缆一般有2层以上的绝缘,多数是多芯结构,绕在电缆盘上,长度一般大于100米。

电线一般是单层绝缘,单芯,100米一卷,无线盘 电缆常见型号 VV表示:聚氯乙烯绝缘(第一个V),聚氯乙烯护套(第二个V) YJV22表示:交连聚乙烯绝缘(YJ),聚氯乙烯护套(V),钢带凯装(22) 型号加"ZR-VV22,聚氯乙烯绝缘(V),钢带凯装(22) 型号加"ZR-VV,聚氯乙烯护套(V) 型号加"ZR-VV22,聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 450/750V 3x2.5mm2 +1x1.5mm2 表示3芯,每芯截面积2.5mm2 截面积2.5mm2。3、4、7、8、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800等 型号、规格 名称 型号 名称 ZR-VV22 0.6/1KV 4、6、12、14、19、24、27。

我们专业生产电焊机。接电源的线，最好用2.5平方毫米以上的铜线；接焊钳和工件的线，最好用16平方毫米以上的铜线；如果是铝线，线径乘以1.5倍。

BVVB-2x1.5平方铜芯电缆额定电流表：

平方	1.5
芯数	2
型号	BVVB
载流量	20
材质	铜
敷设方式	在空气中
温度	25℃

选择Ir=16A带漏电保护功能的塑壳式微型空气断路器合适。潜水式水泵应选择带漏电保护功能的开关。计算三相电流：Ijs=P/U/√3/cosφ=6300/380/1.732/0.85≈11.3A； 选择空气断路器的额定电流应是计算电流的1.1～1.5倍，Ir=1.2Ijs=11.3×1.2≈13.5A 选择Ir=16A带漏电保护功能的塑壳式微型空气断路器合适，如：DZ47LE-63/3P Ir=16A 30mA。根据导线安全截流量来选择导线，考虑环境因素和敷设方式的影响留20％的余量，即：11.3×（1+20％）≈13.5A； 在不考虑供电距离的情况下，选择1.5mm2的铜芯YZ中型橡套电缆合适，即：YZ-5×1.5，它的安全载流量是22A。

导体：铜或铝或合金铝内外屏蔽层：半导电材料绝缘：交联聚乙烯金属屏蔽：铜带或合金铜带填充材料：聚丙烯撕裂薄膜，岩棉绳，成型填充条等绕包材料：无纺布，阻燃带等内护套：聚氯乙烯或聚乙烯或低烟无卤聚乙烯等铠装层：钢带或不锈钢带外护套：同内护套。

3*300平方铜芯电缆承载电流表：

芯数	3
平方	300
型号	VV22
载流量	445
材质	铜
敷设方式	空气中敷设

3kv电缆直流耐压的标准一般是1.5倍。

电力电缆测量绝缘电阻值规定电力电缆投入运行前应测量绝缘电阻：1KV 以下的使用1KV摇表：其值不应小于10MΩ，1KV 以上使用2.5KV 摇表 3KV 及以下的电缆绝缘电阻值不小于200MΩ。6~10KV 电缆的绝缘电阻值不小于400MΩ，20~35KV 电缆的绝缘电阻值不小于600MΩ，220KV 电缆的绝缘电阻值不小于4500MΩ /Km。读测绝缘电阻值应为1 分钟后的数值。绝缘电阻（insulation resistance）指绝缘物在规定条件下的直流电阻，是电气设备和电气线路最基本的绝缘指标。绝缘电阻是电气设备和电气线路最基本的绝缘指标。对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。I类手持电动工具的绝缘电阻不应低于2MΩ。绝缘电阻：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。一般材料的绝缘电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，导体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。

铜芯2×6平方电缆220v下功率为9.68kw。铜芯2×6平方电缆的安全载流量为44A，所以功率：44×220=9.68kw。

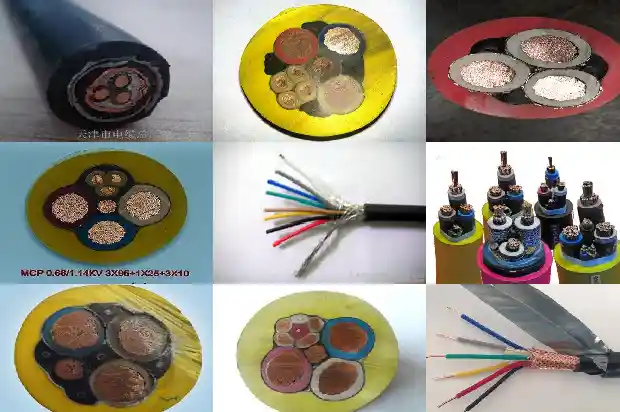

MYQ橡套软电缆，0.3/0.5KV额定工作电压300/500V，12*1.5共12根截面积1.5mm2电缆 应用于15KW左右大型移动设备的电源，如：行车、电葫芦、大型机床等。

三相电一万三千瓦的功率，短距离使用2.5平方的铜芯线就可以了，如果距离较远应使用4平方的铜芯线。

是电力吗？得看电压是多少。功率除以电压等于电流，得到电流值时，再看电线怎么用。举例，以220V单相13千瓦算，电流为59A，如果电线是六类导体且单股走（电线外部冷却条件好），则6~8平方就行了，如果三股合走（散热条件差），则需要10平方左右。

如果是自变压器的压比，可以理解为1.8KV：3KV.如果指变压器的额定电压，那么就是相电压1.8KV，线电压3KV。

2×0.4平方铜芯电缆额定电流表：

芯数	2
平方	0.4
型号	ZR-RVS
载流量	9
材质	铜
电压等级	300/300v
温度	25℃

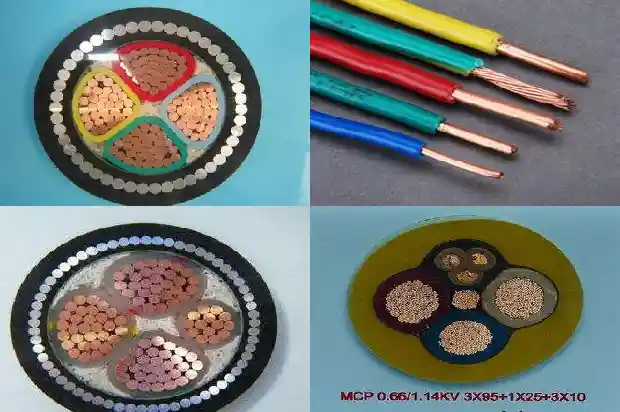

10KV三芯电缆从铜芯到最外层一共有八层，各层起的作用具体是：外到内第一层是外护套层，材质是PVC。起保护和防水作用。第二层是钢带保护层。起保护电缆不被压伤或者擦伤的作用。第三层是内护套。保证钢带屏蔽层不和铜带屏蔽层联通，另外还有防水等作用。第四层是无纺布或其他材料包覆。起扎紧电缆、保证圆整、防水、阻燃等作用。第五层是铜带屏蔽。起保护、均匀电场、接地等作用。第六层是半导电外屏蔽层。起均匀电场作用。第七层是绝缘层。起绝缘作用。第八层是内屏蔽层，起均匀电场的作用。

铜芯电缆 3×4铝芯电缆 3×6-不会发烫。

在运行电缆一般半年做一次耐压试验。工频电力电缆按以下试验数据决定。额定电压电压0.5KV以下，施加2KV试验电压历时一分钟不击穿可继续使用，否则就需报废、更换。额定电压电压3KV，施加10KV试验电压历时一分钟不击穿可继续使用，否则就需报废、更换。额定电压电压6KV，施加16KV试验电压历时一分钟不击穿可继续使用，否则就需报废、更换。额定电压电压10KV，施加22KV试验电压历时一分钟不击穿可继续使用，否则就需报废、更换。额定电压电压35KV，施加64KV试验电压历时一分钟不击穿可继续使用，否则就需报废、更换。

铜芯3x150平方电缆载流量表：

平方	材质	载流量
3x150	铜	398

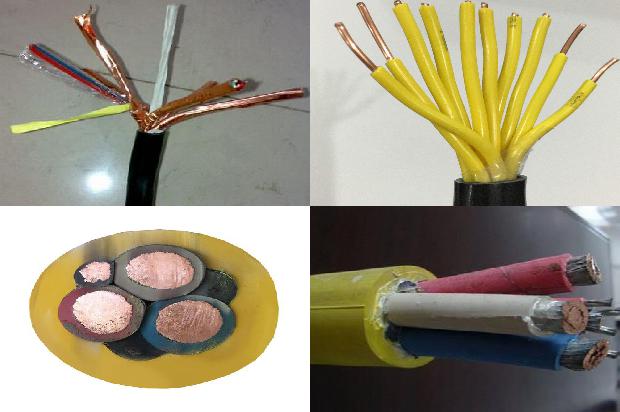

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。1、线芯线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

2、绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。3、屏蔽层15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。4、保护层保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。扩展资料一、按电压等级分按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆 (110千伏以上)、超高压电缆(275～800千伏)以及特高压电缆(1000千伏及以上)。此外，还可按电流制分为交流电缆和直流电缆。二、按绝缘材料分1、油浸纸绝缘电力电缆 以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。2、塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。3、橡皮绝缘电力电缆 绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线心上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

缠绕法：多根电线相互交叉，互相缠绕。捆绑法：取足够长的铝蕊铅丝，绑粽子一样绑可靠。

YJV单芯6平方铜芯电缆220v下功率为13200w。YJV单芯6平方铜芯电缆的载流量为60A，所以60*220=13200w。
