带铠装电力电缆(二)

带铠装电力电缆,也称为是带铠电缆。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线,主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热,用量最大的是铠装热电偶。电力电缆、控制电缆、通信电缆、光纤、电磁线、电力通讯或其他复合电缆等。

铠装电览:又称铠装电览,是由不同的材料导体装在有绝缘材料的金属套管中以传输电能的一种电缆。它是专门用于电力、通信及相关传输用途的材料,一般用于各个领域中。铠装电缆一般没有铠装层,一般用于地埋,可以抵抗地面上高强度的压迫,同时可防止其他外力损坏。扩展资料:铠装电览线:又称铠装电览,是在电力系统中起传输信号的作用,主要用于电力系统的地下传输。它内部是铜芯线,导电性好,且抗拉强度高,地埋则非常重要。如果电传输的是波长相对较短的电缆,例如小a点区、大c段,则会使得小a段的电传输质量较好,但不能直埋,但抗冲击效果不好。一般来说,铠装热电偶线是用于给某些需要承受较大压力的设备提供保护和检测报告的。铠装热电偶电缆型号:YD——交联聚乙烯绝缘;Y———聚乙烯绝缘;V———聚氯乙烯护套。

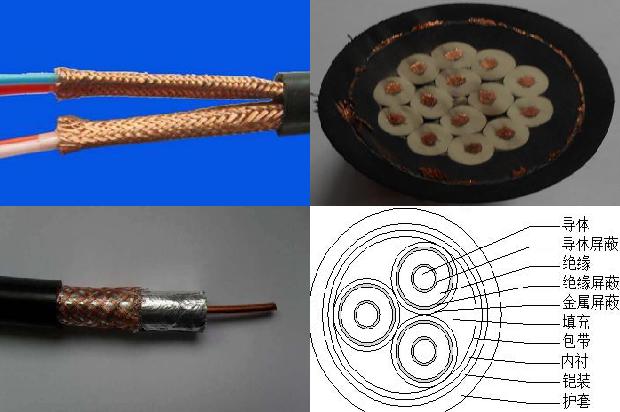

带铠装电力电缆因为它的材质是金属,而且是用绝缘材料包裹的导线,以增强它的机械强度,提高防侵蚀能力,是为易受机械破坏及及易受侵蚀的地区而设计的电线电缆。可以采用任何一种方式敷设,更适用于岩石地区的直埋敷设。铜芯导体交联聚乙烯绝缘聚氯乙烯护套阻燃C类电力电缆 YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 敷设在室内、隧道及管道中,电缆不能承受压力和机械外力作用 YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆 敷设在室内、隧道内及管道中,电缆不能承受机械外力作用。带铠装铜芯的YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 敷设在室内、VV VLV22 VV23 VLV23 YJV23 YJLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 敷设在室内、电缆能承受机械外力作用。VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 敷设在室内、电缆能承受一定的机械外力,但不能承受过大的拉力。VV32 VLV32 VV33 VLV33 VV43 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 敷设在室内、电缆能承受一定的拉力。

用铜编织线作电缆钢带及屏蔽引出接地线。剥去各线芯铜屏蔽带外层的塑料带，将屏蔽铜带打磨光滑，用电烙铁、焊锡将铜编织带分别焊接在三个芯线的铜屏蔽带上。再用砂布打磨铠装钢带的焊接区，用软铜线将铜屏蔽带和铠装钢带绑扎三道，然后用电烙铁、焊锡将铜编织带焊接在铠装钢带上。在密封处的地线用焊锡填满编织线，形成防潮段。

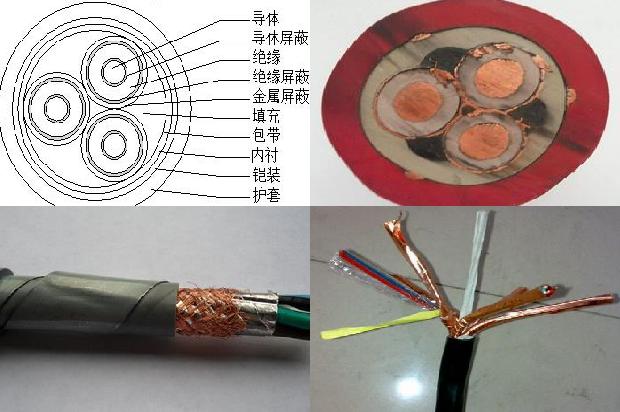

非磁性材料铠装交联聚乙烯绝缘电力电缆，以解决上述背景技术中提出的现有普通钢带铠装电缆采用的是镀锌钢带，因为钢带的电阻较大，会导致钢带发热使导体温度升高，从而降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题。为实现上述目的，本实用新型提供如下技术方案：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体，所述圆形导体的外壁上设置有绝缘层，所述绝缘层的外壁上设置有内垫层，所述内垫层的外壁上设置有非磁性带，所述非磁性带的外壁上设置有外护套。优选的，所述圆形导体的内部设置有若干退火软圆铜线，且圆形导体由若干退火软圆铜线绞合而成。优选的，所述退火软圆铜线绞合时采用圆形不紧压结构。优选的，所述圆形导体在20℃时的直流电阻不应超过导体最大电阻值。优选的，所述非磁性带采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层的外壁上。优选的，所述外护套采用挤包的方式设置在非磁性带的外部。优选的，所述绝缘层、内垫层和外护套的厚度均可参照gb/t12706-2008中对厚度的要求。与现有技术相比，本实用新型的有益效果是：1、本实用新型通过将传统电缆中的磁性镀锌钢带替换为不锈钢带、铝合金带、铝带或纯铜带等非磁性带，使用过程中不会产生涡流，能够避免磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题发生。2、通过采用双层间隙绕包结构设置非磁性带，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。附图说明图1为本实用新型的整体结构示意图；图2为本实用新型的侧面结构示意图；图3为本实用新型的导体电阻值对应示意图；图中：1、圆形导体；2、退火软圆铜线；3、绝缘层；4、内垫层；5、非磁性带；6、外护套。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。请参阅图1-3，本实用新型提供的一种实施例：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体1，圆形导体1的外壁上设置有绝缘层3，绝缘层3通过挤包的方式设置在圆形导体1外部，能够防止导体漏电，绝缘层3的外壁上设置有内垫层4，内垫层4可选择采用挤包或绕包方式，内垫层4的外壁上设置有非磁性带5，非磁性带5为不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，非磁性带5的外壁上设置有外护套6，外护套6能够保护电力电缆的内部结构，使其不受外界伤害。进一步，圆形导体1的内部设置有若干退火软圆铜线2，且圆形导体1由若干退火软圆铜线2绞合而成，绞合可通过绞线机按正规绞合方式完成。进一步，退火软圆铜线2绞合时采用圆形不紧压结构，圆形不紧压结构能够增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果。

进一步，圆形导体1在20℃时的直流电阻不应超过导体最大电阻值，以保证圆形导体1能正常使用。进一步，非磁性带5采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层4的外壁上，绕包时的间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，若带材若有接头，还需做防锈处置。进一步，外护套6采用挤包的方式设置在非磁性带5的外部，外护套6能够保护电力电缆的内部结构，使其不受外界伤害，且因保证与非磁性带5剥离时不发生粘连。进一步，绝缘层3、内垫层4和外护套6的厚度均可参照gb/t12706-2008中对厚度的要求。工作原理：使用时，因电缆中的圆形导体1采用圆形不紧压结构，所以能增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果，而电缆的钢带部分采用不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，能够避免传统的磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命的问题发生，非磁性带5采用双层间隙绕包结构设置，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

1×95平方铜芯BV电缆的直径是11mm。根据圆面积公式S=πr²，S为95，r为半径，则r=√(95/3.14)，直径等于11mm。

铜芯ZR-YJV 1×185平方电缆的直径是15.35毫米。根据圆面积公式S=πr²，S为185，r为半径，则r=√(185/3.14)，根据直径公式d=2r，所以直径等于15.35毫米。

ZR-YJLV一芯400平方铝芯电缆的安全电流是521安；铜芯1芯800平方电缆安全电流是1103安。

25℃环境下，YJV 2芯50平方铜芯电缆的载流量是210安。

电缆型号(YJV-8.7/10) 3X50 54.0 3X70 57.0 3X95 61.0 3X120 64.0。

就是在同一金属护套内有4根线，3根为横截面为6平方毫米和加1根横截面为4平方毫米的电缆，这属于多芯电缆，也有单芯的。

有四芯电缆的配电箱，是有零线配备的，有220v单相用电器使用。

40铜芯YC三芯95平方电缆的安全电流是215A。

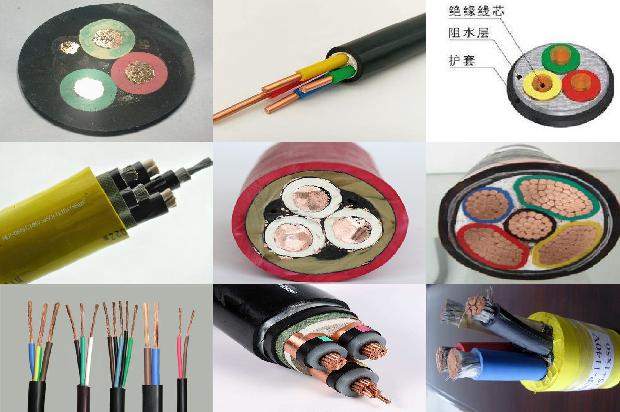

一、通过电缆上标识的代码区分，常用如下：1、代码为VV：就是聚氯乙烯绝缘聚氯乙烯护套（铜芯）电力电缆；2、代码为YJV：就是交联聚乙烯绝缘聚氯乙烯护套（铜芯）电力电缆；3、代码为VLV和YJLV：就是铝材导体电缆；4、代码为ZR-VV以及ZR-YJV：阻燃电缆；5、代码为NH-VV以及NH-YJV：耐火电缆；6、代码为WD-YJY：低烟无卤电缆；7、在代码中加F：预分支电缆号；8、在代码前加Fz：辐照交联电缆。二、电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：1、类别用途代号；2、导体代号；3、绝缘层代号；4、护层代号；5、特征代号；6、铠装层代号；7、外护层代号。

一芯95平方铜芯电缆的电流是461安；铝芯3×70平方ZR-YJLV电缆电流是203安。

铜芯BV 0.45/0.75kv 1×120平方电缆明敷电流是325安。

电力电缆线芯标准应使用纯铜，也就是通常说的紫铜，线芯拉制成型后要通过韧炼工艺使其不易断裂。因为纯铜的电阻率低，用纯铜做成的导线比用铜合金做成的导线在相同截面积相同长度电阻小、压降小、线损小。纯铜硬度低，易弯曲，不易折断。因此，电力电缆用纯铜做成。

1、直接埋在地下的电缆，一般适用铠装电缆。2、挖掘的沟底必须时松软的土层，没有石块或其他硬质杂物，否则，应铺以100mm厚的软土或砂层。电缆周围的泥土不应含有腐蚀电缆金属包皮的物质(酸碱液体、石灰、炉渣、腐植质和有害物渣滓等)，否则，应予以清除和换土。埋深不应小于0.7m(在严寒地区，电缆应敷设在冰冻层以下)。3、电缆敷设完毕，上面应铺以100mm厚的软土或细砂，然后盖上混凝土保护板，覆盖宽度应超过电缆直径两侧以外各50mm。在一般情况下，也可用砖代替混凝土保护板。4、电缆中间接头盒外面应有生铁或混凝土保护盒。若周围介质对电缆有腐蚀作用，或地下经常有水并在冬季可能冰冻，在保护盒内应柱满沥青5、电缆接头下面必须垫以混凝土基础板，其长度应伸出保护盒两端约600-700mm。电缆自土沟引进隧道、入孔和建筑物时，应穿在管中、管口应予以堵塞，以防漏水。6、电缆相互交叉，与非热力管道和沟道交叉，以及穿越公路和墙壁时，都应穿在保护管中。保护管长度应超出交叉点前后1m，交叉净距不得小于250mm，保护管内径不得小于电缆外径的1.5倍。7、电缆与建筑物平行距离应大于0.6m，与电感应保持0.6m距离，与排水明沟距离应大于1m，与热力管道平行距离为2m(非热力管道为1m)，与树木的距离为1.5m。8、无铠装电缆从地下引出地面时，高度1.8m及以下部分，应采用金属管或保护罩保护，以防机械力损伤(电气专用间除外)。9、铠装电缆的金属外皮两端应可靠接地，接地电阻不应大于10Ω。10、在电缆通过的无永久性建筑物的地点，应埋设标桩，接头与转弯处也应埋设电缆标桩。

电力电缆的绝缘电阻试验，规程中没有给出具体数值要求。试验结果与历史试验值相比较，不应有明显差别，相间绝缘电阻试验最大值和最小值相比一般不应超出2。

环境温度为25℃，4×400平方铝芯VLV22电缆埋地敷设的电流是400安。

3*95+2*50电缆一米的重量约是3.43kg 电缆铜芯的总面积是3*95+2*50=385mm2 体积是：385mm2*100cm=385cm3 铜的密度是：8.9g/cm2 所以重量是：8.9*385=3426.5g=3.4265kg。

25℃环境下，3×240平方铝芯VLV22电缆的电流是299安。

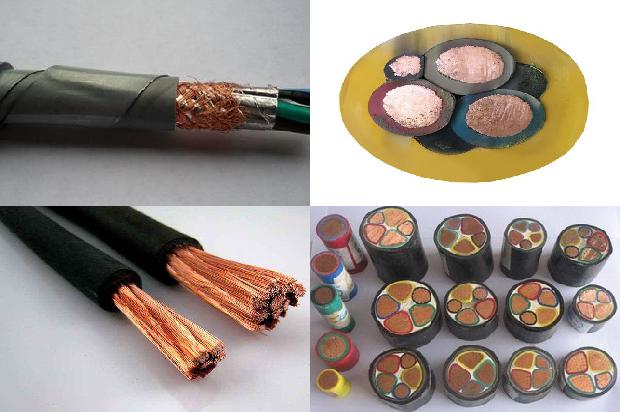

铠装电缆与非铠装电缆只是在保护上不同，铠装电缆适合于室外敷设防止鼠咬、挖坏、砸坏因为有层铠防护性能好，非铠装电缆适合室内桥架敷设，防止比铠装的稍差，并且无铠的在桥架以及弯头上敷设方便，角度小便于施工，其它一样。钢带铠装造价低一点，主要用于地埋铺设，抗冲击能力强，防老鼠白蚁啃咬。钢丝铠装的继承了钢带铠装的优点，还抗拉能力强一、组成不同1、铠装电缆：铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。2、普通电缆：由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线。二、分类不同1、铠装电缆：铠装分为钢带铠装（22，23），细钢丝铠装（32，33），粗钢丝铠装（42，43）。钢带铠装电缆型号有VV22、VVP22、ZRVV22、NH-VV2。2、普通电缆：阻燃橡套电缆，核级电缆，电力电缆，通讯电缆及光纤，柔性防火电缆。

三、用处不同1、铠装电缆：铠装电缆机械保护层可以加到任何结构的电缆上，以增加电缆的机械强度，提高防侵蚀能力，是为易受机械破坏及极易受侵蚀的地区而设计的电线电缆。可以采用任何一种方式敷设，更适用于岩石地区的直埋敷设。2、普通电缆：用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

具体得根据你的电缆敷设方式，线路长短，工作环境和所接负载而定，一般保守按照300A左右。
