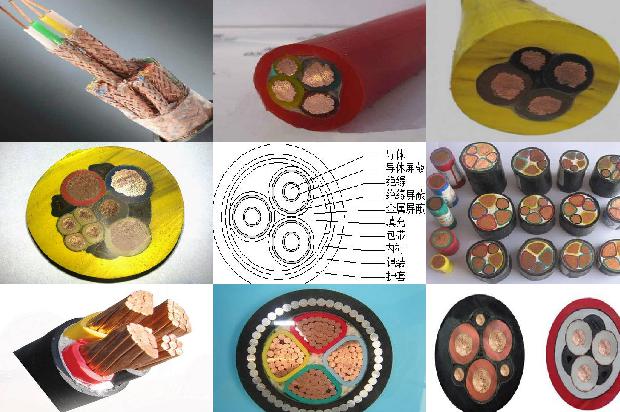

单芯铠装电力电缆

单芯铠装电力电缆,其使用的铠装保护管必须符合国家标准《钢带铠装电缆埋地敷设规范》GB 31840的规定。2 10KV的单芯铠装电缆的埋地敷设深度为1.5米,沿电缆全长应两端重叠少量,并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂,然后覆盖砖或混凝土板等硬质保护层。3 城镇电缆直埋敷设时,宜埋入冻土层以下,当无法深埋时可埋设在土壤排水性好的干燥冻土层或回填土中,也可采取其他防止电缆受到损伤的措施。直埋敷设的电缆,严禁位于地下管道的正上方或正下方 电缆与电缆、管道、道路、构筑物等之间的容许最小距离,应符合表5.3.5的规定 表 电缆与电缆、构筑物等之间的容许最小距离(m)注:1 用隔板分隔或电缆穿管时不得小于0.25m;2 用隔板分隔或电缆穿管时不得小于0.1m;3 特殊情况时,减小值不得小于50%。直埋敷设的电缆与铁路、公路或街道交叉时,应穿于保护管,保护范围应超出路基、街道路面两边以及排水沟边0.5m以上。直埋敷设的电缆引入构筑物,在贯穿墙孔处应设置保护管,保护管的顶部到路面的深度不小于0.5m,保护管须固定牢靠。直埋敷设电缆的接头配置,应符合下列规定 1 接头与邻近电缆的净距,不得小于0.25m 2 并列电缆的接头位置宜相互错开,不得小于0.25m。直埋敷设电缆的接头位置宜高出地面不少于0.1m 3 电缆在支架上水平敷设时,中间接头应保持水平 4 m,在电缆转弯处应前后错开,最大转弯处,转弯处应予以保持水平 5 m 6 垂直敷设时,不应小于90°。

单芯铠装电力电缆,独芯铠装控制电缆。电力电缆:是电缆分类的类别,电力电缆的类别、用途代号。将电缆分类,如下:类别、A-安装线;B-绝缘线;C-船用电缆;K-控制电缆;N-农用电缆;R-软线;U-矿用电缆;Y-移动电缆;JK-绝缘架空电缆;M-煤矿用;ZR-阻燃型;NH-耐火型;ZA-A 级阻燃;ZB-B 级阻燃;ZC-C 级阻燃;WD-低烟无卤型。铠装层:0-无;2-双钢带;3-细钢丝;4-粗钢丝。k-外被层;3-聚氯乙烯护套;4-聚乙烯护套。防火特性:阻燃电缆在代号前加ZR;耐火电缆在代号前加NH;防火电缆在代号前加DH。扩展资料:电线电缆产品名称:电线电缆产品型号代号含义:1、产品名称中铜芯(硬结构铜芯);绝缘层:V—PVC塑料;YJ—XLPE绝缘;X—橡皮;Y—聚乙烯料;F—聚四氟乙烯。2、产品使用特性:电缆导体的最高额定温度为90°C;短路时(最长持续时间不超过5S),电缆导体的最高温度不超过250°C。3、敷设电缆时的环境温度不应该低于0°C,最小弯曲半径应不小于电缆外径的10倍。4、敷设时允许弯曲半径:单芯电缆不小于电缆外径的15倍;多芯电缆不小于电缆外径的10倍。5、敷设时允许弯曲半径非最小值:单芯电缆弯曲半径:20D;多芯电缆弯曲半径:20D;三芯电缆弯曲半径:6D;三芯电缆弯曲半径:6D;四芯电缆弯曲半径:7D;五芯电缆垂直燃烧时间:点火时间:40D;电缆的最小弯曲半径:10D。

非磁性材料铠装交联聚乙烯绝缘电力电缆，以解决上述背景技术中提出的现有普通钢带铠装电缆采用的是镀锌钢带，因为钢带的电阻较大，会导致钢带发热使导体温度升高，从而降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题。为实现上述目的，本实用新型提供如下技术方案：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体，所述圆形导体的外壁上设置有绝缘层，所述绝缘层的外壁上设置有内垫层，所述内垫层的外壁上设置有非磁性带，所述非磁性带的外壁上设置有外护套。

优选的，所述圆形导体的内部设置有若干退火软圆铜线，且圆形导体由若干退火软圆铜线绞合而成。优选的，所述退火软圆铜线绞合时采用圆形不紧压结构。优选的，所述圆形导体在20℃时的直流电阻不应超过导体最大电阻值。优选的，所述非磁性带采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层的外壁上。优选的，所述外护套采用挤包的方式设置在非磁性带的外部。优选的，所述绝缘层、内垫层和外护套的厚度均可参照gb/t12706-2008中对厚度的要求。与现有技术相比，本实用新型的有益效果是：1、本实用新型通过将传统电缆中的磁性镀锌钢带替换为不锈钢带、铝合金带、铝带或纯铜带等非磁性带，使用过程中不会产生涡流，能够避免磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题发生。2、通过采用双层间隙绕包结构设置非磁性带，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。附图说明图1为本实用新型的整体结构示意图；图2为本实用新型的侧面结构示意图；图3为本实用新型的导体电阻值对应示意图；图中：1、圆形导体；2、退火软圆铜线；3、绝缘层；4、内垫层；5、非磁性带；6、外护套。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。请参阅图1-3，本实用新型提供的一种实施例：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体1，圆形导体1的外壁上设置有绝缘层3，绝缘层3通过挤包的方式设置在圆形导体1外部，能够防止导体漏电，绝缘层3的外壁上设置有内垫层4，内垫层4可选择采用挤包或绕包方式，内垫层4的外壁上设置有非磁性带5，非磁性带5为不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，非磁性带5的外壁上设置有外护套6，外护套6能够保护电力电缆的内部结构，使其不受外界伤害。进一步，圆形导体1的内部设置有若干退火软圆铜线2，且圆形导体1由若干退火软圆铜线2绞合而成，绞合可通过绞线机按正规绞合方式完成。进一步，退火软圆铜线2绞合时采用圆形不紧压结构，圆形不紧压结构能够增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果。

进一步，圆形导体1在20℃时的直流电阻不应超过导体最大电阻值，以保证圆形导体1能正常使用。进一步，非磁性带5采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层4的外壁上，绕包时的间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，若带材若有接头，还需做防锈处置。进一步，外护套6采用挤包的方式设置在非磁性带5的外部，外护套6能够保护电力电缆的内部结构，使其不受外界伤害，且因保证与非磁性带5剥离时不发生粘连。进一步，绝缘层3、内垫层4和外护套6的厚度均可参照gb/t12706-2008中对厚度的要求。工作原理：使用时，因电缆中的圆形导体1采用圆形不紧压结构，所以能增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果，而电缆的钢带部分采用不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，能够避免传统的磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命的问题发生，非磁性带5采用双层间隙绕包结构设置，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

用铜编织线作电缆钢带及屏蔽引出接地线。剥去各线芯铜屏蔽带外层的塑料带，将屏蔽铜带打磨光滑，用电烙铁、焊锡将铜编织带分别焊接在三个芯线的铜屏蔽带上。再用砂布打磨铠装钢带的焊接区，用软铜线将铜屏蔽带和铠装钢带绑扎三道，然后用电烙铁、焊锡将铜编织带焊接在铠装钢带上。在密封处的地线用焊锡填满编织线，形成防潮段。

BLV型铝芯聚氯乙烯电缆120mm2，线芯结构为37/2.03mm构成。

4×50平方铜芯电缆安全电流表：

平方	材质	载流量
4×50	铜	140

铜芯单芯630平方电缆220v下功率为297千瓦。因为铜芯单芯630平方电缆的安全载流量为1350A，所以功率计算：1350x220=297千瓦。

一般35KV及以下电压等级的电缆均采用两端接地方式，因为在电缆运行中，流过三个线芯的电流总和为零，在电缆金属屏蔽层两端基本上没有感应电压 单芯电缆不能两端直接接地的原因 1、当单芯电缆线芯通过电流时，金属屏蔽层会产生感应电流，而电缆两端会产生感应电压。感应电压的高低与电缆线路的长度和流过导体的电流成正比，当电缆线路发生短路、或遭受雷电冲击时，屏蔽层会形成很高的感应电压；这存在一定的安全隐患问题 2、单芯电缆两端直接接地时，电缆的金属屏蔽层还可能产生环流，这种环流的产生不仅降低电缆的载流量，而且浪费电能形成的损耗，并加速电缆绝缘层老化 高压单芯电缆特殊接地方式 1?金属屏蔽层一端直接接地，另一端通过护层保护器接地 2?金属屏蔽层中点直接接地，两端通过护层保护器接地 3?金属屏蔽层一端直接接地，电缆中间护层交叉互联接地，另一端通过护层保护器接地 4?金属屏蔽层一端直接接地，若干个护层交叉互联接地，金属屏蔽层中点直接接地，若干个护层交叉互联接地，另一端金属屏蔽层直接接地 5?金属屏蔽层两端直接接地(仅适用于短电缆和小负载电缆)。

多股的好我们比较一下单股与多股布电线的特点。1 相同截面的单股电线比多股软电线结构简单，成本低，价格便宜。软布电线价格要高得多。2 由于电流的趋肤效应，相同截面的多股电线导电能力比单股电线导电强。3 普通布线一般用单股，有特殊要求的场合才采用多股或者软布电线。例如行车用布电线，无论截面大小，均采用BXR（铜芯橡皮绝缘软电线）。4 多股或者软布电线比单股电线容易穿电线管。这也是行车用软布电线的原因之一。根据以上特点，不考虑昂贵的造价，只考虑导电能力和耐用、安全等方面，还是多股电线比单股电线要好得多。

630单芯电缆截面：如果是圆电缆，截面积是630平方毫米，直径是：28.329毫米（高压输电用裸线）计算方法如下：圆的面积S=πr2=0.25πD2（π=3.14，r为半径，D为直径）D2=S÷（0.25π）D=√（4×630÷3.14）=28.329（毫米）扩展资料：在一个平面内，一动点以一定点为中心，以一定长度为距离旋转一周所形成的封闭曲线叫做圆。圆有无数条对称轴。圆是一种几何图形。根据定义，通常用圆规来画圆 同圆内圆的直径、半径长度永远相同，圆有无数条半径和无数条直径。圆是轴对称、中心对称图形。对称轴是直径所在的直线。同时，圆又是“正无限多边形”，而“无限”只是一个概念。当多边形的边数越多时，其形状、周长、面积就都越接近于圆。所以，世界上没有真正的圆，圆实际上只是概念性的图形。圆面积是指圆形所占的平面空间大小，常用S表示。圆是一种规则的平面几何图形，其计算方法有很多种，比较常见的是开普勒的求解方法，卡瓦利里的求解方法等。圆的面积就是：圆的半径（r）的平方乘以π，0.25倍直径（D）的平方乘以π。

电力电缆一般按照其绝缘类型分为聚氯乙烯绝缘(塑料)电力电缆、交联聚乙烯绝缘电力电缆、橡皮绝缘电力电缆、充油及油浸纸绝缘电力电缆，按工作类型和性质可分为一般普通电力电缆、架空用电力电缆、矿山井下用电力电缆、海底用电力电缆、防(耐)火阻燃型电力电缆等类型。

橡套电缆可以用冷缩胶带或冷缩中间接线盒连接，也可硫化热补连接。高压铠装与橡套不能直接连接，因为不同型号的电缆不能直接连接。直接用冷缩中间连接可以用但不符合行业标准。不能热缩，铠装的外护套都是塑料的，不耐热。

为了保护电缆结构完整和电气性能，提高电缆的使用寿命，在电缆的外护层增加铠装层是非常必要的。电缆的铠装层通常有两种，钢带铠装和钢丝铠装 为了让电缆能够承受径向压力，采取双钢带、间隙绕包工艺，称为钢带铠装电缆；成缆后把钢带绕包在缆芯上，再挤制塑料护套。这种电缆型号的表示方法如控制电缆KVV22，塑力缆VV22，通讯电缆SYV22，等。该种电缆型号下标中的两个阿拉伯数字，第一个：“2”表示双钢带铠装；第二个：“2”表示聚氯乙烯护套，如用聚乙烯护套把“2”改成“3”即可。该型号的电缆一般主要使用在承载压力比较大的场合。比如：穿越公路、广场及震动比较大的公路边、铁路边等，适合于地埋、隧道和穿管敷设。

按照国家标准是不可以有接头的。

电力隧道低压电缆在隧道内是不可以有接头的，因为隧道内比较潮湿，空气中湿度比较大，对电缆要求非常严格，如果有接头很容易引起电器故障，影响隧道交通的正常运行，所以要求隧道内电缆是不可以有接头的。

mvv铠装电缆是MY电缆是煤矿用移动橡套软电缆的简称。M代表煤矿，Y代表移动型软电缆，MY电缆用于矿井下移动采煤设备的电源连接。

电力电缆在热力管道上方敷设时与热力管道的距离是不小于1000mm；1、按照相关安全规定，电力电缆不宜在热力管道上方平行敷设，当无法避免时，间隔距离应不小于1000mm，其间还应采取有效的隔热措施；2、电力电缆与热力管道交叉，热力管道有保温层时，间隔距离应不小于500mm，无保温层时应不小于1000mm，并在交叉处用隔热板加以保护，隔热板的长度应不小于d+2000mm（d为热力管道保温层外径）；分别理解；1、热力管道；根据国家质量监督检验检疫总局颁布的TSGR1001-2008压力容器压力管道设计许可规则[1] 中对热力管道的描述；城市或乡镇范围内的用于公用事业或民用的热力管道属于GB2压力管道；2、电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线；在电力线路中，电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆；按电压等级分；按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆(110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。还可按电流制分为交流电缆和直流电缆；按绝缘材料分；1、油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用；2、塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用；3、橡皮绝缘电力电缆 绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合；常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

25铜芯2x2.5平方YJV电缆的电流是35安。

摇测低压电缆，选择500兆欧摇表，注意看是摇测对地还是相间绝缘摇表的转速必须达到每分钟120转。要不，电压等级达不到。合格的判断标准是：每千伏一兆欧。一般三相电的电缆绝缘是450/750，绝缘在0.5兆欧就合格了。

电力电缆钢带铠装不允许两端同时接地。因为两端接地点的接地阻值不可能完全一样，如果两端都接地，因为接地电阻不同，导致在钢带上形成环流，时间稍长后导致电缆发热最终影响电缆的使用寿命。所以有规定，在一定的距离内不允许电缆两端同时接地。

ZR-YJLV 6/10kv 3*95平方铝芯电缆220v下功率为51.04kw。ZR-YJLV 6/10kv 3*95平方铝芯电缆的载流量为232A，所以232*220=51.04kw。

理论上是没有关系的，光缆用的都是玻璃纤维，不倒电，反正曾经把光缆和控制电缆一起铺设过，电力电缆的话应该也是可以的但实际同沟直埋是不会干扰光缆的通讯。但是有另外一个问题，就是：光缆的维护，需要35KV线路停电的情况下，才能进行；因此，从实际角度出发，不应该同沟直埋。

VV22-2x35平方铜芯电缆的安全电流是149A；3x120平方铜芯电缆安全电流是346A。

sc60表示电力电缆的穿线管公称直径为60mm的钢管。1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆 K-控制电缆 N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆 M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃 ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线 （略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘 X—橡皮 Y—聚乙烯料 F—聚四氟乙烯。

铜芯三芯240平方VV22电缆500米铜重量是3204公斤，铜的密度是8.9，则3x240x8.9x500=3204公斤。
