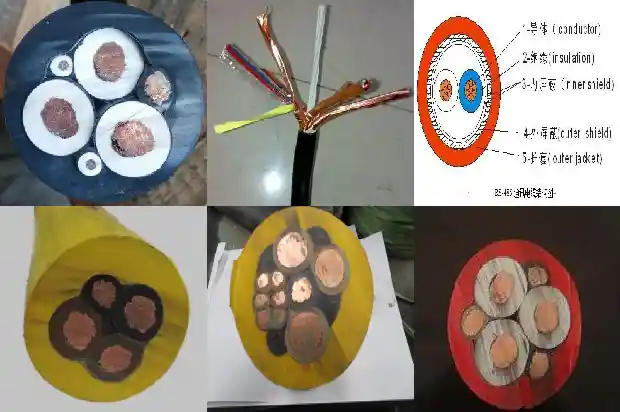

485总线控制(二)

485总线控制是在工业现场,通常采用485方式控制数据传输,实现点对点的通信方式。485总线是一种半双工、全双工异步通信协议,用于设备之间的通信,不支持任意拓扑。其实现双向通信,可同时,作为半双工通信。控制方式是485总线上的一根线,以接收由于发送信号不同所需要两根线,可以有效的控制485的情况,在工业现场,485通信使用二芯还是三芯,485使用二芯,备用一芯。控制方式应该是采用485方式控制。485方式应该是没有平衡485来使用屏蔽线的,在实际施工中,有一点存在争议,因为在实际施工中,485通讯容易出现掉线,尤其是在现场施工时,有可能出现变频器无平衡485电路无平衡 如果485信号反馈为120欧姆,就会出现变频器反射,故障。而且在半双工485信号的控制下,变频器可能会出现掉线。

检查方法:使用屏蔽线或加屏蔽线将485设备的信号完全消除,调试过程中如果通讯信号的发送信号没有出现误码,就可以使用没有干扰的信号。如果通讯信号没有受到干扰,可以使用485通讯,但是没有干扰,那么就没有意义了。总结:485通讯的缺点就是485信号太差,不能使用。总线通讯还是很麻烦的。隔离器与并网之间要分开。隔离器的作用就是将各个设备的信号和设备的正负连接,然后通过耦合连接到设备的485或485总线上。在控制柜那可动的控制设备上,有控制设备要通过隔离器控制485来控制485设备。仪表上标注了485+和485-的信息,只有485+和485-才是对应的,用来控制485通讯的。

485总线控制采用485-422、RS-485与RS-485的区别是收发端有2个信号端(信号端),而接收端没有。RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至200mv的电压,故传输信号能在千米以外得到恢复 RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便,可以省掉许多信号线。应用RS-485 可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。RS-422 可以联网构成分布式系统。RS-485的”节点数”主要是依”接收器输入阻抗而定”。因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。因为RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输 RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔),与键盘连接的键盘接口也采用DB-9(针)。串口协议只是定义了传输的电压,阻抗等,编程方式和普通的串口编程一样。RS-422标准规定了总线接口的电气特性标准即对于2个逻辑状态的定义:正电平在+2V~+6V之间,表示一个逻辑状态。负电平在-2V~-6V之间,则表示另一个逻辑状态;数字信号采用差分传输方式,能够有效减少噪声信号的干扰。RS-485标准能够有效支持多个分节点和通信距离远,并且对于信息的接收灵敏度较高等特性。

不光是通讯线缆长度超限会引起数据混乱，波特率过高、线缆阻抗不匹配，信号失真都会造成数据混乱。你可以用示波器观察一下信号的形状，如果上升沿或下降沿有明显的振铃，或者是边沿不够抖峭，有很明显的缓坡，通讯数据必然混乱。你可以适当降低波特率或改用专用的通信电缆试一试。

1.5平方电源线最远可以到二百米，再远就不好了。

消防控制室应由二路电源进线380V\220V都行，消防主机及报警系统设后备电源220V\24V直流，要求高的外加UPS电源。

3x25平方铜芯电缆的直径是9.77mm。根据圆面积公式S=πr²，S为75，r为半径，则r=√(75/3.14)，直径等于9.77mm。

是项目的传输距离、台数和现场情况而定1、转485，那么只能轮询，效率较慢，单个节点增加成本低，传输可靠性一般，不适用于干扰场合2、转TCP，速度和效率能提高，一般情况下除了增加串口转TCP设备外，还需要加交换机，配置IP等工作和维护，传输距离较短100米以内，长距离则需要光纤等介质和相关设备3、转CAN，速度和效率能提高，一般情况下只需要增加一个串口转CAN的设备（计算机处建议用USB接口或者PCI接口的CAN卡），距离长点（允许的波特率情况下）也不需要增加其他设备，组网灵活。

VLV22铝芯1芯500平方电缆每米铝重量是1350克，铝的密度是2.7，则1*500*2.7*1=1350克。

控制线虽然通的是火线，但只是控制火线，控制用电器火线的那根线叫控制线。火线和零线是不由开关控制的。

变频器的接线1、主电路接线(1) 变频器输入(R、S、T)，输出(U、V、W)绝对不能接错(2)将变频器接地端子良好的接地(如果工厂电路是零地共用，那就要考虑单独取地线)多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。(3)将变频器的电源输入端子经过漏电保护开关接到电源上(漏电开关，空气开关应选择好的生产厂家)。2、控制电路的接线(1) 模拟量控制线应使用屏蔽线，屏蔽一端接变频器控制电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空。(2) 开关量控制线允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起，绞合线的绞合间距应尽可能小。三、改善变频器的功率因数为了改善功率因数或安装场所距大容量电源很近时，必须加直流电抗器和交流电抗器。除改善功率因数外，还有以下作用：(1) 抑制输入中的浪涌电流(2) 削弱电源电压不平衡所带来的影响电抗的选用：(1) 电抗器电压降不大于额定电压的3%。(2) 当变压器容量大于500KVA或变压器容量超过变频器容量10倍以上时，应配电抗器。四、变频器的抗干扰1、 外界对变频器的干扰主要来源于电源进线。当电源系统投入其它设备(如电容器)或由于其它设备的运行(如晶闸管等换相设备)时，容易造成电源的畸变，而损坏变频器的开关管。在变频器的输入电路中串入交流电抗器可有效抑制来源于进线的干扰。2、 变频器对外界的干扰(1) 干扰信号的传播方式空中辐射方式 以电磁波的方式对外辐射电磁感应方式 通过线间电感而感应静电感应方式 通讯线间电容而感应线路传播方式 通过线源网络而传播(2) 抗干扰措施A 变频器侧感应方式传播的干扰信号，通过正确的布线和采用屏蔽线来消弱线路传播的干扰信号，可以在线路中串入小电感来消弱辐射传播的干扰信号，通过吸收方法来消弱(无线电抗干扰滤波器)在变频器输出侧和电机间串入滤波电抗器，可以不仅起到抗干扰作用，还可以消弱由于高次谐波引起的附加转矩，改善电动机的运行特性。在变频器的输出侧，绝对不允许用电容器来吸收谐波电流。

B 仪器侧电源隔离法 仪器电源侧接入隔离变压器信号隔离法 信号侧用光电耦合器隔离五、变频器的防雷防雷 在变频器中，一般都设有雷电吸收网络，主要防止瞬间的雷电侵入，使变频器损坏。但在实际工作中，特别是电源线架空引入的情况下，单靠变频器的吸收网络是不能满足要求的。在雷电活跃地区，这一问题尤为重要，如果电源是架空进线，在进线处装设变频专用避雷器(选件)，或有按规范要求在离变频器20m的远处预埋钢管做专用接地保护。如果电源是电缆引入，则应做好控制室的防雷系统，以防雷电窜入破坏设备。实践表明，这一方法基本上能够有效解决雷击问题。六、变频器的制动部件选用。1.制动单元(选配部件)当变频器所驱动的控制设备需要快速制动时，需选用制动单元释放电机制动时回馈至直流母线上的能量。2.制动电阻(选配部件)不同功率等级变频器的制动电阻选用。

RS485接线是正对正，负对负，手拉手的接法，具体用法要先设置从站地址，设置通讯参数和校验，最后对从站进行数据读取。

火线接停止按钮闭点，闭点引出一根跨线到开始按钮开点同时在这一开点上接自所线，开始按钮开点另一面接线圈线，接触器线圈另一根接另一相火线。

1、插孔一接马达，插孔二接电磁阀，插孔三接枪开关，插孔四接调节信号，插孔五接枪开关插孔六一接马达和电磁阀。2、六根控制线分别控制焊机上的三个作用点：送丝机，电磁阀和主要电路总开关。送丝机转动，焊丝出；电磁阀通电，气体出。

485总线偏置电阻RS-485需要2个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。2、为了抑制干扰，RS485总线常在最后一台设备之后接入一个120欧的电阻（即为上面所述）。3、RS-485与RS-422的共模输出电压是不同的。RS-485共模输出电压在-7V至+12V之间 RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12KΩ；RS-422是4kΩ；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。

主电路电源三相A、B、C分别是黄、绿、红；控制电路电线一般规定为交流主回路-黑；交流控制回路-红；直流-蓝；零线-白；柜外部联锁线-橙或黄；保护（接地）线-黄绿双色等。布线时一般讲究横平竖直，具体依个人审美能力和经验。

4x1.5平方铜芯电缆的直径是2.76mm。根据圆面积公式S=πr²，S为6，r为半径，则r=√(6/3.14)，直径等于2.76mm。

铜芯5×35平方VV22电缆额定电流表：

型号	材质	载流量
VV22 5×35平方	铜	131

按照ISO 11898规范，为了增强CAN-bus 通讯的可靠性，CAN-bus 总线网络的两个端点通常要加入终端匹配电阻（120Ω）。终端匹配电阻的大小由传输电缆的特性阻抗所决定，例如，双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。CAN总线在长距离通信的情况下，120Ω的电阻也未必合适，此时就需要调整。以标准的1.5平方毫米线径的屏蔽双绞线为例：1KM~2KM终端电阻值120Ω；3KM—160Ω；4KM—220Ω；10KM—390Ω。用到CANscope的眼图分析，可以很直接的观察到因导线阻抗、干扰问题而导致的通信电平幅值不标准，从而排查到总线错误原因。

RS-485/422采用平衡发送和差分接收方式实现通信：发送端将串行口的TTL电平信号转换成差分信号A，B两路输出，经过线缆传输之后在接收端将差分信号还原成TTL电平信号。由于传输线通常使用双绞线，又是差分传输，所以又极强的抗共模干扰的能力，总线收发器灵敏度很高，可以检测到低至200mV电压。故传输信号在千米之外都是可以恢复。RS-485/422最大的通信距离约为1219M，最大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才可以达到最大的通信距离，如果需传输更长的距离，需要加485中继器。RS-485采用半双工工作方式，支持多点数据通信。RS-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来，不支持环形或星型网络。如果需要使用星型结构，就必须使用485中继器或者485集线器才可以。RS-485/422总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。

单芯120平方铜芯电缆载流量表：

型号	YJV22
平方	120
芯数	单
载流量	360
材质	铜
敷设方式	在空气中
电压等级	8.7/10kv

VV铜芯3芯120平方电缆600米铜重量是1922.4kg，铜的密度是8.9，则3×120×8.9×600=1922.4kg。

485串口ab线接反不会短路。rs485是modbus总线传输协议，ab线只是用来传输信号，如果接线时不小心ab线接反是不会短路的，但会因为接反而无法传输或者接收信号，只要正确接回就可以。目前rs485协议广泛应用于各种仪器仪表，用来远程采集信号后传回控制中心，实时掌握设备状态。

YHC铜芯两芯120平方电缆每米铜重量是2136克，铜的密度是8.9，则2x120x8.9x1=2136克。

路边所挂的那么多通信线路，都是属于电信公司或宽带公司安装的。

1、汽车电源系统引起的故障：如果汽车电源系统提供的工作电压不正常，会使某些电控模块出现短暂的不正常工作，使整个汽车CAN总线系统通信不畅；2、汽车CAN总线系统的链路故障：当出现通信线路的短路、断路或失真，都会导致多个电控单元工作不正常，使CAN总线系统无法工作；3、汽车CAN总线系统的节点故障。

连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9(孔)，与键盘连接的键盘接口RS485采用DB-9(针)。

1.了解熟悉什么是串行通讯2 了解485口的电气特性指标，常用485芯片的原理与使用3.了解常用的通讯协议如MODBUS等4.了解485芯片的各脚位波形5 通过两个单片机系统编程，进行发送与接收实验，先测试单字节，在测试多字节，最后再按照通讯协议进行报文的发送和接受。

YCW-4x50平方铜芯电缆安全电流表：

型号	材质	载流量
YCW-4x50平方	铜	153

A线为正端，B线为负端，线上的bit是1的话，应为-2~-6V左右的电压，线上的bit是0的话，应为+2~+6V.不通讯时，RS485处于空闲状态，数据线上全是1，当然可以用万用表测Vab电压，电压应该在-2~-6V之间通讯时，电平时高时低，你要看数据的话必须知道波特率，所以还必须用示波器捕捉波形。
