阻燃电力电缆

阻燃电力电缆是没有燃烧的就不会继续燃烧,如果有发生短路或严重燃烧,可以坚持15分钟继续燃烧。阻燃电力电缆是具有阻燃性的,其阻燃等级由导体、绝缘层、屏蔽层和保护层四个主要指标组成。阻燃电力电缆具有阻燃性能、防爆、耐腐蚀、耐酸碱、防霉以及低烟、无卤素等特性,电缆的工作电压一般为450/750V或0.6/1KV,而耐火电缆无论是A、B、C及D+,它们的绝缘材料都是不同的,电缆的护套材料主要有聚氯乙烯、聚乙烯、交联聚乙烯以及交联聚乙烯等。电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。

阻燃电力电缆的基本结构由导体、绝缘层、屏蔽层和保护层四部分组成。所谓导体,就是我们通常所说的耐火电缆,它是由一根或几根绝缘导线组成,外层包裹着绝缘层或保护层,内层包裹着内芯或外护层,通常用于传输低至200伏-400伏的电力电缆。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:1.直流电缆(1)组件与组件之间的串联电缆。(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。(3)直流配电箱至逆变器之间电缆。以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。2.交流电缆(1)逆变器至升压变压器的连接电缆。(2)升压变压器至配电装置的连接电缆。(3)配电装置至电网或用户的连接电缆。此部分电缆为交流负荷电缆,户内环境敷设较多,可按照一般电力电缆选型要求选择。在正常情况下,交流电缆需在2.5mm2-10mm2内选择。5 配电箱至逆变器之间电缆的连接,应考虑交流负荷的串联力能力。6.电缆的规格型号应符合下列要求:1 电缆线相互交叉时,高压电缆应在低压电缆下方。如果其中一条电缆在交叉点前后1m范围内穿管保护或用隔板隔开时,最小允许距离为0.25m。2 电缆与热力管道接近或交叉时,如有隔热措施,平行和交叉的最小距离分别为0.5m和0.25m。3 电缆与铁路或道路交叉时应穿管保护,保护管应伸出轨道或路面2m以外。

由于煤矿属于易燃易爆场所，根据国家规范要求，必须用矿物质绝缘电力电缆，所以不能使用zr-yjv22阻燃电力电缆。

ZR-RVV300/300v三芯0.75平方铜芯电缆380v下功率为5.31kw。ZR-RVV300/300v三芯0.75平方铜芯电缆的载流量为9.5A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732x380x9.5x0.85=5.31kw。

4芯95平方铜芯电缆额定电流表：

平方	材质	载流量
4芯95平方	铜	255

一般来说，信号电缆有两种，一种是动力信号电缆，另一种是弱电信号电缆。只要是绝缘等级符合要求，耐压合格的电缆并且具备负荷容量要求的话是可以使用的。

如果你这里所说的是弱点的信号电缆，代替强电电缆那是不允许的，因为二者的绝缘等级以及耐压等级是不同的。所以说弱电的信号电缆不可以代替动力电缆使用。

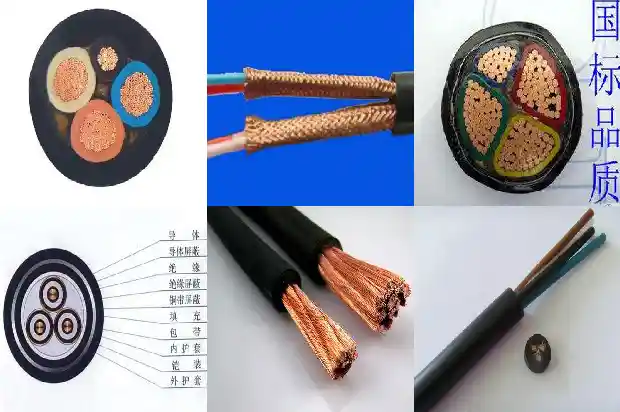

10KV三芯电缆从铜芯到最外层一共有八层，各层起的作用具体是：外到内第一层是外护套层，材质是PVC。起保护和防水作用。第二层是钢带保护层。起保护电缆不被压伤或者擦伤的作用。第三层是内护套。保证钢带屏蔽层不和铜带屏蔽层联通，另外还有防水等作用。第四层是无纺布或其他材料包覆。起扎紧电缆、保证圆整、防水、阻燃等作用。第五层是铜带屏蔽。起保护、均匀电场、接地等作用。第六层是半导电外屏蔽层。起均匀电场作用。第七层是绝缘层。起绝缘作用。第八层是内屏蔽层，起均匀电场的作用。

在高温，离热源比较近的地方敷设电缆时，需要用阻燃电缆。

一般电力隧道的电缆都是蛇形敷设，分上下蛇形和左右蛇形，波峰和波谷有一定要求，为了防止运行时发热，热胀冷缩，造成电缆损坏。

bvr 2.5平方单芯多股铜芯阻燃软电线2元左右一米，一般家用都是常温环境没必要用阻燃导线。

控制线和信号线一般用屏蔽双绞线RVS2×1.5，可以防止干扰。

是YHC两芯70平方铜芯电缆。

1、10kV电缆一盘的长度一般是2000米。2、高压电缆是电力电缆的一种，是指用于传输10KV-35KV(1KV=1000V)之间的电力电缆，多应用于电力传输的主干道。高压电缆的产品执行标准为GB/T 12706.2-2008和GB/T 12706.3-2008。3、1KV及以下为低压电缆，1KV~10KV为中压电缆，10KV~35KV为高压电缆，35~220KV为特高压电缆，特高压电缆是随着电缆技术的不断发展而出现的一种电力电缆，特高压电缆一般作为大型输电系统中的中枢纽带，属于技术含量较高的一种高压电缆，主要用于远距离的电力传输。

就是说电缆加了阻燃型绕包带，并使用了阻燃型护套材料 扩展知识：阻燃电缆，就是指在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄灭的电缆 交联电缆是交联聚乙烯绝缘电缆的简称。交联电缆适用于工频交流电压500KV及以下的输配电线路中。高压电缆绝大部分都采用了交联聚乙烯绝缘。

240平方毫米电缆允许的负荷电流最大是500A，电缆允许的电流值，与电缆的工作负荷状态有关，通常算连续工作时间和断续工作时间，以及周围环境温度。经验值，一般是指环境温度25度时，连续工作时间状态下，每平方毫米取9A（安培）值，所以，240X9=2160（A）。电线的承载能力会因为电压的不同而不同，但是它所能承受的电流，一般来说是不变的。

所以，我们一般不说他能承受多大功率，而是说他的最大安全电流。6平方线的最大安全电流国标规定是56A，但是在实际中最好不要大于30A。最大载流量是530A。一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2 综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A。

1 高压三芯电缆接地：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。2.高压单芯电缆接地：电缆在带负荷运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，当电缆线路发生短路故障、遭受雷电冲击或操作过电压时，屏蔽上会形成很高的感应电压。将会危及人身安全，甚至可能击穿电缆外护套。为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。

二芯10平方铜芯VV22电缆1卷铜重量是17.8公斤。国标1卷的长度为100米，铜的密度是8.9，则2×10×8.9×100=17.8公斤。

1芯10平方铝芯电缆承载电流表：

平方	材质	载流量
1芯10平方	铝	75

铜芯1*2.5平方YHC电缆承载电流是29A。

虽然总功率4000千瓦，但负荷性质没有说清楚，按着经验你可以选择S11-3150/11的变压器即可。高压电缆可以选择70平方毫米的，但有可能满足不了动稳定和热稳定，你可以选择95平方毫米的铜芯电缆应该能够满足，低压侧使用铜的硬母线。
