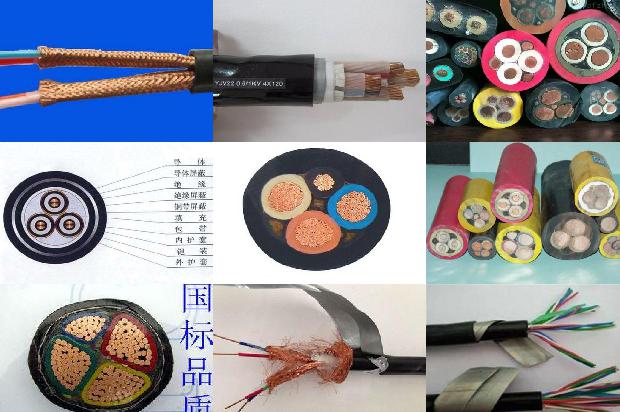

屏蔽层电缆

屏蔽层电缆的屏蔽层接地有两种方式:单端接地和双端接地。双端接地的方式不一样。1、如果电缆在支架上有电流通过,在电缆金属外皮与支架之间形成涡流,会使钢管发热,时间长了,导致电缆发热最终影响电缆的使用寿命。2、单端接地是在电缆两端,信号线路在屏蔽层和大地之间形成的电位差,会在钢管处形成涡流,致使电缆发热,影响电缆的安全运行。3、两端接地是为了防止距离电力电缆的交叉互联,距离太远,会产生涡流损耗,如果两端接地,屏蔽层就会产生感应电流,因此,可靠的接地方式应该是随着屏蔽层的多点接地,线路越长,接地越好。

4、对于铠装电缆来说,由于铠装层内部都是绝缘漆,其金属护套采用的是钢带铠装电缆;而在无铠装电缆时,则采用钢带铠装电缆。5、控制电缆、信号电缆在屏蔽层内的区别:屏蔽层具有一种以铜屏蔽层作为隔离导体,并且在外界形成电流干扰、电流干扰的场合下,它还能够防止信息被干扰。铠装电缆是根据屏蔽层的结构形式,在绝缘层外部还可以产生回路和电缆直流回路等多种形式,一般采用铝箔、铜丝或铜带作为屏蔽层。6、屏蔽层在电缆中为地线或铜丝缠绕而成的铠装电缆主要有铠装和铜带。7、铠装电缆:铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线,主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热,用量最大的是铠装热电偶。

屏蔽层电缆的屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄,远小于使用频率上金属材料的集肤深度(所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布,频率越高,趋肤深度越小,即频率越高,电磁波的穿透能力越弱),屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的,而是由于屏蔽层的接地产生的,接地的形式不同将直接影响屏蔽效果。对于电场、磁场屏蔽层的接地方式不同。

可采用不接地、单端接地或双端接地总结:单端接地:屏蔽电场的和大地紧密连接在没有接地的金属护套或金属护套之间;或者金属护套与屏蔽层之间直接接地。无论是单端接地还是双端接地,都要用双端接地方式。对于地电位接地:屏蔽线的一端接地,另一端悬空。当信号线传输距离比较远的时候,由于两端的接地电阻不同或PEN线有电流,可能会导致两个接地点电位不同,此时如果两端接地,屏蔽层就有电流行成,反而对信号形成干扰,因此这种情况下一般采取一点接地,另一端悬空的办法,能避免此种干扰形成。两端接地屏蔽效果更好,但信号失真会增大。请注意:两层屏蔽应是相互绝缘隔离型屏蔽。如没有彼此绝缘仍应视为单层屏蔽。最外层屏蔽两端接地是由于引入的电位差而感应出电流,因此产生降低源磁场强度的磁通,从而基本上抵消掉没有外屏蔽层时所感应的电压。最内层屏蔽只有一层屏蔽层,如果两端接地,屏蔽层就有可能再测一圈,防止差模电压对信号造成干扰。所以,最内层屏蔽只有一端接地。四芯电缆两点接地是为了平衡,其他两点都接地,但在实际施工中,很难全部完美接地,从而使屏蔽层本身成为最大的干扰源。

铝芯2x120平方VLV22电缆220v下功率为52.36kw。铝芯2x120平方VLV22电缆的安全载流量为238A，所以功率：238x220=52.36kw。

电缆屏蔽层接地的问题为降低电场和磁场的干扰，二次控制系统中广泛使用屏蔽电缆。屏蔽电缆的屏蔽层如何接地一直是一个令人关注的问题，继电保护的相关反措要求屏蔽电缆要两端接地，而实际工作中（至少在思想上）电缆屏蔽层接地有两种方式：一点接地或两端接地。对于通过电容耦合的电场干扰，一点接地即可大大降低干扰电压，发挥屏蔽作用。对于通过感应耦合的磁场干扰，一点接地不能起到屏蔽作用，只有两端都接地，外部干扰电流产生的磁场才能在屏蔽层中感应产生一个与外部干扰电流方向相反的电流，这个电流起到抵销降低干扰电流的作用，即起到屏蔽作用。铠装层用螺栓和铜导线连接到接地端子即可。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线，主要用于化工、冶 金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热，用量最大的是铠装热电偶。

电缆屏蔽层及接地线的作用是：屏蔽层分作内屏蔽和外屏蔽两部分。它们都是为了使电缆导体与绝缘层、电缆绝缘层与内护层有良好的接触，消除由于导体表面和内护层表面不光滑所引起的表面电场强度的增加，一般在导体的表面包有金属化纸带（厚度为0.12mm的电缆低的一面，贴有厚度为0.014mm的铝箔以及橡塑电缆的薄铜皮）或半导体纸带。电缆加装接地线，主要是为了保护在电缆发生绝缘击穿故障或线芯中通过较大故障电流时，金属护套的感应电压可能使得绝缘击穿，引起电弧，使金属护套烧穿。

屏蔽层应单端接地，一般在柜侧接地，禁止双端接地（会产生环流对信号有干扰），传感器如本身有保护端子的话那是靠电缆连接至PLC而不是用屏蔽层连。九针头一般用三芯（2、3、5，2、3、9，3、4、9），第三芯就是焊屏蔽层的。

铝芯1*50平方电缆220v下功率为40.92千瓦。因为铝芯1*50平方电缆的安全载流量为186A，所以功率计算：186*220=40.92千瓦。

1、求64KW系统的额定电流（以三相380V，功率因数0.8为例）Ie=64KW/（根号3x380Vx0.8）=122A2、根据Ie，查表求电缆截面积（以三芯+1芯铜电缆空气中敷设为例）经查3x70mm2+1x35mm2 的安全载流量是145A>Ie。3、结论三相380V，64KW系统可选用3x70mm2+1x35mm2铜芯电缆。

根据变压器容量和电压可以计算高压侧电流 2500/(1.73*35)=42A 可以根据电流选择电缆截面。一般要考虑长度，压降，损耗等因数，电缆截面积选择大点可保证其安全系数。

单根电线是不能带屏蔽层或穿钢管，否则通过电流会产生涡流而发热的。有回路的双线或多线就可以相互抵消，穿钢管就没问题的。

是铜芯ZR-YJV 3*95平方电缆。

185平方的电缆线明线敷设安全截流量约468A，按照断路器的配线标准，漏电断路器可以选择400A。

漏电保护器的选择原则：1、 漏电保护器的技术条件应符合GB6829的有关规定，并具有国家认证标志，其技术额定值被保护线路或设备的技术参数相配合。2、 根据电气设备的供电方式选用漏电保护器 ① 单相220V电源供电的电气设备应选用二极二线式或单极二线式漏电保护器 ② 三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。③ 三相四线式380V电源供电的电气设备，或单相设备与三相设备共用的电路，应选用三极四线式，四极四线式漏电保护器 3、 根据电气线路正常泄露电流，选择漏电保护器的额定漏电动作电流 ① 选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常泄露电流值，必要时可通过实际测量取得被保护线路和设备的正常电流值 ② 选用的漏电保护器的额定漏电不动作电流，应不小于电气线路和设备的正常泄露电流的最大值的2倍 4、 根据电气设备的环境要求选用漏电保护器 ① 漏电保护器的防护等级英语环境条件相适应。② 对电源电压偏差较大的电气设备应优先选用电磁式漏电保护器。③ 在高温或特低温环境中的电气设备应优先选用电磁式漏电保护器。④ 雷电活动频繁地区的电气设备应优先选用冲击电压不动作型漏电保护器 ⑤ 安装在易燃、易爆、潮湿或有腐蚀性气体等恶劣环境中的漏电保护器，应根据有关标准选用特殊防护条件的漏电保护器，否则应采取相应的防护措施。

关于电线，电缆的检验依据：1、《额定电压450/750v及以下聚氯乙烯绝缘电缆》GB5023-19972、《额定电压450/750v及以下聚氯乙烯绝缘电缆电线和软线》JB8734-19963、《额定电压450/750v及以下橡皮绝缘电缆》GB5013-19974、《额定电压35KV及以下铜芯铅芯塑料绝缘电力电缆》12706-91检验项目：导体电阻，耐压试验，绝缘电阻，结构尺寸检查，老化前机械性能测试及标志等检验。取样范围：仅对50mm2及以下的220/380V用电线路的电线进行取样送检，其余部分应根据实际情况决定是否取样或取样的批量。取样批量：按照进场的同一生产厂家，同一规格型号的材料数量为基数进行取样，材料数量(长度)在1万m及以下的取一组试样，一万米以上的按2万米取样一组，但取样数量不少于两组。

铜芯单芯240平方电缆的直径是17.49mm。根据圆面积公式S=πr²，S为240，r为半径，则r=√(240/3.14)，根据直径公式d=2r，所以直径等于17.49mm。

环境温度为25℃，铜芯2×25平方电缆的安全载流量是135安。

不一定，消防电缆电线管的长度要根据消防电缆电线的长度而定。

屏蔽层完全可以二端接地，比如前置输出到音量电位器，或音量电位器到功放，事实上几乎所有功放或放大器都是用双芯屏蔽线来传输立体声信号的，而屏蔽层也是二头都接地的，而且是各自就近接地才行。所谓的单端接地是为了不让屏蔽层作为电源地线来连接二部分电路，这二个电路的地线仍应单独从电源上引出才行，直观上就是拔掉这根信号线后这二部分电路仍能各自正常工作。屏蔽线只能作为信号传输用。

随行电缆规格型号在每根电缆的绝缘皮上面，从绝缘皮上可以直接了解到电缆线的规格型号。电缆规格型号其实是代表着电缆的芯数以及截面面积，也是电缆选择的一种参考数据，每个电缆字母的数字都是有特殊含义的。

一芯500平方铜芯YJV22电缆的承载电流是1022安；铝芯3x6+1x4平方VLV22电缆承载电流是30安。

是的，半导体层是就是主绝缘层外边的一层黑色的、薄的那一层。

首先通讯电缆要买屏蔽电缆。一般屏蔽电缆在橡胶皮里面都有一个屏蔽层。将屏蔽层接到控制柜的地线接在一起。另外如果通讯线走地沟的时候 如果地沟里面有大电流线路 可以考虑套镀锌管，也能有效的屏蔽干扰。另外如果plc通讯走以太网的形式 网线要买超六的线，然后选用工业级的交换机。

看具体情况；要求严格的是不允许的，要求不严格的可以。很多系统屏蔽线要连接到地线的，这样感应的电荷才可以泄放出去。但如果当作回路中的地线，则此屏蔽线就有电流流过，不仅起不到屏蔽，反而可能增加干扰屏蔽线是使用网状编织导线把信号线包裹起来的传输线 一般为编织铜网或铜泊（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体干扰同时降低传输信号的损耗。
