电缆屏蔽层焊接

电缆屏蔽层焊接:为保证接地线的质量,在预埋件和线盒之间装设电缆接地汇流排,用电缆压接管、绕组、夹板或其它电缆,形成一个封闭的屏护,保护线芯根部在15~20mm外侧均匀而密封地包裹密封胶,防止水和潮气进入屏护。电缆屏蔽层处理:由于屏蔽层不同,可分为铝箔、铜网、铜网和铝网,线芯由铜箔、铜丝编织而成;屏蔽层可用来包导线,铜丝与线芯绝缘之间由铝制成,并且可根据不同的情况加入连接多股导线。扩展资料:估算口诀:二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。说明:口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。倍数随截面的增大而减小。“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为 2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。

电缆屏蔽层焊接地点要做好以下准备:(1)严格按照工艺规程操作,非铠装电缆要每隔2-3米装设固定接地线。(2) 接地线采用黄绿相间线。(3)焊机、烙铁、炉渣等导电工具应在不同位置均匀分布,保持适量的电位。(4)表面电阻应采用平滑的无氧铜板或用烙铁处理,焊接时应从焊机方向擦向外侧。(5)采用焊锡,焊接时注意清洁绝缘层。(6)电焊机、焊接电缆与焊机焊机焊线的距离,应能均匀分布,不得少于2根。(7)焊接接地线时,应尽量避免有中间接头。(8)焊机应由持证电工接线柱或接线柱组成,严禁任何人操作。电焊机、焊钳应有夹持、焊接或短路连线。(9)铜鼻子应采用完全压接,不得浸水。(10)使用焊锡,应及时处理,防止焊钳上的氧化腐蚀绝缘。(11)焊接地线(焊钳)的质量,应符合焊机额定功率。(12)搭铁线时,应注意搭接长度,搭接长度应符合被焊操作强电压试验要求。(17)搭接时,注意防止焊钳表面毛刺,防止被焊物扎伤。应防止被焊钳上铁线,必须搭接时注意搭接长度,搭接长度应符合制造厂规定的要求。应保证搭接长度符合被焊操作强电压要求。(17)铜鼻子的连接,应采用压接、焊接、搭接等专用设备进行压接,并注意防止由于接触不良引起的焊钳表面出现电弧,导致接触电阻过大而发生事故。应按规定正确接线,并注意观察接地线的长度和横断面。

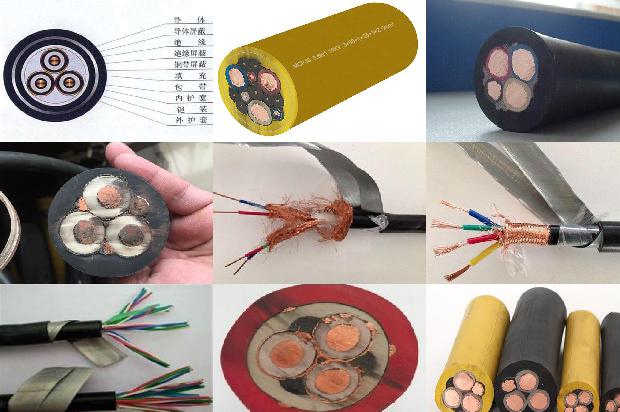

在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。电缆导体由多股导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位，并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电。这一层屏蔽，又称为内屏蔽层。在绝缘表面和护套接触处，也可能存在间隙，电缆弯曲时，油纸电缆绝缘表面易造成裂纹，这些都是引起局部放电的因素。在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电。

举个例子：航空线缆是飞机系统传送电信号和向各种机载设备输送电能的媒介，它是飞机的神经系统，若飞机某系统的线缆失效，必然会引起若干控制信号或能源中断，影响飞机飞行或执行任务，线缆不像其他机载设备那样有坚硬的外壳保护，是一种软的实体。如屏蔽层的破坏，但这种实际上存在的破坏会干扰飞机的某些使用性能，如某型飞机所用的外协电缆就因屏蔽层工艺问题产生严重的电磁干扰现象，最终无作法完成正常的飞行任务，飞机上的电子设备和线缆很多，不可能完全实现电磁兼容，只能利用各种手段减小电磁干扰，使其不影插响飞机的使用性能。

电缆屏蔽层及接地线的作用是：屏蔽层分作内屏蔽和外屏蔽两部分。它们都是为了使电缆导体与绝缘层、电缆绝缘层与内护层有良好的接触，消除由于导体表面和内护层表面不光滑所引起的表面电场强度的增加，一般在导体的表面包有金属化纸带（厚度为0.12mm的电缆低的一面，贴有厚度为0.014mm的铝箔以及橡塑电缆的薄铜皮）或半导体纸带。电缆加装接地线，主要是为了保护在电缆发生绝缘击穿故障或线芯中通过较大故障电流时，金属护套的感应电压可能使得绝缘击穿，引起电弧，使金属护套烧穿。

买一段同轴线、一个3.5小插头和一个RCA插头，把插头的后盖拆下来，把俩后盖穿到同轴线上，用电烙铁、焊锡把同轴线的芯线焊接到3.5小插头和RCA插头的芯端子上，屏蔽层线焊接到3.5小插头和RCA插头的外皮端子上，扣好后盖，一根3.5头转RCA头数字同轴连接线。

铜芯5芯300平方电缆100米含铜量为1335千克，铜的密度为8.9，则5x300x8.9x100=1335千克。

铜芯三芯35平方YJV22电缆的直径是11.57毫米。根据圆面积公式S=πr²，S为105，r为半径，则r=√(105/3.14)，根据直径公式d=2r，所以直径等于11.57毫米。

额定电压10千伏电缆测相间绝缘电阻步骤与方法如下：1 该高压电缆首先要断电，放电等，2 用高压摇表(1千伏)两棒分别搭两相线，3 高压摇表分别要摇30一60秒钟时间并观看摇表读书等。要注意的是摇表搭两相要分三次才能正确测出三相电缆的绝缘阻值等。

屏蔽网线含有屏蔽层，对有强干扰的环境具有抵抗的作用，且对数据安全有保密作用，同时它的布线要求相对也很高，通常敷设屏蔽网线都是要求系统全部是屏蔽部件，包括电缆、插座、水晶头等配件都是要有屏蔽功能的，布线环境也需要有良好的地线系统，如果屏蔽网线如果接地不好，就加大衰减，且没有屏蔽效果。如果布线环境没有强干扰，并且对数据的安全没有特别的保密性，还是选择用非屏蔽网线，但最好是选择无氧铜材质网线。因为屏蔽网线需要良好的接地，也同时给布线带来了一定困难，由于布线较困难和成本高，一般强干扰的情况下才会使用屏蔽网线，普通环境下较好不要使用屏蔽网线，也没有必要去使用屏蔽网线。非屏蔽网线就可以很好的传输信号。屏蔽网线布线时，较基本要注意的一点就是整个屏蔽系统，（如屏蔽配件水晶头、插座等。）都应该具备屏蔽效果，并且两端正确接地的情况下才起作用。屏蔽网线如果接地不好，就起不到屏蔽作用，并且在传输信号的过程中，衰减会增大，比非屏蔽网线的效果还不好。

载流量大 管形母线的主体为空心铜管或铝合金管，表面积大，相对常规矩形母线，其导体表面电流密度分布均匀，最高额定电流可达12000A 绝缘性能好 管形母线采用密封屏蔽绝缘方式，外壳接地电位为零，母线表面电场分布均匀，电气绝缘性能强。可以直接通过电缆沟和电缆夹层 机械强度高 管形母线主体允许应力为矩形母线的4倍，可承受的短路电流大，机械强度高，使得母线支撑跨距最大可达8米 散热好、温升低 管形母线为空心导体，母线两端开有通风孔，内径风道能自然形成热空气对流，散热条件好相比常规母线要好。

1、屏蔽电磁干扰：电力电缆通过的电流比较大，电流周围会产生磁场，为了不影响别的元件正常工作，屏蔽层内部可以包裹信号或动力导线，通过两种方式起到防止电磁噪声干扰的作用。2、接地保护作用：防止电缆芯线发生破损电流泄露出来，加了屏蔽层的电缆可以让泄露的电流流入接地网，把干扰电流有效地导入大地，起到安全保护的作用。3、抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力，有效地滤除不必要的电磁波。

中间两根是数据线，外侧两根是电源线，把屏蔽线当电源“—”线就行，不过一般别这么用，USB电缆不贵。如果不靠USB供电的话，只焊接中间两根数据线就行。

4芯120平方铜芯电缆70米含铜量为299.04kg，铜的密度为8.9，则4x120x8.9x70=299.04kg。

这要看谐波干扰的强度的。如果是谐波强大较大的情况下，作用是微乎其微的；在谐波干扰较小的场合，会有一定的效果。这么说，屏蔽层可以阻止谐波进入电缆线中，但阻拦下来的谐波，必须要找到出口才行，这个出口就是接地。

ZR-YJV0.6/1kv四芯16平方铜芯电缆380v下功率为59.3千瓦。

ZR-YJV0.6/1kv四芯16平方铜芯电缆的载流量为106A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），所以P＝√3UIcosφ＝1.732x380x106x0.85=59.3千瓦。

铜芯ZR-YJV 3*185平方电缆安全电流表：

型号	ZR-YJV
平方	185
芯数	3
载流量	415
材质	铜
敷设方式	埋地敷设
电压等级	0.6/1kv

单相380V 输出电流500安培的焊机，输入线用2X6平方毫米的国标电缆线即可 三相380V 输出电流500安培的焊机，输入线用3X4平方毫米的国标电缆线即可 焊机外壳10平方毫米的铜芯电缆安全接地 输出线：焊钳线 地线一样。线径推荐国标50平方毫米的国标焊把专用软电缆线即可 焊机负载率低于60%可以用非标50平方毫米的焊把线 电焊机 电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，使被接触物相结合的目的。其结构十分简单，就是一个大功率的变压器。

变频器与电机之间的屏蔽是防止电机的感应电干挠变频器的正常工作，但电流在导线内流动就会产生电磁波，只要电磁波的强度不很大，又使用的屏蔽线，因此不至于干挠到变频器正常工作，就无关紧要。电磁波不是电流，相当于静电，所以变频器与电机之间的屏蔽线的屏蔽层带电。

95电缆一米大约为0.8455公斤。95平方的裸铜电缆计算方式为：95×1000×8.9=845.5克=0.8455公斤，其中1000是毫米，8.9是铜的比重。电力系统采用的电线电缆产品主要有架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸力缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电力设备用电气装备电线电缆等。

国家标准2x4平方的线载流量是30A，负荷6千瓦，8千瓦差不多就有些发热了。国标允许的长期电流：2x4平方铜芯电线是25-32A。这是理论安全数值，极限数值是8000w。电表应该选用10(20)安培的。按公式计算，三相(380v)应该不大于，铜：28kw；铝：22kw(功率因数为1时，而且距离不远)，单相时(220v)不应大于，铜：10kw；铝：7kw。结论：2×4m㎡电缆能带7千瓦。

两芯2.5平方铜芯电缆220v下功率为6.05kw。两芯2.5平方铜芯电缆的载流量为27.5A，所以27.5*220=6.05kw。

VV22 4x240+1x120平方铜芯电缆380v下功率为228249.89w。VV22 4x240+1x120平方铜芯电缆的载流量为408A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则408x380x1.732x0.85=228249.89w。

屏蔽网线指的是内部有屏蔽层的网线，屏蔽层指的是铝箔和编织网。单屏蔽网线的屏蔽层只有一层铝箔纸，双屏蔽网线在对绞线外包裹着一层铝箔，并有一层金属编织网，双屏网线和非屏蔽网线是根据的使用的环境不同来区分的，双屏蔽网线主要是用有强干扰的环境中，非屏蔽网线是使用在普通日常的网络环境中。(1)双屏蔽：网线和非屏蔽网线从内部结构上就非常容易区分的，双屏蔽网线内部是有一层金属屏蔽网和一层铝箔，双屏蔽网线也称为双屏带网网线。而非屏蔽网线内部只有4对网线。(2)网线：内部的线对是按逆时针方向紧密的缠绕在一起的，两两相互缠绕的做法有利于减低内部的串扰和减少外部的干扰，在普通的网络环境下，微弱的电磁干扰对非屏蔽网线并不造成影响，网线内部的线芯采用两两缠绕的方式，网线绞距指的是内部线对双绞扭绕一节的长度就是绞距，用来表示每对线对相互缠绕的紧密程度。网线内部每一对线对都是按逆时针方向双绞，并且每一对的绞距都是不同的，这种相互缠绕改变了电缆原有的电子特性，可以抵御一部分外界的电磁干扰，还可以为了减低自身信号带来的串扰问题。当布线环境存在强干扰影响的时候，就会影响到网络的传输效果，严重的会导致传输信号中断，布线环境有高压电线或者音响设备的强电流线时，网络传输信号不稳定的现象更加明显，像这种情况就要使用双屏蔽网线来屏蔽强干扰的信号，来保持网络传输信号的正常。(3)双屏蔽网线：在布线的过程中是比非屏蔽网线的要复杂，要求布线系统中，全部配件都是需要具有屏蔽的性能，并且需要有良好的地线系统，如果接地不好，使屏蔽层反而成为最大的干扰源，导致性能甚至可能还不如非屏蔽双绞线，所以在必要时才使用屏蔽网线。

为了使绝缘层和电缆导体有较好接触，消除导体表面的不光滑（多股导线绞合产生的）所引起导体表面电场强度的增加，一般在导体表面包有金属化纸带或半导体纸带的内屏蔽层。所谓金属化纸，就是厚度为0 12mm的电缆纸的一面，贴有厚度为0.014mm的铝箔。所谓半导体纸，即在一般电缆纸浆中，掺入胶体碳粒所制成的纸。塑料、橡皮绝缘电缆的内屏蔽材料分别为半导电塑料、半导电橡皮 为了使绝缘层和金属护套有较好的接触，一般在绝缘层外表面均包有外屏蔽层。外屏蔽用材料与内屏蔽材料相同，有时还外扎铜带或编织铜丝带。油浸纸绝缘分相铅包电缆各芯的铅包，都具有屏蔽电场的作用，为了防止电缆在运行中由于纸绝缘和铅包的膨胀系数不同，可能造成纸绝缘与铅包间微小的间隙会产生游离，所以在分相铅包电缆内，也加绝缘外屏蔽，使间隙产生于铅包与屏蔽层之间而不形成游离放电 国产的纸绝缘电力电缆，多采用半导体纸作为外屏蔽层。因为半导体纸一方面可与金属化纸一样起电屏蔽作用，同时它可吸附浸渍剂杂质离子，增加绝缘层的稳定性。

主干电缆就是与电源直接连接的电缆。分支电缆就是从分接箱出来到各用户(或车间)的电缆，配线电缆就是电器连接配电箱的电缆。主干电缆和配线电缆数量不应该相近。主干电缆是一条或两条，分支电缆最少两条以上，分支电缆则更多。

2芯4平方铜芯电缆载流量表：

平方	材质	载流量
2芯4平方	铜	39
