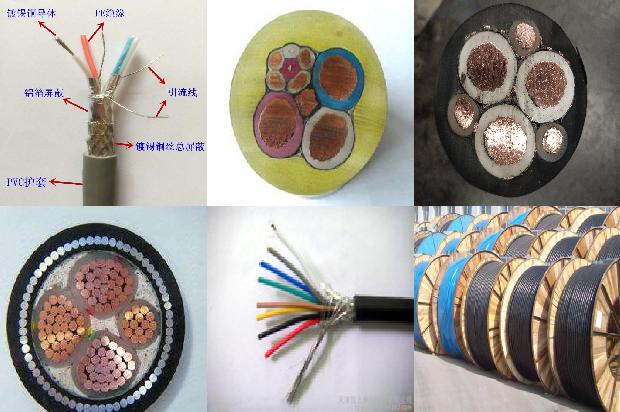

屏蔽层电源线

屏蔽层电源线1卷为100米。

铜芯YJV一芯70平方电缆220v下功率为62.7kw。铜芯YJV一芯70平方电缆的安全载流量为285A，所以功率：285x220=62.7kw。

电缆接地线接到铠装层就可以了。

屏蔽 抑制干扰，防静电因为电力电缆通过的电流比较大，电流周围会产生磁场，为了不影响别的与元件，所以加屏蔽层可以把这种电磁场屏蔽在电缆内。可以起到一定的接地保护作用，如果电缆芯线内发生破损，泄露出来的电流可以顺屏蔽层流如接地网，起到安全保护的作用。如果是控制电缆，别的没什么区别，只是在很多地方，特别是计算机系统的控制电缆，这里的屏蔽层是用来屏蔽外来影响的，因为其本身电流很弱，非常怕外界的电磁场影响。

是铜芯YJV0.6/1kv-1.8/3kv双芯150平方电缆。

查YJV电缆载流量表，单芯1200平方铜芯YJV电缆安全电流是1321A。

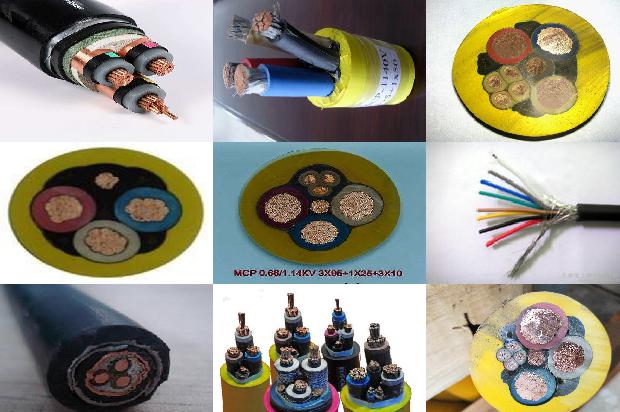

屏蔽层外层是阻水缓冲层，再外层是金属护套层，再外层是聚乙烯护套层（此层绝缘），聚乙烯护套外层涂石墨粉。所以屏蔽层和石墨涂层中间有绝缘。

二点五平方的电缆，四芯的线。

屏蔽层应单端接地，一般在柜侧接地，禁止双端接地（会产生环流对信号有干扰），传感器如本身有保护端子的话那是靠电缆连接至PLC而不是用屏蔽层连。九针头一般用三芯（2、3、5，2、3、9，3、4、9），第三芯就是焊屏蔽层的。

在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。电缆导体由多股导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位，并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电。这一层屏蔽，又称为内屏蔽层。在绝缘表面和护套接触处，也可能存在间隙，电缆弯曲时，油纸电缆绝缘表面易造成裂纹，这些都是引起局部放电的因素。在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电。

YJV22 1x10平方铜芯电缆1米铜重量是0.09千克，铜的密度是8.9，则1x10x8.9x1=0.09千克。

铜芯1*50平方电缆电流表：

平方	50
芯数	1
型号	VV22
载流量	191
材质	铜
温度	25℃

是VLV22 3芯400平方铝芯电缆。

屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

对于电场、磁场屏蔽层的接地方式不同。可采用不接地、单端接地或双端接地总结：单端接地：1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。或者说它能够避免波长 λ 远远大于电缆长度 L 的频率干扰。L<λ /202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声 这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。3) 连续测量值的上下波动和永久偏差表示有低频干扰。4) 屏蔽层的单端接地对于那些对低频干扰敏感的电路（模拟量电路）来说是可取的。双端接地：1) 确保到电控柜或者插头（圆形接触）的连接经过一个大的导电区域 （低感应系数）。选择金属在金属上比非金属在非金属上要好。2) 由于有些模拟量模块使用了脉冲技术（例如：处理器和 A/D 转换器集成在同一模块中），建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。3) 偶尔的功能失灵表明有高频干扰 这是导线等电位连接无法消除的。4) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差 5－10 倍，不能用作数字信号电缆。5) 不要将屏蔽层接在插针上，避免“猪尾巴”现象。6) 除去电缆的端点以外，屏蔽层多点接地是有利的。7) 要时刻注意屏蔽层的并联阻抗应该小于自身阻抗的 1/10。电缆桥架、机械框架、其它屏蔽层或者其它并行电缆都能够使系统作到等电位。8) 如果当屏蔽层双端接地时电缆屏蔽层发热，或者屏蔽层碰到电控柜外壳或者屏蔽总线时打火，说明等电位连接不可靠。

16A 用 4平方的线32A 用 6平方的线64A用 16平方的可以一直长时间这样的电流状态下工作，线缆不会发热导致火灾隐患，非常安全。前提是必须买正规品牌线缆，并且是铜芯线缆。

ZR-YJLV 3芯70平方铝芯电缆埋地敷设安全载流量是203安。

按照《GB50217-2007电力工程电缆设计规范》的规定：双层绝缘隔离屏蔽的电缆，其最外层屏蔽层应该两端接地，最内层屏蔽应一端接地。

三芯70平方铜芯电缆额定电流表：

芯数	三
平方	70
型号	VV22
载流量	165
材质	铜
敷设方式	空气中敷设
温度	25℃

考虑到安全因素，电源线一般电流密度按3A/mm2；若你的变压器为输入AC220V；输出为12V/2A，则输出功率P=12×2=24W，变压器效率取70%，则输入功率24÷0.7=34W，故1平方的电源线可以带这样的变压器20个。

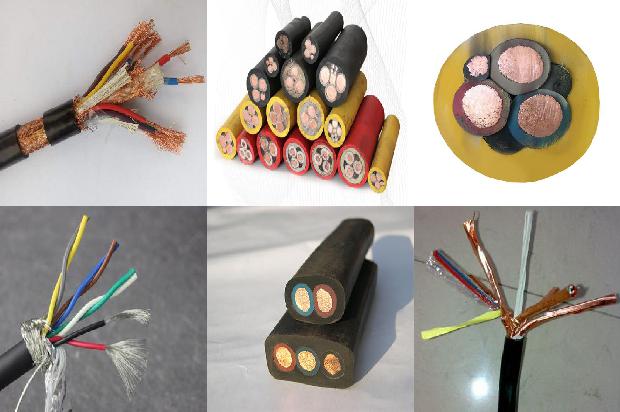

单屏蔽是指单一的屏蔽网或屏蔽膜，其中可包裹一条或多条导线。多屏蔽方式是多个屏蔽网，屏蔽膜共处于一条电缆中。有的用于隔绝导线之间的电磁干扰，有的是为了加强屏蔽效果而采用的双层屏蔽。屏蔽的作用机理是将屏蔽层接地使之隔绝外接对导线的感应干扰电压。

单点接地不会有环流。可能是电流较大，在屏蔽层形成了涡流。如果条件允许的话，建议采用三芯屏蔽电缆，每芯接一根火线，三根火线磁场互相抵消，可以较好的抑制涡流。

1，静电屏蔽体：由逆磁材料（如铜、铝）制成，并和地连接。静电屏蔽体的作用是使电场终止在屏蔽体的金属表面上，并把电荷转送入地。2、磁屏蔽体：由磁导率很高的强磁材料（如钢）制成，可把磁力线限制于屏蔽体内。3、电磁屏蔽体：一般也采用逆磁材料（如铜、铝）制成，主要用来遏止高频电磁场的影响，使干扰场在屏蔽体内形成涡流并在屏蔽体与被保护空间的分界面上产生反射，从而大大削弱干扰场在被保护空间的场强值，达到了屏蔽效果。有时为了增强屏蔽效果，还可采用多层屏蔽体，其外层一般采用电导率高的材料，以加大反射作用，而其内层则采用磁导率高的材料，以加大涡流效应。

铜芯YJV0.6/1kv-1.8/3kv双芯6平方电缆220v下功率为16.28千瓦。因为铜芯YJV0.6/1kv-1.8/3kv双芯6平方电缆的安全载流量为74A，所以功率计算：74x220=16.28千瓦。

查电缆载流量表，铜芯4*16平方电缆载流量是65安。

按照布线规范来说：没有超五类2对的双绞线，不管是屏蔽还是非屏蔽的。2对的一般都是3类的，不可能是五类 用途不一样：4对的一般用来传输网络信号，2对的一般用来传输电话信号。

按普通网线接法，或者用六类屏蔽水晶头，反正都是要剪去那些屏蔽层。

此种电缆是做控制用的信号电缆，一般线径较细。用途广泛。比如监控，消防，通讯等等。
