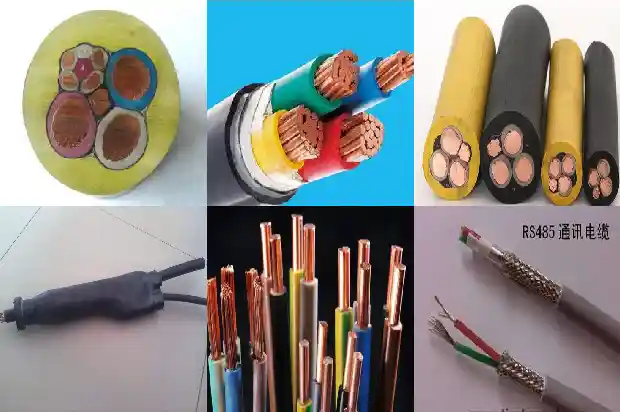

RS485屏蔽电缆

RS485屏蔽电缆是可以邮寄样品的。

VLV 是这个电缆的型号 代表的是聚氯乙烯护套铝芯电缆3*25+1*16 意思是共4个芯 其中3个是25平方 1个是16平方 其中3个25的是火线 1个16的是零线 是国家标准。

BV-1x2.5平方铜芯电缆安全电流表：

平方	2.5
芯数	1
型号	BV
载流量	27
材质	铜
电压等级	0.45/0.75kv

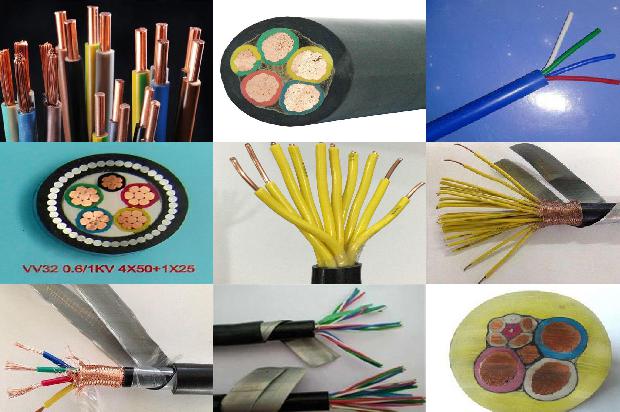

RS485电缆的型号通常有两种：RⅤⅤSP2*线径、STP-120欧姆。其实它们是一个类型的电缆，前者是国标线型号，后者是美规线缆的型号。以国标线为例，比方说型号是RVVS S2×0.75，R是指软线，2×0.75是说电缆有两根线，每根线的线径是0.75方，S是指这两根线是双绞的，P的意思是在双绞线外有屏蔽网，ⅤV的意思是说信号线和线缆最外层各有绝缘层。

ZR-YJV0.6/1kv三芯10平方铜芯电缆380v下功率为44754.88w。ZR-YJV0.6/1kv三芯10平方铜芯电缆的载流量为80A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则80*380*1.732*0.85=44754.88w。

rs485对导线的要求不是很严格，只要有足够的强度并且传输距离不超过1km就不会有太大的问题，导线如果很粗反而由于阻抗太低而影响传输效果，传输导线的特性阻抗保持在75ohm-200ohm比较合适。

2芯50平方铜芯YJV电缆1000米铜重量是890000克，铜的密度是8.9，则2*50*8.9*1000=890000克。

准确的说，rs485是一种总线的硬件协议，485接口电路只不过是实现这个协议的实施方式而已。在专业上，485协议属于物理层协议，也就是它规定了用什么样的接口方式、产生什么样的逻辑、用什么样的电缆等等。而总线上跑什么样的数据，跑的速度是多少，数据代表的含义是什么？这些都不是485总线定义的范畴。

不对 应该用2对双绞线，而不是4芯线，两种结构的分布电容不一样。并且只能传输直流电，交流电有低频干扰。

四芯6平方铝芯电缆80米含铝量为5.18公斤，铝的密度为2.7，则4x6x2.7x80=5.18公斤。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。485总线的通讯距离可以达到1200米。根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。二、RS485线缆在一般场合采用普通的双绞线就可以，在要求比较高的环境下可以采用带屏蔽层的同轴电缆。在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。理论上RS485的最长传输距离能达到1200米，但在实际应用中传输的距离要比1200米短，具体能传输多远视周围环境而定。在传输过程中可以采用增加中继的方法对信号进行放大，最多可以加八个中继，也就是说理论上RS485的最大传输距离可以达到9.6公里。如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。

转到485的情况下，其实每个485口都收到了信息，根据协议来说，帧数据里面的地址是用来区分执行节点的，在每个485节点上的程序改动一下，只要接收到帧数据里面的命令就执行，但是这样容易造成485网络数据拥堵 RS485通信，每个设备通常是要有地址的，主从机通信时是按地址进行的。当主机向多个设备发送数据时，可以采用广播模式，即对所有从机发送。而从机接收到数据后不允许返回数据的。这可以在通信协议中加上广播模式，要是用modbus协议通信，就带有广播模式。

Modbus 协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。此协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。当在一Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。如果需要回应，控制器将生成反馈信息并用Modbus协议发出。在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。采用RS485、RS232通讯 接口时，传输电缆的长度如何考虑？在使用RS485、RS232通讯 接口时，对于特定的传输线经，从发生器到负载其数据信号传输所允许的最大电缆长度是数据信号速率的函数，这个长度数据主要是受信号失真及噪声等影响所限制。最大电缆长度与信号速率的关系曲线是使用24AWG 铜芯双绞电话电缆（线径为0.51mm），线间旁路电容为52.5PF/M，终端负载电阻为100 欧 时所得出。当数据信号速率降低到90Kbit/S以下时，假定最大允许的信号损失为6dBV 时，则电缆长度被限制在1200M。实际上，在实用时是完全可以取得比它大的电缆长度。当使用不同线径的电缆。则取得的最大电缆长度是不相同的。例如：当数据信号速率为600Kbit/S 时，采用24AWG 电缆，由图可知最 大电缆长度是200m，若采用19AWG 电缆（线径为0.91mm）则电缆长 度将可以大于200m；若采用28AWG 电缆（线径为0.32mm）则电缆长度只能小于200m。RS232，RS422，RS485是电气标准，主要区别就是逻辑如何表示。RS232使用12V，0-12V电压来表示逻辑，（-12V表示逻辑1，12V表示逻辑0），全双工，最少3条通信线（RX，TX，GND），因为使用绝对电压表示逻辑，由于干扰，导线电阻等原因，通讯距离不远，低速时几十米也是可以的。RS422，在RS232后推出，使用TTL差动电平表示逻辑，就是两根的电压差表示逻辑，RS422定义为全双工的，所以最少要4根通信线（一般额外地多一根地线），一个驱动器可以驱动最多10个接收器（即接收器为1/10单位负载），通讯距离与通讯速率有关系，一般距离短时可以使用高速率进行通信，速率低时可以进行较远距离通信，一般可达数百上千米。RS485，在RS422后推出，绝大部分继承了422，主要的差别是RS485可以是半双工的，而且一个驱动器的驱动能力至少可以驱动32个接收器（即接收器为1/32单位负载），当使用阻抗更高的接收器时可以驱动更多的接收器。所以现在大多数全双工485驱动/接收器对都是标：RS422/485的，因为全双工RS485的驱动/接收器对一定可以用在RS422网络。

防爆区与屏蔽电缆，阻燃电缆没有特别的联系。1.在防爆区里，如果是本安回路，需要使用本安电缆。其余都是普通电缆。2.对于AI，AO信号，要使用屏蔽电缆，最好是分屏+总屏，抗干扰能力更强。对于DI，DO信号，建议至少使用总屏电缆。3.一般石化装置，有易燃易爆的物质，都使用阻燃电缆。

个别有防火要求的场合，得使用防火电缆。4.无论DCS或是SIS，只要没有仪表所在的位置防火要求，没有必要使用防火电缆。

光电隔离器（optoelectronic isolator，英文缩写为OC）亦称光电耦合器、光耦合器，简称光耦。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离 、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

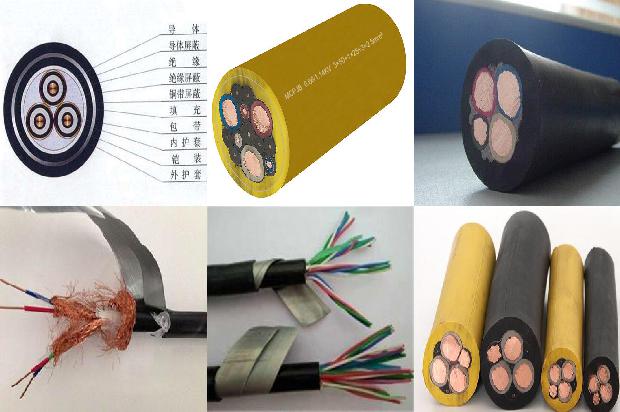

单屏蔽是指单一的屏蔽网或屏蔽膜，其中可包裹一条或多条导线。多屏蔽方式是多个屏蔽网，屏蔽膜共处于一条电缆中。有的用于隔绝导线之间的电磁干扰，有的是为了加强屏蔽效果而采用的双层屏蔽。屏蔽的作用机理是将屏蔽层接地使之隔绝外接对导线的感应干扰电压。

高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。

在制作电缆头时，将钢铠和铜屏蔽层分开焊接接地，是为了便于检测电缆内护层的好坏，在检测电缆护层时，钢铠与铜屏蔽间通上电压，如果能承受一定的电压就证明内护层是完好无损。

理想用线为双绞线：半双工的两线最好用双绞线中的一对，这样两线双绞，加在两线上的干扰电平抵消实现抗干扰效果。全双工时接收两线用一对，发送两线用另一对。RS485没有功率传输要求，所以对线径要求不高。实际工程中，通常采购室外阻水双绞线保证线的保护性能。但有些工程商会用RVV线缆，这也是可以的，但抗干扰性要差些。这样就有工程商采用RVVP线缆（带屏蔽），这个并不好，因为线间电容的加大会影响传输质量，需要降低传输的波特率。波特率的设置与线缆长度（含分支的总长）是有一定对应关系的，线路越长，波特率应该设置的更低比较稳定。无论选择什么样的线缆，尽可能采用总线架构，减少星形联接，分支线尽可能短，尽量采用菊花链的连接方式，即总线接到第一个结点，再跳到下一个结点。未接设备的分支线最好从总线上移除，否则易形成干扰。总线的最未端如果接收信号不佳，可加120欧的线未电阻跨接在信号线两端。中间设备不要加，否则会加大线路损耗，减少设备数量和距离。不同设备的RS485芯片通常会不同，有不同负载的类型的芯片，这些通常工程商没法直接看出。所以也就是说总线上不同设备的最大连接设备数不确定，同样的设备连接数参见设备说明要求就行。

3x4+1x2.5平方铜芯VV22电缆每米铜重量是0.13千克。铜的密度是8.9，则(3×4+1×2.5)×8.9×1=0.13千克。

RS485只是一种硬件接口，他只是把来自单片机UART的信号，翻转电平进行传输，并驱动线缆。所以RS485其实只是一种硬件接口驱动芯片。MODBUS是一种软件协议，规定了一种语言。而RS485相当于喇叭。MODBUS可以跑在RS485上，也能跑在RS232上，也能跑在POWERBUS.同理。RS485上可以用MODBUS，也能用其他自拟协议。协议只是软件。

通常 有 拨码开关，它就是用来 定 设备地址 485 的连接方式为菊花链。

RS485转光纤转换器可以实现一路RS-485在光纤上的透明传输。由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制、交通控制和分布式数据采集等场合，特别适用于变频器控制、电力控制及对电磁兼容性有特殊要求的测控系统。

铜芯3芯50平方YC电缆额定电流表：

型号	材质	载流量
YC 3芯50平方	铜	152

不同电缆用途有所区别通讯领域的：主要减少干扰电力电缆：主要用于接地，在短路时把电流导入大地同时有些电缆屏蔽可以作为铠装起到保护电缆本身的作用6KV以上的交联电缆：内屏蔽防止导体毛刺对绝缘的损坏半导电外屏蔽做实验用66kV以上的屏蔽铝套起到，保护、接地、防水等。在核电等领域用铅套，防辐射。
