电缆线电缆(四)

电缆线电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:1.直流电缆(1)组件与组件之间的串联电缆。(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。(3)直流配电箱至逆变器之间电缆。以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。2.交流电缆(1)逆变器至升压变压器的连接电缆。(2)升压变压器至配电装置的连接电缆。(3)配电装置至电网或用户的连接电缆。此部分电缆为交流负荷电缆,户内环境敷设较多,可按照一般电力电缆选型要求选择。两种电缆均选用相同的电缆,以保证电气性能和机械性能能的保证。3.直流电缆的最大弯曲半径为电缆直径的6倍。4.电缆的寿命一般是几年前的光缆正常使用20年,但直埋 损伤较少。5.电缆维护期限不少于20年,但直埋 损伤较多。电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。

电缆有4种敷设方式。(1)电缆单根绞合导体的形式,电缆垂直敷设时的间距不应小于电缆外径的6倍。

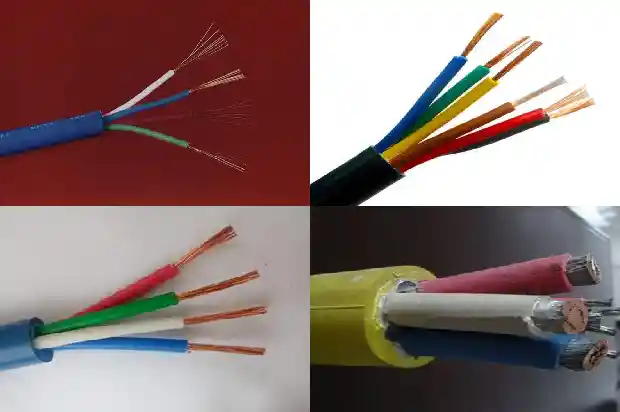

电缆线电缆的线芯主要有单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1。3+1代表了3根相线+1跟地线,3+2代表了3根相线+2跟地线,4+1代表了4根相线+1跟地线。

根绝标准型号,具体的大小型号包括:1平方、1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方等。电缆的规格有:310+26、3185+295、3240+2120。3185+295的电缆一米是6.07KG,3185+295的电缆一米是445KG。电缆都是用平方表示,可以用截面表示,一般电缆截面是圆的,根据截面面积公式S=πrr=π,就可以用圆的面积S=πr,所以S=πr==28.2l=3.14KG。电缆规格表示法:电缆型号+3×电缆截面-T,如VV-3×4+3×185+1×95 或3×95+2×95+1×50。电缆规格表示法:H———市内通信电缆,H———市内通信电缆,H———局用电缆(2——61)。产品用途代码-不标为电力电缆,K-(控制缆),P-(信号缆);导体材料代码-不标为铜(也可以标为CU),L-(铝);内护层代码-Q-(铅包),L-(铝包),H-(橡套),V-(聚氯乙烯护套) 内护套一般不标识;外护层代码-V-(聚氯乙烯),Y-(聚乙烯电力电缆);派生代码-D-(不滴流),P-(干绝缘);特殊产品代码-TH-(湿热带),TA-(干热带),ZR-(阻燃),NH-(耐火),WDZ-(低烟无卤、企业标准)。

150mm2的三芯铜电缆若用在380V系统中，空气中敷设和土壤中敷设时分别可以输送148kW和161kW。计算过程如下（以常见的VV22型3芯电缆为例）：1、查阅VV型0.6/1kV VV22型电缆的载流量VV22型3x150mm2铜芯电缆在空气中敷设时载流量是282A，在土壤中敷设时是305A。2、计算3*120mm2铜芯电缆的输送功率空气中敷设 √3x380Vx282Ax0.8=148458W≈148kW土壤中敷设 √3x380Vx305Ax0.8=160596W≈161kW。

就是6平方毫米电线，1*6的意思就是这根电线是单芯电线，电线的规格是6平方毫米。常用的电线有一平方毫米，规格是一根/1.13mm，1.5平方毫米，规格是一根1.37mm，2.5平方毫米，规格是一根1.76mm，4平方毫米，规格是一根2.24mm，6平方毫米，规格是2.73mm，10平方毫米，规格是7根1.33mm等。

4+1芯25平方铝芯电缆220v下功率为21.12千瓦。4+1芯25平方铝芯电缆的载流量为96A，则96x220=21.12千瓦。

是铜芯1*35平方电缆。

铜芯4x70平方YC电缆安全电流是193安。

查VV22电缆载流量表，4x120+1x70平方铜芯VV22电缆空气中敷设电流是260A。

1×150平方铝芯电缆安全电流表：

平方	材质	载流量
1×150	铝	306

3×16平方铜芯VV22电缆的电流是79安；三芯120平方铜芯ZR-YJV电缆电流是344安。

铝芯ZR-YJLV 3芯35平方电缆空气中敷设的安全载流量是128安。
