芯线屏蔽(四)

芯线屏蔽层链接屏蔽层需要接地。缠绕部分需要将芯线压接,能屏蔽层与芯线外皮的绝缘层基本一致,以便连接牢固。屏蔽层接地方式有三种:变频、大功率电机、变频电机、工业电炉、家用电器、无线电台等。大功率变频电机为了减少电机工作时的发热,变频侧要放置几根细砂及轴承,以免导致电机发热。大功率变频电缆为了减少电机工作时的发热,采用的是三相四线制,也就是我们日常使用的电源线,它是铜芯电缆,除具有黄绿红两种颜色,并且在干燥的环境下用红色的为地线,黑色为地线,黄中带黄绿相间的为接地线。在使用大功率变频器时,要注意电机的机械强度,所用的线材必须要柔软,以免磨损。线径越大,则连接的脚就越粗,需要的性能也越好,以便于安装在同一个地方。安装的时候,一定要注意自身零部件的问题,不能图省事或者担心电缆出现问题,尽可能减少电磁辐射的风险。屏蔽电缆屏蔽层较好是一端接地,屏蔽层要接安全地。屏蔽电缆屏蔽层较好是并连在一起,不能把屏蔽层做为零线。在电缆的最外面,由于里面有一层金属材料(大多是铜丝网),所以屏蔽层的效果更好(注意是与金属网的平行关系)。四、控制电缆的金属屏蔽层除了必须一端接地以外,还要用软铜线将金属屏蔽层和PE保护层焊接在一起。通信电缆的金属屏蔽层除了必须接地以外,还要多加保护接地线。对于TT、TT、BT、II等技术的研究,除了应用的金属材料外,必须要用多股彼此绝缘的单芯电缆。通信电缆的金属屏蔽层以及多芯电缆的金属屏蔽层以及铠装层等。

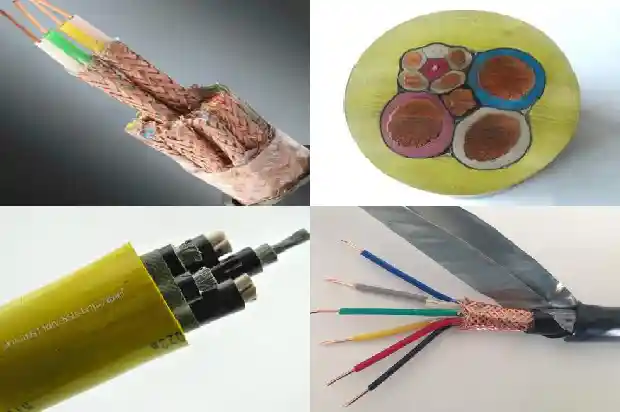

芯线屏蔽钢带铠装控制电缆用途:适用于楼宇对讲系统、仪器仪表、动力照明、防盗报警、自动抄表等工程RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装4、铠装屏蔽电缆:具有抗干扰、耐寒、防辐射等特性,电缆结构:导体:多股裸铜丝或镀锡铜丝绞合为一股铜丝的软铜丝,符合UL AWM 4、最小弯曲半径:15(D)小于等于20倍电缆的外径,套用铜丝的软铜丝编织屏蔽 5、常用规格:0.5、0.75、1KV、10KV、35KV等不同型号的电缆之间的区别1、导线:不同规格、不同温度、不同字母代表的意义:R-连接用软电缆(电线),软结构。V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘。V-聚氯乙烯护套。S-双绞型。A-镀锡或镀银。F-耐高温。P-编织屏蔽。P2-铜带屏蔽。P22-钢带铠装。Y—预制型、一般省略,或聚烯烃护套。2、特征:D-不滴流;F-分相;CY-充油;P-贫油干绝缘;P-屏蔽;Z-直流;B-扁平型;R-柔软;C-重型;Q-轻型;G-高压;H-电焊机用;S-双绞型。3、铠装层:0-无;2-双钢带;3-细圆钢丝;4-粗圆钢丝。4、外被层:0-无;1-纤维外被;2-聚氯乙烯护套;3-聚乙烯护套。

屏蔽接地 为了防止电磁干扰，在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地 屏蔽与接地应当配合使用，才能起到良好的屏蔽效果。主要是为了考虑电磁兼容，典型的两种屏蔽是静电屏蔽与交变电场屏蔽，下面分别介绍 静电屏蔽：当用完整的金属屏蔽体将带电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量异种的电荷，外侧出现与带电导体等量的同种电荷，因此外侧仍有电场存在。如果将金属屏蔽体接地，外侧的电荷将流入大地，金属壳外侧将不会存在电场，相当于壳内带电体的电场被屏蔽起来了 交变电场屏蔽：为减少交变电场对敏感电路（比如多级放大电路、RAM、ROM电路）的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，或将干扰源、敏感电路分别屏蔽，并将金属屏蔽体接地。只要金属屏蔽体良好接地，能极大的减小交变电场对敏感电路的耦合干扰电压，这样电路就能正常工作了 电路的屏蔽罩接地 各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。由于信号电路与屏蔽罩之间存在寄生电容，因此要将信号电路地线末端与屏蔽罩相连，以消除寄生电容的影响，并将屏蔽罩接地，以消除共模干扰 电缆的屏蔽层接地 在某些通信设备中的弱信号传输电缆中，为了保证信号传输过程中的安全和稳定，使用外面带屏蔽网的电缆来使信号的传输稳定，防止干扰其他设备和防止自己被干扰。例如闭路电视使用的是同轴电缆，外面的金属网是用来屏蔽信号的。再如网线里面有8根细金属导线绕制的，其中4根就起屏蔽的作用，保证信号的数字信号地正确 低频电路电缆的屏蔽层接地 低频电路＜1MHz>电缆的屏蔽层接地应采用单点接地的方式，屏蔽层接地点应当与电路的接地点一致，一般是电源的负极。对于多层屏蔽电缆，每个屏蔽层应在一点接地，但各屏蔽层应相互绝缘 V高频电路电缆的屏蔽层接地 高频电路电缆的屏蔽层接地应采用多点接地的方式。高频电路的信号在传递中会产生严重的电磁辐射，数字信号的传输会严重地衰减，如果没有良好的屏蔽，会使数字信号产生错误。一般采用一下原则：当电缆长度大于工作信号波长的0.15倍时，采用工作信号波长的0.15倍的间隔多点接地式。如果不能实现，则至少将屏蔽层两端接地。系统的屏蔽体接地：当整个系统需要抵抗外界电磁干扰，或需要防止系统对外界产生电磁干扰时，应将整个系统屏蔽起来，并将屏蔽体接到系统地上。例如电脑的机箱、敏感电子仪器、某些仪表。设备地：在现在的电子设备中，要出色地完成特定的工作，往往含有多种电路，比如低电平的信号电路（如高频电路、数字电路、小信号模拟电路等）、高电平的功率电路（如供电电路、继电器电路等）。为了安装电路板和其它元器件、为了抵抗外界电磁干扰而需要设备具有一定机械强度和屏蔽效能的外壳。这些较复杂的设备接地是一般要遵循以下原则 50Hz电源零线应接到安全接地螺栓处，对于独立的设备，安全接地螺栓设在设备金属外壳上，并有良好电气连接；为防止机壳带电，危及人身安全，绝对不允许用电源零线作地线代替机壳地线； 为防止高电压、大电流和强功率电路（如供电电路、继电器电路）对低电平电路（如高频电路、数字电路、模拟电路等）的干扰，一定要将他们的将它们分开接地，并保证接地点之间的距离。前者为功率地（强电地），后者为信号地（弱电地），信号地分为数字地和模拟地，数字地与模拟地要分开接地，最好采用单独电源供电并分别接地，信号地线应与功率地线和机壳地线相绝缘； 信号地线可另设一个和设备外壳相绝缘信号地接地螺栓，该信号地螺栓与安全接地螺栓的连接有三种方法，选用那种方法取决于接地的效果：一种是不连接，而成为浮地式，由于浮地的效果不好，建议不采用；二是直接连接成为单点接地式，注意是在低频电路中采用单点接地；三是通过1一3μF电容器连接，而成为直流浮地式，交流接地式。其它的接地最后全部汇聚在安全接地螺栓上，该点应位于交流电源的进线处，然后通过接地线将接地极可靠地埋在土壤中 一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。1、保护地（CG，Cabinet Grounding） 是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。2、逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。3、屏蔽地（AG，Analog Grounding） 也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极 4、DCS系统的接地原则 4.1DCS系统设置的接地装置4.4.1操作台、打印台、服务器柜：设有保护地螺钉 4.4.2继电器柜、UPS柜、配电柜：设有保护地螺钉 4.4.3DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉。系统地(+24V地)悬浮。4.4.4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。4.4.5安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉 4.2信号屏蔽及其接地4.2.1根据有关技术规定要求，计算机或 DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：4.2.1.1当信号源浮空时，屏蔽层应在计算机侧接地；4.2.1.2当信号源接地时，屏蔽层应在信号源侧接地；4.2.1.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空时接现场地)。4.2.1.4当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。4.2.2 DCS系统信号电缆的选择与敷设，应严格按照有关规定执行。屏蔽电缆的屏蔽层应按以上要求进行接地。

为了提高DCS 系统的抗干扰能力，DCS系统开关量输入/输出信号，选用阻燃型对绞铜网屏蔽计算机电缆还是比较恰当的。)。

铜芯1x16平方电缆220v下功率为26400w。铜芯1x16平方电缆的安全载流量为120A，所以功率：120x220=26400w。

铝芯3×70平方电缆200米铝重量是113.4千克，铝的密度是2.7，则3×70×2.7×200=113.4千克。

是三芯300平方铝芯电缆。

1*6平方铜芯电缆的安全载流量是58安；铜芯单芯16平方YJV电缆安全载流量是177安。

是铜芯1×150平方电缆。

准确的说，应该是视频电源线。视频电源最好采用就近取电，尤其对于网络摄像机。一般采用视频电源线，若在室内，就采用RVV3X1.0或RVV2x1.5；室外就要用到KVV线。为了不产生干扰，最好采用带屏蔽的线材。当然，要是穿管，不带屏蔽也可以。要是距离太远，最好采用RVV双绞线，这样可以保证有些摄像头因为晚上补光，而无法正常工作的问题。摄像头电源有直流12v15v18v。交流有18V24V。不管交直流要根据实际使用环境，选择合适材质的线材。就像电力车间煤矿环境，就要采用高阻燃，耐腐蚀的线缆。所以，为了更好的视频质量，建议用带屏蔽的电源线。

2x10平方铜芯电缆的额定电流是58安；ZR-YJV 0.6/1kv 3x240+1x120平方铜芯电缆额定电流是507安。

铝芯三芯150平方电缆的直径是23.94mm。根据圆面积公式S=πr²，S为450，r为半径，则r=√(450/3.14)，根据直径公式d=2r，所以直径等于23.94mm。

1×1200平方铜芯电缆载流量表：

平方	材质	载流量
1×1200	铜	1148
