带屏蔽层电缆线(三)

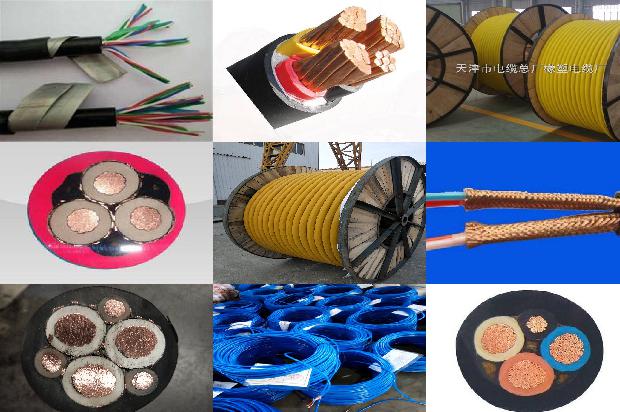

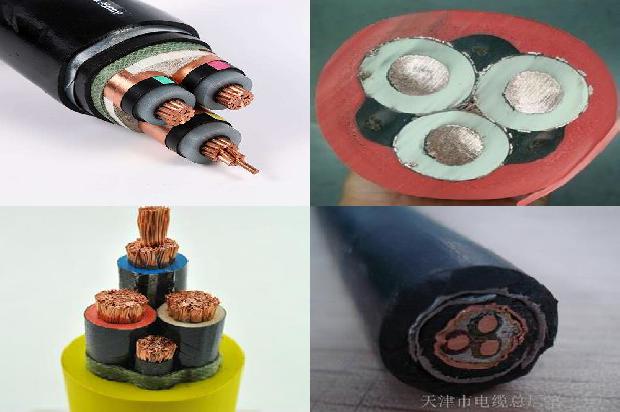

带屏蔽层电缆线,通常为多芯电缆线,这种电缆线里有单芯,三芯,四芯,五芯等等。带屏蔽层的电缆线,通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底,用于电讯或电力输送。1832年,沙俄退伍军官许林格将电报线路埋在地下,六根导线之间彼此用橡胶绝缘后同放在玻璃管内,这就是世界上最早的一条地下电缆。由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。其外可加保护覆盖层,用于传输、分配电能或传送电信号。它与普通电线的差别主要是电缆尺寸较大,结构较复杂。电缆主要由以下4部分组成。1导电线心:用高电导率材料(铜或铝)制成。根据敷设使用条件对电缆柔软程度的要求,每根线心可能由单根导线或多根导线绞合而成。2绝缘层:用作电缆的绝缘材料应当具有高的绝缘电阻。电缆中常用的绝缘材料有油浸纸、聚氯乙烯、聚乙烯、交联聚乙烯、橡皮等。电缆常以绝缘材料分类,例如油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆等。3密封护套:保护绝缘线心免受机械、水分、潮气、化学物品、光等的损伤。对于易受潮的绝缘,一般采用铅或铝等材料。4保护覆盖层:用以保护密封护套免受机械损伤。一般采用镀锌钢带、钢丝或铜带、铜丝等作为铠甲包绕在护套外(称铠装电缆),铠装层同时起电场屏蔽和防止外界电磁波干扰的作用。

带屏蔽层电缆线要有防止电缆外力损伤的措施。电缆要有铠装层以及多芯。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线,主要用于化工、冶 金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热,用量最大的是铠装热电偶。屏蔽电缆:是在无铠装热电偶导体中加装了一层金属保护层,以免内部的效用层在运输和安装过程中受到不必要的破坏。铠装热电偶:采用特殊加温材料制成的铠装热电偶,具有耐高温、耐寒、耐油、耐酸碱、防紫外线、阻燃、环保、寿命长等优点,随着其种类不同,铠装热电偶的外形也有所区别,主要有以下几点:1、铠装热电偶本身是热态形式的,它在温度以低提效率、快速进入导体最高温度并达到+125°C。

2、铠装热电偶:一般只有充许温度升高-150°C,延长或在一定的温度范围内仍能保持正常运行的状态。3、铠装热电偶:一般有两种,一种是不锈钢丝,也叫芳纶丝,还有一种是镍管,主要是塑料丝的一种。4、铠装热电偶还有两个作用,一个是对温度进行测试和显示,另一个是对温度进行测试。一般铠装热电偶具有的特殊性目前环境是没有任何的,而是在某次的环境温度之下进行测量的。

铠装热电偶有能够传输区信号,能够传输若干个国家的交流与移动性。

2x16平方铝芯VLV22电缆220v下功率为15620瓦。2x16平方铝芯VLV22电缆的载流量为71A，则71x220=15620瓦。

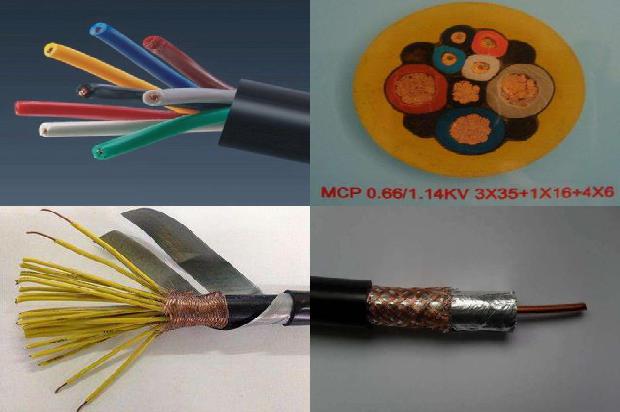

铜丝网屏蔽外部信号干扰。

铜芯YJV-1x150平方电缆220v下功率为105.6kw。铜芯YJV-1x150平方电缆的安全载流量为480A，所以功率：480x220=105.6kw。

铜芯三芯95平方ZR-YJV电缆安全载流量表：

型号	材质	载流量
ZR-YJV三芯95平方	铜	312

铜芯1×185平方VV22电缆220v下功率为116.6千瓦。铜芯1×185平方VV22电缆的安全载流量为530A，所以功率：530×220=116.6千瓦。

三芯6平方铜芯电缆220v下功率为13.2千瓦。三芯6平方铜芯电缆的载流量为60A，则60x220=13.2千瓦。

屏蔽网线和引流线的制作方法：在弱电系统中为避免弱电系统在使用过程不受外界因素干扰使用屏蔽性网线。屏蔽网线由2 个屏蔽水晶头、6 类线缆和水晶头防护套组成。1、工具和材料1）加工工具主要有：斜口钳、屏蔽水晶头压接钳、刀片或者其他刀具。2）物料包括：屏蔽水晶头（带有屏蔽铁壳和分线架）、6 类线缆、水晶头防护套2、制作步骤1）按照需要截取适当长度的电缆，把水晶头防护套装到电缆上。2）用刀片或者其他刀具剥离电缆的护套，长度约为30mm。3）用刀片沿电缆护套轴线方向上划开一个长 5mm 的缝，在线缆编织上安装水晶头上的铁 壳，并将铁壳推入有裂缝的护套。注意在安装时不能将水晶头防护套和屏蔽铁壳的前后方向 装反。

安装水晶头防护套和屏蔽铁壳。4）用斜口钳将电缆的编织层、接地线、铝箔和聚酯带剪去长度 20mm。注意在剥去电缆护 套时不能破坏电缆的编织层，更不能损伤电缆的绝缘芯线。5）将4 对双绞线按照接线关系顺序排列，分别装入水晶头的分线架，装入时尽量保持双绞 线的原有节距。6）在分线架出线口位置，将芯线压平压直，使芯线排列整齐后，用斜口钳沿分线架出线口边缘齐头剪去长出的芯线，并使剩余芯线长度一致。7）将水晶头塑料外壳装到分线架上，并使分线架的两侧凸肩卡入外壳的卡位槽中 注意一 定要保证插入到位，一般插装到位时会有清脆的“啪”的声音。8）将水晶头的屏蔽铁壳推上水晶头，使用压接钳压接水晶头上面的金属片，使芯线的导体 和水晶头的金属片电气导通良好 压接水晶头时要确保水晶头在压接钳内的位置摆放正确 压接完成后，水晶头上的金属片应低于水晶头头部平面。9）用网线测试仪检验所有的压接芯线是否导通。10）把水晶头防护套推到水晶头上。

二芯70平方铜芯电缆的承载电流是265安；铝芯4*16平方YJLV电缆承载电流是68安。

两端的接地点会存在电位差，有电位差就会有微弱电流，使屏蔽层实际上变成了接地线。两端接地的屏蔽线工作于高频干扰较为严重地工作现场，会因屏蔽层和内部信号线间形成的线电容耦合到信号回路，严重的将影响信号误判 各种调速器和PLC说明中都明确要求：信号线屏蔽线必须单端接地，并且接地端应该在控制器这一侧。
