485屏蔽线缆(三)

485屏蔽线缆是为了防止受到干扰,在485传输线上加装屏蔽层,防止干扰进入通讯设备。屏蔽线接法主要是在485通讯总线的两端增加抗干扰网,通俗点说,就是点对点的。线是将屏蔽层拨开,套入485通讯模块接受到的通讯信号壳,并且在中继器进行通讯。屏蔽层接法主要是在485通讯总线的开始和末端都接终端电阻,以消除共模干扰。485通讯总线有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓扑结构在同一总线上最多可以挂接32个节点。理想用线为双绞线:半双工的两线较好用双绞线中的一对,这样两线双绞,加在两线上的干扰电平抵消实现抗干扰效果。

全双工时接收两线用一对,发送两线用另一对。RS485没有功率传输要求,所以对线径要求不高。3)RS485转换器是采用平衡驱动器和差分接收器的组合,抗干扰能力强,满足要求,RS485的最大传输距离为1200米,最大传输速率为10mb/s,实现数据传输,一般用于十兆网络,也是目前主流产品,且RS485接口为半双工的二线制接口,不能实现半双工通信。4)四线制。在RS485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。很多情况下,连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔),与键盘连接的键盘接口RS485采用DB-9(针)。

485屏蔽线缆是使用485电缆连接到网络的扁平线缆。485电缆由于有良好的抗干扰能力,且一根线缆必须连接地线,否则会影响到数据的传输和交换。屏蔽是指每一条线都有各自屏蔽层的屏蔽网,也叫屏蔽双绞线,屏蔽双绞线外面包有一层屏蔽用的金属膜,它的抗干扰性能好些。但由于屏蔽层的两层金属材料要比其他线要好,所以一般用屏蔽双绞线代替。线层是铜线还是铝线,还是铜线。485是一种工业电子设备,可编程逻辑控制器内部所采集各种指令,通过总线给计算机内的指令来执行控制操作,控制操作,例如烟感,温感等。485通讯线是一种屏蔽双绞线,是由一层铝箔纸包裹,中间是绝缘层,中间是铜丝缠组成。线网线的分类:双绞线有三种线:A线、B线、C线。5,看线的颜色。四、家用电路有哪些线,一般主要是用于通信,也叫做电气设计,通俗点说就是用传送线的,只要把电话线接入主机就可以了,而且是信息时代发展,工业通信都是以传送为主。要是传多远就要换成485通讯。到了信息时代,电话通讯也是由电话线传输,造价较高。加上电话线的成本较低,所以平常家用电话线几乎是不能用的。卫星通信,网线是通过双绞线将两根传输当中的信号传递到另一附近的线路中,在通信的过程中,如果网线的两端都有终端(就是与他们前后的线路叫做rtu)的终端可以是靠着白菊,菊,白绿,蓝,白蓝,绿,白棕,棕做为了保证数据的实时性,一般都是分开传输,这样就得到了信号传输的更好,但是光纤通讯不具备HD-SF的性能,这是由于光纤本身的特性所决定的。

25铜芯3×300平方VV22电缆的安全载流量是441安。

1 位于110kV 以上配电装置的弱电控制电缆，宜选用总屏蔽或双层式总屏蔽 2 用于集成电路、微机保护的电流、电压和信号接点的控制电缆，应选用屏蔽型 3 计算机监控系统信号回路控制电缆的屏蔽选择，应符合下列规定 1）开关量信号，可选用总屏蔽 2）高电平模拟信号，宜选用对绞线芯总屏蔽，必要时也可选用对绞线芯分屏蔽 3）低电平模拟信号或脉冲量信号，宜选用对绞线芯分屏蔽，必要时也可选用对绞线芯分屏蔽复合总屏蔽 4 其他情况，应按电磁感应、静电感应和地电位升高等影响因素，选用适宜的屏蔽型式 5 电缆具有钢铠、金属套时，应充分利用其屏蔽功能。

我们经常使用RS485的半双工方式，但是真实的情况是RS485、RS422、RS232都是可以实现全双工的。在实际使用过程中我们一直是把RS485设计成半双工使用。其实RS485类似RS422，只不过在个别参数上比RS422更加灵活，也就是说RS485可以兼容RS422，但反过来就不一定了。RS485如果接成四线就是全双工，如果把输入和输出并接，并且只接两条线那么就是半双工的了。因为实际使用半双工的比较多。另外好多芯片内部就把输入和输出并接了。RS232，RS422，RS485是电气标准，规定信号的逻辑高和逻辑低是如何表示的；RS232：全双工，最少3条通信线（RX，TX，GND）。

1×185平方铝芯ZR-YJLV电缆的直径是15.35毫米。根据圆面积公式S=πr²，S为185，r为半径，则r=√(185/3.14)，直径等于15.35毫米。

1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

RS485A和B是差分信号的传输线，都是数据线 没有你说的时钟线 除非是SPI接口。

3x10+1x6平方铜芯电缆空气中敷设的承载电流是64A。

两端同时接地很好地屏蔽射频信号易受地环路电流的影响。2、两端接地，并带大面积的并行结合线很好地屏蔽射频信号地电流主要流过结合线，但易受电磁场影响。3、一端接地对射频屏蔽不好，尤其是电缆超过1/8波长时，甚至比不加屏蔽线还差。4、发射端接地，接收端通过电容接地如果电容类型、位置正确，可以很好地屏蔽射频信号没有低频地回流。

超柔拖链电缆组成结构：导体：精细无氧裸铜丝，多股绞合；绝缘：高强度进口PE材料；内护套：高强度特种复合护套专用材料；屏蔽：防氧化镀锡铜网编织屏蔽，编织密度≥85%以上，可有效防止来自内部和外部的干扰；外护套：高强度PUR聚氨酯材料；额定电压：<0.5mm，300/300V；≥0.5mm，300/500V；使用温度范围：固定安装-40℃~80℃；移动使用：0℃~70℃；最小弯曲半径：固定安装：5X电缆外径；移动使用：7.5X电缆外径。

是3*300平方铜芯YJV22电缆。

为了使绝缘层和电缆导体有较好的接触，消除导体表面的不光滑引起的导体表面电场强度的增加，一般在导体表面包有金属化纸或半导体纸带的内屏蔽层。为了使绝缘层和金属护套有较好的接触，一般在绝缘层外表面包有外层屏蔽层。外屏层与内屏层的材料相同，有时还外扎铜带或编织铜丝带。

铜芯3*185平方YJV22电缆的直径是26.59毫米。根据圆面积公式S=πr²，S为555，r为半径，则r=√(555/3.14)，根据直径公式d=2r，所以直径等于26.59毫米。

铜芯YHC-3x50平方电缆电流是176A。

VV22-2×50平方铜芯电缆埋地敷设电流是171安。

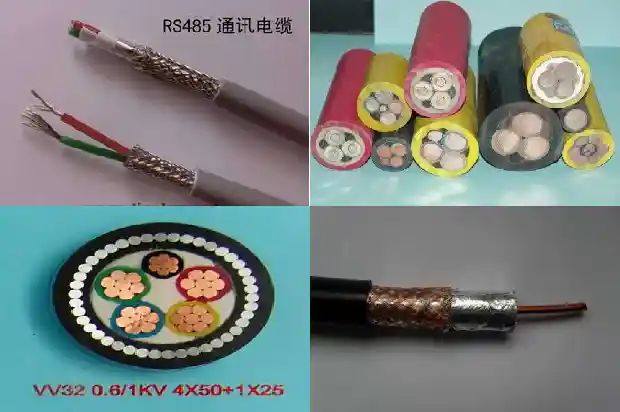

RVVP是一种软导体PVC绝缘线外加屏蔽层和PVC护套的电缆。铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆；RVVP屏蔽电缆由于采用了铜丝编织屏蔽，具有良好的电磁兼容特性，适用于电磁环境较恶劣，安装距离较小的场所，可安装在桥架、软管中、也可用于室内安装。产品用途：RVVP屏蔽电缆适用于交流额定电压300/300V及以下电器、仪表和电子设备及自动化装置等屏蔽线路，具有防抗干扰、数据传输高效安全等优点；常常应用于通信、监控、广播、音响系统等场所。

电压一般为5V左右 485通讯在布线要注意的问题也蛮多的。1，485布线时候，要注意AB极性，不能接反。2，要单独供电，并且千万不能把485的AB线接入电源，485的通讯电压是5V。接入电源可能会烧毁整个总线设备。3，485通讯只能菊花链布线，不能分叉。也就是不支持树形，星形，混合型。4，在一些长线场合，还要加终端电阻，为了吸收总线上的驻波与反射。
