yjv22高压电缆(三)

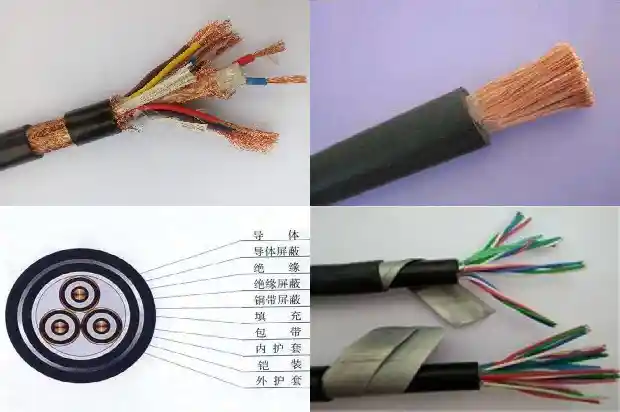

yjv22高压电缆是交联聚乙烯绝缘材料,导体正常工作温度90度,短路时(5秒)最高温度不超过摄氏度,电缆最高温度不受e,敷设时环境温度应不低于0度。高压电缆的结构由线芯、绝缘层、金属屏蔽层和保护层四部分组成。线芯用于传导电流 一般为多芯电力电缆,单芯电缆与多芯电缆用金属屏蔽层混合。高压电缆线芯:分为铜芯和铝芯,铜芯电缆要做到电缆导体,防止电导体过长或过热,用作高压电力电缆,即通常说的铜芯,只要导电性能一样。yjv22电缆线芯:交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 4芯 每芯标称截面为95平方毫米 电缆用于低压,地区敷设使用,有一定的耐气候性和耐油性,不易霉断,要是经常移动就不太好用了。用途:橡套电缆广泛用于各种电器设备,例如日用电器,电动机械,电工装置和器具的移动式电源线。同时可在室内或户外环境条件下使用。根据电缆所受的机械外力,在产品结构上分为轻型、中型和重型三类。在截面上也有适当的衔接。yjv电缆型号电缆:1、yjv电缆型号:铜芯导体交联聚乙烯绝缘聚氯乙烯护套电力电缆2、YJV电缆型号:铜芯导体交联聚乙烯绝缘聚氯乙烯护套电力电缆3、yjv电缆的使用环境温度:固定敷设-40°C,非固定敷设-15°C。电缆安装敷设温度:不低于0°C。5、电缆允许弯曲半径:非铠装电缆最小为电缆外径的12倍。yjv电缆型号:YJV电缆全称交联聚乙烯绝缘聚氯乙烯护套电力电缆4、yjv电缆使用电压为0.6/1KV,YJV电缆全称交联聚乙烯绝缘聚氯乙烯护套电力电缆5、yjv电缆结构:导体+绝缘+填充+绕包带+护套5、外被层或护套+(护套) 7、铠装电缆型号:YJV22或YJLV22电缆型号:YJV23、YJLV23、YJV23、YJLV231、铠装电缆规格:1、电线电缆型号的含义 R-连接用软电缆(电线),软结构。

yjv22高压电缆是交联聚乙烯绝缘电缆的简称。交联聚乙烯绝缘电缆的型号一般分为:YJV、YJLV、YJY、YJLY、YJLY适用于室内外敷设。可经受一定的敷设牵引,但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。yjv22电缆型号含义:YJ:交联聚乙烯V:聚氯乙烯绝缘材料22:铠装交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆用于工频交流电压500kv及以下的输配电线路中,适用于地埋敷设,能承受机械外力作用,但不能承受大的压力交联聚乙烯绝缘电缆是一种适用于配电网等领域的电缆,具有PVC绝缘电缆无法比拟的优点。它结构简单、重量轻、耐热好、负载能力强、不熔化、耐化学腐蚀,机械强度高。高压电缆:绝缘层最高一般是56—38,低压电缆:芯数2-5芯。YJV:交联聚乙烯绝缘电力电缆 用途:敷设于室内、隧道、电缆沟及管道中,也可埋在松散的土壤中,但不能承受外力作用。yjv电缆用途:敷设于室内、隧道中,沟道、管子内,电缆能承受一定的敷设牵引。YJV 32:交联聚乙烯绝缘聚氯乙烯护套电力电缆 用途:敷设于室内、YJV22 32:交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆适用于室内、电缆沟及地下直埋敷设,电缆能承受机械外力作用,但不能承受大的拉力。

YJ表示交联聚乙烯绝缘，若加L为铝芯，否则为铜芯。V表示聚氯乙烯护套，第一个2表示双钢带铠装，第一个2表示聚氯乙烯外护套，4表示4芯，95表示每芯的截面积为95平方毫米-DB的表示方法不标准，如果是阻燃电缆，D 表示低烟，ZB表示阻燃B类，ZD表示阻燃D类，WDZB表示无卤低烟阻燃B类，表示阻燃和耐火特性的符号应该加在型号的前面。

yjv22-425是铜芯电缆铜芯的，电缆型号里没有标注导体材料，默认是铜芯铝芯是yjlv22，l表示铝芯YJV22——425铜芯导体交联聚乙烯绝缘聚氯乙烯内护套双钢带绕包铠装聚氯乙烯外护套电力电缆YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套，22代表钢带铠装缘聚氯乙烯护套，铜芯使用符号-T来表示。但是在电力电缆中“T铜芯符号可以省略”表示。

YJY8.7/10kv单芯800平方铜芯电缆的安全载流量是960安；铝芯4×400平方电缆安全载流量是425安。

YJV-1x185平方铜芯电缆的安全电流是475A；3x95平方铜芯ZR-YJV电缆安全电流是298A。

为进一步提高我矿安全生产标准化水平，结合煤矿实际，特制定井下巷道电缆敷设及吊挂标准。1 电缆的敷设采用钢绞线、电缆钩吊挂。2 通信、信号电缆沿巷道固定的金属焊网采用阻燃塑料扎条绑扎。3 电缆走向与腰线平行，电缆钩与腰线垂直，电缆钩形成的平面与大巷侧面平行，电缆钩间距1m，吊挂高度距底板不少于1.6m。4 电缆和通信、信号电缆依自上而下的次序分类吊挂，其次序为：本安线缆→照明信号线缆→高压电缆→低压电缆（1140伏、660伏），其间隔距离按最新版《煤矿安全规程》相关规定执行。5 巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧，不拐死弯，然后贴顶吊挂到对帮指定位置。6 单根通讯信号电缆过帮过顶采用阻燃塑料扎条绑扎，每0.5m捆扎一扣。7 多根电缆从巷道的一边过到另一边时，电缆沿巷道顶板贴顶敷设，要求电缆横平竖直、不交叉，电缆采用阻燃塑料扎条绑扎，间距为不大于0.6m。8 电缆出开关、接线盒后先向下弯曲，比喇叭嘴低50mm以上，两侧电缆弯曲弧度自然一致。9 机电硐室内线缆应贴顶靠邦分开吊挂，要求横平竖直、不交叉。10 电气设备操作台处的控制线、信号等线缆，允许使用塑料阻燃扎条捆扎固定，要求横平竖直不交叉，小型电器出线必须保证出线弧度，弯曲半径符合要求。11 接线盒两头的电缆余量必须大于0.3m，接线盒应与巷道方向一致，小喇叭口朝下，用膨胀螺栓固定架固定在帮或用螺栓固定在U型钢上。

与电缆的型号有关，以yjv型一千伏电缆为例，3*50+1*25平方毫米的铜芯电缆外径约28毫米。

是YJV22 0.6/1kv-1.8/3kv 2x50平方铜芯电缆。

YJV220.6/1kv-1.8/3kv单芯25平方铜芯电缆220v下功率为49500瓦。YJV220.6/1kv-1.8/3kv单芯25平方铜芯电缆的载流量为225A，所以225x220=49500瓦。

是3x240平方铜芯YJV22电缆。

YJV22电缆3*70mm^2 1米重量是5.082kg /m。电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。电缆是电力电缆中最常用的一种，甚至如今很多人说到电缆都泛指的是yjv电缆。yjv电缆作为电力传输中的主干电缆。

VV是聚氯乙烯绝缘聚氯乙烯护套电力电缆VV22是聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆YJV是交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV22是交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆。

120三芯高压电缆一米可以出3.23KG的铜 120表示单线截面积是120平方毫米，由此可以计算出三芯一米长电缆中铜的体积是 （120/100）*3*100=360cm3 因为铜的密度是8.960 g/cm3，所以可以计算出重量是360*8.960=3225.6g。

DWNZ YJV 含义 D-低烟 W-无卤 N-耐火 Z-阻燃 故：DWNZ-卤低烟阻燃耐火 YJ-交流聚乙烯绝缘 V-聚氯乙烯护套 故：YJV-表示铜芯交流聚乙烯绝缘聚氯乙烯护套电力电缆 所以DWNZ YJV 表示铜芯交联聚乙烯绝缘卤低烟阻燃耐火聚氯乙烯护套电力电缆 具体见《GB/T 19666-2005 阻燃和耐火电线电缆通则》规范。

额定电流 I=S/1.732U=3150/1.732/10=182A 如果是近距离（几十米以内），铜电缆50平方毫米，铝电缆70平方毫米。如果是中距离（几百米），铜电缆70平方毫米，铝电缆120平方毫米。如果是远距离 （近千米）铜电缆90平方毫米，铝电缆150平方毫米。选择导线的原则 1)近距离按发热条件限制导线截面（安全载流量）； 2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围； 3)大负荷按经济电流密度选择。导线的安全载流量？ 为了保证导线长时间连续运行所允许的电流密度称安全载流量。一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限； 距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限； 如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。经济电流密度，计算比较复杂，一般是直接采用国家标准 年最大负荷小时数3000以内 铝电缆1.92A/mm 铜电缆2.5A/mm 3000~5000 铝电缆1.73A/mm 铜电缆2.25A/mm 5000以上 铝电缆1.54A/mm 铜电缆2.00A/mm 架空线 3000以内的 铝1.65A/mm 铜3.00A/mm 3000~5000 铝1.15A/mm 铜2.50A/mm 5000以上 铝0.90A/mm 铜1.75A/mm。

ZR-YJV 0.6/1kv 3*95平方铜芯电缆的安全载流量是254安；YJV22-1*300平方铜芯电缆安全载流量是882安。

1x185平方铜芯ZR-YJV电缆的直径是15.35毫米。根据圆面积公式S=πr²，S为185，r为半径，则r=√(185/3.14)，直径等于15.35毫米。

YJV22-4*185+1*95 表示电缆的型号规格是：铜芯导体交联聚乙烯绝缘聚氯乙烯内护套双钢带绕包铠装聚氯乙烯外护套电力电缆 4芯185mm2+1芯95mm2SC150-FC 表示电缆的敷设方式：穿直径150mm的焊接钢管敷设、预埋在地面内。
