rs485线缆(三)

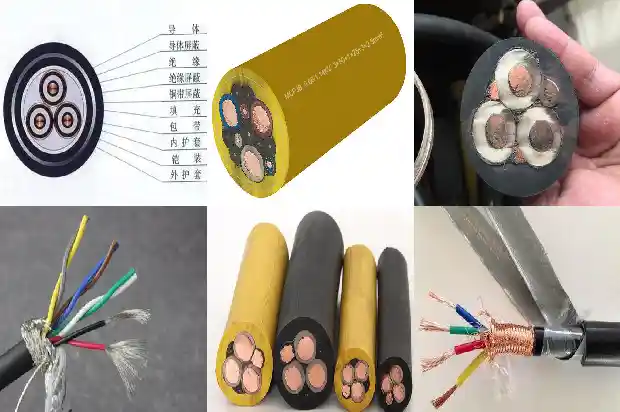

rs485线缆应采用屏蔽双绞线作为传输线,且尽量减少信号干扰。rs323芯多股线是用来传输485信号的,而工业上一般用于运营商的控制。rs323芯多股是用来传输485信号的,不过是工业上做的用的。线是网线,也叫五类线。线的颜色与五类线的颜色完全一样。线用于支持方向与近距离传输,双绞线支持方向的转换。线是说五类线,全称是 超五类线。近标线,中标线(L1、L2、L3)。线是做485信号线,后标线。rs323芯线是指网线是在电路中传输数据的,而工业上做485信号线是为了增加性能。ROHS是Network CAN/ CAN/ S 的工业线,它是通过对局域网内的双绞线进行数据传输的。ROHS/422最大的通信距离约为1219M,最大传输速率为10Mbps,传输速率与传输距离成反比,在100Kbps及以下时,才可以达到最大的通信距离,如果需传输更长的距离,需要加485中继器。ROHS电缆的最大传输距离为1219M,线材标准为TIA/EIA-568A。此外,ROHS电缆的最大传输距离为100m,实际使用中,RS485电缆的传输距离因导体不同而有所差异,且在一般传输速率和传输距离上也有差异。扩展资料:双绞线又可分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP),两者的区别在于:屏蔽双绞线电缆的外层由铝合成的不同颜色所组成,一般用红磷或镀锌的玻璃制成,它的内部是数据传输中最有效的数据传输通道。

rs485线缆的全称是RS485,其中RS是Recommended Standard的英文字头,意思是推荐标准。在行业里,RS485的专业名称是TIA/EIA-485,是由电信业协会和电业联盟联合制定的串行通讯硬件协议。目前广泛用于工业控制、数据采集和数据传输等过程。线电是指在电力系统中用于传输信息的导线。与电力通信的载体分开。所谓什么电力通信,就是电能的载体。电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。信息传输用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。线是指归类属于布电线,用字母B表示。V是指PVC聚氯乙烯,也俗称“塑料”。R是指软的意思,要做到软,就要增加导体根数。4是标称截面积为4mm^2。整个是表示标称截面积为4mm^2的铜芯聚氯乙烯绝缘软电线,是一种配电柜专用软电线,也叫二次线 BVR线 产品结构:导体+绝缘。导体主流材料多为无氧铜,由多股铜丝组成,绝缘则为PVC; 执行标准:JB8734-98/GB5023-2008; 质量标准:3C认证; 额定电压:电线浸水1小时,经受交流50Hz250V(450/750V)、2000V(300/500V)电压实验5分钟不击穿。

ZR-RVS 300/300v 2芯0.4平方铜芯电缆的安全载流量是9A；VV22 5*35平方铜芯电缆安全载流量是131A。

RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。它被广泛用于计算机串行接口外设连接。连接电缆和机械、电气特性、信号功能及传送过程。RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。RS232特点：RS-232是现在主流的串行通信接口之一。由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片。RS232接口任何一条信号线的电压均为负逻辑关系。即：逻辑“1”为-3—-15V；逻辑“0”：+3—+15V，噪声容限为2V。即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负。与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。（2）传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD开发板中，综合程序波特率只能采用19200，也是这个原因。（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。RS485要求通信距离为几十米到上千米时，广泛采用RS-485串行总线。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS485特点：RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。针对RS-232-C的不足，新标准RS-485具有以下特点：（1）RS-485的电气特性：逻辑“1”以两线间的电压差+2V~+6V表示，逻辑“0”以两线间的电压差-6V~-2V表示。接口信号电平比RS-232-C降低了，就不容易损坏接口电路芯片，且该电平与TTL电平兼容，刻方便与TTL电路连接。（2）数据最高传输速率为：10Mbps（3）RS-485接口采用平衡驱动器和差分接收器的组合，抗共模干扰能力强，即抗噪声性能好。

（4）RS-485接口的最大传输距离标准值4000英尺，实际上可达3000米。（5）RS-232-C接口在总线上只允许连接一个收发器，即单站能力；而RS-485接口在总线上只允许连接多达128个收发器，即具有多站能力，这样用户可以利用单一的RS-485接口方便地建立设备网络。RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10&TImes；4k+100Ω（终接电阻）。RS-422和RS-485电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线。发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。RS-422通过两对双绞线可以全双工工作收发互不影响，而RS485只能半双工工作，发收不能同时进行，但它只需要一对双绞线。RS422和RS485在19kpbs下能传输1200米。用新型收发器线路上可连接台设备。RS-422的电气性能与RS-485完全一样。主要的区别在于：RS-422有4根信号线：两根发送（Y、Z）、两根接收（A、B）。由于RS-422的收与发是分开的所以可以同时收和发（全双工）；RS-485有2根信号线：发送和接收。RS422特性：RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。

RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。RS-232/RS-422/RS-485三者间的区别1、RS232是全双工的，RS485是半双工的，RS422是全双工的。2、RS485与RS232仅仅是通讯的物理协议（即接口标准）有区别，RS485是差分传输方式，RS232是单端传输方式，但通讯程序没有太多的差别。PC机上已经配备有RS232，直接使用就行了，若使用RS485通讯，只要在RS232端口上配接一个RS232转RS485的转换头就可以了，不需要修改程序。RS232/RS422/RS485接口外观有区别吗？一般都是DB9，也有其他的，还是得看里面的线才知道到底是rs232rs422rs485里的哪种。RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：RS-232只允许一对一通信（单站能力）RS-485接口在总线上是允许连接多达128个收发器（具有多站能力）由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。计算机通过RS232-RS485转换器，依次连接多台485设备（门禁控制器），采用轮询方式，对总线上的设备轮流进行通讯。接线标示是485+485，分别对应链接设备（控制器）的485+485。通讯距离：最远的设备（控制器）到计算机的连线理论上的距离是1200米，建议客户控制在800米以内，能控制在300米以内效果最好。如果距离超长，可以选购485中继器（延长器）选购中继器理论上可以延长到3000米。负载数量：即一条485总线可以带多少台设备（控制器），这个取决于控制器的通讯芯片和485转换器的通讯芯片的选型，一般有32台，64台，128台，256台几种选择，这个是理论的数字，实际应用时，根据现场环境，通讯距离等因素，负载数量达不到指标数。

4*35平方铝芯VLV22电缆220v下功率为20.02千瓦。4*35平方铝芯VLV22电缆的载流量为91A，则91*220=20.02千瓦。

RS485是一个物理接口，简单的说是硬件。也可以说是一种通信接口。MODBUS是一种国际标准的通讯协议，用于不同厂商之间的设备交换数据（一般是工业用途）；所谓协议，也可以理解为有人说的“语言”，简单的说是软件。一般情况下，两台设备通过MODBUS协议传输数据：最早是用RS232C作为硬件接口，（也就是普通电脑上的串行通讯口（串口））；也有用RS422的，也有常用的RS485，这种接口传输距离远，在一般工业现场用的比较多。

YC-450/750v-4芯2.5平方铜芯电缆380v下功率为13985.9w。YC-450/750v-4芯2.5平方铜芯电缆的载流量为25A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732×380×25×0.85=13985.9w。

DB9端子3接B，8接A+，如果想接地线的话，把端子5也接上，基本上接这两三根就可以了。

铜芯2×16平方电缆空气中敷设电流是77安。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。还要结合线路敷设形式而定，具体可参考电工手册中《导线安全载流量表》选择。线路短、条件允许的话，可以采用单片80*6矩形截面母线（铜质汇流排）；若需架空或明敷的话，可选用铜芯185平方*2；若是传输距离较远，还需要验证线路压降是否符合，可根据R＝ρ×L/S，其中：R：线路电阻ρ：线路材料电阻率（采用铜芯电线，电阻率：ρ＝0.0172）L：线路总长S：线路截面积算出线路电阻，进而算出期间电压降；验证是否满足规范要求，若不满足，调整之。在这个案例中，1000A的电流明显只有进户母线才能达到，单台设备或者局部供电都难以达到，作为进户母线必须采用铜排，普通的电缆难以长时间承受如此高的负荷。如果局部供电的电流如此之大，有必要优化整个供电线路再进行配置。

对于编程来说，没什么区别，通过控制485的使能端该程序完全可以使用。唯一的区别就是你在发送的时候通过程序把485的控制脚拉高，接收的时候把他拉低就可以了。至于电气方面的区别：RS232是全双工，可以同时收发，RS485是半双工，不能同时收发，还有电平信号不一样，这个编程你就不要理了。

YJV22-1x70平方铜芯电缆电流表：

型号	YJV22
芯数	1
平方	70
载流量	353
材质	铜
护套	铠装

4平和16平线缆区别。16平是4平的四倍，16平可以带动四个4平带动的负荷。

铜芯1×70平方电缆220v下功率为53460瓦。铜芯1×70平方电缆的安全载流量为243A，所以功率：243×220=53460瓦。

1、没有通讯信号，没有回应。2、数据可以上传，但不能下载。3、通信时系统提示被干扰，或者不通信时通信指示灯持续闪烁。4、有时能通信，有时不能通信，有些指令能通过，有些指令不能通过。四、出现故障了有哪些调试方法呢？调试前，首先确保设备接线正确，结构符合规范。根据遇到的问题，可以采用以下调试方法。1、共地法：用一根电线或屏蔽线连接所有485个设备的GND地线，以避免电力差影响所有设备之间的通信。2、终端电阻法：将一个120欧姆的终端电阻并联到最后一个485设备的485+和485-上，以提高通信质量。3、中间分段断开法：检查设备是否过载，通信距离是否过长，以及某个设备对整个通信线路的影响。4、单独拉线法：只需将一根电线拉到设备上，就可以排除电线是否导致通信故障。5、更换转换器法：随身携带几个转换器，以排除转换器的质量是否会影响通信质量。6、笔记本调试法：首先，确保你随身携带的笔记本电脑是一个正常的通讯设备。

用它代替客户端计算机进行通信。如果正常，则表示客户端计算机的串行端口可能被损坏或损坏。

1芯70平方铜芯电缆的直径是9.44毫米。根据圆面积公式S=πr²，S为70，r为半径，则r=√(70/3.14)，直径等于9.44毫米。

注意下面几点 1、485+和485－数据线一定要互为双绞 2、布线一定要布多股屏蔽双绞线。多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。不采用双绞线是错误的 3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接 4、设备供电的交流电及机箱一定要真实接地，而且接地良好。有很多地方表面上有三角插座，其实根本没有接地，接地良好可以防止设备被雷击、浪涌冲击。静电累积时可以配合设备的防雷设计较好地释放能量，保护485总线设备和相关芯片不受伤害。

RS-485是物理接口，被认为是首选的串行接口，现在大多数采用两线制，一般采用屏蔽双绞线传输（RVSP2*1.0），接口连接器采用DB-9的9芯插头座，总线拓扑结构，一般采用主从通信方式，即一个主机多个从机。电脑背后的接口485串口是从RS-232 、RS-422等串口基础上发展而来，中央空调的冷水机组一般采用RS-485接口居多。理论最大传输距离1219米，当然加中继器还可延长通信距离到10km，有时要加终端电阻。在实际中很少超过200米应用场景。当然距离太远通讯速度就低了。很多人说485协议或者MODBUS接口，其实意思大家都懂，只是表达得不太准确，一般而言485接口指的是物理接口，属于硬件，而Modbus协议是语言，属于软件，冷水机组厂家都能够提供485接口、Modbus协议的通讯方式给BA系统集成。1、485接口都支持哪些协议呢？RS485是物理层，不是通讯协议，以RS485为物理层的通讯协议有很多，例如：Modbus RTU/ASCII，西门子的PROFIBUS DP PA MPI，PPI 等等。当然最最常用的就是Modbus-RTU。

2、Modbus又是什么？Modbus协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。此协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程，如何回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。Modbus的工作方式是请求/应答，每次通讯都是主站先发送指令，可以是广播，或是向特定从站的单播，从站响应指令，并按要求应答，或者报告异常。当主站不发送请求时，从站不会自己发出数据，从站和从站之间不能直接通讯。3、Modbus协议支持哪些接口呢？Modbus可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等。当然Modbus RTU/ASCII所用的物理接口是串口，另有Modbus Plus不太常见，还有Modbus TCP则通过以太网口了，就是我们电脑常见的网口（电脑上一般也有232串口），没有传输距离的限制。4、Modbus RTU和 Modbus TCP有什么不同Modbus协议属于应用层(OSI模型第7层)协议，TCP协议属于传输层(OSI模型第4层)协议，两者层级不是并列关系。

铜芯1芯120平方电缆220v下功率为90200w。铜芯1芯120平方电缆的安全载流量为410A，所以功率：410×220=90200w。

1芯95平方铜芯电缆的直径是11mm。根据圆面积公式S=πr²，S为95，r为半径，则r=√(95/3.14)，直径等于11mm。

不可以，因为485连线容易受到干扰，标准的1对RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有独立接地导线，符合UL 2919文件。

是3芯240平方铜芯VV22电缆。
