电缆线电缆(三)

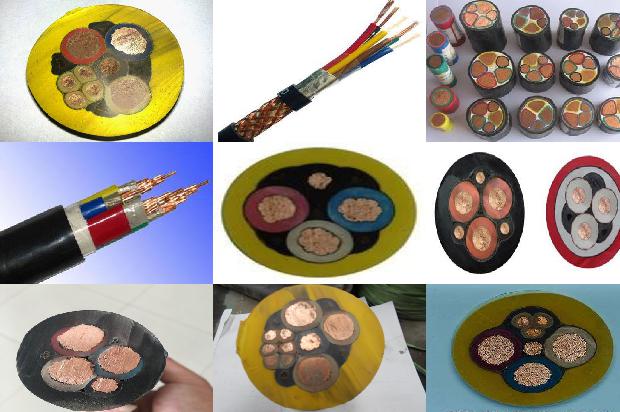

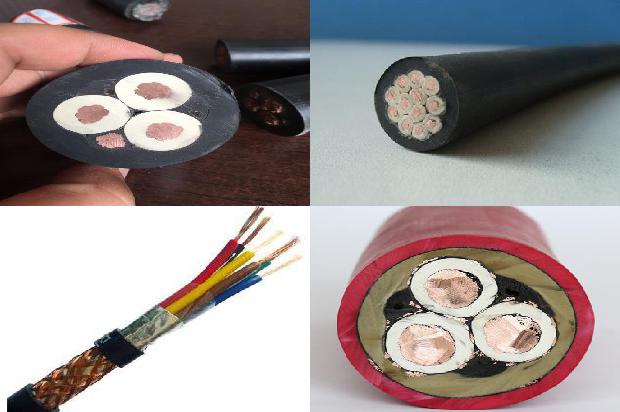

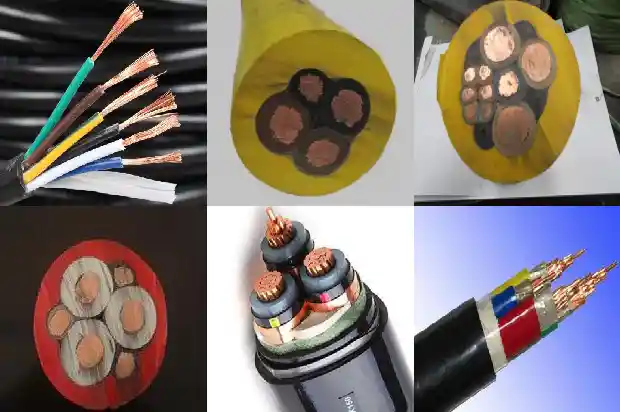

电缆线电缆产品的结构元件,总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。根据产品的使用要求和应用场合,有的产品结构极为简单。从某种意义上讲,电缆线主要是给内部线控器或信号元件供电用的,如配线架等。因为各类线缆特征是:如铜芯导体、绝缘层及保护层构成,而这些导体是导体,即导体包裹着绝缘层或包裹着导电线芯的导体,在导体外挤(绕)包绝缘层,如架空绝缘电缆、或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上导体、成缆、铠装护套、屏蔽网、绝缘屏蔽网等。按其种类、用途可分为工业线缆、控制线缆、通信线缆、射频线缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下,直流电缆组件与组件之间的串联电缆。组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。直流配电箱至逆变器之间电缆。系统按其用途可分为直流电缆及交流电缆,根据用途的不同分类如下,它是由组串至直流配电箱(汇流箱)之间的并联电缆组成。直流电缆组件与组件之间的并联电缆主要有以下几种分类:1、直流电缆(1)组件与组件之间的串联电缆。(2)组串至直流配电箱(汇流箱)之间的并联电缆。

电缆线电缆(YJV-56)-表示为:交联聚氯乙烯护套五芯(铜芯)电缆,线芯为5根6平方毫米的导线,可在安全要求高、或土壤电阻率过高、至使用电设备无可靠接地、需要引保护地线时,可以采用五芯电缆,其中双色线(一般半黄半绿色)为接地保护线。电缆的铜芯黄中偏红;YJV电线电缆导体的颜色有多种,一般常用的绝缘层为交联聚乙烯;VV电缆导体的颜色有多种,一般常用的绝缘层为聚氯乙烯。电缆线径是指电缆的截面积,其单位是平方毫米。电缆线径是指电缆的铜芯截面面积。S=πd2÷4,d2=4S÷π。电缆线径是指电缆中铜芯截面面积的大小。S=πd2÷4。d2=4x4÷3.14=5.096,d=6.575毫米。扩展资料:常用电线电缆的特性如下:CEF-乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。CVV-聚氯乙烯绝缘,聚氯乙烯护套船用阻燃电力电缆。氧舱电线常采用BV,BX,RV,RVV系列电线,其中:BV——铜芯聚氯乙烯绝缘电线,长期允许温度65°C,最低温度-15°C,工作电压交流500V,直流1000V,固定敷设于室内、外,可明敷也可暗敷。BX——铜芯橡皮绝缘线,最高使用温度65°C,敷于室内。

10kv电缆是可以盘圈的。对于电缆剩余多少盘多少圈没有具体规定，一般考虑预留能制作三次终端头的量即可；剩余电缆较长的话，可绕电缆轴三圈以上可以旋绕在电缆周上，电缆两端封帽固定。较短电缆可人工盘绕至不可再弯曲的最小直径圆圈，绑绕固定，做防潮封帽。

查电缆载流量表，铜芯4x50平方电缆额定电流是153安。

VLV22-4×25平方铝芯电缆220v下功率为16060瓦；380v下功率为40838.83瓦。VLV22-4×25平方铝芯电缆的载流量为73A，电压220v下功率的计算公式为p=UI，则220×73=16060瓦；电压380v下功率的计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则1.732×380×73×0.85=40838.83瓦。

4*120的电缆线能带120*5=600千瓦。

铜芯YJY-8.7/10kv-1x630平方电缆在空气中的电流是970A。

查YJV22电缆载流量表，三芯4平方铜芯YJV22电缆载流量是40A。

铜芯YHC-2*50平方电缆220v下功率为36080w。铜芯YHC-2*50平方电缆的安全载流量为164A，所以功率：164*220=36080w。

18千瓦要配10平方毫米的铝线。18千瓦电机电流约36A。经查电缆对照表，10平方的铝芯电缆明线敷设安全截流量约57A。如果供电距离在30米内，建议选择10平方的。铝芯电缆：导线截面S=0.0283X80米 /0.054=419（平方毫米）以三相380V18.5KW4极电机为例，其额定电流约39A，可用10平方的铝电缆。

看是什么线，普通PVC还是专用潜水电缆，价格差很多。

电缆线线序排列的顺序 主色：白-红-黑-黄-紫 副色：蓝-橙-绿-棕-灰 电缆25对色标排列 白兰、白橙、白绿、白棕、白灰、红兰、红橙、红绿、红棕、红灰、黑兰、黑橙、黑绿、黑棕、黑灰、黄兰、黄橙、黄绿、黄棕、黄灰、紫兰、紫橙、紫绿、紫棕、紫灰。

测量时要注意以下事项。(1)试验前将电缆放电、接地，以保证安全和测试结果准确。(2)绝缘电阻表要放在平稳的地点，防止操作时用力不均匀而使绝缘电阻表摇晃，导致读数不准。(3)在绝缘电阻表未与测量设备连接而空摇时，指针应指在“。”位置。如果不在这一位置，就表明绝缘电阻表受过碰撞，指针和线圈的位置改变或线圈已受潮，此时测得的电阻值就会不准确。(4)电缆终端头套管表面要擦拭干净，以减少表面泄漏。如果表面泄漏严重而又不易排除，就必须利用绝缘电阻表的屏蔽桩头，将表面绝缘完全撇开到绝缘电阻表指示之外。此时自“屏蔽”桩头引出的导线要接在电缆芯的两端套管或绝缘上，而利用另一电缆芯作为屏蔽线的回路（见图8-6-4），用金属软线在电缆终端头的套管上缠绕几匝（最好用一层薄金属箔包上），再用导线接到绝缘电阻表的屏蔽桩头上。(5)从绝缘电阻表的火线桩头“L"接到被试设备上的一条引线的绝缘电阻，相当于与被试设备的绝缘电阻并联，因此要求该引线的绝缘电阻较高，并且不能拖在地上。(6)操作绝缘电阻表时，手摇发电机要以额定转速120r/min左右。如果速度时快时慢，则指针就会晃动不定。(7)在测量绝缘电阻兼测吸收比时，要先将发电机摇到额定转速，再把火线引线搭E，并从搭上时就开始计算时间。当开始摇动时，发电机的速度从零逐渐上升，需要一定时间才能达到额定转速，所以电压也是逐步上升的。如果在摇动前就把线接好，则会使绝缘材料的吸收过程复杂化，得出的测量结果是不准确b。(8)测量完毕或者需要再测量时，要将电缆放电、疃地，电缆线路较长及其绝缘良好时，放电、接地时间不能少于。(9)电缆线路的绝缘电阻值会受许多外界条件的景日，所以在测试报表上要注明所有可能影响绝缘电阻值的的条件（汝口温度、相对湿度、绝缘电阻表电压等）。测得的绝缘电阻值虽可作为判断电缆线路绝缘状的参数，但不可作为鉴定或淘汰电缆的依据。电缆线路能否投入行，要通过直流耐压试验来确定。

可以采用并联的方式进行控制，即在总电缆上安装一个总空气开关，用来控制总电源，总空开下来分别并联连接2个分开关，每个分开关下端再接一个接触器，每个接触器出端接整流器件，分别控制一台电动机。最后将零线汇总接入总电路负极。

YJV22单芯800平方铜芯电缆1卷铜重量是712kg。铜的密度是8.9，1卷的长度国标为100米，则1×800×8.9×100=712kg。

铜芯一芯500平方YJV电缆安全载流量表：

型号	材质	载流量
YJV 一芯500平方	铜	770

VLV22 4芯95平方铝芯电缆1卷铝重量是102.6kg。

铝的密度是2.7，1卷的长度国标为100米，则4x95x2.7x100=102.6kg。

铜芯3x95平方电缆的直径是19.05毫米。根据圆面积公式S=πr²，S为285，r为半径，则r=√(285/3.14)，根据直径公式d=2r，所以直径等于19.05毫米。
