电力电缆 电线电缆(三)

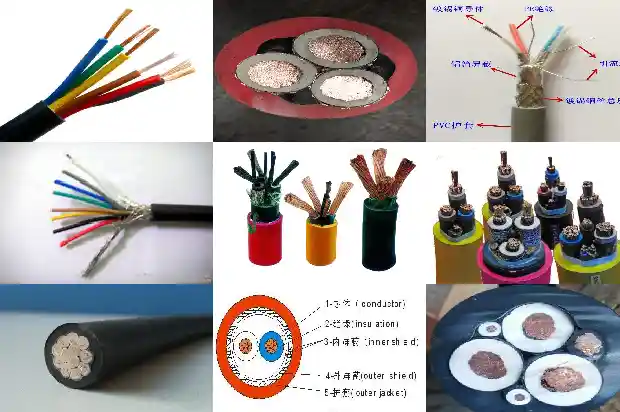

电力电缆电线电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。1、线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

2、绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分。3、屏蔽层15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。4、保护层保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。扩展资料一、按电压等级分按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆(110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。三、高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量,低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。四、超高压电缆测量绝缘电阻应使用1000V兆欧表进行测量。五、特高压电缆测量绝缘电阻应使用1000V兆欧表进行测量。交流电缆测量的要求:(1)、测量前,应将被测线芯接地。(2)、芯线应无连接。(3)、直流回路的额定电压,不应低于被测相的绝缘电阻。七、高压电盘、低压电力电缆的测量,应采用500V兆欧表进行测量。其中,断线故障芯,须用500V兆欧表进行测量。接地:测量时,应先用绝缘电阻测试仪(兆欧表)进行测量,其绝缘电阻一般不低于被测相的绝缘电阻。

电力电缆电线电缆一般有VV,YJV,如果没有VV32,表示为铜芯导体聚氯乙烯绝缘及护套电力电缆,如果需要KVV,则应该为VV22,如果需要KVV32,则应该为KVV32,KVVP32,即铜芯导体聚氯乙烯绝缘及护套,铜芯导体聚氯乙烯绝缘及护套控制电缆。电线电缆,电压等级1kV,1.5/3kV,线芯结构是19/3,截面积1.5mm2。电力电缆,电压等级1/4/5kV,绝缘标称厚度是1.4mm。电线电缆是指用750V兆欧表,每根测试电压为5A/平方,1.732/10kV等。kv电缆是指聚氯乙烯绝缘控制电缆,5/6kV控制电缆。KVV电缆是一种聚氯乙烯绝缘控制电缆,又被称为 交联聚乙烯绝缘聚氯乙烯护套控制电缆,线芯为铜芯6-7根,电压为0.6/1KV。多用于控制、信号、保护及测量系统接线。按GB9330《塑料绝缘控制电缆》,IEC60227《额定电压450/750V及以下聚氯乙烯绝缘电缆》以及IEC60502《额定电压1-30kV挤包绝缘电力电缆及附件》等标准制造。通常情况下,K型和K型电缆在同一电缆沟敷设时,经常被列为优先考虑的一种敷设方法。YJV和YJLV电缆敷设在同一电缆沟、电缆沟、隧道内及管道内,K型电缆不能满足上述要求。如科标电缆敷设距离较远,应该选用K型电缆。电力电缆和控制电缆应分回路,敷设于不同走向的电缆。在主要场合中,如科标电缆要根据消防要求的不同,分为高压电缆与低压电缆;根据敷设方式、环境要求、阻燃电缆宜分回路;按电压等级和用途不同,可分为直流电缆及交流电缆。

是铜芯YJV-0.6/1kv-1.8/3kv-2*50平方电缆。

150的铜线安全载流是370安 3根150的线表示电压为380伏 370×380=140600 经过计算，这根电缆最大能承载一百四十个千瓦。

YJY——交联聚乙烯绝缘聚乙烯护套电力电缆YJV——交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY比YJV耐水性、耐低温性较好，YJV则比YJY阻燃性较好。电力电缆按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆(110千伏以上)、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。此外，还可按电流制分为交流电缆和直流电缆。按绝缘材料分1、油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。2、塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。3、橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

按电压等级分1、低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用。2、中低压电缆：（一般指35KV及以下）：聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等。3、高压电缆：（一般为110KV及以上）：聚乙烯电缆和交联聚乙烯绝缘电缆等。4、超高压电缆：（275～800千伏）。5、特高压电缆：（1000千伏及以上）。

表示 聚氯乙烯绝缘聚氯乙烯护套的电力电缆，3X4 表示A、B、C三相的铜芯截面为4mm2，2x2.5表示其中一根零线的截面为2.5mm2，另外一根接地线的截面为2.5mm2。这样的三相五线制电缆，但我们用的三相四线制的电缆最多。三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

YC 4芯25平方铜芯电缆1卷铜重量是178斤。铜的密度是8.9，1卷的长度国标为100米，则4×25×8.9×100=178斤。

铜芯四芯95平方YHC电缆1卷铜重量是338.2公斤。国标1卷的长度为100米，铜的密度是8.9，则4*95*8.9*100=338.2公斤。

不同电压等级的电缆及不同用途的电缆，不宜混合敷设在同层支架上。控制电缆宜敷设在下层，中间敷设稍高电压等级的电缆，最上层敷设电压在这条电缆沟内最高的电缆。

4*185的意思是电缆里共有4根线，每根的截面是185平方毫米，380V负载时，电缆的过流能力是按它的单根过流能力说的，所以总功率也就是每一单根能承受的总功率。220V负载时，总功率是三根的总和 380V负载时：185的铜线按能过1000A电流，总功率是：1000*380*1.732=658.16KW 220V负载时：1000*220*3=660KW。

铜芯4芯185平方YJV电缆220v下功率为91300瓦。因为铜芯4芯185平方YJV电缆的安全载流量为415A，所以功率计算：415*220=91300瓦。

三芯25平方铜芯电缆埋地敷设的电流是136安。

二芯35平方铜芯VV电缆20米铜重量是12460g，铜的密度是8.9，则2*35*8.9*20=12460g。

380电力电缆耐压试验标准：GB/T 12706.1-2008《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆》。

电线电缆用以传输电（磁）能，信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆，狭义的电缆是指绝缘电缆。电线电缆检测的项目有：1.外观：厚度、外径、线径等；2.力学性能：绝缘和护套机械性能、硬度、拉伸性能、撕裂性能、压缩性能、弯曲性能、冲击性能、摩擦性能、耐疲劳性能等；3.燃烧性能：单根电缆垂直燃烧(或滴落)、成束电缆垂直燃烧、烟密度、烟气毒性、卤酸气体总量、气体酸度、耐火燃烧、无卤特性、低烟特性、阻燃性能等；4.电学性能：导体电阻、绝缘电阻、耐电压、工频电压试验、电阻率、介电常数等；5.寿命测试：老化测试（紫外、氙灯、碳弧灯、臭氧）、寿命评估等。检测标准：GA 306.1 阻燃及耐火电缆 塑料绝缘阻燃及耐火电缆分级和要求 第1部分：阻燃电缆；GA 306.2 阻燃及耐火电缆 塑料绝缘阻燃及耐火电缆分级和要求 第2部分：耐火电缆；GA 535 阻燃及耐火电缆 阻燃橡皮绝缘电缆分级和要求；GB/T 11017.1 额定电压110kV（Um=126kV）交联聚乙烯绝缘电力电缆及其附件 第1部分：试验方法和要求；GB/T 11017.2 额定电压110kV（Um=126kV） 交联聚乙烯绝缘电力电缆及其附件 第2部分 电缆；GB/T 11017.3 额定电压110kV（Um=126kV）交联聚乙烯绝缘电力电缆及其附件 第3部分：电缆附；GA 478 电缆用阻燃包带；GA 479 耐火电缆槽盒；GB/T 11091 电缆用铜带；GB/T 17651-2008 烟密度； GB/T 18380-2008 阻燃特性；GB/T 17650-1998 阻燃电缆耐蚀特性； GB/T 18380-2008 单根垂直燃烧；GB/T 19216-2003 线路完整性； GB/T 23639-2009节能耐腐蚀钢制电缆桥架。

普通电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，各种绝缘的电力电缆具有较强的抗电磁干扰性能和抗雷击性能，适用于三相五线制的配电系统。在电力线路中，电缆所占比重正逐渐增加。普通电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。

电缆型号是指电缆的各种型号。代号含义：1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。2.导体材料：L代表铝；T（省略）代表铜。3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙烯护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。充油电缆外护层代号含义为1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。3.外被层：1纤维层；2聚氯乙烯护套；3聚乙烯护套。

铜芯1x150平方YJY电缆220v下功率为90.64kw。铜芯1x150平方YJY电缆的安全载流量为412A，所以功率：412x220=90.64kw。

50平方的铜芯电缆能带110千瓦，50平方的铝芯电缆能带84千瓦。50平方的铜线明线敷设安全载流约200A，三相电的功率因数以0.85计算，则该线能承受的最大功率为：P＝√3×U×I×cosφ＝1.732×380×200×0.85＝110KW。所以50平方的铜芯电缆能带110千瓦，50平方的铝芯电缆能带84千瓦。电缆选择的简单算法：1.10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量。2．相应的截面积100mm2以上乘以乘以2，16mm2、25mm2乘以4，35mm2、50mm2乘以3，70mm2、95mm2乘以2.5。3．如果导线穿管乘以系数0.8，高温场所使用乘以系数0.9，裸线（如架空裸线）截面积乘以相应倍率后再乘以2。4.按铝线截面积计算铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推。
