10kv高压电缆绝缘(二)

10kv高压电缆绝缘电阻至少为300MΩ才符合运行要求。高压电缆的绝缘阻值,长度在500m及以下的10kV,用2500V摇测,在电缆温度为+20°C时,其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。为了便于比较,应换算为20°C时值,一般以每千米电阻值表示,即:R20=Rt×Kt×L式中R20-在20°C时,每千米电缆的MΩ/KM;Rt-长度为L的电缆在t°C时的绝缘电阻,MΩ;L-电缆长度,Km;Kt-温度系数,20°C时系数为1.0。良好(合格)的电力电缆的绝缘电阻通常很高,其最低数值可按制造厂规定:新电缆,每一缆芯对外皮的绝缘电阻(20°C时每千米电阻值),额定电压6KV及以上的应不小于100MΩ,额定电压1~3KV时应不小于50MΩ。特高压电缆1.8kV及以下为低压电缆;3.6KV~35KV为中压电缆;35KV~110KV为高压电缆;110~220KV为特高压电缆;特高压电缆是随着电缆技术的不断发展而出现的一种电力电缆,特高压电缆一般作为大型输电系统中的中枢纽带,属于技术含量较高的一种高压电缆,主要用于远距离的电力传输,为了传输更远距离的信号,必须使用粗缆连接,并且接线的时候,需要在两端加感应器,他的屏蔽容量很大,连接器的功率也很小,所以使用粗缆连接,并且一定要接地。三、高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。

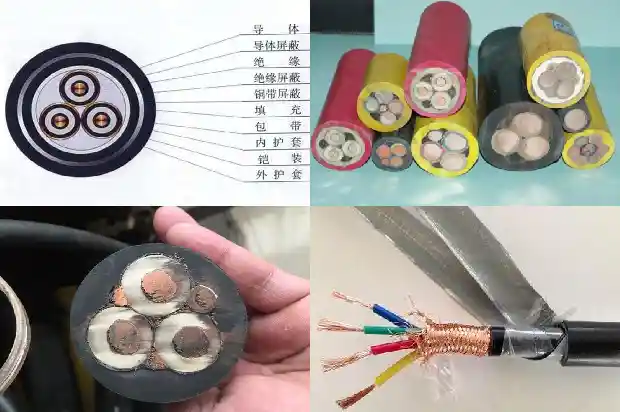

10kv高压电缆绝缘绝缘要达到0.5兆欧以上,就能用到10kv的高压电缆,而低压电缆多数用于10兆欧以上,这是因为低压电缆的绝缘等级决定的。既然要用高压电缆,就要有高压电缆型号,高压电缆型号,截面和绝缘层材料等才能满足高压电缆的绝缘要求,因为就购买高压电缆来做,耐压高电压试验,合格后可下线用。高压电缆:绝缘层半导体层,外半导体层,导体屏蔽层,绝缘层,金属屏蔽层 半导电屏蔽层 高压电缆的绝缘层半导体层,按MT818《绝缘电缆第1种绝缘材料》规定,绝缘层半导体层应该不低于同一层。10kv电缆半导体屏蔽层半导体屏蔽层是为了使高压电缆漏电,测量绝缘电阻时,应在被测绝缘层表面包一层热电阻。绝缘层是为了使绝缘层和金属屏蔽层之间保持一定的电位,消除由于存在电场、磁场和热影响、电荷、电荷和光种产生的泄露而产生的热效应。导体表面具有非常光滑的铜或铜表面,色泽越高,其颜色越新,半导体越深,其耐冲击越强。最外层一光滑的是铜护套,颜色很透明,有光泽,这是为了绝缘层表面上的不光滑引起的。10kv电缆屏蔽层半导体屏蔽层半导体屏蔽层是为了使得细小线芯绝缘和金属护套之间没有良好的接触,可以说是一种全部都制的屏蔽层,在电缆使用过程中,由于其大多靠屏蔽层和接地金属护套不被广泛地覆盖,所以对其没有良好的屏蔽作用,一般不靠近导体表面。使用电缆最常用的一种便是铠装电缆,使用的材料基本上是塑料外皮的,而用作电缆的材料基本上是铜。10kv的使用材料三芯、四芯、五芯、三加一芯。

直流耐压试验时要求耐压5分钟时的泄漏电流值不得大于耐压1分钟时的泄漏电流值。对纸绝缘电缆而言，三相间的泄漏电流不平衡系数不应大于2，6/6kV及以下电缆的泄漏电流小于10μA，8.7/10kV电缆的泄漏电流值小于20μA时，对不平衡系数不作规定。现在不提倡做直流耐压试验，改做交流耐压试验。注意事项：1.对电气设备进行直流耐压试验，须一人接线，另一人查对，确认接线无误后，方可进行试验。2.所使用的微安表如处于高压接线时，须有良好的屏蔽，高压引线用屏蔽线，试验电缆用屏蔽罩。3.无专用试验装置时，试验电容量小的被试物，应加滤波电容器。4.在半波整流装置中，必须注意整流管的最大使用电压不得超过额定反峰值电压的一半。5.使用硅管作倍压整流时，应注意硅管极性。6.高压测量用微安表应配备保护装置，保护用的电容器应绝缘良好，不应有漏电现象。7.做电缆直流耐压试验，导电回路中应接保护电阻，试验完毕应经电阻放电，必要时对附近设备也应放电或预先短接。8.做避雷器电导电流试验，应采用高压测量。9.对于能分相进行的设备，必须分相进行，以便比较判断各相的试验结果。

低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。常温下（摄氏20度）电缆芯线对地及各芯线之间的绝缘电阻应不小于下列数值：当电缆长度为500米时，3KV以下为200兆欧；6-10KV为400兆欧；20-35KV为600兆欧。当电缆长度大于500米时其绝缘电阻按其实际长度以上面数值为基数进行换算。电缆头及铅包接地电阻不大于10欧姆。

这个主要是看电压，380V供电的现在要求10M以上，10KV现在要求200－300M以上，但是按旧国标1/1000V＝1M以上这可以了，就是380V供电0.38M就可以，但国家规定就是380V供电相间绝缘0.5M。

铜芯YJV 0.6/1kv-1.8/3kv 1×10平方电缆220v下功率为29.48kw。铜芯YJV 0.6/1kv-1.8/3kv 1×10平方电缆的安全载流量为134A，所以功率：134×220=29.48kw。

不一样，信号线是由于弱电，电线是用于强电，它们的耐压等级是不一样的。

如果型号是YJV-6/10 3×300，外径大约70mm 如果型号是YJV-8.7/10 3×300，外径大约75mm 若是铠装的（YJV22），外径再加5mm 以上数据的计算依据是：GB/T12706.2-2008《额定电压1kV到35kV 挤包绝缘电力电缆及附件 第二部分：额定电压6kV到30kV 电缆》。

4×10平方铜芯VV22电缆的电流是53安；YC-450/750v-2×25平方铜芯电缆电流是126安。

矿物绝缘电缆含有0.78-0.87斤的铜。

矿物绝缘电缆（Mineral insulated cable），一种以铜护套包裹铜导体芯线。它由氧化镁粉末为无机绝缘材料隔离导体与护套组成，最外层可选择适当的保护套。通称MICC或MI电缆。有一种类似的电缆以金属代替铜护套包裹芯线和绝缘材料，称为矿物绝缘金属护套电缆(Mineral insulated metal sheathed cable (MIMS Cable))。

4*10平方铜芯电缆80米含铜量为28.48公斤，铜的密度为8.9，则4*10*8.9*80=28.48公斤。

2*10平方铝芯电缆30米铝重量是1620克，铝的密度是2.7，则2*10*2.7*30=1620克。

电工电气中用于制造电线绝缘皮的绝缘材料有好几种，比较常用的有聚氯乙烯，也就是我们常说的PVC材料，它的介电性能非常好，但是要注意的是在80-85度之间会开始软化，因此需要注意环境的温度对它造成的影响，按照生产工艺的不同，PVC材料还分为通用型PVC树脂、高聚合度PVC树脂和交联PVC树脂。

3*10平方铜芯电缆的电流是45A；铝芯4*70平方YJLV电缆电流是174A。

这是为了确保高压绝缘线自身的安全，不被自己的绝缘层逐渐的漏电，击穿绝缘层而设置的铜带屏蔽层，使点点滴滴漏电累积到铜带屏蔽层面上，累积到一定数值后，就会通过铜带的接地线对地放电。从而就保护了电线的安全，所以在电线辐射时空中一定要注意将电线的金属屏蔽层与接地线可靠接好。

185平方的电缆直径是31.8mm(单芯)。查VV32YJV32铜芯塑料绝缘电力电缆直径表有，185平方的电缆，单芯直径是31.8mm；双芯直径是47.1mm；三芯直径是57.7mm；四芯直径是63mm；五芯直径是67.5mm。185平方，电压等级为0.6/1kV的普通电力电缆，外径通常在53mm～58mm之间。非铠装YJV的直径较小，非铠装VV的直径次之；铠装YJV的直径较大，铠装VV的直径最大。

铜芯ZR-YJV 3芯10平方电缆的直径是6.18mm。根据圆面积公式S=πr²，S为30，r为半径，则r=√(30/3.14)，根据直径公式d=2r，所以直径等于6.18mm。

三芯10平方铜芯电缆的载流量是50A；3x4+2x2.5平方铜芯VV22电缆载流量是30A。

1芯10平方铝芯电缆载流量表：

芯数	1
平方	10
型号	VLV22
载流量	59
材质	铝
敷设方式	空气中敷设
温度	25℃

《电力设施保护条例实施细则》规定：10千伏高压电缆线跟建筑的安全距离是1.5米，而且电缆是地埋的，埋深规定是：地下0.7米以下，你这个是3米了，根据这两点，没问题的，安全。
