bpyjvpp2变频电缆(二)

bpyjvpp2变频电缆一般为模拟量,其中:YD:表示高、D:表示低、D:表示高、N:表示强电 YJ:绝缘层材料采用交联聚乙烯材料 V:护套材料采用聚氯乙烯 P:屏蔽。电缆全称:铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆,又称YJV 0.6/1kv 3240+1120 电缆,每芯有4根240平方毫米的线,五芯的,内部一根零线,外面还有一层塑料外套,带铠装。变频器需要型号,比如:JKLYJ 0.6/1KV 4240+1120 电缆,每芯数量为492。注意:JKLYJ 0.6/1KV 4240+1120 电缆。bv 全称:铜芯聚氯乙烯绝缘聚氯乙烯护套圆型连接器电缆。电缆规格:32.5mm2 34mm2+11 32.5mm2。其规格是34mm2。其规格:34mm2 42.5mm2+11.5mm2。其规格:46+12.5mm2。bv 全称:铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接器电缆。电缆规格:36+12.5mm2。其规格:410+16。以上电缆规格:316+110。bv 普通绝缘电线,有红、黄、蓝、绿、棕、黑、双色几种。

bpyjvpp2变频电缆表示:铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆,额定电压为0.6/1kV,3+1芯,标称截面积240mm2,中性线截面积120mm2表示为:YJV-0.6/1kV 3(1×240)+1×120(2) 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆,3芯,标称截面积70mm2表示为:YJV-0.6/1kV 3(1×120)+1×70(2) 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆,标称截面积70mm2表示为:BLVV-0.6/1kV 3(1×120)+1×70(2) 铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆,标称截面积70mm2表示为:BLVV-450/750V 3(1×120)+1×70(2) 聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆,额定电压为450/750V,标称截面积70mm2表示为:BLVV-450/750V 3(1×120)+1×70(2) 铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆,额定电压为300/500V,VV3×120表示为:BLVVV-450/750V 3(1×120)+1×70(2) 聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆,VLV3×120表示为:BLVV-450/750V 3(1×120)+1×70(3) 三芯,每芯截面积70mm2;BLVV3×120表示为:BLVV-450/750V 3(3×120)+1×70(3×70)+1×35(3×70),绝缘标称厚度为:1.4mm;VV22-0.6/1kv 3×120+1×70(3×70)+1×35(3×70),护套标称厚度为:1.5mm;YJV-0.6/1kv 3×120+1×70 三芯,每芯截面积为120mm2。

电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。6、为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。

铜芯3x120+2x70平方电缆600米铜重量是5340斤，铜的密度是8.9，则(3x120+2x70)x8.9x600=5340斤。

环境温度为35℃，铜芯YC 4*10平方电缆的载流量是54安。

3x2.5+1x1.5平方铜芯电缆承载电流表：

平方	材质	载流量
3x2.5+1x1.5	铜	36

3x0.75平方铜芯电缆220v下功率为2090瓦；380v下功率为5314.64瓦。3x0.75平方铜芯电缆的载流量为9.5A，电压220v下功率的计算公式为p=UI，则220x9.5=2090瓦；电压380v下功率的计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则1.732x380x9.5x0.85=5314.64瓦。

45kw变频器用35平方铜芯电线1、计算线电流：I=P/(√3Uφ) （其中：P=45000W，U=380V，功率因数φ取0.8）解得：I=85.5A2、求载流铜线面积：一般情况下50A以下1平方毫米铜线安全载流量是6A，50~100A电流1平方毫米的安全载流量是5A，100A电流以上一般取1平方毫米的安全载流量是2.5A。85.5÷5=17.1（平方毫米）3、选择电线：若明敷设，可用16平方的铜线，若穿塑料管可用25平方铜线。用铝线，需比铜线大一规格，明敷设选25平方，穿管选35平方。

5×25平方铝芯YJLV22电缆220v下功率为21.12kw；380v下功率为53.71kw。5×25平方铝芯YJLV22电缆的载流量为96A，电压220v下功率计算公式是p=UI，则220×96=21.12kw；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732×380×96×0.85=53.71kw。

2芯2.5平方铜芯YCW电缆220v下功率为6600w。2芯2.5平方铜芯YCW电缆的载流量为30A，则30×220=6600w。

铜芯三芯120平方电缆20米铜重量是64080g，铜的密度是8.9，则3x120x8.9x20=64080g。

如果是同一个柜子，随便一条电缆都可以。如果距离远的话，用双绞线。

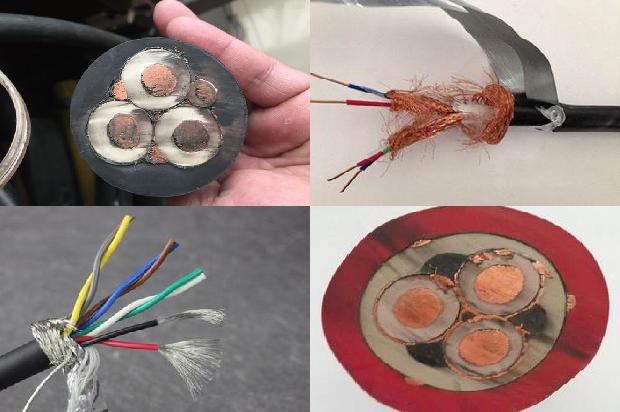

变频器电缆属于BPYJVP12R-TK、ZRBPYJVP12R-TK型电缆变频电缆的结构包括三根主线绝缘线、三根零线绝缘线，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成3+3线芯结构，使电缆具有较强的耐电压冲击性，能经受高速频繁变频时的脉冲电压，对变频电器起到良好的保护作用。

变频器的接线1、主电路接线(1) 变频器输入(R、S、T)，输出(U、V、W)绝对不能接错(2)将变频器接地端子良好的接地(如果工厂电路是零地共用，那就要考虑单独取地线)多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。(3)将变频器的电源输入端子经过漏电保护开关接到电源上(漏电开关，空气开关应选择好的生产厂家)。2、控制电路的接线(1) 模拟量控制线应使用屏蔽线，屏蔽一端接变频器控制电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空。(2) 开关量控制线允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起，绞合线的绞合间距应尽可能小。三、改善变频器的功率因数为了改善功率因数或安装场所距大容量电源很近时，必须加直流电抗器和交流电抗器。除改善功率因数外，还有以下作用：(1) 抑制输入中的浪涌电流(2) 削弱电源电压不平衡所带来的影响电抗的选用：(1) 电抗器电压降不大于额定电压的3%。(2) 当变压器容量大于500KVA或变压器容量超过变频器容量10倍以上时，应配电抗器。四、变频器的抗干扰1、 外界对变频器的干扰主要来源于电源进线。

当电源系统投入其它设备(如电容器)或由于其它设备的运行(如晶闸管等换相设备)时，容易造成电源的畸变，而损坏变频器的开关管。在变频器的输入电路中串入交流电抗器可有效抑制来源于进线的干扰。

2、 变频器对外界的干扰(1) 干扰信号的传播方式空中辐射方式 以电磁波的方式对外辐射电磁感应方式 通过线间电感而感应静电感应方式 通讯线间电容而感应线路传播方式 通过线源网络而传播(2) 抗干扰措施A 变频器侧感应方式传播的干扰信号，通过正确的布线和采用屏蔽线来消弱线路传播的干扰信号，可以在线路中串入小电感来消弱辐射传播的干扰信号，通过吸收方法来消弱(无线电抗干扰滤波器)在变频器输出侧和电机间串入滤波电抗器，可以不仅起到抗干扰作用，还可以消弱由于高次谐波引起的附加转矩，改善电动机的运行特性。在变频器的输出侧，绝对不允许用电容器来吸收谐波电流。B 仪器侧电源隔离法 仪器电源侧接入隔离变压器信号隔离法 信号侧用光电耦合器隔离五、变频器的防雷防雷 在变频器中，一般都设有雷电吸收网络，主要防止瞬间的雷电侵入，使变频器损坏。但在实际工作中，特别是电源线架空引入的情况下，单靠变频器的吸收网络是不能满足要求的。在雷电活跃地区，这一问题尤为重要，如果电源是架空进线，在进线处装设变频专用避雷器(选件)，或有按规范要求在离变频器20m的远处预埋钢管做专用接地保护。如果电源是电缆引入，则应做好控制室的防雷系统，以防雷电窜入破坏设备。实践表明，这一方法基本上能够有效解决雷击问题。六、变频器的制动部件选用。1.制动单元(选配部件)当变频器所驱动的控制设备需要快速制动时，需选用制动单元释放电机制动时回馈至直流母线上的能量。2.制动电阻(选配部件)不同功率等级变频器的制动电阻选用。

铝芯4x4平方YJLV22电缆1卷铝重量是4.32公斤。国标1卷的长度为100米，铝的密度是2.7，则4x4x2.7x100=4.32公斤。

YHC铜芯4x70平方电缆每米铜重量是4.98斤，铜的密度是8.9，则4x70x8.9x1=4.98斤。

160kw变频器需要配120mm以上铜线160KW的电机电流是I=P/U*1.732*0.9 p是功率，u是电压，1.732是根3的开根号数，0.9是功率因数，得出的电流是256.6A，一般情况下电缆是10mm一下的，能承载的电流是线径乘以4-6A，打个比方4mm的乘以4-6A的话是承载电流16-24A，当然环境温度和选的导线的质量有很大的关系，如果是三芯或四芯建议选择185mm以上的，单芯的话建议选择120mm以上的，电缆选大别选小，另外你的变频器如果频率大的话，一般是1mm导线承载1A电流，250kw的选的两根185mm的铝线，满负荷时线还有点微热。有问题再交流。
