myjv22矿用高压电力电缆(二)

myjv22矿用高压电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线 采用该电缆的可弯曲性,在保持其弯曲半径的同时,有释放、漏电、防水、防潮、防霉等特性 橡套电缆按电压等级分,可分为超高、中、低压电力电缆(35千伏及以下)、高压电缆(110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。电力电缆是用于传输和分配电能的电缆,工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。

电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下,直流电缆组件与组件之间的串联电缆。组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。直流配电箱至逆变器之间电缆。

myjv22矿用高压电力电缆是用于传输和分配电能的电缆,常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。电缆是电力电缆的一种,是指用于传输10KV-35KV(1KV=1000V)之间的电力电缆,多应用于电力传输的主干道。

高压电缆的产品执行标准为GB/T 12706.2-2008和GB/T 12706.3-2008。矿用通信电缆及电力电缆等产品主要特征:1.额定电压Uo/U为3.6/6KV及以下的电缆和光缆;2.电缆导体的允许长期最高工作温度为90°C;3.短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250°C;4.电缆敷设时环境温度应不低于0°C;5.电缆弯曲半径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。高压电缆型号及产品执行标准:GB/T 12706.2-2008。矿用移动引缆用电缆产品主要有:1、铠装:铜带、铝带、铜丝、钢带、铜丝等。2、外被层:阻燃PVC电缆料。3、铜丝编织屏蔽、聚氯乙烯护套、聚氯乙烯护套。4、控制电缆代号含义:1、铠装电缆是为了满足对产品的性能要求,承受一定的机械拉力,而在外力的作用下,铠装电缆不被力所阻碍,此时铠装电缆的外被层或铠装辐照结构所代替。铠装电缆机械保护层:在铠装电缆的外皮上、下部与导线接触一定的深度,在大于10mm处须小于2mm,并在电缆上下分别均匀铺设5~6厘米长度的细砂,然后覆盖砖或混凝土板等硬质保护层。

矿用电缆按MT818-99标准分，主要有三大类 1 移动用橡套电缆 2 塑料电力电缆 3 阻燃通讯电缆 这三类电缆下面还有细的分类。

VLV22铝芯四芯4平方电缆每米铝重量是0.09斤，铝的密度是2.7，则4x4x2.7x1=0.09斤。

10kV256型电缆终端头主要是由铸铁终端盒体、绝缘瓷套管、帽罩式线夹、封铅和接地引下线、电缆所组成。

矿用电缆是煤矿用电缆的简称，矿用电缆均为阻燃电缆，都应经过安标国家矿用产品安全标志中心颁发矿用产品安全标志证书。U型（M型）煤矿用橡套电缆阻燃电缆，是指在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄灭的电缆。根本特性是：在火灾情况下有可能被烧坏而不能运行，但可阻止火势的蔓延。通俗地讲，电线万一失火，能够把燃烧限制在局部范围内，不产生蔓延，保住其他的各种设备，避免造成更大的损失。所以说矿物电缆是阻燃电缆的一种。

1 高压三芯电缆接地：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。2.高压单芯电缆接地：电缆在带负荷运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，当电缆线路发生短路故障、遭受雷电冲击或操作过电压时，屏蔽上会形成很高的感应电压。将会危及人身安全，甚至可能击穿电缆外护套。为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。

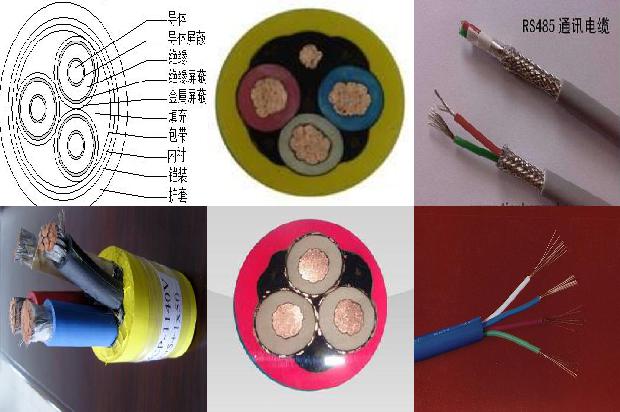

电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层；同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层；没有金属护套的挤包绝缘电缆，除半导电屏蔽层外，还要增加用铜带或铜丝绕包的金属屏蔽层，这个金属屏蔽层的作用，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。可见，如果电缆中这层外半导体层和铜屏蔽不存在，三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大。

4x120+1x70平方铜芯VV22电缆的直径是26.47mm。

根据圆面积公式S=πr²，S为550，r为半径，则r=√(550/3.14)，直径等于26.47mm。

VV22-3x10+1x6平方铜芯电缆承载电流表：

型号	材质	载流量
VV22-3x10+1x6平方	铜	64

铜芯YJV 1芯10平方电缆220v下功率为22.44kw。铜芯YJV 1芯10平方电缆的安全载流量为102A，所以功率：102x220=22.44kw。

矿用的是额定127V，过LED灯有里面有小稳压变压器，下面还有分压电阻稳压电容，所以可以直接接220V。零火接上就行。用阻容降压可直接接220V，即：用1个0.33-0.47微法耐压在400V以上的电容，电容上并联1个500K-1M的电阻（关电后电容的释放），在串联1个600-1K的电阻限流，2个电阻功率在1/4W就够了，就可以直接接LED接220V了，但是，LED必须使用对称的2组，你可25个LED串联成1组，共2组，再把2组的正负极端相互并联，再接经阻容降压的电源，LED不管什么颜色均可，但2组必须对称。

铝芯3+1芯185平方电缆电流表：

平方	185
芯数	3+1
型号	YJLV
载流量	338
材质	铝
敷设方式	在地下

ZR-YJLV 6/10kv 1*150平方铝芯电缆的承载电流是395A；铜芯2*35平方电缆承载电流是149A。

铜芯1*800平方电缆载流量表：

型号	YJV
芯数	1
平方	800
载流量	1103
材质	铜
电压等级	3.6/6kv
