电力线电缆(二)

电力线电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。电力线芯是用于传输和分配电能的线路,常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电力线芯是用于传输和分配电能的线路。分类电缆有电力电缆、电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下,直流电缆组件与组件之间的串联电缆。组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。直流配电箱至逆变器之间电缆。分布式 电缆系统的分类。电缆按其用途可分为直流电缆及交流电缆,并联电缆的分类按照作用可分为直流电缆及交流电缆,根据用途不同又可分为直流电缆及交流电缆。直流电缆最大分类直流电缆产品是电力系统的5~6倍,特点是电缆除了按照直流电阻项目分类,另外还有电气参数,交流电缆还有电气参数。

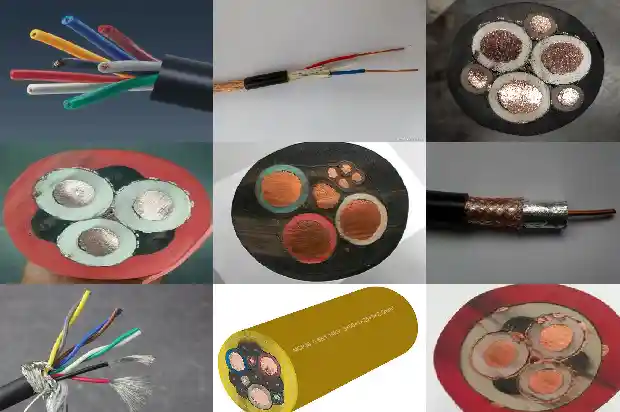

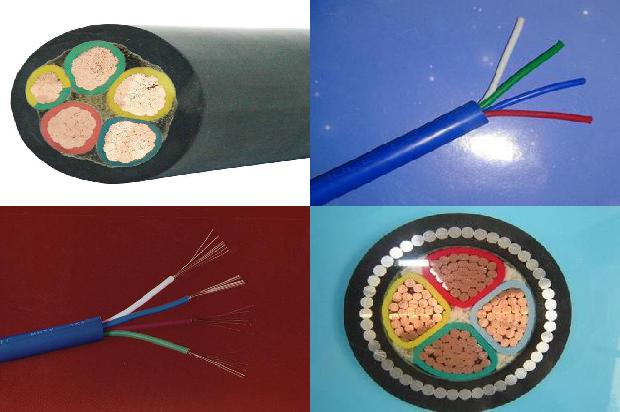

电力线电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。电力线芯是用于传输和分配电能的电缆,电力线芯由单股或多股的铜丝为导体,它的导体长期允许工作温度为90°C,电线的最小弯曲半径为电缆直径的6倍。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电力电缆:是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,其中包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、仪器仪表线缆等。3、机械设备、仪器仪表线缆:由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线。通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。

ZR-BV铜芯1×185平方电缆80米铜重量是131.72kg，铜的密度是8.9，则1×185×8.9×80=131.72kg。

单芯16平方铜芯电缆10米含铜量为1.42公斤，铜的密度为8.9，则1x16x8.9x10=1.42公斤。

不滴油电力电缆适用于寒冷地区。

电线电缆的额定电压是指电线安全使用的最高电压，V0/V：V0指相电压，V指线电压 额定温度指电线长期正常工作的最高温度，国标家用电线70摄氏度的多见，也有BV-90的，指可正常在最高90摄氏度下工作。

2*120平方铜芯电缆电流表：

平方	材质	载流量
2*120	铜	400

1000A的电流，一般普通的电缆难以长时间承受如此高的负荷，我们可以算一下，假设铝电缆电流密度是4A/MM，1000A电流用250平方毫米的铝电缆比较合适。因为铜排截面积更大，散热效果会更好，更适合在问配电柜及密封场所使用，所以我们也可以选择铜电缆，铜电缆的电流密度是5A/MM，1000A的电流使用200平方毫米的铜电缆。

三芯120平方铜芯YJV电缆90米铜重量是288360克，铜的密度是8.9，则3×120×8.9×90=288360克。

矿用电缆按MT818-99标准分，主要有三大类 1 移动用橡套电缆 2 塑料电力电缆 3 阻燃通讯电缆 这三类电缆下面还有细的分类。

可以计算，铜的比重是8.9g/cm33x25平方的意思是3根截面积为25mm2的铜芯电缆，其1米的含铜体积是3x100cmx0.25cm2=75cm3，铜的重量就是8.9x75=667.5克。

这个按照规定的是消防报警主机供电线路是不小于3.7平方才能满足主机的供电需要的，这个一般都是设置不小于4mm2的三线电线或者三芯电缆的，主机的接地也是不小于4mm2的。

4x50平方铝芯电缆380v下功率为89.51千瓦。4x50平方铝芯电缆的载流量为160A，三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732x380x160x0.85=89.51千瓦。

两芯50平方铜芯电缆的直径是11.29mm。根据圆面积公式S=πr²，S为100，r为半径，则r=√(100/3.14)，直径等于11.29mm。

铜芯五芯185平方VV22电缆安全载流量表：

型号	材质	载流量
VV22 五芯185平方	铜	348

在邻近或交叉其他电力线工作的安全距离：10KV、35KV、110KV、220KV、500KV分别不小 于1米；2.5米；3米；4米；6米。

35平方电缆为7根2.52，的铜丝，铜的比重为0.7，所以：2.52*2.52*0.7*7（铜丝数）*4（线芯数）=124.46kg，此为100米4*35电缆纯铜的重量，则每米重量为1.2446kg。

2芯400平方铜芯电缆安全电流表：

平方	材质	载流量
2芯400平方	铜	600

10kv电缆耐压试验要求??1、10kV电缆直流耐压试验的电压是40kV。??2、电缆直流耐压试验为额定电压4倍，时间是1分钟。交流工频耐压试验属于破坏性试验，电压为额定电压的2.5倍，时间为1分钟。??3、耐压试验测试(puncture test)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分电缆工频耐压试验和电缆直流耐压试验两种。

??4、电缆工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。其加压时间：对于以瓷和液体为主要绝缘的设备为1分钟，对于以有机固体为主要绝缘的设备为5分钟，对于电压互感器为3分钟，对于油浸电力电缆为10分钟。??5、电缆直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。??10kv电缆耐压试验标准，10KV电缆是一般有6/10KV和8.7/10KV两种，这两种电缆的耐压试验电压是不相同的，6/10KV是施加21KV交流电5分钟，电缆不击穿；而8.7/10KV则是施加30.5KV交流电5分钟，电缆不击穿。试验的依据为GB/T12706.2-2008，试验方法标准为GB/T 3048.7，电气装置安装工程电气设备交接试验标准GB50150-91，刚安装完用GB50150-91，正常试验按DL/T-596，试验要求看GB/T 12706-2008《1kV到35kV挤包绝缘电力电缆》，试验方法看GB/T 3048-2007《电线电缆电性能试验方法》??GB50150-2006《电气设备交接试验标准》，DLT 849.6-2004 《电力设备测试仪器通用技术条件第6部分高压谐振试验装置》，DL/T 596-1996 《电力设备预防性试验规程》，GB10229-88 《电抗器》，GB1094?《电力变压器》，GB50150-91-2006?《电气装置安装工程电气设备交接试验标准》，DL/T 596-1996 《电力设备预防性试验规程》，GB1094.1-GB1094.6-96 《外壳防护等级》，GB2900《电工名词术语》，GB/T16927.1~2-1997《高电压试验技术》。??10kv电缆耐压试验方案??试验方案名称：变频串联谐振试验装置，10kv电缆耐压试验??试验对象：35kV，截面积300mm2，长度500m以内电缆的交流耐压试验??10kv电缆耐压试验试验步骤及技术措施??1、试验方法 用5000V兆欧表依次测量各相线芯对其他两相及金属套的绝缘电阻，金属套及非被测试相线芯接地。测量前将被测线芯接地，使其充分放电，放电时间一般为2—5 分钟，由于存在吸收现象，兆欧表读数随时间逐步放大，测量时应读取绝缘电阻的稳定值作为电缆的绝缘电阻值。??2、测量步骤：??1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号；??2)将所有被试部分充分放电，非被测试相电缆线芯及金属套接地；??3)将兆欧表接地端子(E)用接电线与接地导体连接好，兆欧表火线端子(L)接至被测位的引出端头上，兆欧表读数稳定后记录绝缘电阻值，拆除兆欧表各相线；??4)将被试电缆对地放电并接地；??5)依照此步骤测试其他两相。??3、电缆耐压试验结果判断：如果耐压试验中未发生放电击穿现象，则认为耐压试验通过。

一般的做耐压实验是电力局初次验收时候做一般是1.3到1.5倍左右。
