95平方电缆3 2(二)

95平方电缆32芯95平方电缆,低压电缆3芯120平方电缆3芯95平方电缆铜芯,用千分尺测量其电阻值,用公式计算其电阻率。电缆阻值:R=ρ×L/S,其中R为电阻,ρ为电导率,L为导线长度,S为截面积。导体的电阻率跟温度有关,20°C时的铜的电阻率为0.0172(μΩ• m),所以在常温20°C时是R=0.0172×10^-6100/95^-6=0.688Ω。2和YJV一样,100米的电阻为0.0172(μΩ• m),100米的电阻为0.1539欧姆。

电缆压降没有说明。95mm2铝芯电缆在20°C时导体直流电阻(最大值)是0.193Ω/km;导体直流电阻(最大值)是0.293Ω/km。所以100米的压降VdV电缆压降是0.193Ω/kmx0.491Ω≈20°C=0.0754欧姆。3和1什么是不一样的?2、Vd导体截面相同(x)2、YJV电缆的电压降是 20V/(√3x380V)≈7.6V,100米的电阻是 0.0172Ω压降是 19V。2、Vd导体截面相同(x)导体截面不一样(mm2)导体大,压降也不一样。YJV电缆的电压降是 (Ω/kmx0.491kmx0.154km)≈27V(V)导体截面不一样(相同导体截面积) 2、YJV电缆的电压降是 (Ω/kmx0.49V)导体截面不一样(相同导体截面积) 3、YJV电缆的电压降是 (Ω/kmx0.491km)≈22V(V)导体截面不一样(相同导体截面) 4、Vd电缆的电压降是 (Ω/kmx0.192kmx0.492km)≈4、Vd电缆的电压降是 (Ω/kmx0.492kmx0.492km)≈22V的电缆的电压降是 (Ω/kmx0.492km)≈4、我们可以根据上面所说的结果判断是否合适 对导体的数量,按照上面所说的数值判断,如果是某电缆的代号,在前面的公式打出来的结果是 导体的标称截面就是 “2 导体截面积”。

95平方电缆32芯95平方铜电缆的安全载流量是278A。在三相四线制供电系统中,95平方毫米的铜芯电缆可带380千瓦,35平方毫米的铝芯电缆可带84千瓦。根据口诀,95平方的塑料铝线的安全载流量为其截面的2.5倍,即95x2.5=278A。其对应的功率为:P=1.732UIcosφ=1.732x0.38x195x0.85=195kW(用三相市电计算,功率因数取0.85)。铝电缆的安全载流量口诀为:二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。口诀第一句意思是:2.5平方及以下的各种截面铝芯绝缘线,其载流量为截面数的9倍。如2.5平方导线,载流量为2.5×9=22.5(A)。从4平方及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。口诀第二句意思是:35平方的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50平方及以上的导线,其载流量与截面数之间的倍数关系变为两个两个两个线号成一组,倍数依次减0.5,即50、70平方导线的载流量为截面数的3倍,95、120平方导线的载流量是其截面积数的2.5倍,依次类推。口诀第三句意思是:口诀适用的条件为“铝芯绝缘线、单根明敷、环境温度25°C”。

95的电缆直径是1.13厘米左右。铝线95*2=190个电流，单股的话直径大概有一公分左右，一般是三相四线的就是四股95平方线缆的截面是94.2mm2。电线电缆截面积的计算公式 截面积=0.7854 × 电线半径(毫米)的平方 × 股数。95平方BV线成品直径14.1~17.1mm.即1.41厘米~1.71厘米。导体结构为19/2.52mm，绞合直径约1.26厘米4芯95平方铜电缆的型号为yjv，该型号铜电力电缆的外直径37mm。

一楼是不对的，95平方单根载流量是278安，电缆内是三根95线并排在一起，温升会比较大，所以要乘效正系数0.7等于195安，三相可用110千瓦，三相电流平衡时此式才成立，如果三相电流不平衡，每相最大可承受电流为：195除1.73。

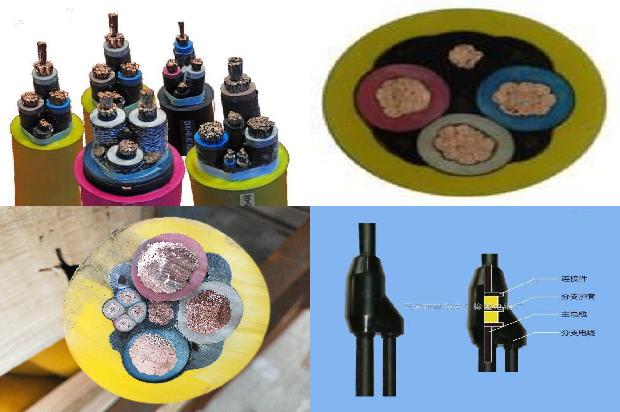

不要什么都要计算公式，电缆输送功率、电流计算很简单，每个千瓦按2A就行了，然后根据电流值去查电线电缆载流量资料和手册，选择对应的导体截面积，在根据敷设条件选择电缆的型号。办公楼各楼层供电，应该有电缆敷设井道，从一楼到六楼，应该采用预分支电缆，630kW对应参考电流为1260A，这么大的电流是不可能采用多芯电力电缆的，必须采取单芯电缆预分支，5根主单芯电缆（3根相线+1根零线N+1根保护接地线PE，5根主电缆必须导体截面积相同，应为办公楼系统单相设备为主），根据每层楼的楼层高度，各主干电缆每层分支出一根分支单芯电缆。具体选择为 主干电缆选择：电流2X630=1260A，查手册，需630平方毫米铜芯单芯交联聚乙烯绝缘电缆，载流量1270A。分支电缆选择：电流2X105=210A，查手册，需70平方毫米铜芯单芯交联聚乙烯绝缘电缆，载流量245A。因为是办公用电系统，电缆应该选择环保型阻燃或耐火型电缆，如 FZ-WDZA-YJY-0.6 1X 630 / 1X70 JB/T10636-2006 单芯（或单相） 铜芯交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃A类预分支电力电缆。JB/T10636-2006为预分支电缆执行标准。预分支电缆可以与电线电缆制造厂联系订货，说明清楚产品的名称、型号、规格；主干电缆的长度；分支连接体总数；分支间隔长度（根据每层楼的高度）；分支电缆的长度，预分支主干电缆数量为5根。最好附敷设设计简图，不容易搞错。分支电缆可以直接连接到每层的配电箱主开关（断路器）。为了降低成本，一至三层可以采用上述主干电缆，四至六层可以采用小一半左右截面积的主干电缆，240平方毫米同型号的主干电缆，载流量685A，即 FZ-WDZA-YJY-0.6 1X 630 / 1X70 （1~3层）+FZ-WDZA-YJY-0.6 1X 240 / 1X70 （4~6层） JB/T10636-2006 注意：主干电缆在电缆井道内彼此之间间隔两倍的电缆外径距离，不可将电缆堆积到一起。电缆厂可以根据具体要求做成一根1~6层的变截面积的主干分支电缆。订货时可以与制造厂的技术人员进行技术洽谈，最后做技术确认。

根据《电气安装工程施工图册》知道，五芯电缆铜芯线每平方毫米的安全载流量的数值为6——8A；五芯电缆铝芯线每平方毫米的安全载流量的数值为3——4A。在实际应用中，通常是取最低值。由此，根据功率公式P=ui可计算出，六平方五芯电缆线最大负载如下 铜芯线六平方的是：220×6×6＝7920W 铝芯线六平方的是：220×3×6＝3960W。

RVVP：铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆 4X2X1.0：表示导体规格有4对截面为1.0平方的 其实这种表示方法是错误的，因为RVVP的芯线结构是不能对绞的。如果芯线对绞，应该是下面的型号 RVVPS：铜芯聚氯乙烯绝缘聚氯乙烯护套对绞屏蔽软电线。

ZR-YJLV 6/10kv 1×95平方铝芯电缆220v下功率为63360w。ZR-YJLV 6/10kv 1×95平方铝芯电缆的载流量为288A，所以288×220=63360w。

YJV22-2x95平方铜芯电缆1米铜重量是1.69kg，铜的密度是8.9，则2x95x8.9x1=1.69kg。

3x95平方铜芯电缆10米铜重量是25.37公斤，铜的密度是8.9，则3x95x8.9x10=25.37公斤。

200kw消防泵用240平方电缆。三相200KW，电流达到400A，选用240平方电缆可以保证供电万无一失。如果200KW不是同时使用，错开峰值，那么使用185平方电缆勉强，但是不能100%满负荷使用。电压等级为380v情况下：总功率200KW，功率因数取0.8，线电流：I=P/√3*380*0.8=379.85A。

铜芯2芯95平方YCW电缆承载电流表：

型号	YCW
芯数	2
平方	95
载流量	297
材质	铜
电压等级	450/750v

该电缆一公里电流100安损耗是1.98千瓦。铝的电阻率为0.0283Ωmm^2/m，95平方铝电缆1公里电阻R为0.0283X1000/95=0.198(Ω)。铝每平方毫米允许通过电流为4安，当该电缆通过电流Ⅰ为100安时，则损耗P等于电流的平方乘以电阻，即P=I^2R=100X100X0.198=1980(瓦)=1.98千瓦。

95平方五芯电缆横截面为475mm2，95*5=475。

规格95的电缆一米剥0.84455KG铜。

电缆重量是面积、长度和密度的乘积，公式W=S*ρ*L：W是重量；S是面积；密度的符号是ρ，铜的密度是8.89；L是长度—一米是0.001千米。所以，95电缆一米铜的重量是95*8.89*0.001=0.84455KG，约0.85公斤。（以上是一根95电缆的重量。其它规格可依据公式计算）。95平方毫米的铜线1米的体积是：95cm3 铜的密度是：8.89g/cm3 所以95平方毫米的铜线一米应是95*8.89=844.55g 为844.55*2/1000=1.69斤。

50平方铜电缆能带106.8千瓦。50平方铜电线基本是连接在三相电中，这时的电压是380伏特，安全载流量则是191安培，根据公式，功率P=电压U×电流I×1.732×0.85=380×191×1.732×0.85=106.8千瓦。

铜芯2×95平方电缆220v下功率为72600w。因为铜芯2×95平方电缆的安全载流量为330A，所以功率计算：330×220=72600w。

口诀是：10下五；100上二；25、35，四、三界；70、95，两倍半；穿管、温度，八、九折。这几句口诀反映的是铝芯绝缘线载流量与截面的倍数关系。例如，对于环境温度不大于25℃时的铝芯绝缘线的载流量为：截面为6平方毫米时，载流量为6*5=30安；截面为95平方毫米时，载流量为95*2.5=237.5安。

95平方的4芯电缆，它的4条芯的大小不是相同的，有一根是50平方的。另外你没说清楚，到底是两条完整电缆并联，还是里面的4芯，每两芯并接作一芯用。

主要是PVCPVC即聚氯乙烯，英文简称PVC(Polyvinylchloride)，是氯乙烯单体(vinylchloridemonomer，简称VCM)在过氧化物、偶氮化合物等引发剂；或在光、热作用下按自由基聚合反应机理聚合而成的聚合物。氯乙烯均聚物和氯乙烯共聚物统称之为氯乙烯树脂。其材料是一种非结晶性材料。PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。PVC对氧化剂、还原剂和强酸都有很强的抵抗力。然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。

95平方铝电缆一米0.32～0.4㎏。电缆的平方数是平方毫米，95平方电缆导体体积为95×0.01×100立方厘米，即95立方厘米。而铝的比重为2.8克/立方厘米，95平方的导体质量是95×2.8×0.001=0.266㎏。正常电缆其它材料约占20%～50%。以20%其它材料计，则为0.266×1.2≈0.32㎏，以50%计为0.266×1.5=0.4㎏。

2*95平方铝芯VLV22电缆的安全载流量是184A；ZR-YJLV 1*500平方铝芯电缆安全载流量是556A。

绝缘厚度=标称厚度*0.9-0.1，是最薄点厚度。

YJV-0.6/1KV 3×39 近似外径是33.30mm，可选公制螺纹M50*1.5（27-41）或NPT螺纹1-1/2″（27-41）的格兰头。格兰头（Cable gland）又名电缆防水接头、电缆固定头(Cable fixed head）和电缆接头（Cablejoint）广泛应用于机械设备电气、船舶电气、防蚀设备的电线电缆的固定和保护。95平方的电缆一般用95#液压压线钳模头。

450/750v是2.5平方的电线，指的是电线的额定电压，电线的绝缘耐压值，电压只是电线的参数之一。标称电压450V，最高耐压750V，就是说系统电压不超过450V时用。此参数与电线大小无关，即大小线径的电线都可以是这个额定电压。电线的截面大小要另外从标签里寻找。电线电缆用以传输电（磁）能，信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆，狭义的电缆是指绝缘电缆。

1×95平方铜芯ZR-YJV电缆的直径是11毫米。根据圆面积公式S=πr²，S为95，r为半径，则r=√(95/3.14)，直径等于11毫米。

铜芯2x95平方电缆的直径是15.56毫米。根据圆面积公式S=πr²，S为190，r为半径，则r=√(190/3.14)，根据直径公式d=2r，所以直径等于15.56毫米。
