橡套线电缆(二)

橡套线电缆(YZ电缆)全称重型通用橡套电缆,是俗称的橡套线的一种。yc电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备,或用于工地上临时施工用,能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60°C。Y代表橡胶绝缘,C代表重型电缆。

里面的护套也为橡胶绝缘,导体为铜丝。橡套电缆分为重型电缆(yc电缆)、中型电缆(yz电缆)及轻型电缆(YQ电缆)。好的YC电缆的绝缘层都是纯天然橡胶制作,导体则以良好导电性能的无氧铜杆为佳品。而目前市场上常用的橡套电缆有橡胶电缆和硅橡胶电缆。线芯的颜色有红、白、蓝、绿、棕、灰、黑、双色等五种。电缆内部中间接头的绝缘层一般用橡胶做为,导体则用聚氯乙烯或聚氯乙烯做为绝缘。线芯的基本绝缘层材料均用橡胶制作,颜色为灰色。还有一种是特种电线,也叫橡套电缆,是一种防老化的聚氯乙烯绝缘铜芯软线,其外皮一般都是PVC材料,抗冲击性较好,但有一定的抗过载能力。橡套电缆一般用于电流的传输,根据使用环境的不同有不同的用处。比如接临时电的话,2.5的一般用线就够了,照明用选用2.5的就可以了,进户线选用4平方就可以了,空调用线选用6平方就足够了,电磁炉、洗衣机、微波炉、空调等一般情况下空调使用2.5的要看电线的大小,外皮表面应该印有具体的生产许可证号和制造商的地址,国家标准也有规定。

橡套线电缆作为电力传输的主要载体,广泛应用于电器装备、照明设备、家用电器等方面,其质量的好坏直接影响到工程质量及消费者的生命财产安全。橡套线的内部芯线根数越多,而且形状越复杂,所以有时也把家里面的电源线芯分离开一定的距离,以保证这些电器,电线能有足够的安全性。橡套线和塑料电缆,因为橡套电缆的主要类型有YZ和VV两种,而橡套电缆的主要类型则有YZ和VV电缆,前者线径细而后者线径粗,型号如下:1、YZ型额定电压Uo/U为300/500V,线芯用途为一般用途单芯硬导体无护套电缆,适用于交流电压300/500V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。2、VV电缆导体长期允许最高工作温度为70°C,短路时(最长持续时间不超过5s)电缆导体的最高温度不超过160°C。3、VLV型电缆导体最高工作温度不超过180°C,敷设时环境温度应不低于0°C。4、VV型电缆导体最高工作温度不超过70°C。5、VV型电缆导体最高工作温度不超过90°C。6、BV型电缆导体最高工作温度不超过70°C。7、BVR型电缆导体最高工作温度不超过90°C。8、RVV型电缆导体最高工作温度不超过70°C。9、RVV型电缆导体最大工作温度不超过70°C。BVR型电缆导体的最大工作温度不超过90°C。BV型电缆导体的最大工作温度不超过90°C。ZR-BVR型电缆导体的最大工作温度不超过90°C。

1×35平方铜芯电缆安全电流表：

平方	材质	载流量
1×35	铜	218

要看电压等级的，对于3KV以下电缆可能直接接上导体后，包绝缘然后把屏蔽层也接上就可以了。对于高压电缆一定要使用相应的接头或终端的。橡套电缆广泛使用于各种电器设备，例如日用电器，电动机械，电工装置和器具的移动式电源线。同时可在室内或户外环境条件下使用。根据电缆所受的机械外力，在产品结构上分为轻型、中型和重型三类。在截面上也有适当的衔接。

铜芯1*400平方YJV电缆安全载流量表：

型号	材质	载流量
YJV 1*400平方	铜	680

YC电缆和YCW电缆主要区别有 意义的区别 ycw电缆是一种电缆，用于交流额定电压为450/750V及以下的家用电器、电动工具和各类移动电器设备。YC电缆全称重型通用橡套电缆，是俗称的橡套线的一种 材料的不同 YC采用的是SE3型混合橡皮护套，YCW采用的是SE4型混合橡皮护套，YCW的外护套性能要优于YC的 特性的不同 yc电缆型号：yc电缆内主要为多芯电缆，常用的有2芯、3芯、4芯、5芯，铜芯的面积0.75到几十平方不等 YCW型额定电压Uo/U为450/750V，YCW线芯的长期允许工作温度不超过65℃。YCW型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用。

YJV0.6/1kv-1.8/3kv单芯6平方铜芯电缆220v下功率为21.12千瓦。YJV0.6/1kv-1.8/3kv单芯6平方铜芯电缆的载流量为96A，则96*220=21.12千瓦。

3×175电缆载流量530A单根的截面为的3×175聚氯乙烯铜芯线明敷时最大载流量是530A。如果是带有钢带铠装的电缆，则截面3×175单根明敷设时最大载流量为414A；三芯和五芯为285A。如果是无钢带铠装的电缆：截面3×175单根明敷设时最大载流量为340A；三芯或者五芯为246A。

以BV2.5平方的铜线为例，用千分尺，可量出铜丝的直径，直径是1.772，国标是1.78那半径就是1.772 / 2=0.886那面积就=3.14*0.886*0.886=2.46这个值指的就是平方毫米。之所以BV2.5平方电线。指的就是这个铜丝的截面积是2.5平方毫米。

电缆的型号由八部分组成 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体资料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码－D不滴流，P干绝缘； 六、外护层代码 七、特别产品代码－TH湿热带，TA干热带； 八、额定电压－单位KVYJV就是交联聚乙烯绝缘聚氯乙稀护套 电缆 电缆型号是指电缆的各种型号。1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。2.导体材料：L代表铝；T（省略）代表铜。3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙烯护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。充油电缆外护层代号含义为1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。3.外被层：1纤维层；2聚氯乙烯护套；3聚乙烯护套。

防止电缆着火是电缆防火的首要工作。电缆着火可能由于电缆本身的故障引起，也可能是由于其他设备着火后串延至电缆。实践证明，在电缆主通道里电缆本身的故障引起电缆着火最具危险性。防止电缆自身故障着火。由于电缆内部绝缘的缺陷、老化、受潮、损伤等原因引起电缆在运 行中绝缘短路，短路电弧引燃电缆而着火。防止电缆自身故障着火就要有效地防止电缆受潮、受伤，而一旦电缆绝缘不良，要能及时发现，将它退出运行。

120五芯铜电缆一米铜重大约为5.34公斤。120平方厘米的5芯铜电缆，密度为8.9，那么1米的五芯铜电缆重量=120x5x89=5340g=5.34公斤。

规格35*4 16*1五芯的如果符合GB5023-97的，应该是黄绿组合色，浅蓝，黑，棕，黑或棕。如果符合GB/T12706-2000的，应该是黄绿组合色，红，黄，蓝，绿。16的那芯(黄绿线）接保护接零。符合GB5023-97的黑或棕接工作零线。符合GB/T12706-2000的绿接工作零线。其他的三根依次接三根相线。

｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)，其中：K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数。

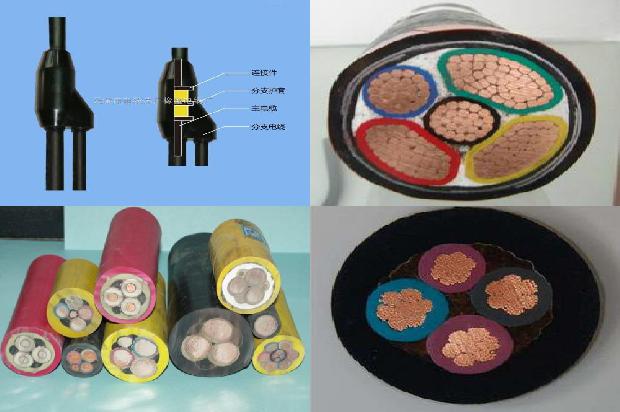

电缆T接最常用的方法，使用T接分线器。然后热塑。

3x240平方铜芯电缆的承载电流是520A。

WDZN-YJV电缆与WDZB-YJFE电缆的区别：前一个是低烟无卤阻燃耐火的 后一个是低烟无卤B类阻燃辐照交联。

1、电缆直埋深度（由地面至电缆外皮）0.7米；2、电缆外皮至地下建筑物的基础0.6米，但最小谢绝小于0.3米；3、电缆与电缆相互间水平接近时，最小净距0.1米；不同部门的电缆相互间0.5米；4、电缆相互交叉时的最小净距0.5米，在交叉点前后一米范围用隔板隔开可降低为0.25米，穿管交叉不作规定；5、电缆与热力管道、煤气、石油管道接近时的净距2米；交叉时的净距离0.5米。电缆直埋敷设时，沟底必须具有良好的地层，不应有石块、砖头等其它硬制杂物，否则应铺以100毫米厚的软土或沙层，然后盖以混凝土保护板，覆盖宽度应超出电缆直径两则各50毫米。但在不得已的情况下，也允许用砖代替混凝土保护板。

有19根。电缆95mm2的线芯结构正常来讲是19根组成一股，但不是铜丝那样的软铜芯，那个没法数的YJV-3*95+2*50mm2交联电力电缆型号：YJV规格 3*95+2*50根数：19丝径：2.60mm电压：0.6-1kv电阻：≤0.193Ω/km（20℃时）重量：3930.4kg/km外径 34.5mm用途：用于固定敷设、交流额度电压35kv及以下输配电线作输送电能用。特性：电缆导体最高工作温度90℃；短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃。

有很多高压半导体层不好剥离，可以用2mm厚的玻璃与电缆成30度的夹角来刮，一般的情况下一根单支电缆的半导体层十来分钟就可以刮好。

VV22铜芯2x10平方电缆1卷铜重量是17800g。铜的密度是8.9，1卷的长度国标为100米，则2x10x8.9x100=17800g。

六平方电线外表印有6mm2 BV 300/500V，表示单塑聚氯乙烯铜芯电线，6mm平方，300/500耐压等级。

查电缆载流量表，铜芯1*16平方电缆空气中敷设载流量是101安。

2×150平方铜芯电缆电流表：

平方	材质	载流量
2×150	铜	350

BBTRZ是，俗称防火电缆。能够在950度火焰温度下通1000V电压经受3小时燃烧而不击穿。这种电缆是矿物电缆的第二代产品，除具有第一代刚性（硬质）矿物电缆的防火、防爆、耐温、载流量大的优点外，还具有以下特点：不易吸潮绝缘性能更稳定，可多芯、定长生产，无需中间接头，结构柔性，便于弯曲，无需专用终端，无附件之忧，适用于各种敷设方式，一般电气人员均可按常规电缆的敷设方法进行。

不存在那一种线好。电线按材料分铜线、铝线，按地点有外线、内线，按芯数有单芯、双芯、三芯、四芯、五芯，有家庭装修用的各种规格的单芯、双芯线，有多股软线、有电焊机用的橡套软电缆，还有直接埋设的各种规格的直埋电缆，用户可根据需求选用各种线路，安装施工。

区别：1、性能方面：铜导电性能好，如果铝合金电缆要达到和铜缆相同的载流量，那么必须增加铝合金的截面积，得更粗。

2、一个粗，一个细，直接导致的结果就是电缆弯曲半径的不同。在敷设上会有所不同，也有人说铝合金轻，这也是铝合金的一大优势，敷设省人省力。其他方面没太多的区别，铝合金电缆主要解决了铝导体的蠕变效应，俗话说就是热胀冷缩。加上铝成本的优势。铜芯线指电缆的导体为铜，并不一定指单股。电缆的导体一般用铜，也有很多用铝或铝合金。

电缆具体型号都是不一样，重量会有所差异的，比如 YJV-0.6/1KV-3*185mm2的电缆近似重量是5.901kg/米 YJV22-0.6/1KV-3*185mm2的电缆近似重量是6.778kg/米 VV-0.6/1KV-3*185mm2的电缆近似重量是6.196kg/米 VV22-0.6/1KV-3*185mm2的电缆近似重量是7.135kg/米3*185+2*95=745mm2=0.000745m21米 体积=1m×0.000745m2=0.000745m3铝 密度=8.9×103 kg/m3理论重量=密度×体积=8.9×103 kg/m3×0.000745m3=6.63kg电缆(electric cable；power cable)：通常是由几根或几组导线组成。
