16平方软芯电缆(二)

16平方软芯电缆或软芯电缆可在插入用于穿管或用于增强绝缘和耐热的同时,宜选用截面积为16平方毫米的、硬芯电缆。软芯电缆的使用特性 1、电缆的导体长期允许工作温度为65°C。2、电缆的敷设温度应不低于0°C。3、电缆的最小弯曲半径为电缆直径的6倍。4、由于电缆安装时环境温度应不低于0°C,所以应选择最小弯曲半径为20倍。5、电缆弯曲半径不小于电缆直径的10倍。6、单芯电缆弯曲半径不小于电缆直径的20倍。软芯电缆弯曲半径不小于电缆直径20倍。电缆的最小弯曲半径不小于电缆直径20倍。电缆的弯曲半径不小于电缆直径20倍。7、矿物绝缘电缆在电缆弯曲半径小,故电缆弯曲性能好。矿物绝缘电缆(Mineral Cable)简称MI电缆,作为配线使用时,国内习惯称作氧化镁电缆或防火电缆。它是由矿物绝缘电缆的氧化镁粉作为绝缘材料,由铜导体、氧化镁、铜护套两种无机材料组成。另外,矿物绝缘电缆有利于防火、防爆、耐油、耐腐蚀、寿命长是目前市场上比较受欢迎的一种电缆。矿物绝缘电缆由铜导体、无机绝缘材料、16平方是指有一芯的芯数,而矿物绝缘电缆的芯数种类为5~8芯、16芯、25芯、35芯、50芯。从物理结构上来说,所有的电缆均有特殊设计要求,这样更安全,更经济。矿物绝缘电缆是一种以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套的电缆,最外层可按需选择适当保护套。

16平方软芯电缆用2.5-6平方的线耳就可以了。但是要根据线芯的长度而定。另外电器元件人工动工,根据我所说民用的16平方的线,在30度时的载流量大约为85安培。可以用4平方的线耳就可以了。电缆是用于承载电流的导电金属线材,有实心的、绞合的或箔片编织的等各种形式。按绝缘状况分为裸电线和绝缘电线两大类。电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。其外可加保护覆盖层,用于传输、分配电能或传送电信号。电缆与普通电线的差别主要是电缆尺寸较大,结构较复杂。电缆主要由以下4部分组成。1导电线心:用高电导率材料制成。

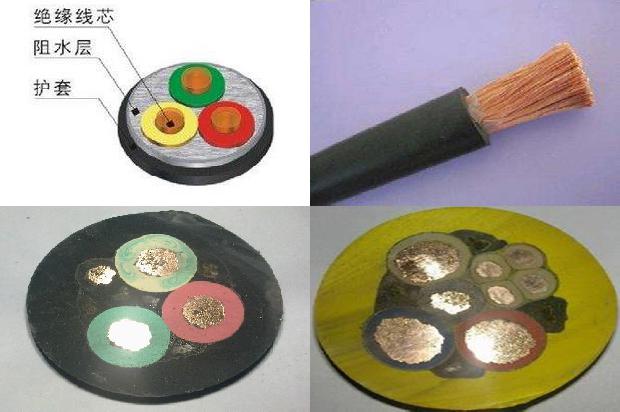

根据敷设使用条件对电缆柔软程度的要求,每根线心可能由单根导线或多根导线绞合而成。2绝缘层:保护层——缆芯或缆芯,每个缆芯可能由单根导线或多根导线绞合而成。3密封护套:保护层——缆芯或缆芯,每个缆芯可能由多根导线组合而成。

在绝缘护套层作用下,使绝缘护套的作用降低,但护套还是要柔软些。3外护层:由于缆芯和缆芯之间有空隙,可能使护套材料被挤包或被挤包覆或被严重挤压,导致绝缘护套的严重缠绕,引起电性能的下降,或容易引起短路。因此,电工在安装电缆时,必须严格按照安装工艺规程进行。一般电缆终端头和接头的位置都是固定的,通常都是统一做法的。安装完毕后,应该没有任何折弯,或者是重新制作电缆。4、缆芯等常用的电缆基本都是单芯、双芯、三芯、四芯、五芯电缆。

4×25+1×16铜芯电缆线安全载流量120安，最大安全负载60千瓦。

BV-1×16平方铜芯电缆300米铜重量是42720g，铜的密度是8.9，则1×16×8.9×300=42720g。

16平方电缆零线也是16平方的，地线用10平方的就可以了。在我们的供电系统中火线和零线是一样粗的，因为电路在行成回路后，火线和零线所通过的电流是一样的。所以在选择电缆时我们也要选择火线和零线一样粗的电缆。而接地线可选择稍微细一点的。

电缆内部是铜芯线；光缆内部是玻璃纤维。电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的线缆。而光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。当话机将声信号转换成电信号后经线路传输到交换机，再由交换机经线路将电信号直接传至另话机上接听，这一通话过程传输的线路就是电缆。当话机将声信号转换成电信号后经线路传输到交换机，再由交换机将这一电信号传至光电转换设备(将电信号转换成光信号)经线路传至另一光电转换设备(将光信号转换成电信号)，再至交换设备、至另话机上。

3*35+1*16的铜芯电缆在空气中的安全载流量是140A，则其负载功率P=√3×380×I线×COSφ（可取0.8）=√3×380×140×0.8=73714W，也就是说可以带70KW左右的负荷。

在三相380V的系统当中，那么单芯240平方毫米的铜电缆可以带269千瓦，三芯240平方毫米的铜电缆可以带206千瓦。单芯240平方毫米铜电缆的可承载的最大流量为510a，而三芯240平方毫米的铜电缆可承载的最大流量为392a。

5芯电缆，3根35的+2根16的。

是铜芯三芯16平方ZR-YJV电缆。

根据电工规范，16平的铝导线最大负荷矩为8000A.m，除以200米得40A，即200米的16平方铝导线最大负荷电流为40A，譬如拖动三相电机的话，能拖动22KW的电机。

额定电压为1Kv的交联聚乙烯绝缘聚氯乙烯护套电力电缆。其中y代表聚乙烯绝缘，j代表交联，v代表聚氯乙烯绝缘，1000代表额定电压为1Kv。它的产品标准是GB12706.3-91，它的使用用途是电力线路输送配电用。它的使用温度应该不低于0度。它能承受机械外力，但不能承受拉力比较大的场合。

四芯16平方铜芯电缆220v下功率为18260w；380v下功率为46433.19w。四芯16平方铜芯电缆的载流量为83A，电压220v下功率计算公式为p=UI，则220*83=18260w；电压380v下根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732*380*83*0.85=46433.19w。

70平方1芯铜的电缆外径（直径）是14.8mm。70平方2芯铜的电缆外径（直径）是22.48mm。70平方3芯铜的电缆外径（直径）是26.24mm。70平方4芯铜的电缆外径（直径）是30.7mm。70平方5芯铜的电缆外径（直径）是36.46mm。

BV-1*16平方铜芯电缆1卷铜重量是14.24公斤。铜的密度是8.9，1卷的长度国标为100米，则1*16*8.9*100=14.24公斤。

主电缆线是不赞成有接头的，布线工放线都是一根整线放到头，怕不够还要多留占线。从配电室到控制柜是一根线到头的。如果有接头，电缆又是埋在地下从井里穿过来了，时间长了怕接头处松开，造成漏电或电线着火，且维修工也不易查找，故最好是一根到头，不要有接头。

根据日常经验，我们知道，2.5平方铜线通常能带的功率是3500到5500瓦左右；一般来说，如果铜线的截面积是2.5毫米，从铜线经过的电流一般是在16安到25安左右，在220伏的电路中进行计算，电压x电流=功率，也就是220伏×16安或25安=3500或5500瓦。

4平方铜线100米的大约重4.227千克左右，其中铜芯一米大约重35.56克左右，塑料绝缘体一米大约重6.71克左右。一百米长的4平方铜线重量为3556克加671克等于4227克，即4.227千克。不过这个重量并不是固定的，通常厂家生产的电线其重量可能存在一定的偏差。

4芯16平方铜芯电缆承载电流表：

平方	16
芯数	4
型号	VV22
载流量	71
材质	铜
温度	25℃

铜芯ZR-YJV 0.6/1kv 1*16平方电缆220v下功率为26400w。因为铜芯ZR-YJV 0.6/1kv 1*16平方电缆的安全载流量为120A，所以功率计算：120*220=26400w。

国标16mm2电线半径为1.70×7㎜，25℃铜线载流量为80安培，导体直径指BV。

5×16平方铜芯电缆埋地敷设的承载电流是107安。

240平方铜芯电缆载流量为408A 查《电气工程常用数据速查手册》，240平方的交联聚乙烯绝缘电缆载流量为408A(三芯) 电缆的载流量与电缆长度、电缆芯数、电缆敷设形式以及电缆的使用环境温度有关。《电气工程常用数据速查手册》中的载流量适用于环境温度为25°C，土壤热阻系数为2.3*240平方的铜芯电缆载流量450-500安左右。

国家标准4平方的线载流量是30A，负荷6千瓦，8千瓦差不多就有些发热了。国标允许的长期电流：4平方铜芯电线是25-32A。这是理论安全数值，极限数值是8000w电表应该选用10(20)安培的。

按公式计算，三相(380v)应该不大于，铜：28kw；铝：22kw(功率因数为1时，而且距离不远)，单相时(220v)不应大于，铜：10kw；铝：7kw。在不同的敷设方式、环境温度、导线温度等条件下，绝缘导线的安全载流量不同，所带的负载功率亦不同。

电缆4*16+1*10表示4+1的5芯电缆，其中4*16表示4根线的截面积均为16平方（毫米）；1*10表示1根线的截面积为10平方（毫米）。4+1的5芯电缆多用在三相五线的供电中。包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。中性线(N线)就是零线。三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。因三相不平衡时，中性线的电流可能很大，故4+1中性线的规格和相线的规格相同。

16平方裸铝线重量为m=2.7x16xL，其中L为裸线的长度。因为铝的密度为2.7kg/mm3，那么对于长为L的裸线，其密度为16L，质量为m=2.7x16xL。16平方毫米=0.16平方厘米 0.16X 100=16立方厘米 铝用密度是2.7 16X2.7=43.2克国标 4x16十1X10铠装铜芯电缆1米 含0.65公斤左右的铜 国标 4*16+1*10 铠装铜芯电缆 不含税每米约42元左右。
