wdzn电力电缆(二)

wdzn电力电缆是指电缆具有低烟无卤等优越性能,并且具有良好的阻燃性,这种电缆一般都是不容易被火燃烧的,还可以有效阻止火势蔓延开来,即使被火烧,它也是无毒、低烟、无卤的,并且没有腐蚀性,因此被广泛用于医院、石油、发电厂、地铁等场所。另外,这种电缆还可以在火势燃烧的条件下继续提供线路或者是设备所需电源,例如:警报器、排烟设备、逃生照明指示灯等等。wdzn一yjv电缆是低烟无卤阻燃耐火交联聚乙烯绝缘铜芯电缆。WDZN-BYJ WDZN-BYJ WDZN-BYJ WDZN-RYJ WDZN-RYJ等是低烟无卤阻燃耐火交联聚乙烯绝缘铜芯电缆。导体采用99.99%无氧铜制造,铜芯单丝直径小、根数少,一般由多股铜丝绞合成股,再由多根股绞合的导体绞合成导体,所以耐火电缆的耐热等级具备WDZN-BYJ的相关标准,同时也适合电缆使用,如:ZR-KVV 、NH-KVV、NH-KYJY等。使用范围:供固定敷设在额定交流电压450/750V及以下的室内、电缆沟、管道内及地下固定敷设之用。不受敷设落差限制。5、WDZN-RYJY 、 RYYJV 、RYYJV 、RYYV22 适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。

wdzn电力电缆,即铜芯导体交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃耐火电力电缆。耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外,电缆在着火燃烧时仍能保持一定时间的正常运行,适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。

耐火电力电缆具有向火焰燃烧的能力,也就是说,电缆在火灾情况下有可能被烧坏而不能运行,但可阻止火势的蔓延。通俗地讲,电缆万一失火,能够把燃烧限制在局部范围内,不产生蔓延,保住其他的各种设备,避免造成更大的损失。wdzn的意思就是耐火电线电缆的大小。wdzn-yjy就表示铜芯交联聚乙烯绝缘聚氯乙烯护套低烟无卤耐火电力电缆。WDZN-yjy指的是低烟无卤阻燃耐火电力电缆,yjy指的是交联聚乙烯绝缘聚氯乙烯护套电力电缆。wdzn-yjy指的是无卤低烟耐火电力电缆,WDZN-yjy指的是无卤低烟耐火电力电缆,也就是说WDZN-BYJ 32.5+E2.5指的是电缆有3根2.5mm2的电线,还有一根的“芯”线,用于消防控制中心的消防线。42.5-sc20指的是4芯2.5mm2的电线。图纸上这种电缆规格的表示方法是:WDZBN-YJY-42.5-SC50-wc wc 低烟无卤B级阻燃-铜芯交联聚烯烃绝缘聚烯烃护套电力电缆。电线规格是:2.5mm2 4mm2 6mm2 10mm2 16mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 240mm2 铜电缆规格就是7x2.5。

无卤低烟耐火聚乙烯绝缘聚乙烯护套交联电力电缆。其中W表示无卤即绝缘护套中不含有卤素，D表示低烟型电缆，Zn表示阻燃耐火型电缆，Yjy表示交联聚乙烯绝缘聚乙烯护套电力电缆。此种电缆常用于具有一定防火要求的常规电力供电系统中。

ZR-YJV 1*25平方铜芯电缆220v下功率为40040w。ZR-YJV 1*25平方铜芯电缆的载流量为182A，则182*220=40040w。

是2x1.5平方铜芯电缆。

电缆两端应该标注电缆头符号，中间线条也应该与普通配线有区别。

意思是无卤低烟阻燃耐火的交联聚乙烯绝缘（铜芯）电线 1、BYJ代表交联聚乙烯绝缘布电线，属于电线。在日常习惯上，人们把家用布电线叫做电线，把电力 电缆 简称电缆，很多品种"线中有缆"，"缆中有线"。所以没有必要严格区分 2、电线由一根或几根柔软的导线组成，外面包以轻软的护层。电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。

3x50+1x25平方铜芯电缆电流表：

平方	材质	载流量
3x50+1x25	铜	142

rvjs是交联聚乙烯绝双绞型连接软线。R-软线，YJ-交联聚乙烯，S-双绞型。R为类别、用途代号，YJ为绝缘种类，S为特征。rvjs消防用耐火聚烯烃绝缘连接软线适于电厂。化工，隧道，车站。高层建筑等关键部位的防火系统特别适用于应急电源与户内消防设备的供电线路。本产品适用于交流额定电压为450/750V及以下的线路，以及对防火安全要求高的场合。

WDZN-YJ(F)E-3*35+1*16属于电缆。电线与电缆的区别在于电线的尺寸一般较小﹐结构较为简单，且单芯的较多。这根电缆型号的意思为 低烟无阻阻燃耐火型辐照交联聚烯烃绝缘聚烯烃护套电缆。WD：无卤低烟 Z：阻燃 N：耐火 YJ：辐照交联聚烯烃绝缘 (F)：交联加工工艺采用电子束辐照 E：聚烯烃护套。

VV22-4x95+1x50平方铜芯电缆220v下功率为49.28千瓦；380v下功率为125.31千瓦。VV22-4x95+1x50平方铜芯电缆的载流量为224A，电压220v下功率计算公式是p=UI，则220×224=49.28千瓦；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732×380×224×0.85=125.31千瓦。

1x240平方铜芯电缆200米含铜量为427.2kg，铜的密度为8.9，则1x240x8.9x200=427.2kg。

环境温度为25℃，VLV22-2芯10平方铝芯电缆空气中敷设的安全电流是45A。

WDZN_YJY 全称：无卤低烟阻燃耐火交联聚烯烃绝缘聚烯烃护套电力电缆，属于低压电力电缆。电缆：电缆(electric cable；power cable)：通常是由几根或几组导线组成。基本简介：电缆电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底，用于电讯或电力输送。1832年，沙俄退伍军官许林格将电报线路埋在地下，六根导线之间彼此用橡胶绝缘后同放在玻璃管内，这就是世界上最早的一条地下电缆。由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。其外可加保护覆盖层，用于传输、分配电能或传送电信号。它与普通电线的差别主要是电缆尺寸较大，结构较复杂。电缆按其用途可分为电力电缆、通信电缆和控制电缆等。

与架空线相比，电缆的优点是线间绝缘距离小，占地空间小，地下敷设而不占地面以上空间，不受周围环境污染影响，送电可靠性高，对人身安全和周围环境干扰小。但造价高，施工、检修均较麻烦，制造也较复杂。因此，电缆多应用于人口密集和电网稠密区及交通拥挤繁忙处；在过江、过河、海底敷设则可避免使用大跨度架空线。在需要避免架空线对通信干扰的地方以及需要考虑美观或避免暴露目标的场合也可采用电缆。产品分类：裸电线及裸导体制品；电力电缆；电气装备用电线电缆；通讯电缆及光纤；电磁线（绕组线）。

电力电缆和控制电缆应按以下原则分层敷设：（1）高低压电力电缆布置在最上层的电缆支架（或桥架）层上.（2）控制电缆、通讯电缆和光缆布置在最下层的电缆支架（或桥架）层上。（3）每层电缆与电缆之间的间距要满足电缆散热和安全运行的要求；（4）控制电缆、通讯电缆及光缆布置在最下层主要是考虑火灾情况下控制及保护信号的畅通。

国内现在的10kV电缆基本为交联聚乙烯电缆，正常情况下（按设计载流量下运行），电缆导体的温度最高为90度。电缆外护套的表面温度和周边环境温度相同。

WDZNYJV是什么电缆？ ＆nbsp； ＆nbsp； ＆nbsp； ＆nbsp； ＆nbsp；就是聚氯乙烯绝缘聚氯乙烯护套控制电缆。适用范围 聚氯乙烯绝缘聚氯乙烯护套控制电缆适用于额定电压450/750V及以下或0.6/1kV及以下控制、信号、保护及测量系统接线之用 ＆nbsp； ＆nbsp；＆nbsp；使用该电缆的要求 ●工频额定电压Uo/U为450/750V或0.6/1kV ●电缆导体的允许长期最高工作温度为70℃ ●电缆敷设时环境温度应不低于0℃，若环境温低于0℃时，应对电缆进行预热 ●电缆的推荐允许弯曲半径如下 无铠装电缆，应不低于电缆外径的6倍； 铠装或铜带屏蔽电缆，应不低于电缆外径的12倍； 屏蔽软电缆，应不低于电缆外径的6倍。

BV单芯70平方铜芯电缆70米铜重量是43.61千克，铜的密度是8.9，则1*70*8.9*70=43.61千克。

铜芯2x0.75平方电缆承载电流表：

型号	ZR-RVVB
平方	0.75
芯数	2
载流量	13
材质	铜
温度	25℃

产品名称：铜芯阻燃耐火低烟无卤绝缘单芯软线线芯材质：铜(导电性能佳，节能)产品外表：绝缘(低碳，无铅)导体结构：多股细铜芯二、WDZN-RYJ低烟无卤阻燃耐火电线参数：①规格型号：0.5平方、0.75平方、1平方、1.5平方、2.5平方、4平方、6平方等②额定电压：300/500V；450/750V③颜色：红/黄/绿/蓝/黑/绿/棕/白④执行标准：GB/T5023.3-2008 IEC 60227-3：1997⑤包装：100米/卷⑥操作温度：电缆线长期性容许操作温度为70℃；二、WDZN-RYJ低烟无卤阻燃耐火电线适用范围：WDZN-RYJ低烟无卤阻燃耐火电线具有高阻燃、耐高温、低烟低毒的良好性能，适用于额定电压450/750V及以下耐热105℃或125℃固定布线和电力、电子设备内部连接线，如家庭装修、消防设备、紧急电源插座等供电。

10千伏电力电缆主绝缘厚度大约7cm左右。

这是无卤低烟阻燃耐火型铜芯导体辐照交联聚乙烯绝缘电线电缆，广泛应用在动力装置、日用电器、仪表及电信设备敷设用、较大公共场合配电以及安全环保要求高的场所，如高层建筑、车站、地铁、机场、医院、大型图书馆、体育馆、别墅、家庭住宅、宾馆、医院、办公大楼、学校、商场等人员密集场所。

WDZN-BYJ 是电线。代号含义：W——无卤；D——低烟；Z——阻燃；N——耐火；YJ——交联聚乙烯绝缘；E——聚烯烃护套。

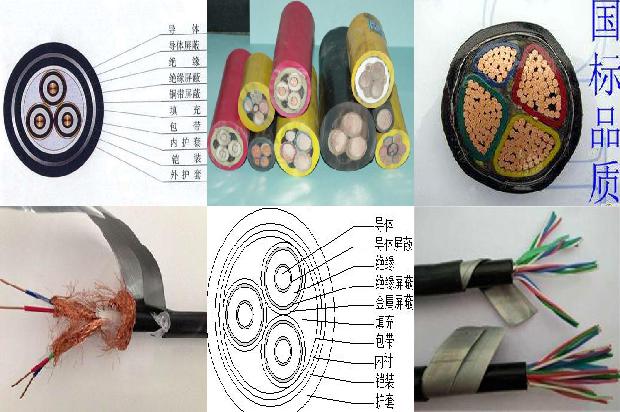

电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成 （1）线芯：线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分 （2）绝缘层：绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分 （3）屏蔽层：15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层 （4）保护层：保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

电力电缆测量绝缘电阻值规定电力电缆投入运行前应测量绝缘电阻：1KV以下的使用1KV摇表：其值不应小于10MΩ，1KV以上使用2.5KV摇表：3KV及以下的电缆绝缘电阻值不小于200MΩ。6~10KV电缆的绝缘电阻值不小于400MΩ，20~35KV电缆的绝缘电阻值不小于600MΩ，220KV电缆的绝缘电阻值不小于4500MΩ/Km，读测绝缘电阻值应为1分钟后的数值。

3芯150平方铜芯ZR-YJV电缆380v下功率为222655.53w。3芯150平方铜芯ZR-YJV电缆的载流量为398A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则398*380*1.732*0.85=222655.53w。

铜芯约455元/米铝芯约120元/米。

明线通信；电缆通信；电力载波通信；光纤通信；微波通信；卫星通信。

VV-1KV-5*6 电缆型号中的数字，5代表的是芯数为5，6代表的是每根线芯为6平方毫米。

3x4+1x2.5平方铜芯ZR-YJV电缆10米铜重量是2.58斤，铜的密度是8.9，则(3×4+1×2.5)×8.9×10=2.58斤。
