电线电缆电力电缆(二)

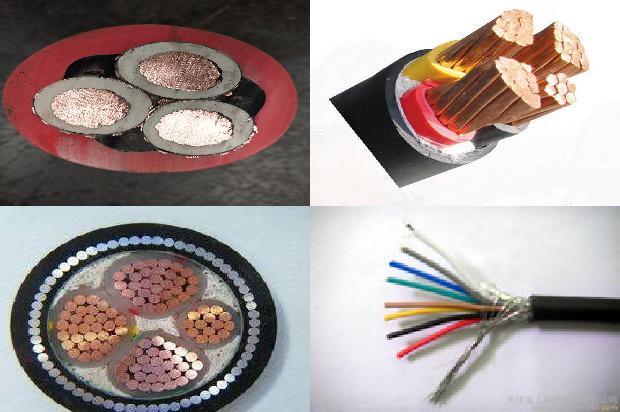

电线电缆电力电缆的运动条件,与电力电缆相似,都是以载电量作为主要载体。以yjv型电力电缆为例,1、yjv电缆载流量等同于1、5A,而3、5A则为250载体,而yjv电缆载流量等同于1、所以两者的载流量是一样的。电力电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。电力电缆载流量估算口诀 二点五下乘以九,往上减一顺号走 三十五乘三点五,双双成组减点五 条件有变加折算,高温九折铜升级 穿管根数二三四,八七六折满载流。说明 (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。倍数随截面的增大而减小。“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为 2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。

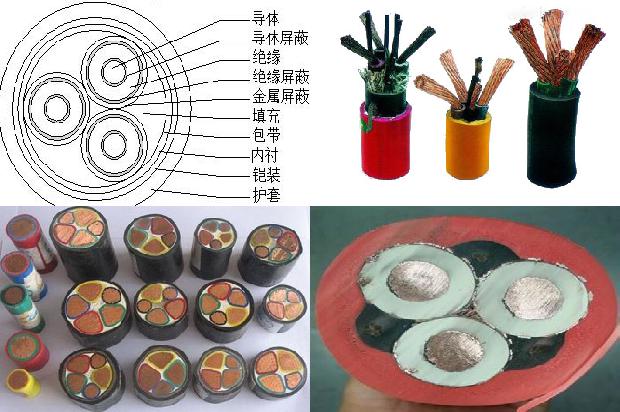

电线电缆电力电缆属于电力电缆,其中电力电缆属于低压电缆,在热稳定条件下,当电缆导体达到长期允许工作温度时,应用作高压电缆,控制电缆,可用于不致使电缆发热的目的。电力电缆按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆(110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。电缆所使用的场合根据电缆所使用的场合或环境的不同分类,利用电缆的允许载流量、电缆的使用环境温度、电缆的最高工作温度、电缆的悬挂长度等来确定。二、 辐照交联电力电缆(电压等级:0.6/1KV;执行标准:GB/T12706.2-2002)辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。3、 交联聚乙烯绝缘电力电缆(电压等级:64/110KV;执行标准:GB/T 11017-[/B]2002;127/220KV、290/500KV)辐照交联聚乙烯绝缘电力电缆,电压等级:64/110KV。

10KV电力电缆终端冷缩头开裂进水后会爆炸，必须更换10kv电缆冷缩电缆终端头更换说明：(1)按制造厂提供的安装说明书规定的尺寸剥去电缆外护层、钢带(若有钢带)、内护层及线芯问填料(钢带剥切长度主要由线芯允许弯曲半径和规定的相间距离来确定，但需考虑与所提供的套在线芯上的冷缩护套管长度相适配)。内护层留10mm，钢带留25mm。然后将电缆端部约50mm长一段外护层擦洗干净。(2)安装接地线。在钢带以上约65mm处的线芯铜屏蔽上分别安装接地铜环，并用恒力弹簧将接地编织铜线和三条铜带一起固定在钢带上。若要求钢带与线芯屏蔽分开接地，则应另取10mm2编织铜线用恒力弹簧固定在钢带上，然后用绝缘带绕包覆盖，再将线芯屏蔽接地编织铜线与三根线芯接地铜带连接引出。注意：钢带接地线和线芯屏蔽接地线在终端头内不可有电气上的连通。为了防止水汽沿接地线进入电缆，在外护层上先用防水带包2层，将接地线夹在中间，外面再包2层防水带。(3)安装冷收缩分支套。将冷收缩分支套置于线芯分叉处，先抽出下端内部塑料螺旋条，然后再抽出三个指管内部塑料螺旋条，在线芯分叉处收缩压紧。(4)安装冷收缩护套管。将三根冷收缩护套管分别套在三根线芯上、下部覆盖分支套指管15mm，抽出管内塑料螺旋条，在线芯铜屏蔽上收缩压紧。若为加长型户内终端头，则用同样方法收缩第二根冷收缩护套管，其下端与第一根搭接15mm。护套管末端到线芯末端长度应等于安装说明书规定的尺寸。(5)从护套管口向上留一段铜屏蔽(户外终端头留45mm，户内终端头留30mm)，其余剥去。留下10mm半导电层，其余半导电层剥去，并按接线端子孔深加1omm剥去线芯末端绝缘。(6)从钢屏蔽带末端10mm处开始绕包半导电带直到覆盖电缆绝缘10mm，然后返回到铜屏蔽带上，要求半导电带与绝缘交界处平滑过渡(无明显台阶)。(7)压接接线端子。(8)安装冷收缩绝缘件。先用清洗剂擦净电缆绝缘及接线端于压接处．并在包绕半导电带及附近绝缘表面涂少许硅脂。套入冷收缩绝缘件到安装说明书所规定的位置，抽出塑料螺旋条，在电缆绝缘上收缩压紧(若接线端子平板宽度大于冷收缩绝缘件内径时，则应先安装冷收缩绝缘件，然后压接接线端子)。(9)用绝缘橡胶带包绕接线端子与线芯绝缘之间的间隙，外面再包绕耐漏痕带。(10)在三相线芯分支套指管外包绕相色标志带。

YHC 3×6平方铜芯电缆220v下功率为8.8kw。YHC 3×6平方铜芯电缆的载流量为40A，所以40×220=8.8kw。

55Kw电机变频器的额为55千瓦，当55Kw的电机变频器使用电力电缆做成导线时，则电力电缆的设计可承载功率要稍大于55千瓦电机的额定功率，在55一60千瓦之间的范围内，而可以承载55一60千瓦之间的功率的电力电缆的横截面积为35平方毫米。

WDZ-BY为低烟无卤阻燃聚乙烯绝缘布电线，ZR-BV为阻燃C级聚氯乙烯绝缘布电线，低烟无卤的布电线更好环保、安全，所以价格高于阻燃布电线。

铜芯2*25平方VV22电缆安全载流量表：

型号	VV22
平方	25
芯数	2
载流量	122
材质	铜
敷设方式	埋地敷设
温度	25℃

铜芯YJV 2*10平方电缆载流量表：

芯数	2
平方	10
型号	YJV
载流量	102
材质	铜
敷设方式	在地下
护套	非铠装

芯数 芯线排列 外径比例① 中心空隙面积 外层外缝空隙 ×d2 面积×d2 M=Did (毫米2) (毫米2) 2 2 2 0 1.571 3 3 2.154 0.04 1.248 4 4 2.414 0.215 1.220 5 5 2.7 0.543 1.259 6 6 3 1.025 1.329 7 1 + 6 3 0 1.329。

如果是单股导体，25平方的导体直径约5.64mm 如果是多股导体，绞合外径约6.4~6.8mm。

不是，1000v以下才是中压。

不同电压等级的电缆及不同用途的电缆，不宜混合敷设在同层支架上。控制电缆宜敷设在下层，中间敷设稍高电压等级的电缆，最上层敷设电压在这条电缆沟内最高的电缆。

查电缆载流量表，铜芯3×95平方电缆在地下承载电流是296安。

VV22-3×70平方铜芯电缆额定电流表：

型号	材质	载流量
VV22-3×70平方	铜	185

YJVR 是塑料交联的电力电缆； YZ 是中型移动通用橡套电缆 YC是重型移动通用橡套电缆。

有两种方法，一是在线上标注。二是集中标注。

不滴油电力电缆适用于寒冷地区。

一般电缆的损耗怎样计算理论上只能取个适当的系数，如金属1.01~1.02，非金属1.04~1.05。要确切的得称重收集数据并总结归纳可得。电缆线用电损耗如何计算?如现用YJV22-3*150+1*70电缆线。

电缆电阻的计算：1、铜导线的电阻率为：0.0175hexun1Ω·m，根据公式：R=P*L/S(P电阻系数.L长度米.S截面平方毫米)，电缆的电阻为、根据用公式P=I2R计算功率损耗。

是铜芯VV22-5×120平方电缆。

铜芯ZR-YJV三芯400平方电缆220v下功率为146.3kw。因为铜芯ZR-YJV三芯400平方电缆的安全载流量为665A，所以功率计算：665×220=146.3kw。

双芯35平方铜芯电缆500米含铜量为311500克，铜的密度为8.9，则2×35×8.9×500=311500克。

1.机械特性纯铜导体强度、伸长率比铜包铝导体大，也就是说纯铜在机械性能方面比铜包铝好。从电缆设计的角度来看，纯铜导体比铜包铝导体机械强度好的优点，在实际应用过程中不一定需要。铜包铝导体比纯铜轻很多，因此铜包铝的电缆在整体重量上比纯铜导体电缆要轻，这样会给电缆的运输和电缆的架设施工带来方便。另外铜包铝比纯铜软一点，用铜包铝导体生产的电缆在柔软性方面比纯铜的电缆好一点。2.电气性能因为铝的导电性比铜差，使得铜包铝导体的直流电阻比纯铜导体大，这点有无影响主要看电缆是否会被用来供电，如给放大器提供电源，如果被用来供电的话，铜包铝导体将会导致额外的电力消耗，电压降低较多。当频率超过5MHz时，此时的交流电阻衰减在这两种不同的导体下没有明显的区别。当然，这主要是因为高频电流的集肤效应，频率越高，电流的流动就越接近导体表面，在铜包铝导体的表面实际上纯铜材料，当频率高到一定时候，整个电流镀在铜材质里面流动了。在5MHz情况下，电流在近表面的约0.025毫米厚度中流动，而铜包铝导体的铜层厚度比此厚度多约一倍。对于同轴电缆，因为传输的信号是在5MHz以上，因此铜包铝导体和纯铜导体传输效果是相同的。在实际测试电缆的衰减可以证明这一点 铜包铝较纯铜导体软，在生产过程中容易进行矫直处理，因此在一定程度上可以说用铜包铝的电缆要比用纯铜导体的电缆回波损耗指标好。3.经济性铜包铝导体是按重量出售的，纯铜导体也是按重量出售的，铜包铝导体的价格要比相同重量的纯铜导体贵一些。但是同样重量的铜包铝要比纯铜导体长度长很多，而电缆是按长度计算的。相同重量，铜包铝线是铜线长度的2.5倍，价格仅仅是每吨多几百元。综合下来，铜包铝就很有优势。由于铜包铝电缆比较轻，电缆的运输成本、安装架设成本都会有所降低，会给施工带来一定的方便性。4.易维护性使用铜包铝能减少网络故障，避免网络人员在维护时“冬子剪芯，夏子剪皮”(铝带纵包或铝管产品)。由于电缆的铜内导体与铝外导体热膨胀系数相差较大，在炎热的夏季，铝外导体伸张较大，铜内导体相对回缩，不能充分接触到F头座内的弹性触片；在严寒的冬季，铝外导体收缩较大，使屏蔽层脱落。当同轴电缆采用铜包铝内导体时，它与铝外导体的热膨胀系数相差较小，气温变化时，电缆抽芯的故障大为减少，提高了网络的传输质量。5.总的来讲，铜包铝导体总体性能要比纯铜导体好，它将节约用户的费用。

YJV-2*300平方铜芯电缆220v下功率为154000瓦。YJV-2*300平方铜芯电缆的载流量为700A，则700*220=154000瓦。

在预先测量好的尺寸出切开护套和绝缘，根据不同截面大小电缆切开护套和绝缘的尺寸不同；用C型管对应相应色序压接主干和分支线，压接时注意压接钳的力度，不能过松或过紧，过松会造成电缆压接脱落，导致断路，压接过紧会压断导体或造成导体断股。在压接好的导体裸露处用聚四氟乙烯带缠绕烘烤透明，再缠绕防水胶带（老虎带）后可用木制锤子收缩缆芯，以方便注塑。在注塑过程中应选择合适模具和注意注塑机模具注塑处的密封，模具过大造成成本浪费，模具过小造成次品，密封不好两端跑焦，影响注塑效果。预分支电缆应充分冷却后才可装盘，否则会造成连接体扁形，影响美观。
