YC多芯电缆(二)

YC多芯电缆规格型号表:三芯四平方电缆,里面有四根电线,四平方电线,电线型号是A、B、C、N。电缆规格说明:三根相线(火线),一根零线,一根地线。中性线(N)和PE线(PE)。大陆普遍用棕色表示L;英文简称PE线,也就是Live Wire;英文简称PE线,全称FC线或UTP线。其它的不用表示。如NHYJV NHYJV YC YC橡套电缆用于各种移动式电器设备,能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60°C。电缆规格型号:1、yjv电缆型号:电缆型号YJV YJLV型电缆适用于室内、电缆沟、管道、隧道等,也可埋在松散的土壤中,不能承受外力作用,一般为电路传输的主干道,额定电压为电力线路输配电用。2、产品用途:YJV电缆广泛用于高层建筑、车站、机场、码头、地下铁道等场所,也可在容易发生火灾的场所进行使用。3、产品使用特性:YJV电缆型号:铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆,YJLV电缆型号:YJLV22电缆型号:YJV22电缆使用特性:交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆,电缆额定电压1kV/3KV,单芯导体为0.5~300mm2。电缆特点:1、工频额定电压Uo/U为0.6/1KV,电缆导体的最高工作温度为90°C。

YC多芯电缆其护套为导电护套,采用的是导体外有一层耐热聚酯薄膜的绝缘材料,YCW中的这个含有导体的地方会有一层导电纸。多芯电缆一般是三根火线、一根零线、一根地线构成的。YC电缆全称重型通用橡套电缆,是俗称的橡套线的一种。yc电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备,或用于工地上临时施工用,能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60°C。Y代表橡胶绝缘,C代表重型电缆。里面的护套也为橡胶绝缘,导体为铜丝。导体主流材料多为镀锡铜丝。橡套电缆分为重型电缆(yc电缆)、中型电缆(yz电缆)及轻型电缆(YQ电缆)。

好的YC电缆的绝缘层都是纯天然橡胶制作,导体则以良好导电性能的无氧铜杆为佳品。YC电缆的使用特性1、yc电缆的交流额定电压为450/750V,YC电缆内导体的长期允许工作温度不超过65°C。2、yc电缆的使用温度应不低于-20°C。3、4、yc电缆护套采用优质聚氯乙烯,环保安全,防火阻燃,耐磨,机械强度高。缺点:YC电缆的护套采用阻燃结构,阻燃性能好,不易氧化,耐油;绝缘层采用阻燃结构,防火阻燃。5、yc电缆使用温度应不低于-20°C。6、yc电缆护套采用阻燃性能好,电缆护套采用阻燃性能好的无机材料。7、yc电缆使用环境温度应不低于-20°C。

yc电缆全称重型通用橡套软电缆。yc电缆是由多股的细铜丝为导体，外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆品种，其中Y代表橡胶绝缘，c代表重型电缆，是俗称的橡套线的一种。rvv电缆全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电线，又称轻型聚氯乙烯护套软线，是弱电系统中最常用的线缆。其芯线根数不定，两根或以上，外面有pvc护套，芯线之间的排列没有特别要求。rvv电缆是护套线的一种，其中r代表软线，v代表聚氯乙烯绝缘。yc电缆是橡胶绝缘，rvv电缆是聚氯乙烯绝缘，也就是我们常说的塑料。塑料与橡胶最本质的区别在于塑料发生形变时塑性变形，而橡胶是弹性变形。换句话说，塑料变形后不容易恢复原状态，而橡胶相对来说就容易得多。塑料的弹性是很小的，通常小于100%，而橡胶可以达到1000%甚至更多。所以，这在根本上决定了yc电缆与vv电缆的性能与用途。一般，yc电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备，或用于工地上临时施工用，能承受较大的机械外力作用。YC电缆可以用于移动设备供电或对转弯半径有要求的线路敷设。而rvv适用于专控制信号传输线、电气设备、仪表、自动化设备、安防防盗报警系统属、高层楼宇对讲系统、家用照明连接线等固定敷设。

253芯95平方铜芯电缆的安全载流量是273安。

电缆根据使用部位和用途的不同，大致可分为1芯，2芯，3芯，4芯，5芯以50平方为例1芯的表达方法为：1*502芯的表达方式为：2*503芯的表达方式为：3*504芯的表达方式为：4*50或者3*50+1*255芯的表达方式为5*50或3*50+2*25或4*50+1*25。

YC——表示通用橡套软电缆（多股绞合铜芯导体），规格是：2X1.0m㎡ 即为两芯电缆，每芯导体标称截面积为1平方毫米。

有利于电信号的传输，并且与其它电路减少互相干扰，使得各电缆传输信号正确无误，所以，多芯电缆必须芯线之间要有绝缘物，使电缆芯线传输各自固有的电信号，如果芯线之间没有绝缘物，多芯电缆将变成一根导线了，是绝对不利于电信号的远程传输，以及对电力设备的控制。

4×4平方铜芯电缆的载流量是31A；2×70平方铜芯YJV电缆载流量是265A。

YHC两芯35平方铜芯电缆的安全电流是156安；铜芯4芯16平方VV电缆安全电流是65安。

当然YC价格高。YC是采煤机电缆，VV是普通的双护电力电缆。YC是采煤机电缆，主要用于地下的煤矿，安全性能要求非常严格，价格当然高了。

铜芯3芯35平方YC电缆安全载流量表：

型号	材质	载流量
YC 3芯35平方	铜	132

传输低速模拟量、开关量信号的控制电缆型号有：KVV、KYJV、KVVR、KVVP、KYJVP、KVVRP等，规格：0.5~10mm2，芯数2~61芯。传输数字信号的电缆，推荐用现场总线电缆。选择工业通信电缆，首先满足阻抗（Z0=120Ω）匹配，然后根据具体的通信速率、传输距离、布线环境、敷设方式配置不同的型号规格。很多人用RVVPS、RVVP、RVSP、KVVP等聚氯乙烯绝缘介质的电缆传输数字信号，这是错误的。按照字母解释：RVV——铜芯导体聚氯乙烯绝缘及护套软电缆 无屏蔽。RVVPS——铜芯导体聚氯乙烯绝缘及护套铜丝编织总屏蔽软电缆。RVSP——铜芯导体聚氯乙烯绝缘绞型铜丝编织屏蔽电线 无护套。KVVP——铜芯导体聚氯乙烯绝缘及护套铜丝编织总屏蔽控制电缆。

YCW 450/750v 4芯70平方铜芯电缆380v下功率为116922.12瓦。

YCW 450/750v 4芯70平方铜芯电缆的载流量为209A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），所以P＝√3UIcosφ＝1.732×380×209×0.85=116922.12瓦。

如果是铜芯线，1平方铜线1米长净铜是：0.01784斤；那么3乘50平方铜线1米长就有0.89斤重。3*50+2*25YJV电缆，每米的净铜重量是1780克。可以这样算：3*50平方加2*25平方，等于：200平方。这是导体截面积。导体截面再乘以铜密度：8.9，等于1780KG。结果就是千米净铜量了。

电缆多芯和单芯的区别是，单芯电缆其两端直接接地，电缆的金属屏蔽层还可能产生环流可达电缆的载流量，又浪费电能形成损耗，多芯线一般都是三根芯的线，因为在电缆运行中，流过三个线芯的电流总和为零，在电缆金属屏蔽层两端基本上没有感应电压。

环境温度为35℃，4芯120平方铜芯电缆的电流是273A。

十六平方多心电缆对接法就是用每一个接头分开相互交叉接起来就可以了，加上焊锡就可以了。

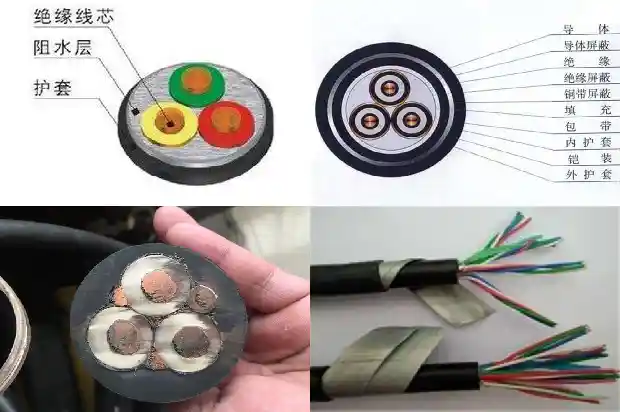

主要是由导体、聚乙烯绝缘体、填充物（尼龙、pvc复合材料等）、聚氯乙烯外护套，其中，导体多为铜芯，填充物多为尼龙等材质，起到保护线芯的作用；如果是铠装电力电缆则会在填充物和护套之间加上一层钢带铠装，目的是电缆埋在地下起到抗压的作用，钢带铠装yjv电缆型号为yjv22；聚氯乙烯护套就是常见的pvc材料。

YCW——移动重型橡套户外软电缆，Y-移动电缆，C-重型，W-户外。YCW移动重型橡套户外软电缆，用于交流额定电压为450/750V及以下的电器。长期允许工作温度不超过65℃。用于各种移动电器设备，能承受较大的机械外力作用。（1）YCW型额定电压Uo/U为450/750V。（2）YCW线芯的长期允许工作温度不超过65℃。（3）YCW型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用。

铜芯2*35平方电缆220v下功率为29040w。因为铜芯2*35平方电缆的安全载流量为132A，所以功率计算：132*220=29040w。

3*25平方铜芯电缆的安全电流是115安；单芯300平方铝芯VLV22电缆安全电流是548安。

YCS是通用重型橡套电缆，简称橡套电缆橡胶类电缆，是一种具有一定耐气候和耐油性能的电缆。质地较软，耐温等级70度，电压等级450/750V，适合移动敷设。产品特点：1、橡套线芯的长期允许工作温度不超过65℃2、具有一定的耐气候性和耐油性能，适用于户外或接触油污的场合。

YC电缆全称重型通用橡套电缆，是软线。YC电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备，或用于工地上临时施工用，能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60℃。橡套电缆是由多股的细铜丝为导体，外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆品种 一般来讲，包括通用橡套软电缆，电焊机电缆，潜水电机电缆，无线电装置电缆和摄影光源电缆等品种。
