对绞屏蔽电缆(二)

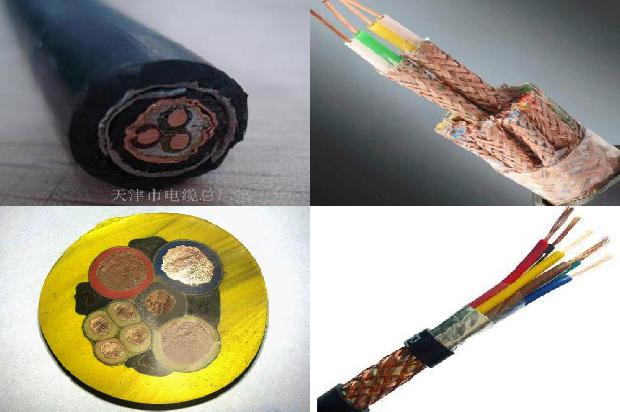

对绞屏蔽电缆由四对双绞线组成,分为4对,每对都为一对,每对双绞线按一定的绞距绞合在一起。外径大、重量轻。通常用于中压系统。电缆是指3类非屏蔽双绞线(UTP=UNSHIELDED TWISTED PAIR)的缩写。屏蔽双绞线由四对双绞线组成,每对是两根绝缘线芯,每根线芯的截面是按照一定的规格互相绞在一起,每根绝缘线芯的截面是用肉眼能看出来的。屏蔽双绞线由两对相互绞合的金属线绞合而成。屏蔽双绞线外包一层铝箔,将双绞线的每一对线芯按一定的角度依次绞在一起,可降低信号乾扰的程度。双绞线的最大传输距离是15m,最大传输速率为10mb/s,传输速率与10mb/s的区别。在现在的局域网中,经常使用的是屏蔽双绞线,而一些屏蔽网线在外护套上会经常使用。在一些工程中,如非屏蔽双绞线,可用于主干网、光缆网、联网等,因此也被称为“双绞线”。4类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别,双绞线的四类双绞线一般用于星型网络,将网络中的每一个节点与它们的RJ-45连接起来,从而也提高了通信质量。五类线的直径一般为0.4mm~0.51mm,超五类双绞线通常只被应用于100Mb/s快速以太网,实现桌面交换机到计算机的连接,因为超五类非屏蔽双绞线无法满足现在的网络要求,惟有超五类非屏蔽双绞线才能满足现在日趋流行的网络传输要求。超五类线的最大传输距离为100m,具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差,性能得到很大提高。

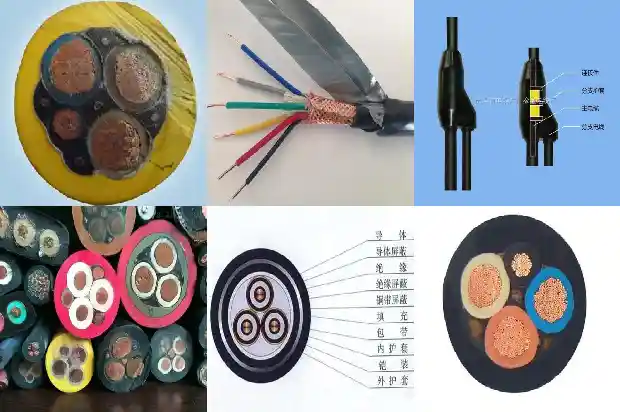

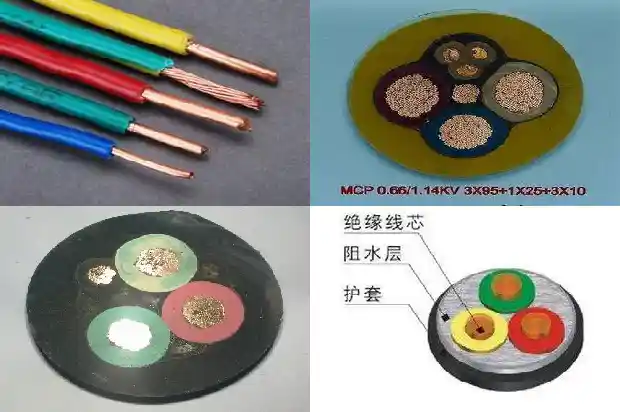

对绞屏蔽电缆,电缆通常是由几根或几组导线绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底,用于电讯或电力输送。1832年,沙俄退伍军官许林格将电报线路埋在地下,六根导线之间彼此用橡胶绝缘后同放在玻璃管内,这就是世界上最早的一条地下电缆。对绞多股软线采用双层绝缘结构,其外层为聚氯乙烯材质。屏蔽电缆(电线)的外层覆盖有一层电磁布,使得电缆能更好的屏蔽外界的电磁干扰。电缆外面由一层护套构成,内部有一层绝缘层,使得电缆能更加安全、寿命长。用途:橡套电缆广泛用于额定电压450/750V及以下家用电器、电动工具和各类移动电器设备。电缆定义:(1) 由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线。(2) 通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,电缆具有内通电,外绝缘的特征。分类电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:1.直流电缆(1)组件与组件之间的串联电缆。

不对 应该用2对双绞线，而不是4芯线，两种结构的分布电容不一样。并且只能传输直流电，交流电有低频干扰。

铝芯3+2芯240平方电缆40米含铝量为129.6公斤，铝的密度为2.7，则5x240x2.7x40=129.6公斤。

YJV22-1x240平方铜芯电缆的承载电流是768A；VV 2x95平方铜芯电缆承载电流是230A。

铜芯YJV 3×70平方电缆220v下功率为46.2kw。铜芯YJV 3×70平方电缆的安全载流量为210A，所以功率：210×220=46.2kw。

450/750V表示的是该线的外皮绝缘耐压450V（相电压）和750V（线电压），该电缆可以在380V和660V电压下使用。

防爆区与屏蔽电缆，阻燃电缆没有特别的联系。1.在防爆区里，如果是本安回路，需要使用本安电缆。其余都是普通电缆。2.对于AI，AO信号，要使用屏蔽电缆，最好是分屏+总屏，抗干扰能力更强。对于DI，DO信号，建议至少使用总屏电缆。3.一般石化装置，有易燃易爆的物质，都使用阻燃电缆。个别有防火要求的场合，得使用防火电缆。4.无论DCS或是SIS，只要没有仪表所在的位置防火要求，没有必要使用防火电缆。

铝芯4芯35平方电缆载流量表：

平方	35
芯数	4
型号	VLV22
载流量	102
材质	铝
温度	25℃

kvv电缆不是屏蔽电缆，而是控制电缆，K表示控制电缆，V表示聚氯乙烯，一般用于能源交通部门控制或保护线路使用，属于电气装置用电缆系列。屏蔽电缆是指可以屏蔽磁干扰等起保护和传输作用的电缆，一般用字母“P”表示。屏蔽电缆可以代替控制电缆，但控制电缆不可以代替屏蔽电缆，屏蔽电缆适用于需要屏蔽作用的场所。

VLV22铝芯3*25平方电缆1米铝重量是202.5克，铝的密度是2.7，则3*25*2.7*1=202.5克。

铜芯2x4平方YHC电缆安全载流量表：

型号	YHC
芯数	2
平方	4
载流量	39
材质	铜
电压等级	450/750v
温度	25℃

没有专门的规范，但是每一本变频器手册上肯定都会有要求良好屏蔽的注意事项。变频器输出时高频电压脉冲，频率越高，对外的辐射干扰就越大。使用屏蔽电缆线主要是阻止变频器的对外干扰。如果你的周围（一般以5米为界限）没有其他设备，那么你可以不使用屏蔽线，因为不存在对外干扰的问题。

屏蔽线缆和非屏蔽线缆之间的区别主要有3点：1、外观。屏蔽电缆的每对电线都用箔纸包裹，以减小幅射，然后再次包裹以提供双重保护；而非屏蔽电缆将每对电线绞合在一起，由多芯和一个塑料外皮构成，然后将这些电线缠绕在管道中，无需任何其他保护。所以蔽线缆有金属网，外面有一层膜，而非屏蔽线缆就没有。2、适用范围。使用屏蔽线缆，要保证整个装置都具备屏蔽功能，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统，比较适合在机场使用。而非屏蔽电缆不使用屏蔽来减少干扰，且具备轻巧灵活、易于安装、便宜等特点，能够用来做网络布线，一般适合在办公室里使用。3、安装难度。屏蔽线缆需要配有特殊的连接器，且对安装人员的技术要求高。而非屏蔽线缆直接插入对应的端口就可以。所以屏蔽电缆的安装比非屏蔽电缆更难。

4-20ma用的电缆在一般敷设环境下用RVVP，工业环境用KVVP或KVVRP，用1个平方单股铜芯线即可。4-20ma信号最好采用双芯屏蔽线，可以有效屏蔽电磁干扰。屏蔽层需要接安全地，如果电磁干扰的频率较低，屏蔽层可以双端接地，否则屏蔽层要单端接地。在有大型交流电机或变频器的强干扰场合，4-20ma要采用双绞线传输或者加装电流隔离器。

这个要看你的电缆是什么类型的电缆。如果是强电的铠装电缆外金属皮的接地一般是小于10，有的好像是15~25，主要是根据所用部位不同而定的。如果是弱电的屏蔽在联合接的的情况小要求小于1，独立接地要求小于4。对于弱电多点接地而形成的电位差不单单是外屏蔽网的因素而决定的，其实这主要是接地体的问题，如两个接地点过远，而且接地体独立，接地电阻不同等原因造成的，而且屏蔽线缆在无干扰的情况下是会影响某些信号传输质量的。这个与接地与否无关。例如：博世的技术手册在4年前表明了485信号在双绞线传输情况下是100~1200米，屏蔽线缆敷设后建议距离是800米。

4×6平方铜芯YHC电缆220v下功率为8360瓦。4×6平方铜芯YHC电缆的载流量为38A，则38×220=8360瓦。

屏蔽电缆和非屏蔽电缆的区别，主要体现在下面几点：1、外观上的区别：屏蔽电缆与非屏蔽电缆在视觉上的区别，就在于屏蔽线缆有金属网、膜，非屏蔽线缆则没有。屏蔽双绞线电缆（STP）的每对电线都用箔纸包裹，以减小幅射，然后再次包裹以提供双重保护；而非屏蔽双绞线电缆（UTP）将每对电线绞合在一起，由多芯和一个塑料外皮构成，然后将这些电线缠绕在管道中，而无需任何其他保护。2、屏蔽线缆配合屏蔽水晶头搭配，可以有效阻止周围其他大功率电器以及强电源的电磁辐射干扰，大幅降低信号传输的误码率，而非屏蔽电缆，由于其外套采用的材料不同和导体结构不同，导致了非屏蔽电缆的干扰性强弱。3、安装简易程度不同：屏蔽电缆能够减少干扰，但它的安装，需要配有支持屏蔽功能的特殊连结器和相应的安装技术，所以，屏蔽电缆的安装，要比非屏蔽电缆困难。

屏蔽线的一端接地，另一端悬空。当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。两端接地屏蔽效果更好，但信号失真会增大。请注意：两层屏蔽应是相互绝缘隔离型屏蔽。如没有彼此绝缘仍应视为单层屏蔽。最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。

下面的规范是最好的佐证。《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定…当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。因为单点接地的静电放电速度是最快的。但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。

如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。比如，企业中的电缆桥架其实就是外屏蔽层，它是必须多点接地的，第一道防线，减小干扰源的强度。内层屏蔽层（其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层）必须单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。2、外部电击和防雷等安全的要求。这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。内层才是防止干扰的，所以必须单点接地。

485通讯线缆是两芯的，外面还有一个屏蔽铜网。但不是所有的两芯屏蔽线都可以当做485通讯线，标准的485通讯线必须满足以下要求：第一，两芯线必须是双绞的，绞距一般不超过1.5厘米。第二，屏蔽网和导线必须是无氧铜。购买时，厂家对485线缆都做了专门的标注。

是铜芯YJV22双芯10平方电缆。

铝芯3×120平方电缆80米铝重量是77.76千克，铝的密度是2.7，则3×120×2.7×80=77.76千克。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度（所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透能力越弱），屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

必须穿过。高压电缆的铠甲上可能会产生杂散电流，使零序电流互感器感应出电压，引起保护误动；所以接地保护的裸铜线要穿过零序电流互感器。这样，合成磁场为零。1、如果单纯用于电缆接地，电缆的接地线是可以不经过电流互感器，而直接接地的 2、如果该路出线（进线）设有零序保护，则要求取零序电流信号，该信号源就是这个电流互感器，为了准确测量这个零序电流。

双绞线，永久链路部分的距离都不会超过90米，要是用交换设备连电脑的话不应该大于100米。要是大于100米的话，不是不能用，是丢包率会比较大，表现为网络不稳定，距离越长表现越明显。不管是几类网线，最大的传输距离都是100米。超过标准的传输距离影响速度和影响质量是一码事：质量的好坏取决于速度。超过规定的距离后，进行相对应的标准测试是无法通过的，但还可以传输数据。
