电缆mkvv22(二)

电缆mkvv22-235属于一种中高压类型,是一种区分高压类型。其中,最常用的就是聚乙烯绝缘材料,因此,最常用的材料为聚乙烯塑料。聚乙烯绝缘材料具有高的机械强度,优异的耐热老化性能,耐环境应力开裂性能好,有优良的电性能,耐各种化学溶剂,在周围各种腐蚀性媒质中比较稳定。聚乙烯电缆适用于交流额定电压1kV及以下,有阻燃要求的场所,如高层建筑、车站、地铁、核电站、大型工矿企业、油田、煤矿等场所。mkvv电缆型号:KVV、KYJV、KYJVP电缆型号:KVV22、KYJVP、KVVP2-22、RVV22、KVVP2-22。型号:BVV、BVV、YJV、YJLV、YJV22、YJLV22、YJV23、YJLV23产品辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设,不适宜管道内敷设。X射线:X射线:X射线感温。YJLV:交联聚乙烯绝缘聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中,可明敷也可暗敷。VV:铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。VY:铜芯聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、能承受一定的机械外力,但不能承受过大的拉力。mV:铜芯聚氯乙烯绝缘聚乙烯护套电力电缆。YJV22:铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,敷设在室内、能承受较大的拉力。

电缆mkvv22表示:铜芯导体交联聚乙烯绝缘聚氯乙烯内护套双钢带绕包铠装聚氯乙烯外护套电力电缆。mkvv22电缆即为:铜芯导体聚氯乙烯绝缘聚氯乙烯护套钢带铠装聚氯乙烯外护套电力电缆,耐压等级低压,其具有重量轻,结构简单等优点,因此被广泛的用于城市电网,矿山和工厂的新颖电缆。电缆:电缆是一种用以传输电能信息和实现电磁能转换的线材产品。电缆通常由传输电力或电信号的缆芯和起到保护、绝缘作用的护套组成。只含有一条缆芯而且直径较细的电缆通常被称为电线。也有些电线没有绝缘护套,被称为裸线。电缆中的缆芯由导电性能良好的金属材料制成,通常使用铜(导电性能良好)或铝(成本较低)。广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆。它可定义为,由下列部分组成的集合体:一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。裸电线体制品本类产品主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线。扩展资料:电缆:电缆是一种电能或信号传输装置,通常是由几根或几组导线组成。不同用途的电缆结构和电力电缆不同。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。

是4×50+1×16m㎡ 就是指这条线有4条50的芯和1条16的芯。

YJV22-0.6/1kv-1.8/3kv-2芯120平方铜芯电缆220v下功率为88000w。YJV22-0.6/1kv-1.8/3kv-2芯120平方铜芯电缆的载流量为400A，所以400*220=88000w。

按照电缆类别，电压等级，载流量进行分类。例如：YJV-0.6/1 5*6 KVV-500 5*1.5 ZR-KVVRP 5*1.0五芯电缆就是有五个相互绝缘的芯线，其外面又有包裹这五个芯线的塑料护套或钢铠加塑料护套。组成包括有五个均设有绝缘层的芯导体，于各个芯导体之外设有一外护层，其中一芯导体为截面呈圆形、圆形、扁形的结构，另外四个芯导体为截面呈瓦楞形的结构，该瓦楞形的外边为圆弧，内边为直线，四个截面呈瓦楞形的芯导体以内边朝内的方式而分布于所述截面呈圆形的芯导体的周边，且各芯导体之间填设有填充物。

电线电缆的用途 1、电力系统 电力系统中应用的电线电缆产品，主要包括架空输电线用裸电线、汇流排（母线）、电力电缆以及电气装备用的电气装备用电线电缆 2、信息传输系统 使用于信息传输系统的电线电缆，有电话电缆、有线电视电缆、数据传输电缆、移动无线通信系统用的射频电缆和各种电子线缆等。近年来，光纤光缆在信息传输网中的比重迅速增大，成为信息传输线路的主要传输媒介 3、电工装备、电器仪表内部用电线电缆 在电力和信息二大系统中，从系统的起点（如发电机、信号发射机），经过系统的各个节点（如变压器、程控交换机）到用户终端（如家用电器、电话、电视、电脑），所有这些装备都使用大量的电线电缆。

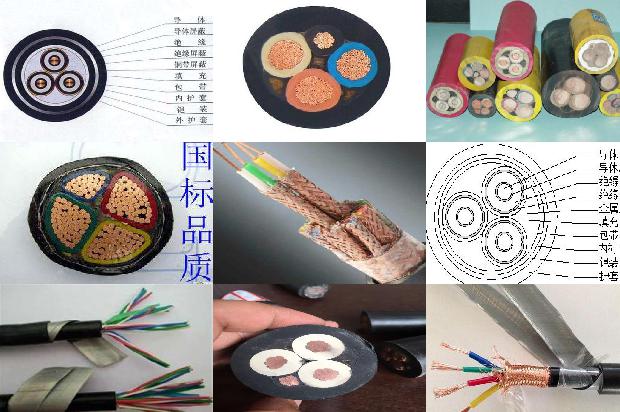

YJV224*95+1*50系属动力电缆（电力电缆） 全称应为：YJ(T)V22-0.6/1KV 4*95+1*50，其中 YJ——交联聚乙烯绝缘； (T)——铜芯导体，默认省略； V——PVC内护层 2——钢带铠装 2——PVC外护套 0.6/1KV——工频额定电压 4*95——4根主线芯，每根截面积为95mm2 1*50——1根地线芯，截面积为50mm2 结构图如下。

根据下面配线口诀算出配线截面10 下五，1 0 0 上二。2 5，3 5，四三界。7 0，95，两倍半。穿管温度、八九折。裸线加一半。铜线升级算100上二是100平方以上的电缆载流量是电缆截面积得2倍，即400个平方的电缆载流量为400*2≈800A，再根据穿管八九折就是在穿管条件下载流量打八九折则400个平方的电缆载流量为400*2*0.8*0.9≈576A，埋地附设200米长电压降很小，可忽略所以4*400 铝芯电缆埋地附设200米长 380V 的载流量大约是576A。注意：日常工作中就可以用口诀配线，搞设计的必须按照手册计算。

一般情况下，电缆的埋深标准是0.7米，单根电缆的沟宽为0.4米。

电缆属于隐蔽工程，所以在施工的时候一定要注意，电缆沟要尽量走直线，电缆在敷设的时候底部要敷设河沙，最好是要把电缆埋在河沙里，起到防冻(因为沙子密度大，不易冻实)另外放电缆时不要把电缆抻直要留有一些弯度。并且要在电缆上敷设红砖再回填，并要埋设电缆标桩即可。

VV22-5x120平方铜芯电缆800米铜重量是8544斤，铜的密度是8.9，则5x120x8.9x800=8544斤。

环境温度为40℃，铜芯YCW-450/750v-2×2.5平方电缆的额定电流是23安。

一般情况下，电缆上边都有标注的。不如：生产厂家，电缆型号，粗细，米数等等。我们一般用的电缆有独芯的(即一芯线)，两芯的，三芯的，四芯的，五芯的，还有就是多芯线了。标识一般都是：独芯线直接标多少平方，两芯的标2×多少平方，三芯是3×多少平方，以此类推。还有一种办法就是，靠经验来判断，有经验的师傅通过看芯线粗细就能判断出芯线的具体数字。这个是短时间内不能掌握的，必须长时间慢慢积累才能达到的。而，我们新手只要常看电缆上的标记即可知道这个线的具体数字。在这里，提供一个简单的计算方法，独芯线计算，用芯线的截面画一个正方形，通过正方形的边长来估算线芯的截面，一般取mm(毫米)。

自己查相关标准：JGJ46-2005《施工现场临时用电安全技术规范》GB3883.1-2000《手持电动工具通用安全要求》一级配电箱到二级配电箱对电缆长度，没有要求只要计算配线合理就可以。二级配电箱到三级配电箱也是一样，三级配电箱到设备就有要求了。规范要求是一个三级配电箱对应一台设备而且距离不能太远（小于3米），中间不得破损或龟裂，不得有接头。

其实生活中并没有75平方的电缆，只有70平方的电缆，所谓75平方电缆的是指外径在5mm左右的70平方电缆。70平方的铜芯电缆，明线敷设安全截流量约247A。三相四线供电时，供电距离如果在30米以内，理论可以带120KW左右。70平方交联电缆，在环境温度40°C空气中敷设时，额定载流量224A。聚氯乙烯绝缘及护套电缆，在环境温度40°C空气中敷设时，额定载流量171A。

是煤矿用聚氯乙烯护套，聚氯乙烯绝缘控制电缆。

电力电缆敷设的基本要求如下：(1) 电缆在敷设以前，根据设计要求检查电缆的型号、绝缘情况和外观是否正确、完好。对于采用直埋和水下敷设方式时，则应在直流耐压试验合格后方可敷设。(2) 三相系统中使用的单芯电缆，应组成紧贴的正三角形排列（充油电缆和水下电缆除外），以减少损耗。每隔1～1.5m应用绑带扎紧，避免松散。(3)在三相四线制系统中，不允许采用三芯电缆另外加一根单芯电缆或电线、甚至直接利用三芯电缆的金属护套等作中性线的方式。否则，当三相电流不平衡时，相当于单芯电缆的运行状况，容易引起工频干扰。对铠装电缆来说，则使铠装发热，甚至导致绝缘的热击穿。(4) 并列运行的电力电缆，其型号和长度应相同，以免因导电线芯的直流电阻不同，造成载流量分配不均。(5) 在运输、安装或运行中，应严格防止电缆扭伤和过度弯曲，电缆的最小允许弯曲半径应满足相关技术要求。(6) 在有比较严重的化学或电化学腐蚀区域里，直埋的电缆除应采用具有黄麻外被层的铠装电缆或塑料电缆外，还应加以防腐措施。(7)油浸纸绝缘电力电缆线路的高度差，不应超过20m。否则应选用不滴流电缆或塑料电缆。(8)敷设电缆时，应留出足够的备用长度（一般为1%?1.5%)，以备补偿因温度因素所引起的变形。在易于发生位移的地（如沼泽地等），直埋备用段应不少于1.5%～2%。保护管的出（入）口处也应留有3～5m的备用段，以备检修时使用。(9)在敷设电缆前的24h内，如果电缆的存放处及敷设现场的平均温度低于允许数值时，不宜施工。如因特殊情况必须施工时，应将电缆预先加热，使电缆在开始施工至敷设完毕，电缆线芯和外皮温度均保持在5℃以上，否则需二次加热。

(10) 沿电气化铁路或有电气化铁路通过的桥梁上明敷电缆的金属护套，应沿全长与金属支架或桥梁的金属构件绝缘，以防止电气铁路的回流烧坏电缆。水平敷设的电力电缆支架间的距离不得大于1m，操作电缆不得大于0.8m，垂直敷设的电缆两固定点间不得大于2m。(11)油浸纸绝缘电缆在切断后，应将两头立即铅封；橡皮绝缘和塑料绝缘电缆在切断后，则应用热缩封帽或塑料绝缘自粘带严密封好，以防潮气的侵人。(12)电缆接头的布置应符合下列要求：并列敷设时，接头应前后错开。明敷电缆的接头，应用托板托起，并用耐弧隔板与其他电缆隔开，以缩小由接头故障引起的事故范围。托板及隔板应伸出电缆接头两侧各0.6m以上。直埋电缆接头外应加装保护壳。(13)电缆敷设时，不宜交叉；电缆应排列整齐，加以固定；并及时装设标志牌。标志牌应装设在电缆三头、隧道和竖井的两端及人井内，标志牌上应注明电缆线路的编号或电缆型号、电压、起讫地点及接头制作日期等内容。(14)电缆进入电缆隧道、沟、井、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。这对防火、防水以及防止小动物进人而引起电气短路事故是极为重要的。(15)从地下引至地上的明敷电缆，应在地面以上2m内加装保护管。(16)电缆敷设时，应从盘的上端引出，并严格避免电缆在支架上摩擦拖拉。电缆上不应有未消除的机械损伤，如铠装压扁，电缆绞拧，护层折裂等。(17)在电缆隧道、沟内敷设电缆时，不应破坏其防水层。采用机械敷设电缆时，其牵引强度不应超过相关规定的数值。

基于电压源换流器的直流输电技术称为轻型直流输电技术。轻型高压直流输电是正在发展的一项全新的输电技术，尤其适用于小型的发电和输电应用，它将高压直流输电的经济应用功率范围降低到几十兆瓦。该系统由放在两个或两个以上的输电终端上的终端换流站及它们之间的联接组成。虽然传统的直流架空线可以作为联接，但如果我们应用地下电缆来联接两个变电站，整个系统将能最多地获益。在很多场合，评估下来的电缆成本低于架空线的成本，而且在一个轻型高压直流输电系统中，使用电缆所需的环境等方面的许可还更容易获得。比起交流输电和本地发电，轻型高压直流输电系统不仅具有成本优势，它对提高交流电网供电品质也提供了新的可能。

所说电缆交叉就是指电缆桥架内的电缆并不是平行面排序反而是交叠重合在一起，这将造成电缆桥架室内空间的消耗。通常情况下，电缆桥架内的电缆是并列铺设的，彼此之间不交叉。电缆的交叉有时候难以避免，但设计方案时假如加以改进则可以最大限度的降低交叉状况的造成。因为施工状况繁杂，伴随着电缆总数的提升，电缆交叉就愈来愈多，比较严重时电缆乃至涨出电缆桥架(假如科学安排这种电缆，电缆桥架的区域是充分的)。施工时假如产生这种情况，就须迫不得已提升协助电缆桥架，因而严重影响施工进展。

1x150平方铜芯BV电缆220v下功率为88000w。1x150平方铜芯BV电缆的载流量为400A，所以400x220=88000w。

VLV22 3x10+1x6平方铝芯电缆220v下功率为8800w；380v下功率为22377.44w。VLV22 3x10+1x6平方铝芯电缆的载流量为40A，电压220v下功率计算公式为p=UI，则220x40=8800w；电压380v下根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732x380x40x0.85=22377.44w。

电缆铺设一般都是很粗很重的高压电缆，必须要用吊车，还要用带牵引的车。

铜芯BV 1x120平方电缆的直径是12.36毫米。根据圆面积公式S=πr²，S为120，r为半径，则r=√(120/3.14)，根据直径公式d=2r，所以直径等于12.36毫米。

MKVVP矿用阻燃屏蔽控制电缆产品执行标准：MT818-1999 5、用途：本产品适用于交流额定电压u0/u为450/750V及以下的控制监控回路及保护线路和配电装置中电器仪表的连接线。6、 MKVVP矿用阻燃屏蔽控制电缆使用特性：电缆导体的长期允许工作温度为70℃，电缆敷设温度应不低于0℃。电缆允许的弯曲半径：对有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。对有屏蔽层结构的软电缆，应不小于电缆外径的6倍。对无铠装层的电缆应不小于电缆外径的6倍。

随行电缆的作用确实是用于供电包括信号控制、通讯、轿厢照明、通风、空调等方面满足抗拉强度：电梯电缆中有一半是用来延伸用的，高层电梯最多可达100多米，一百米电缆的自重就是近百公斤，所以电缆必须要有足够的抗拉良好的电气参数：电缆在随着电梯上下运动的过程中，中间会有一段受重力作用发生弯曲变形，造成电缆的阻抗和分布电容等电气参数发生变化。

630电缆外径41.9mm。YJV 630平方单芯电缆载流量是1047到1197之间。电线电缆：电线电缆是传输电能、电信号和实现电磁能转换的线材产品。电缆通常由传输电力或电信号的缆芯和起到保护、绝缘作用的护套组成。只含有一条缆芯而且直径较细的电缆通常被称为电线。也有些电线没有绝缘护套，被称为裸线。电缆中的缆芯由导电性能良好的金属材料制成，通常使用铜(导电性能良好)或铝(成本较低)。

VLV22电缆全称：铝芯导体聚氯乙烯绝缘聚氯乙烯内护套双钢带绕包铠装聚氯乙烯外护套电力电缆。VLV22电缆代号含义：第一个V：电缆绝缘材料聚氯乙烯第一个L：铝第二个V：电缆内护套护套材料聚氯乙烯第一个2表示镀锌钢带铠装第二个2表示电缆外护套为聚氯乙烯护套料适于直埋地下，可敷设在室内、电缆沟、隧道及管道中，电缆可承受一定的机械外力，但不能承受大的拉力。芯数：一芯(单芯)、二芯(双芯)、三芯、四芯(其中包括“3+1”和四等芯)、五芯(其中包括“4+1”、“3+2”和五等芯)。使用特性电缆导体的长期最高工作温度不超过70℃。短路时(最长持续时间不超过5S)电缆导体的最高温度不超过160℃。敷设电缆时的环境温度不低于0℃，其最小弯曲半径为电缆直径的20倍。
