电缆线电缆(二)

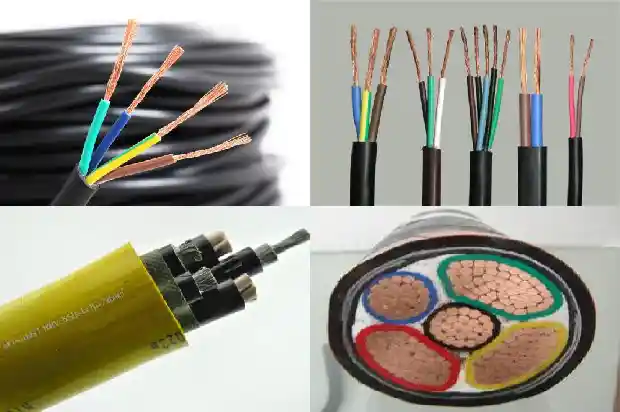

电缆线电缆是传输电能、电信号和实现电磁能转换的线材产品。电缆通常由传输电力或电信号的缆芯和起到保护、绝缘作用的护套组成。只含有一条缆芯而且直径较细的电缆通常被称为电线。也有些电线没有绝缘护套,被称为裸线。电缆中的缆芯由导电性能良好的金属材料制成,通常使用铜(导电性能良好)或铝(成本较低)。广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆。

它可定义为,由下列部分组成的集合体:一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。裸电线体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线。扩展资料:电缆使用注意事项电缆与铁路或道路交叉时应穿管保护,保护管应伸出轨道或路面2m以外。保护管长度应大于电缆头处直径的1.5倍。5、电缆与建筑物基础的距离,应能保证电缆埋设在建筑物散水以外;电缆引入建筑物时应穿管保护,保护管亦应超出建筑物散水以外。6、直接埋在地下的电缆与一般接地装置的接地之间应相距0.25~0.5m;直接埋在地下的电缆埋设深度,一般不应小于0.7m,并应埋在冻土层下。7、8、直埋电缆线路应采用铠状电缆。电缆埋地敷设深度,并应在电缆上下各均匀铺设不小于50mm厚的细砂,然后覆盖砖或混凝土板等硬质保护层。

电缆线电缆:电缆是传输电能、电信号和实现电磁能转换的线材产品。电缆通常由传输电力或电信号的缆芯和起到保护、绝缘作用的护套组成。只含有一条缆芯而且直径较细的电缆通常被称为电线。也有些电线没有绝缘护套,被称为裸线。电缆中的缆芯由导电性能良好的金属材料制成,通常使用铜(导电性能良好)或铝(成本较低)。广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆。它可定义为,由下列部分组成的集合体:一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。裸电线体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线。扩展资料:电缆导体常用的塑料有铜、铝、银、铁、铝等。型号名称:铜芯电缆颜色:红、黄、蓝、绿、棕、白、黑、双色(黄)、红、紫、粉红、青绿。电缆用途:适用于交流额定电压U0/U为300/500V及以下的动力、日用电器、仪表及电信设备用的电缆电线。型号中拼音字母表示含义:R-连接用软电缆(电线),软结构。V-绝缘聚氯乙烯 V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。S-双绞型。A-镀锡或镀银。F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。

放射状对接，先把绝缘皮去掉，把七根线分开呈花状，相对交叉，然后把线和到一起，从一边开始，先用两跟去缠其余的十二根，然后在用两根缠其余的十根，最后用三根去缠其余的七根。另一边同上。然后用绝缘胶带包好。包裹线头一定要质量好的专用绝缘胶带，确保线头被彻底裹住不外露。

1*2.5平方铜芯YCW电缆的额定电流是34A；铝芯1*500平方VLV22电缆额定电流是655A。

是指平方毫米，铜芯线的圆截面面积。区别：1.5\2.5\4.\6等都是指铜芯线的圆截面面积，他们在承载功率上是越大越好，具体根据用电电器的功率计算。简单说就是，1.5的可以接10个灯，2.5就可以接20个灯，4个的就可以接50个灯…前提是必须保证在该线能承载的电流的安全限度内，接的灯越多，电线电流就会增加，电线发烫，甚至起火，存在安全隐患。家装里头，一般房间灯线可以用1.5的，插座通常是2。5的，空调是4个的单独布线，厨房及卫生间通常是一个空间单独布6个的。

185的电缆一米的重量，要看电缆的种类。比如的185单芯铜线电缆，一米的重量为1.929kg；185单芯铝线电缆，一米的重量为0.798kg；185的三芯铜线电缆，重量为5.654kg。185电缆是指截面积为185mm2，直径是31.8mm（单芯）的电缆。查VV32 YJV32 铜芯塑料绝缘电力电缆直径表有，185平方的电缆，单芯直径是31.8mm；双芯直径是47.1mm；三芯直径是57.7mm；四芯直径是63mm；五芯直径是67.5mm。

重量：1.95KG-2.05KG/百米。约合：19.5g-20.5g/米。电线重量＝导体重量+绝缘重量导体重量=导体比重× 截面积国标电线，即完全按照国标来生产的电线。一般家用、常见的电线都是符合标准规格性能的，国标规定了常见的5种规格性能。看有无质量体系认证书；看合格证是否规范；看有无厂名、厂址、检验章、生产日期；看电线上是否印有商标、规格、电压等。

还要看电线铜芯的横断面，优等品紫铜颜色光亮、色泽柔和，否则便是次品。

YJV双芯240平方铜芯电缆的安全电流是650安；铜芯一芯35平方电缆安全电流是171安。

有单芯的也有多芯的，要看具体型号。例如4*25+1*16，为三相五线制，五芯电缆。4*25——4根截面积为25平方毫米的线芯。1*16——1根截面积为16平方毫米的线芯。4*25+1*16是5根线芯的电缆。4根25的用来接A、B、C、N。1根16的用来接PE。例如3*25+1*16，为三相四线制，三心电缆。3*25为三相制三芯电缆（一般为高压）。2*25为两相制电缆。1*25为单相制电缆。

线径为30平方并且3+1铜芯电缆适用于三相负载，该线径铜电缆每平方载流量为4、5安培，其额定载流量为135安培，那么该铜芯电缆能承带额定功率为60千瓦的三相380伏电感性负载，另外该铜芯电缆还能承带额定功率为30千瓦的三相380伏电阻性负载等。

1平方米电线的直径为1.13米，实际生活不存在。只存在1平方毫米的电线 所谓1平方mm的电线，是指单股（BV）线的线芯截面面积为1mm2，它是根据圆周率与直径之间的关系计算得来的 我们知道，面积＝半径2×3.14，那么半径2＝面积÷3.14。即 半径2＝1÷3.14 ≈0.3185 半径＝√0.3185 ≈0.564358㎜ 因为直径＝半径×2 所以1㎜2的电线的直径就是0.564358×2＝1.12871608㎜ 通常电线的直径取值保留两位小数，故1平方mm的电线直径是1.13mm。

三芯70平方铜芯电缆220v下功率为40700瓦。三芯70平方铜芯电缆的载流量为185A，则185×220=40700瓦。

ZR-YZ电缆-阻燃橡套电缆-参数 中型橡套软电缆300／500V及以下的家用电器、电动工具和各类移动电器设备。

通常不可以。因为那种8芯网线靠线对的绞合来抗干扰，普通的电缆不具备这种能力，距离稍长就连不通。

YJY 8.7/10kv 1×95平方铜芯电缆的载流量是331A。

120平方电缆能带多少千瓦：1、正常情况下，380V三相120平方铜芯塑料绝缘电缆能带200KW电机，或250KW纯电阻负载。2、正常情况下，120平方铜芯塑料绝缘电缆载流量为380A，380V三相电机功率=380*380*1.732*0.8/1000=200KW，或，380V三相纯电阻负载功率=380*380*1.732/1000=250KW。3、如果三相略有不平衡，按计算规则，取最大电流计算消耗功率，设备额定功率将相应缩小。4、如果穿管，载流量乘以0.8系数，设备额定功率将相应缩小。能带动最大功率：P=1.732*0.38*50*3*0.8=79KW。

用50的铜鼻子铜鼻子又称线鼻子、铜接线鼻子、铜管鼻，接线端子等。铜鼻子常用于电缆末端连接和续接，能让电缆和电器连接更牢固，更安全。是建筑、电力设备、电器连接等常用的材料。铜鼻子规格型号及含意，比如：型号OT10-8，O：是代表类型，T：是代表材质(铜)，10：代表接线平方，（用与接8-10平方的线缆），8：代表螺钉的孔径。185电缆的铜鼻子是185（平方）的。二、铜鼻子规格及铜鼻子型号铜鼻子规格及铜鼻子型号：铜鼻子的型号及含意，比如：型号OT10-8 O：是代表类型，T：是代表材质(铜)，10：代表接线平方，（用与接8-10平方的线缆），8：代表螺钉的孔径。0.5-8平方一般常用型号：OT，UT，RV，RNB，SNB，C45，SC等。10平方以上的铜鼻子常用型号：DT，DTG，DL，DTL，SC，JM，JG，GT，GL等。铜鼻子规格有（单位平方毫米）：1.25、2，、2.5、5.5、8、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800等大导体截面的铜鼻子，考虑到压接的可靠性，接口都是管状的，执行标准是GB/T14315-2008。在行业标准中不以电流为规格，而是按照导体的标称截面为规格，主要是铜鼻子与电线电缆的导体截面相匹配，便于导体插入压接。

就没有75平方的电缆线按照70平方铝电缆100米可以带138.214千瓦。70平方的电缆线一般是连接在380伏特的交流电路中，而铜电缆线的安全电流是225安培，铝电缆线的安全电流是210安培，将其套进公式P=根号3×电流I×电压U，可得铜电缆线功率P=380×225×1.732=148086瓦=148.086千瓦。同理的铝电缆线的功率P=380×210×1.732=138214瓦=138.214千瓦。

3x16+1x10平方铜芯ZR-YJV电缆的直径是8.6mm。根据圆面积公式S=πr²，S为58，r为半径，则r=√(58/3.14)，直径等于8.6mm。

铜芯ZR-YJV 1*95平方电缆220v下功率为101.42kw。铜芯ZR-YJV 1*95平方电缆的安全载流量为461A，所以功率：461*220=101.42kw。

电缆YC3*25+1*10 中YC表示移动通用重型橡套软电缆，适用于交流500伏及以下室外移动性电气设备：3*25+1*10表示三根25平方毫米和一根10平方毫米组成的带接地线的四芯重型橡套电缆。电缆直径大约1.5厘米左右单芯直径是16.4mm；双芯直径是29.4mm；三芯直径是31.2mm；四芯直径是34.1mm；五芯直径是37.3mm。3*25+2*16，3根主线横截面积为25MM2，2根零线为15MM，不带铠装的外径是26.7MM，带铠装的外径是31.5MM，都是近似值。
