耐火电缆(二)

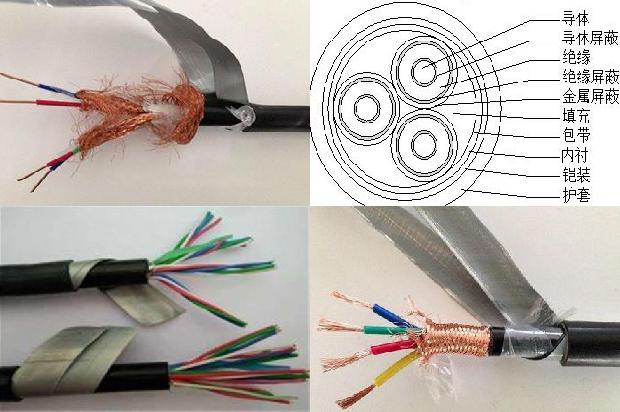

耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。耐火电缆广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方。例如,耐火电缆耐火电缆ZN-YJV,耐火交联聚乙烯绝缘聚氯乙烯护套电力电缆ZN-YJV22,阻燃耐火双护套耐火电力电缆ZN-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆ZN-YJV23,耐火交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV32,耐火交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆ZN-YJV32,阻燃耐火双护套耐火电力电缆ZN-YJV32。耐火电缆WDZN-YJY-ZN-YJYJV ZN-YJV22 ZN-YJLV22 ZN-YJV62 ZN-YJLV62 ZN-YJV62 ZN-YJLV62 ZN-YJV62 ZN-YJLV62 ZN-YJLV62——交联聚乙烯绝缘聚氯乙烯铠装聚氯乙烯护套铠装电力电缆 3、规格 (电缆芯数) 4、铠装电缆的外径(直径) (mm) ; 如:YJV22 4240 +1120 铠装电缆外径(mm) ; YJV32 4150+170 铠装电缆外径(mm) ; 2、交联聚乙烯绝缘电力电缆 4、耐火电线电缆,指的是电线电缆的耐火特性,辐照交联工艺制作的电线电缆产品的特点是:1.在辐照交联过程中 使绝缘材料的分子结构变为三维网状结构,由热塑性材料变成热固性材料,工作温度从70°C提高到90°C,显著提高了电线电缆的电气性能。

耐火电缆 NH 指的是耐火电缆。耐火类型:H——市内通信电缆 HP——配线电缆 HJ——局用电缆。耐火NH——(硬导体) WDZ——无卤低烟阻燃(阻燃低卤) NH——耐火(n) 低烟无卤耐火型二:通用不同的耐火电缆产品。

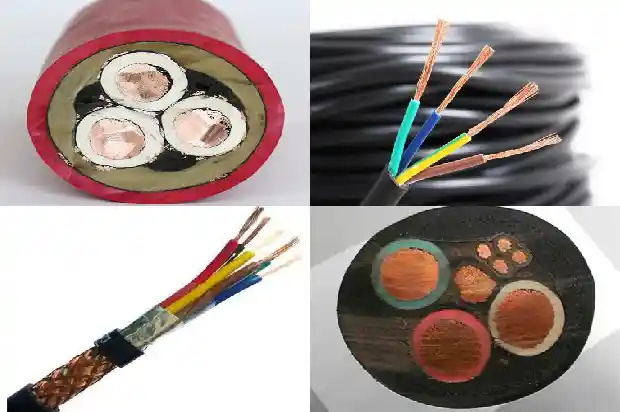

耐火特性与阻燃电缆一样,分为:A、B、C类,A类最高,C类最低,D类最低,NH可根据不同的需要选择。NH是耐火的意思,属于低压电缆。通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。分类:电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆:通常用于中低压的三相五线制、工业控制中。3、用途:低压电缆多用于低压配电线、输送电力或传送电信号。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。电缆一般有2层以上的绝缘,多数是多芯结。耐火电缆主要用于火灾报警、消防等场合。电缆:电线电缆产品主要分为5个部分,以铜芯为主,铝芯电缆大部分是无机矿物绝缘。

1. 原理的区别：耐火电缆与阻燃电缆的原理不同。含卤电缆阻燃原理是靠卤素的阻燃效应，无卤电缆阻燃原理是靠析出水降低温度来熄灭火焙。耐火电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时也工作正常。而目前具有代表性的耐火电缆中的陶瓷化电缆，作为新兴技术，它的原理就是此类电缆在火焰中可形成自支撑陶瓷体，具有一定的强度，抗热冲击性和电性能良好，在650～1000℃高温的火焰中、一定时间(0.5～2h）内能保持结构的完整性，可以很好地发挥“被动防火”的功效，为消防安全赢得宝贵时间。并且具有无卤、低烟、低毒、自熄、环保、易加工等特点。2. 结构和材料的区别：耐火电缆和阻燃电缆在结构和材料上也是有所不相同的。阻燃电缆的基本结构是：绝缘层采用阻燃材料，护套及外护层采用阻燃材料，包带和填充采用阻燃材料。而耐火电缆通常是在导体与绝缘层之间再加1个耐火层，所以从理论上讲可以在阻燃电缆的结构中加上耐火层，就形成了既阻燃又耐火的电缆，但实际并没有这个必要。因为耐火电缆的耐火层，通常可以采用不同的耐火材料直接包覆在导线上。它可耐长时间的燃烧，即使施加火焰处的高聚物被烧毁，也能够保证线路正常运行。一般人很容易混淆阻燃线缆和耐火电缆的概念 虽然阻燃线缆有许多较适用于化工企业的优点，如低卤、低烟阻燃等，但在一般情况下，耐火电缆可以取代阻燃线缆，而阻燃线缆不能取代耐火电缆。

1.因为电缆绕包层影响电缆耐火性能2.耐火电缆的绝缘材料一般采用PVC、PE、XLPE等，绝缘层的目的是保证正常情况下电缆的电性能以及对耐火层的保护作用，并不决定电缆的耐火特性，但应该考虑到在高温燃烧时绝缘层状态对耐火层的影响。3.成缆绕包层如果是可燃的无纺布或PVC带，燃烧时与绝缘一起基本上被烧光了，可以使由于温度的波动产生的应力形变有足够的空间向外扩散释放，对耐火层的挤压损伤较小，所以对耐火性能影响较小。如果成缆绕包层是涂胶玻璃丝带或云母带，由于绕包层具有一定的隔火防火性能，由于有绕包层的隔火作用，燃烧时绝缘物质并没有与火焰直接接触而被烧掉，而是受热熔融。4.由于绕包层的紧固作用，绝缘物质熔融产生的应力变形无法向外释放，致使耐火层承受较大的挤压冲击力。再加上如果电缆有铠装，当温度变化时钢带产生的应力变形亦施加到耐火层上，反而造成耐火性能下降了，这也使得耐火层受到更大的损伤。

耐火桥架是由镀锌桥架经过加工表面处理一层防火涂料生产而成，表面摸起来会有粗糙斜斜的感觉，当遇到火灾后不会燃烧，并且可以阻隔火势继续蔓延下去，起到一定的防火作用，并且采用了高环保颜料使得桥架上的防火涂料具有无毒、无污染，耐火、耐水、耐油。的性能。一般用于敷设：电力电缆、通讯信号电缆。等等。耐火桥架优势：镀锌桥架经过加工表面处理防火涂料使得桥架更加坚固荷载能力更强，防火性能极高，并且带有耐腐蚀的性能，使用寿命长的特点。2.耐冲击，全密封360度无死角保护着电缆（线）受到伤害，防止电缆（线）受到外界的干扰和腐蚀，还具有防尘效果。3.遇到高温的情况下，涂料外层会有膨胀的现象，隔热层，桥架本身的钢结构不会因为受到火焰燃烧后外型边的严重变形，承载能力也不会急速下降。

1、NA-YJV/NB-YJV：这种型号比较适宜用在对耐火要求高的屋内、隧道以及管道内。2、NA-YJV22/NB-YJV22：这种型号适宜埋地铺设，不能用于管道内。3、WDNA-YJY/WDNB-YJY：这种适宜用在低烟且耐火性需求较高的居室、隧道以及管道中。

两种防护等级要求不一样，用的材质也不一样。

是一芯1000平方铜芯电缆。

4x300+1x150平方铜芯VV22电缆的额定电流是469安；铜芯BVVB-3x1平方电缆额定电流是11安。

耐火电缆槽盒适用于10KV以下电力电缆?以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。耐火型半封闭槽盒：能够经受火焰熏烤?槽内温度可以限制在电缆安全运行允许值内?盒盖为双层盖板 4)耐火型无机槽盒：用无机材料与增强玻璃纤维构成?耐火结构为全封闭式?有效防止电缆自燃及外部火种的危害。

铜芯3×400平方YJV22电缆的直径是39.1mm。根据圆面积公式S=πr²，S为1200，r为半径，则r=√(1200/3.14)，根据直径公式d=2r，所以直径等于39.1mm。

铜芯一芯240平方YJV22电缆1米铜重量是2.14公斤。铜的密度是8.9，则1×240×8.9×1=2.14公斤。

阻燃是阻止或延缓火焰发生或蔓延的能力，阻燃电线电缆一般采用的方法就是在护套材料中添加含有卤素的卤化物和金属氧化物。区别：耐火电缆可以取代阻燃电缆，但阻燃电缆不能取代耐火电缆。1、耐火电缆与阻燃电缆的原理不同。含卤电缆阻燃原理是靠卤素的阻燃效应，无卤电缆阻燃原理是靠析出水降低温度来熄灭火焙。耐火电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时也工作正常。2、耐火电缆的结构和材料与阻燃电缆也不相同。阻燃电缆的基本结构是：(1)绝缘层采用阻燃材料；(2)护套及外护层采用阻燃材料；(3)包带和填充采用阻燃材料。而耐火电缆通常是在导体与绝缘层之间再加1个耐火层，所以从理论上讲可以在阻燃电缆的结构中加上耐火层，就形成了既阻燃又耐火的电缆。

电缆破损后的后果：1、造成漏电，发生人身触电伤亡事故；2、发生短路发热，引起火灾，造成巨额财产损失并可能危及生命；3、引发停电、维修，造成经济损失。电缆破皮，轻微破损不会影响电气性能，但会因为进水腐蚀，使电缆载流量降低。比较严重的破损，对地绝缘电阻就下来了，对地放电就会过热，长时间过热就会老化，最终电缆击穿。使用热缩电缆修补片来包裹电缆，恢复完整的绝缘水平。

yjy电缆是耐火电缆：DWNH-YJV——铜芯导体交联聚乙烯绝缘聚氯乙烯护套低烟无卤型耐火电缆。众所周知，聚氯乙烯护套是含卤型材料，燃烧起来会产生有毒的烟雾，绝对不会是低烟无卤电缆。正确的型号应为：DWNH-YJE——铜芯导体交联聚乙烯绝缘聚烯烃护套低烟无卤型耐火电缆。交联聚乙烯绝缘是利用化学方法或物理方法，使聚乙烯分子由线型分子结构变为三维网状结构，由热塑性材料变成热固性材料，工作温度从70℃提高到90℃，显着提高了材料性能。

一、阻燃线和耐火线有3点不同：1、两者的实质不同：（1）阻燃线的实质：指在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄灭的电缆。（2）耐火线的实质：指在火焰燃烧情况下能够保持一定时间安全运行的电缆。3、两者的使用不同：（1）阻燃线的使用：适用于交流额定电压110kV塑料绝缘电力电缆，450/750V及以下塑料绝缘控制电线，450/750V及以下电气设备。电线使用任何一个地方，特别是高温，易燃已有需要耐火的类型，输配电，控制，报警和消防系统产品线。（2）耐火线的使用：固定敷设，外加火焰燃烧，无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中。二、消防广播可以使用耐火线，因为耐火线是需要防火性能的各种电气装置中所需用的电线电缆。

一、BV线的种类ZR-BV 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。ZR-BV：阻燃BV线又分为A、B、C、D四个等级，其中A类最好，以此类推，最常用的为ZR-BV。NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。阻燃耐火BV线二、BV线的型号BV线通常用绝缘层中心金属导体横截面积来区分型号规格。(比如4平方BV线铜芯横截面直径为2.25毫米，根据圆形面积计算公式S=π*r*r=3.976平方毫米)常用bv线型号：0.75平方，1平方，1.5平方，2.5平方，4平方，6平方，10平方，16平方，25平方，35平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方等三、BV线的用途BV线具有抗酸碱、耐油性、防潮、防霉等特性，一般用途单芯硬导体无护套电缆，适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。

185平方电缆1米含铜量16.5斤 铜的密度是8.92G/CM^3。计算式5*185*8.92=8251g要输送电载流量，就是指线路导线所输送的电流量。具体每种规格的导线允许的最大载流量，国家规范有规定。运用时，负载所要求的最大负载电流，必须小于导线在空气中的长期允许载流量。25平方毫米的铜芯线，在空气中的长期允许载流量为105A，当你的主设备运行时，运行电流就只能小于或等于105A，决不能大于105A。

IEC耐火等级耐火线缆指在火焰燃烧的情况下能保持一定时间的正常运行，即保持线路的完整性（CircuitIntegrity）。为了评定线缆的阻火性能优劣，国际电工委员会和英国电工委员会分别制定了IEC331和BS6387两个标准。相比之下BS6387在耐火能力的要求上较IEC331高得多。IEC60331阻燃等级IEC60331-1999中，供火温度要求为750℃/3h级，表示在750℃下施加300伏电压水平燃烧3小时不击穿。BS6387阻燃等级BS6387要求通过水平燃烧实验、水喷淋实验和机械冲击震动燃烧实验。水平燃烧实验为A级650℃/3h、B级750℃/3h、C级950℃/3h和S级950℃/3min.A级表示在650℃下施加300伏电压水平燃烧3小时不击穿；B级表示在750℃下施加300伏电压水平燃烧3小时不击穿；C级表示在950℃下施加300伏电压水平燃烧3小时不击穿；S级表示在950℃下施加300伏电压水平燃烧3分钟不击穿。水喷淋燃烧实验分为W级，表示在施加300伏电压燃烧15分钟然后再淋水燃烧15分钟不击穿。冲击震动燃烧实验分为X级650℃/15min、Y级750℃/15min和Z级950℃/15min、X级表示在650℃下施加300伏电压一边燃烧一边每30秒机械冲击震动15分钟不击穿；Y级表示在750℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿；Z级表示在950℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿。BS6387要求的最高级别型号为CWZ。

铜芯3芯50平方电缆的直径是13.82mm。根据圆面积公式S=πr²，S为150，r为半径，则r=√(150/3.14)，根据直径公式d=2r，所以直径等于13.82mm。

是铜芯4*10平方电缆。

YJLV22 4+1芯50平方铝芯电缆的载流量是128A；三芯25平方铜芯电缆载流量是80A。

BVR 代表铜芯聚氯乙烯绝缘电缆（电线），后面这个R代表软线的意思，表示他比BV软些，弯曲度也高些。但是他和BV是一类线，都是用于固定敷设。其实小的BV，BVR就是家里面的电线。B字母在这儿代表“固定敷设用电缆（电线）”，V代表聚氯乙烯绝缘。BV，BVR都是没外套的。用途：适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线(如配电箱等).YGC 硅橡胶绝缘硅橡胶护套电力电缆，绝缘护套都是硅橡胶，导体是铜的。关于导体的材料，国标中规定铜没有代表符号字母，L为铝的代表符号。Y是系列代号（移动软电缆），G代表硅橡胶，C代表重型 YGC硅橡胶电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。

50千瓦额定电流约100A，如果供电距离在30米内。电缆截面建议选择35平方的铜芯电缆。35平方的铜芯电缆明线敷设安全截流约156A。计算口诀：二点五下乘以九，往上减一顺号走。三五乘以三点五，双双成组减点五。条件变化加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。本口诀对各种绝缘电线的载流量（安全载流）不是直接指出而是通过 截面乘以倍数 计算得出，倍数随截面增大而减小 “二点五下乘以九，往上减一顺号走”表示2.5平方以下的铝线截面乘以九，就是安全载流。

从4平方以上，顺着线号，倍数逐次减一，即4*8 6*7 10*6 16*5 25*4 “三五乘以三点五，双双成组减点五”表示35平方乘以3.5倍，从50平方以上导线，为两个线号为一组，倍数依次减0.5.即（50-70）*3 （ 95-120）*2.5 （150-185）*2，依此类推 “条件有变加折算，高温九折铜升级”以上是铝线载流量计算，其条件是明敷在25C°条件下而定的。若环境温度高于25C °，就要打九折。使用铜线时，按上一号计算。如：10平方铜线，按16平方铝线计算。

铜芯1x25平方YHC电缆安全电流表：

型号	材质	载流量
YHC 1x25平方	铜	138

WDZ：W无卤，D低烟，Z阻燃，无卤低烟阻燃电缆现在是使用趋势特别在人员集中场合，建筑广泛使用ZR：阻燃电缆使用在有阻燃要求的场合，NH：耐火意思，这类电缆具备在火焰燃烧中能保证1小时不断电，有耐火要求场合。

耐火电缆适用于特别重要场合的1KV及以下电力或控制系统的线路种，当该线路万一遇到火灾时，耐火电缆能抵抗750-800℃高温达90分钟以上时间，确保安全送电，以赢得充足的灭火减灾时间。
