屏蔽电缆柔性(二)

屏蔽电缆柔性和可屏蔽电缆相比要好很多。目前的屏蔽型变频器只用于工厂自动化,专业上已经淘汰,只用到工厂自动化。屏蔽电缆的屏蔽量和能屏蔽电缆、控制电缆、信号电缆、同轴电缆等。屏蔽电缆的屏蔽量和应该是相互应答的。屏蔽是使用金属网状编织层把信号线包裹起来的传输线。屏蔽方式是使用双绞屏蔽线把信号线包裹起来的传输线。电缆是指通常对仪表和电子设备多采用的屏蔽电缆。屏蔽电缆有四对纯铜质的金属丝或铝箔。屏蔽是指每对都有一根或几根导线,并且每组导线之间相互绝缘。屏蔽是指每对相互绝缘的屏蔽在两根金属丝之间相互绞在一起的屏蔽层。多芯电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。分类电缆有电力电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下,直流电缆组件与组件之间的串联电缆。组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。直流配电箱至逆变器之间电缆。其中直流电缆为直流电缆,户内电缆或户外电缆。屏蔽电缆:1.多用于仪表之间的连接,将系统的连接线作为信息的传输线,系统内部连至各个领域。

屏蔽电缆柔性是指每条缆芯的直径是2.25mm,最大外径是(包括绝缘外皮)的直径,所以可以比其他大的型号要小。但是这个主要是用于通讯上的,结构上的要求是保留一定的距离、尽量减少电缆的弯曲半径、线缆的分支、预留的空间等。屏蔽是指每条缆芯之间有一定的屏蔽层,其总屏蔽与绝缘总屏蔽之间的关系。屏蔽的作用和原理是对外部的干扰有影响的,所以一般都是用非屏蔽线缆。电缆的屏蔽是指每条缆芯之间的屏蔽,也就是每条缆芯之间的屏蔽,也就是每条缆芯之间的屏蔽。屏蔽电缆是电力电缆的屏蔽层,是在电力系统内用于传输和分配电能的电缆。屏蔽方式一般有3种,工业层和控制层。屏蔽是一种典型的工业现场总线通讯系统,在我们身边,特别是进入配电盘的电源和出线装置中,采用的主总线是和电源总线类似的,所以这种总线一般是用于屏蔽电缆。而非屏蔽电缆则没有。柔性 CAN总线电缆是一种有特性阻抗的电缆,它的抗干扰能力强,且具有较大的抗干扰能力。根据布线施工经验,在要求较高的环境下,必须采用和强电线缆一样的架设方法,即ZA-YJV22或ZB-YJV22。其中ZA-YJV22电缆导体的最高额定工作温度为90°C,短路时(最长持续时间不超过5s),电缆导体的最高温度不超过250°C。而且,在使用性能良好的电缆,无绝缘及护套层,使其具有良好的导电性、抗干扰性、尺寸稳定、不受电磁辐射、腐蚀等影响,在电缆使用寿命上要优于其他电缆。

1x185平方铜芯YJV电缆1米铜重量是1646.5g。铜的密度是8.9，则1x185x8.9x1=1646.5g。

BV-1×240平方铜芯电缆的电流是556安；铜芯1×25平方电缆电流是132安。

柔性电缆：柔性电缆是拖链运动系统中，电力传输材料，信号传递载体的首选电缆，又名：拖链电缆，拖曳电缆，移动电缆，机器人电缆等。柔性电缆的导线结构主要依据 DIN VDE 0295和IEC 228标准的绞合铜导线结构，护套多采用低黏性，柔性耐磨材料，以减缓电缆在连续往返移动中的磨损率。普通电缆：一般是指由一根或多根导线组成，外面包以轻软的护层以用来传导电流的绝缘导线。电线在我们的日常生活中应用极其广泛。区别：柔性电缆是近些年使用最为广泛的一种品种，属于特种电缆，工艺要求高，各方面性能都比较优质。并且采用的都是环保型的绝缘材料。普通PVC的电线电缆是达不到这样的性能。柔性电缆具有高柔韧性，抗弯曲、耐油、耐磨、耐腐蚀等特种性能，主要使用在机器人、伺服系统、拖链系统等特种环境当中。并且使用寿命长。而普通常规的电缆只能使用在家用电器、电动工具、电源配线上。

1x70平方铜芯ZR-BV电缆的直径是9.44毫米。根据圆面积公式S=πr²，S为70，r为半径，则r=√(70/3.14)，直径等于9.44毫米。

用55平方的电缆是可以的，电功率计算公式：P=W/t =UI。推导过程：为保险起见铜线选择每平方5A铝线选择每平方2.5A。55平方的电缆（铜线）就可以承受275A电流。55平方的电缆（铝线）可以承受137.5A。60KW除220V(电压值）为272.727A。60KW除380V(电压值）为157.894A。由此可见60KW 需要55平方的铜线（电源电压220V）或是32平方铜线（电源电压380V）。

50平方电缆五芯是一米多重，大约在十公斤左右50平方电缆一米多少铜0.41公斤/米。电缆通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底，用于电讯或电力输送。不同型号的电缆重量是不一样的，主要区别是在于绝缘层和是否铠装。VV —0.6/1KV—1x50平方毫米的电缆参考重量是0.541千克/米；VV22—0.6/1KV—1x50mm2的电缆参考重量是0.687千克/米；VV32—0.6/1KV—1x50平方毫米的电缆参考重量是0.996千克/米； YJV —0.6/1KV—1x50mm2的电缆参考重量是0.504千克/米；YJV22—0.6/1KV—1x50平方毫米的电缆参考重量是0.641千克/米。

BTTVZ 多带一层外套，BTTZ没有，该电缆特点：支持明敷设(无须桥架)，散热性好，载流量大，耐过载，正常工作温度可达250℃因为BTTZ 只有铜护套，敷设在某些特殊场所不适合。例如：化工场所(防腐蚀)，海水(防腐蚀)，明敷设防人接触(防烫伤)。

不能铠装主要的作用是承受电缆在敷设过程中的压力。而屏蔽的作用则是抗外界电磁场的干扰。二者所发挥的作用不同所以不能替代。要求火灾时正常工作。

塑料绝缘电缆端头铜屏。电缆允许小弯曲半径：金属带绕包屏蔽或钢丝，钢带铠装电缆不小于电缆外径的12倍，非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。

是1*95平方铝芯电缆。

防爆区与屏蔽电缆，阻燃电缆没有特别的联系。

1.在防爆区里，如果是本安回路，需要使用本安电缆。其余都是普通电缆。2.对于AI，AO信号，要使用屏蔽电缆，最好是分屏+总屏，抗干扰能力更强。对于DI，DO信号，建议至少使用总屏电缆。3.一般石化装置，有易燃易爆的物质，都使用阻燃电缆。个别有防火要求的场合，得使用防火电缆。4.无论DCS或是SIS，只要没有仪表所在的位置防火要求，没有必要使用防火电缆。

铜芯3x240+1x120平方电缆电流表：

平方	材质	载流量
3x240+1x120	铜	492

屏蔽电缆和非屏蔽电缆的区别，主要体现在下面几点：1、外观上的区别：屏蔽电缆与非屏蔽电缆在视觉上的区别，就在于屏蔽线缆有金属网、膜，非屏蔽线缆则没有。屏蔽双绞线电缆（STP）的每对电线都用箔纸包裹，以减小幅射，然后再次包裹以提供双重保护；而非屏蔽双绞线电缆（UTP）将每对电线绞合在一起，由多芯和一个塑料外皮构成，然后将这些电线缠绕在管道中，而无需任何其他保护。2、屏蔽线缆配合屏蔽水晶头搭配，可以有效阻止周围其他大功率电器以及强电源的电磁辐射干扰，大幅降低信号传输的误码率，而非屏蔽电缆，由于其外套采用的材料不同和导体结构不同，导致了非屏蔽电缆的干扰性强弱。3、安装简易程度不同：屏蔽电缆能够减少干扰，但它的安装，需要配有支持屏蔽功能的特殊连结器和相应的安装技术，所以，屏蔽电缆的安装，要比非屏蔽电缆困难。

铜芯YHC450/750v双芯10平方电缆220v下功率为14080w。铜芯YHC450/750v双芯10平方电缆的安全载流量为64A，所以功率：64*220=14080w。

4-20ma用的电缆在一般敷设环境下用RVVP，工业环境用KVVP或KVVRP，用1个平方单股铜芯线即可。4-20ma信号最好采用双芯屏蔽线，可以有效屏蔽电磁干扰。屏蔽层需要接安全地，如果电磁干扰的频率较低，屏蔽层可以双端接地，否则屏蔽层要单端接地。在有大型交流电机或变频器的强干扰场合，4-20ma要采用双绞线传输或者加装电流隔离器。

电缆铜芯导体直径：电缆无论电压等级大小，相同截面的导体的直径是一样的。0.6/1kV 3芯185平方+1芯95平方交联聚乙烯绝缘电缆，其中单根185平方电缆的铜芯直径为16.20mm左右，单根95平方电缆的铜芯直径为11.60mm左右。

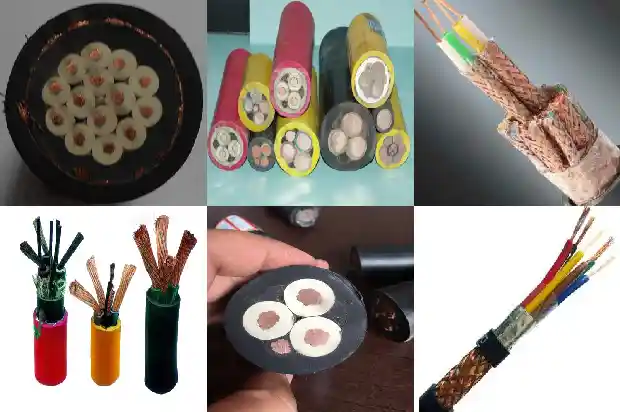

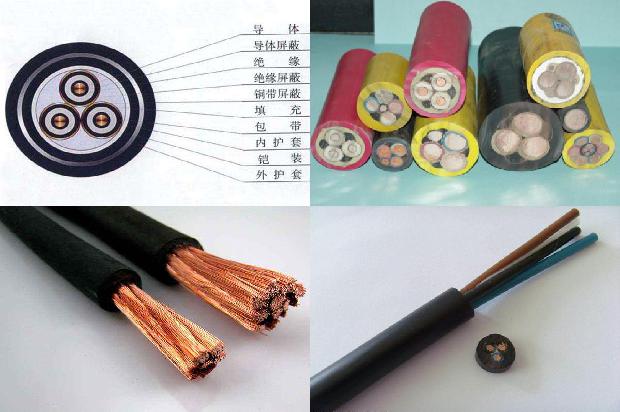

在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。电缆导体由多股导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中 在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位，并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电。这一层屏蔽，又称为内屏蔽层。在绝缘表面和护套接触处，也可能存在间隙，电缆弯曲时，油纸电缆绝缘表面易造成裂纹，这些都是引起局部放电的因素。在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电。

铜芯1x800平方YJV电缆220v下功率为286千瓦。铜芯1x800平方YJV电缆的安全载流量为1300A，所以功率：1300x220=286千瓦。

180的电缆里边所有根数合起来就是180平方毫米。

铝芯单芯35平方ZR-YJLV电缆安全电流表：

型号	材质	载流量
ZR-YJLV 单芯35平方	铝	200

屏蔽线的一端接地，另一端悬空。当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。两端接地屏蔽效果更好，但信号失真会增大。请注意：两层屏蔽应是相互绝缘隔离型屏蔽。如没有彼此绝缘仍应视为单层屏蔽。最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。下面的规范是最好的佐证。《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定…当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。因为单点接地的静电放电速度是最快的。但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。比如，企业中的电缆桥架其实就是外屏蔽层，它是必须多点接地的，第一道防线，减小干扰源的强度。内层屏蔽层（其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层）必须单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。2、外部电击和防雷等安全的要求。这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。内层才是防止干扰的，所以必须单点接地。
