绝缘屏蔽软电缆(二)

绝缘屏蔽软电缆是在电缆芯线的外部包裹一层保护层,连接的时候,可以减少外部的环境对绝缘层的损坏。绝缘屏蔽是将屏蔽层接通,封闭在绝缘层与大地之间,其不受外界的电磁干扰。

绝缘层也称为导体,即绝缘层。有的还具有导体屏蔽层。将它们对接起来,相当于增强其韧性,有的还具备了屏蔽的作用。电缆绝缘屏蔽的作用:1、屏蔽线(STP)是对电磁干扰及外界隔离的器件进行屏蔽的器件。2、接地线(PE)它是为了引入电位差而感应到表头周围的电磁泄露,达到与被屏蔽的器件可靠的连接。3、两者的使用不同:屏蔽线是在导体与绝缘层之间加了一层金属屏蔽层的导线,它能够避免在导体与绝缘层之间发生局部放电,这一层屏蔽为内屏蔽层;同样在绝缘表面和护套接触处也可能存在间隙,是引起局部放电的因素。4、屏蔽线(STP)是一种金属材料导体,它既能承受外界的电磁波干扰,又能防止绝缘层与护套之间发生电磁干扰。根据屏蔽层的不同,利用空气对绝缘材料进行屏蔽,它能够有效的屏蔽外部的电磁波干扰。5、两者使用模式不同:屏蔽线价格是相对比较高端,相对普通的屏蔽线来说,价格相对比较昂贵。6、内部作用不同:屏蔽线有内部屏蔽和外部屏蔽两种。

内屏蔽是由不同的导线绞合而成。外屏蔽则是由铝箔/镍或铜网编制而成。由于屏蔽层的作用,它能够防止信息被窃听,也能够防止外部电磁波的干扰,是一种良好的屏蔽双绞线。8、传输距离不同:如果是10M网络的,一般来说,100M网络传输距离能够达到120米,而忽略了线路的阻抗,能够传输更远距离。

绝缘屏蔽软电缆是在电缆芯线的外部包裹一层PE材料或屏蔽层,改善绝缘层,屏蔽层由编织铜线和聚氯乙烯编织组成。它主要用于架空线路,敷设在室内、电缆沟、管道等要求静电屏蔽场合。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。常用代码用途代码-不标为电力电缆,K-(控制缆),P-(信号缆);导体材料代码-不标为铜(也可以标为CU),L-(铝);内护层代码-Q-(铅包),L-(铝包),H-(橡套),V-(聚氯乙烯护套) 内护套一般不标识;外护层代码-V-(聚氯乙烯),Y-(聚乙烯电力电缆);派生代码-D-(不滴流),P-(干绝缘);特殊产品代码-TH-(湿热带),TA-(干热带),ZR-(阻燃),NH-(耐火),WDZ-(低烟无卤、企业标准)。主要内容SYV:实心聚乙烯绝缘射频同轴电缆,同轴电缆,无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆),SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及、USB、无线等电子设备中传输射频信号(含综合用同轴电缆),监控工业,消防系统,医疗建筑,军事设施,石油,化工等控制系统。

3x50+1x25平方铜芯电缆的承载电流是158安；YJV 1芯95平方铜芯电缆承载电流是421安。

铜芯3*6平方YJV22电缆的直径是4.79mm。根据圆面积公式S=πr²，S为18，r为半径，则r=√(18/3.14)，根据直径公式d=2r，所以直径等于4.79mm。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。I类手持电动工具的绝缘电阻不应低于2MΩ。

电线的负荷程度主要是取决于电流，也取决于电压等级。一般情况下50A以下1平方毫米安全载流量是6A，50~100A电流1平方毫米的安全载流量是5A，100A电流以上一般取1平方毫米的安全载流量是2.5A；那么多大平方的铜电缆就能算出电流了。按照三相交流电公式：P=1.732*U*I*cosφ，cosφ是功率因数，选0.8；这就是三相功率计算公式。单相的：P=U*I*cosφ，cosφ是功率因数功率因数对于阻性负载是1，感性负载选0.8.这BV电线又和BVR多股软铜线不同了，当然和橡套电缆YC的负荷又是两种，橡套电缆负荷数要比BV/BVR/RVV之类的塑料电线要好一些。也就是说外层绝缘不一样，也会影响到电线的负荷数。一般2.5平方电线负荷是2千瓦，而橡套电缆呢，满负荷数能达到3千瓦都没有问题(估计再大，就不安全了)。

交联聚乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为 额定电压6kV，导体截面16～35mm2，一般不小于1000MΩ；导体截面50～95mm2，一般不小于750MΩ；导体截面120～240mm2，一般不小于500MΩ。

是4x120平方铝芯电缆。

1平方，单根，直径1.13毫米绝缘厚度0.6毫米。1.5平方，单根1.37毫米，绝缘厚度0.6毫米，2.5平方单根1.76亳米，绝缘厚度0.6毫米，4平方，单根2.24毫米，绝缘厚度0.6亳米，6平方，单根2.73亳米，绝缘厚度0.8亳米。光伏4平方直流电缆承载600瓦四平方可承受26A电流。选用不同瓦数的光伏板输出电压不同。电压*电流就是功率了。例如输出18V，则可接 460瓦左右的光伏板。实际上接600瓦也没问题，太阳能板能达到最大输出，简直太难了。

质量比较好，支持1000M网络。符合CAT-6标准的线缆，传输速率为1000Mbps。6类非屏蔽双绞线使用特性：具有衰减少，串扰少，传输距离可以达到120米，电阻不超过30欧姆，被使用在百兆网络，超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值和信噪比、更小的时延误差，性能得到很大提高。

屏蔽线单端接地可以把屏蔽层接受到的信号入地，就相当于把信号线埋在地里边一样，如果两端都接地就会在屏蔽层产生回路电流。相当于外来的干扰信号通过底线传入大地了，不接大地的地线上面接收的干扰信号多了产生的电磁干扰，就会影响有用信号的传输。

YJV22一芯630平方铜芯电缆的安全载流量是1239安；YJV0.6/1kv-1.8/3kv一芯6平方铜芯电缆安全载流量是72安。

首先UTP：非屏蔽双绞线，STP：屏蔽双绞线一、非屏蔽双绞线(UTP)和屏蔽双绞线(STP)的外观区别：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活，其线路优点是阻燃效果好，不容易引起火灾。

二、平常用的一般是UTP非屏蔽双绞线，价格便宜而且够用。三、网络构建中一般用RJ-45端口，UTP和STP只是材质上的区别，用途是一样的。四、STP主要是抗噪性好，但是价格昂贵，除非环境对抗噪要求非常高，不然一般都用UTP。一般网线都是属于UTP非屏蔽性双绞线。

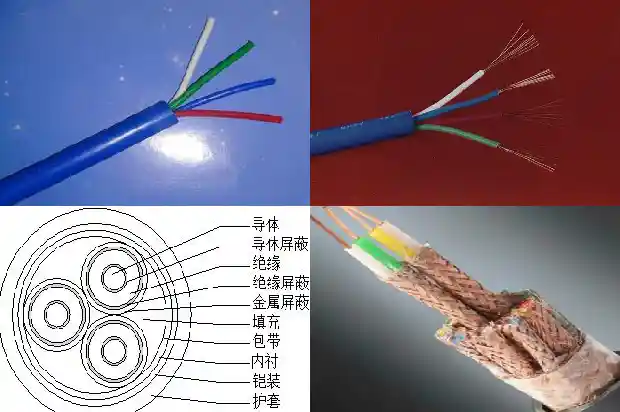

每kV电压，绝缘电阻不小于1MΩ。高压电缆的结构高压电缆从内到外的组成部分包括：导体、绝缘、内护层、填充料(铠装)、外绝缘。当然，铠装高压电缆主要用于地埋，可以抵抗地面上高强度的压迫，同时可防止其他外力损坏。高压电缆测量绝缘电阻时应使用2500V兆欧表进行测量，低压电缆测量绝缘电阻应使用1000V兆欧表进行测量。

剥开线时网线的屏蔽箔层千万不可剪掉，把这层金属箔折成带状缠绕在网线的外皮上至少一圈。2.金属丝也可以缠绕在里面，其他有做非屏蔽头都一样。3.把8芯线插到水晶头底部时，缠绕在线外护套上的金属箔带刚好在水晶头口上为最佳。4.然后像做普通头一样用压线工具压好就可以了5.最后就完成啦。

4芯120平方铜芯YJV电缆的直径是24.73mm。根据圆面积公式S=πr²，S为480，r为半径，则r=√(480/3.14)，直径等于24.73mm。

屏蔽线里面的金属屏蔽层。是对其通过的电磁信号起隔离作用。如果剥口太长。象你说的有一米长的话。其连接到的仪表会出现显示不准确。来自外界的电磁波。会扰乱仪表的正常显示。不过很微弱。要看具体情况来说的。

可以用绝缘胶布包裹起来，这种绝缘胶布具有一定的绝缘特性，有的还具备了防水的作用，所以包裹电线时，可以选择这种绝缘又防水的胶布，将暴露在外面的电线接头部分都包裹起来。包裹之前，还可以将电线做好区分做上标记，下次接线的时候才会更加准确。与普通的绝缘胶布相比较，防水又绝缘的胶布虽然价格贵一些，但是非常的安全而且耐用。特别适合露天的电线使用，因为毕竟露天的电线，很可能会受到空气的污染、水汽的侵袭。

导线外部有导体包裹的导线叫屏蔽线，包裹的导体叫屏蔽层，一般为编织铜网或铜泊（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体。

4x25平方铝芯电缆的承载电流是93A；YJV-4芯150平方铜芯电缆承载电流是360A。

2芯屏蔽线空调接法接法有平衡接法，一般接法等。1、平衡接法：平衡接法就是用两条信号线传送一对平衡的信号的连接方法，由于两条信号线受的干扰大小相同，相位相反，最后将使干扰被抵消。2、不平衡接法：不平衡接法就是仅用一条信号线传送信号的连接方法，由于这种接法容易受到干扰，所以只一般在家用电器上或一些要求较低的情况下使用。3、一般接法：红色接信号端，黑色或者蓝色接信号地，屏蔽部分一端接接信号地一端不接。屏蔽线2芯即为双绞屏蔽线，是指2根线互相缠绕，其是可以作为1芯线路进行使用的，在使用过程中需要注意电线连接正确，电线连接不正确会导致线路故障，无法正常使用。

按照《GB50217-2007电力工程电缆设计规范》的规定：双层绝缘隔离屏蔽的电缆，其最外层屏蔽层应该两端接地，最内层屏蔽应一端接地。参见附件。
