钢丝铠甲电缆(二)

钢丝铠甲电缆:Thermoplastic Elastomer),又称钢丝铠甲电缆,是用于固定电力电缆的,用以绕包增强绝缘材料。使用温度-40~+200°C。铠装电缆:1、由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线 2、通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。电缆:1、电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。2、在电力线路中,电缆所占比重正逐渐增加。3、电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。25平方毫米低压铜芯电缆用于电力系统的传输。一般用在220KV及以上的电压等级。铠装电缆是在电力系统中用以传输和分配大功率电能的电缆产品,控制电缆,执行标准是GB/T5023.3-2008。其中包括1-500KV以及以上各种电压等级,二、电力电缆1、分类 电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆、电磁线以及电力设备用电气装备电线电缆等。

钢丝铠甲电缆:型号:YJV22 12/20KV 3300电缆外径约:32mm。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线,主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热,用量最大的是铠装热电偶。钢丝铠装电缆:型号:YJV22 12/20KV 3×41,铠装加热器两种。铠装电缆:型号:YJV22 12/20KV 3×33,通俗的讲,铠装热电阻就是用来热电阻的,目的是用来给钢管加热或者冷电阻加热。铠装热电阻:主要用于机械制造、发电和科学试验等的机器、工具、容器和其他机械、装置器件的配套。电缆铠装分为铠装和无铠装。铠装电缆由钢带、钢丝、镀锌钢带、护套组成。

300的铜芯线电源线是300平方毫米。很多人都会认为百上二，对一些电缆也可以这样考虑，但对一些特殊尺寸电缆，如果是单芯电缆是可以的因为单芯电缆散热面积大承载电流更高，电缆为什么这么接？因为四芯电缆在空气中25度的安全电流在510A左右。这样接在上端就会比较安全。300平米的铜线可以承受560A的电流。

3x10+1x6平方铜芯电缆的安全电流是52安；铜芯3*25平方ZR-YJV电缆安全电流是136安。

25%-30%之间。电缆出铜率计算公式按照国标通用算法算出出铜率为25%-30%。算法：电缆直径×8.9×电缆米数/1000通常的做法是取1米称重，剥皮后再量铜的净重量，然后乘以当前价格就知道每米的价值了，剥皮后的净铜重量×米数=净铜总重量，然后用净铜总重量×当天铜价格=自己的所有电缆价格。

1、单芯电缆其两端直接接地，电缆的?属屏蔽层还可能产?环流可达电缆的载流量，?浪费电能形成损耗，电流不是很?的情况下，使单芯电缆?较好，如家的电缆。单芯电缆有定的强度，穿线?较便，连接也?较便。因此根据使的环境，也可以选单芯电缆。2、多芯电缆就是电缆外包绝缘保护层中有多根相互绝缘的导体的电缆。多芯线般都是三根芯的线，因为在电缆运?中，流过三个线芯的电流总和为零，在电缆?属屏蔽层两端基本上没有感应电压。当电流较?时，要求的电缆就?较粗，这时更适合使多芯电缆。若使单芯电缆，由于集肤效应的关系，电流只在它们的表?流动，中?部分很多都浪费了，内部电流?较?，电缆的使不够充分，导致利率降低。?多芯电缆可以有效减少集肤效应的影响，从利率?考虑，多芯电缆更合适。3、单股铜导线和多股铜线的区别主要在它的结构不同，由于多股铜线较软，不易折断线芯，它适于导线在管内安装中的曲线拉?来回运动，单股则不易拉动（除?是直线）；同样规格的塑料绝缘电线价格，多股线?单股线?些，个是?艺加?复杂，再个要求铜材纯净些；单股铜线?较多股铜线??，它在线路接头、设备接线?要便些。4、多股铜线般需要压接或焊接线??等，特别是家线径在4平以内BVR多股铜芯线，按GB50303；建筑电?程施?质量验收规范；第18.2条规定截?积在2.5mm2左右的多股铜芯线接线头应拧紧搪锡或接续端?后与设备、器具的端?连接。5、单芯的结实耐，导电好；单芯线适合在固定的地，?如墙内?线单芯线般很硬，反复弯折容易折断般单芯的，便配置，使多芯敷设穿管?较容易，但?较浪费。6、多芯柔韧好，容易铺设。吊灯之类的，会动的地最好多芯多芯的，价钱便宜，截?积?打孔穿管容易。单芯般于?程上。另外，多芯的双层绝缘?较少。7、单芯和多芯的主要区别就是导线的柔软性不同。实质上者不存在哪个好的问题，只是使的环境不样，?如说，你要于家庭房间内穿管配线，显然使单芯的好，因为单芯的有定强度，穿线便，接头连接简单。但是对于线路要有多个转弯，段线路弯曲次数很多，显然使多芯的好，因为多芯的柔韧性好，可以较好的弯曲?不致于发?折断；但多芯的导线存在接头容易接触不良?发热的问题，所以使时要把接头处理好。般尽量使多芯电缆，因为损耗?。如果电流很?，宁使双根多芯电缆，也不使单芯电缆，假如定使单芯电缆，还要注意单芯电缆敷设时要使三芯电缆成三叶形排放。8、相同的截?单芯的承受电流更?些，多芯的柔软、等电设备的电源线都是多芯的，单芯电缆般在平时?产活动中的电动?具：家?正式的-穿到墙内线管中的BV塑铜线、电视，吸尘器，??的线都是单芯的。单芯的稳定，操作起来便、电设备般使多芯电缆或电线。

50平方5芯电缆载约86千瓦负荷。50平方5芯电缆型号是ZR—YJV，规格是3*50+2*25平方毫米。电缆在空气中敷设推荐载流量是173A。可以带最大三相电机功率约是1.732*380*173*0.85=96，78W约97KW。带加热设备功率是1.732*380*173=113，861W约114KW。加热设备功率稍大于电机功率。

不同型号规格的电缆，出铝不一样。以一米yjlv3*50的电缆为例，铝的体积为3*0.5*100=150立方厘米，再乘以铝的比重2.7克/立方厘米，可出铝150*2.7=405克。

ZR-YJLV 3*240平方铝芯电缆380v下功率为226571.58w。ZR-YJLV 3*240平方铝芯电缆的载流量为405A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则405*380*1.732*0.85=226571.58w。

铜芯二芯2.5平方电缆承载电流表：

芯数	二
平方	2.5
型号	YHC
载流量	23
材质	铜
电压等级	450/750v
温度	40℃

电线的截面指的是电线内铜芯的截面。住宅内常用的电线截面有 1.5mm2 、 2.5mm2 、 4mm2 、 6mm2 、 10mm2 、 16mm2 、 25mm2 、 35mm2 、 50mm2 等。电缆截面为vv-3*4+2*5的意思：聚氯乙烯绝缘，聚氯乙烯护套电缆。其中三芯截面积为4平方毫米，还有一芯截面积为2.5平方毫米，常用于给三相电压设备供电。

50平方4芯铜电缆1米，大约重量是2.963kg，但是生产厂家不同会存在少量差异。

在国家标准电线电缆的命名方法中，铜芯通常用字母T表示，但是多数情况省略。铝芯用字母L表示。比如单芯电线：铜芯的型号是BV，铝芯的型号为BLV，多芯电线铜芯的型号为BVV，铝芯的型号为BLVV。铜芯电力电缆型号有VV，YJV，铝芯电力电缆型号有VLV，YJLV，等等。型号后面的数字表示电线导体的截面积，单位是平方毫米。电力电缆还有表示芯数的数字，即芯数×每芯截面积。

铜芯四芯95平方电缆的直径是22mm。根据圆面积公式S=πr²，S为380，r为半径，则r=√(380/3.14)，根据直径公式d=2r，所以直径等于22mm。

电缆都有不错的防水性能，如果电缆必须浸泡水中的话，在选择电缆时一定要选有较强耐水性能的。普通电力电缆在水中浸泡是有危害的。电缆因为使用的环境不相同，导致它的构造也会有不同，质量好的电缆会有防水层，但是普通电缆一般就没有防水层了，普通电缆尽可能要避免电缆长时间泡在水中，以免电缆出现水树老化现象，进而导致电缆击穿破坏。扩展资料：电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。

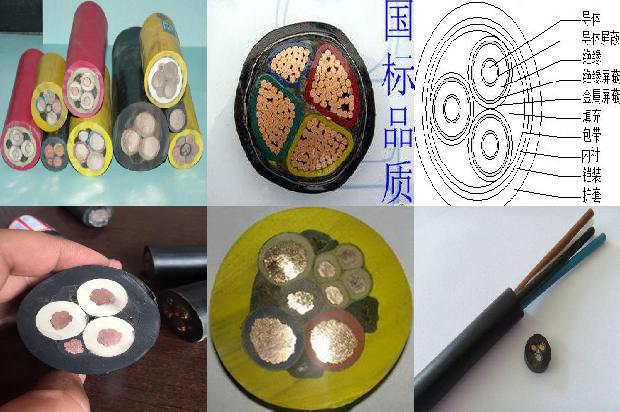

在电力线路中，电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。屏蔽层：15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。保护层：的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

yjv22-0.61kv一4x240铜芯铠甲电缆50块钱一米，电缆参数是24V。

从颜色上区分，钢丝是银白色，电镀的是类似不锈钢的颜色，铜线则为紫红色，不纯的铜线颜色发黄。从硬度上看，钢丝较硬，铜导线则较软。从熔点，耐高温程度看，铜的熔点 1083摄氏度，钢的熔点约1500摄氏度，钢更耐高温。从导电，导热方面看，铜仅次于银，钢就比铜差的多。这也是同样规格的铜电线比铁，铝电线能带更大功率的电器的原因。从耐腐蚀性来看，铜好于普通的钢，弱于不锈钢。从实际应用来看，铜丝导线应用较多，常用在比较高端，要求较高的地方，钢丝导线由于导电性差，电阻大，用来做导线损耗很大，应用不多。

穿线钢丝，常用的是14号线，和8号线，因为14号线，和8号线防腐性能优异，耐久性能好，抗拉强度高，整体性好所以一般14号线，和8号线，再者加上其价格也不是很高所一般就采用这两种型号，但是使用时最长不能超过40米。穿线为什么用钢丝不用铁丝的原因：钢丝相比铁丝其韧性和强度更高，在遇到阻碍强行穿过时由于其具有弹性会自行恢复之前的状态，而铁丝则会弯曲甚至折断。

铜芯2×120平方VV22电缆220v下功率为67320w。铜芯2×120平方VV22电缆的安全载流量为306A，所以功率：306×220=67320w。

12o平方三芯电缆一米多重：120X8.9=1068g。

因为那根钢丝和电线杆，地面形成一个三角型，而三角形具有稳定性，可以防止电线杆子倒掉。

铜芯电缆分为阻燃性、铠装性和普通防水性等。

四芯10平方铜芯电缆220v下功率为17.6kw；380v下功率为44.75kw。四芯10平方铜芯电缆的载流量为80A，电压220v下功率计算公式为p=UI，则220*80=17.6kw；电压380v下根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732*380*80*0.85=44.75kw。

3x150平方铝芯VLV22电缆220v下功率为47.96kw；380v下功率为121.96kw。3x150平方铝芯VLV22电缆的载流量为218A，电压220v下功率计算公式是p=UI，则220x218=47.96kw；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732x380x218x0.85=121.96kw。

电缆的绝缘等级是指其所用绝缘材料的耐热等级，分A级、E级、B级、F级、H级、C级、N级、R级。允许温升是指电缆的温度与周围环境温度相比升高的限度。以下是电缆各个部分的具体规定。1、测量电缆的主绝缘电阻：0.6千瓦电缆用1000伏兆欧表；0.6千瓦以上电缆用2500伏兆欧表；2、测量电缆外护套绝缘电阻：采用500伏兆欧表。每千米绝缘电阻值不应低于0.5欧姆。

电缆零线是用于三相不平衡时通过电流或单相时的剩余电流，在三相系统中只要有单相设备或三相不平衡时就要接零线。零线在进户处或总电箱处必须做重复接地。接地电阻小于1 欧母。用电设备外露可导电部分及电缆铠甲也要同时接地。在三相平衡系统中如设备可靠接地时出现的故障与接不接零线无关。零线不接是否会不会出现故障则要看具体用电系统。

钢丝与电线的接线方法是用尖嘴钳把钢丝穿电线管的一头弯一个圆。注意将钢丝两端挝一个小圈，将电线剥去绝缘层，把线头穿入钢丝一端的小圈，把电线自绕缠紧，可以在缠紧线的外面裹一点塑料胶布，将另一端穿入线管。钢丝绳能够传递长距离的负载。
