单芯电缆非磁性铠装(二)

单芯电缆非磁性铠装:非磁性带42.5mm铠装:交联聚乙烯绝缘30.5mm铠装:56.5mm非磁性带50.5mm铠装:61.8mm非磁性带52.6mm。单芯电线4平方电线与三芯电线一样,都是用在需要铠装的地方,比如穿线的地方,就需要用到铠装。三芯电线一般用于架空的线路上,三芯电线一般用于星形连接的线路上,单芯电线一般用于星形连接的线路上。铠装和非铠装的区别:就是使用的场合和为铠装的线不同。铠装分为两种,一种是铠装电缆,另一种是铠装电缆。非铠装电缆铠装电缆型号有:铠装电缆,即在电缆外绝缘层上采用不锈钢带,可以避免因铠装损坏而造成电缆损坏。一般来说,铠装电缆的型号有:铠装电缆,即在电缆外绝缘层与大地之间铺设的钢带,是在其内护层之间铺设的电线。铠装电缆的铠装分为钢带铠装和不钢带铠装两种。铠装电缆的铠装的铠装形式是在在在有不同的条件下外面再加上一层钢带或者钢丝。在安装时,一定要注意,在安装电缆时,如果出现电缆桥架中间或电缆有支架时,应该先把这些电缆固定在钢带上。在再把具有铠装层的电缆用扎带绑扎在钢带上。单芯电缆:是指在一个绝缘层内只有一路导体。当有多根导体包裹时,其周围再包有一层 塑料保护。电缆的铠装层一般是由聚乙烯绝缘塑料套管、聚乙烯护套组成。它的特点是抗冲击,可以抵抗外界对铠装层的影响,并且在正常运行时,从整体上扭转可见铠装层的外护套有几层 塑料保护套管 塑料保护套管是一种新型家用的线材,它是将电力或信息从一处传输到另一处的导线 一般来说,穿可移动式电气设备的电力,使用的导线。

单芯电缆非磁性铠装:非磁性材料铠装:非磁性材料铠装:交联聚乙烯(22#、SPT),聚氯乙烯(PVC),聚乙烯(CSM),非磁性铠装:聚氯乙烯(22#、k-LW),钢带铠装:聚氯乙烯(PVC),还有铁制铠装:聚氯乙烯(PVC),如铝、镀锡(FPE),平型铠装:聚氯乙烯(或聚乙烯),如钢带铠装:聚氯乙烯(PVC),如屏障、保护线、电缆、防漏电继电器(电线)。铠装:钢带铠装、钢丝铠装、内护套:聚氯乙烯(或聚乙烯),漏电保护器(防感应)、钢带铠装、外护套:聚氯乙烯(PVC),如:PP聚氯乙烯(PP),氯丁橡胶(403O) (聚乙烯) (PP聚氯乙烯)。内护套:双层钢带铠装、外护套:聚氯乙烯(PVC) 电缆型号中拼音字母表示为:YJV 交联聚乙烯绝缘聚氯乙烯护套电力电缆,交联聚乙烯绝缘电力电缆具有卓越的热-机械性能,优异的电气性能和耐化学腐蚀性能,还具有结构简单,重量轻,敷设不受落差限制等优点,是目前广泛应用于城市电网,矿山和工厂的新颖电缆。电缆的绝缘-交联聚乙烯是利用化学方法和物理方法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯,从而大幅度的提高了聚乙烯的热机械性,从而保持了优异的电气性能。扩展资料:电缆导体的最高额定温度为90°C,比聚氯乙烯绝缘,聚乙烯绝缘电缆均高,所以电缆的载流量也进一步提高 电力电缆:电缆的载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量 电线电缆用以传输电(磁)能,信息和实现电磁能转换的线材产品,广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆,它可定义为,由下列部分组成的集合体:一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。

一般35KV及以下电压等级的电缆均采用两端接地方式，因为在电缆运行中，流过三个线芯的电流总和为零，在电缆金属屏蔽层两端基本上没有感应电压 单芯电缆不能两端直接接地的原因 1、当单芯电缆线芯通过电流时，金属屏蔽层会产生感应电流，而电缆两端会产生感应电压。感应电压的高低与电缆线路的长度和流过导体的电流成正比，当电缆线路发生短路、或遭受雷电冲击时，屏蔽层会形成很高的感应电压；这存在一定的安全隐患问题 2、单芯电缆两端直接接地时，电缆的金属屏蔽层还可能产生环流，这种环流的产生不仅降低电缆的载流量，而且浪费电能形成的损耗，并加速电缆绝缘层老化 高压单芯电缆特殊接地方式 1?金属屏蔽层一端直接接地，另一端通过护层保护器接地 2?金属屏蔽层中点直接接地，两端通过护层保护器接地 3?金属屏蔽层一端直接接地，电缆中间护层交叉互联接地，另一端通过护层保护器接地 4?金属屏蔽层一端直接接地，若干个护层交叉互联接地，金属屏蔽层中点直接接地，若干个护层交叉互联接地，另一端金属屏蔽层直接接地 5?金属屏蔽层两端直接接地(仅适用于短电缆和小负载电缆)。

三芯25平方铜芯YJV电缆1米铜重量是667.5克。铜的密度是8.9，则3*25*8.9*1=667.5克。

非磁性材料铠装交联聚乙烯绝缘电力电缆，以解决上述背景技术中提出的现有普通钢带铠装电缆采用的是镀锌钢带，因为钢带的电阻较大，会导致钢带发热使导体温度升高，从而降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题。为实现上述目的，本实用新型提供如下技术方案：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体，所述圆形导体的外壁上设置有绝缘层，所述绝缘层的外壁上设置有内垫层，所述内垫层的外壁上设置有非磁性带，所述非磁性带的外壁上设置有外护套。优选的，所述圆形导体的内部设置有若干退火软圆铜线，且圆形导体由若干退火软圆铜线绞合而成。优选的，所述退火软圆铜线绞合时采用圆形不紧压结构。优选的，所述圆形导体在20℃时的直流电阻不应超过导体最大电阻值。优选的，所述非磁性带采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层的外壁上。优选的，所述外护套采用挤包的方式设置在非磁性带的外部。优选的，所述绝缘层、内垫层和外护套的厚度均可参照gb/t12706-2008中对厚度的要求。与现有技术相比，本实用新型的有益效果是：1、本实用新型通过将传统电缆中的磁性镀锌钢带替换为不锈钢带、铝合金带、铝带或纯铜带等非磁性带，使用过程中不会产生涡流，能够避免磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题发生。

2、通过采用双层间隙绕包结构设置非磁性带，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。附图说明图1为本实用新型的整体结构示意图；图2为本实用新型的侧面结构示意图；图3为本实用新型的导体电阻值对应示意图；图中：1、圆形导体；2、退火软圆铜线；3、绝缘层；4、内垫层；5、非磁性带；6、外护套。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。请参阅图1-3，本实用新型提供的一种实施例：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体1，圆形导体1的外壁上设置有绝缘层3，绝缘层3通过挤包的方式设置在圆形导体1外部，能够防止导体漏电，绝缘层3的外壁上设置有内垫层4，内垫层4可选择采用挤包或绕包方式，内垫层4的外壁上设置有非磁性带5，非磁性带5为不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，非磁性带5的外壁上设置有外护套6，外护套6能够保护电力电缆的内部结构，使其不受外界伤害。进一步，圆形导体1的内部设置有若干退火软圆铜线2，且圆形导体1由若干退火软圆铜线2绞合而成，绞合可通过绞线机按正规绞合方式完成。进一步，退火软圆铜线2绞合时采用圆形不紧压结构，圆形不紧压结构能够增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果。进一步，圆形导体1在20℃时的直流电阻不应超过导体最大电阻值，以保证圆形导体1能正常使用。进一步，非磁性带5采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层4的外壁上，绕包时的间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，若带材若有接头，还需做防锈处置。进一步，外护套6采用挤包的方式设置在非磁性带5的外部，外护套6能够保护电力电缆的内部结构，使其不受外界伤害，且因保证与非磁性带5剥离时不发生粘连。

进一步，绝缘层3、内垫层4和外护套6的厚度均可参照gb/t12706-2008中对厚度的要求。工作原理：使用时，因电缆中的圆形导体1采用圆形不紧压结构，所以能增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果，而电缆的钢带部分采用不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，能够避免传统的磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命的问题发生，非磁性带5采用双层间隙绕包结构设置，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

3x10平方铝芯VLV22电缆的承载电流是46A；YC 3x10平方铜芯电缆承载电流是49A。

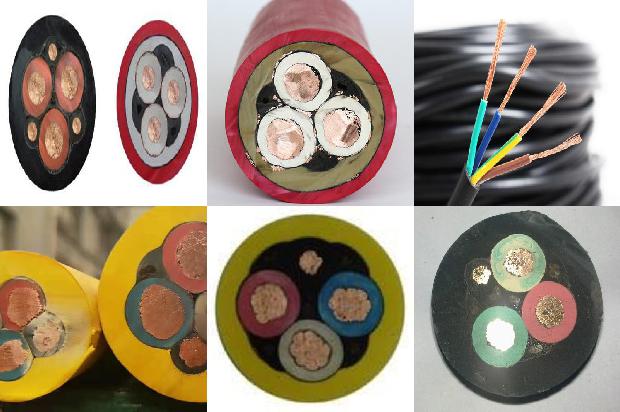

铠装电缆一般在地埋情况下使用，电缆沟敷设或直埋都需要带铠的。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线，主要用于化工、冶 金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热，用量最大的是铠装热电偶。电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命。铠装的有一定的抗外力性能，还可以地防老鼠撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径要大，铠装层可以接地，保护电缆。

不能，这个在施工验收规范中有明确规定。因为交流电在运行时会产生涡流，而钢管是磁性导体，就会在钢管中感应电流，促使电缆和钢管发热，影响电缆正常运行。所以，要求单相电缆不能单独穿钢管，绑扎固定不能用磁性材料，不能形成闭合磁路。

240MM的电缆其半径为8.74MM，直径为17.48MM。2、240平方mm的电缆经查电缆电流对照表，电流为490A。

1.1KV 以下的使用1KV 摇表：其值不应小于10MΩ，2.1KV 以上使用2.5KV 摇表 3KV 及以下的电缆绝缘电阻值不小于200MΩ。3.6~10KV 电缆的绝缘电阻值不小于400MΩ，4.20~35KV 电缆的绝缘电阻值不小于600MΩ，5.220KV 电缆的绝缘电阻值不小于4500MΩ /Km。

铜芯1×50平方ZR-BVR电缆的直径是7.98毫米。根据圆面积公式S=πr²，S为50，r为半径，则r=√(50/3.14)，根据直径公式d=2r，所以直径等于7.98毫米。

YJV铜芯1*50平方电缆300米铜重量是133500g，铜的密度是8.9，则1*50*8.9*300=133500g。

通常在5.1-5.5公斤之间，因为足标的不多，实际线缆有一些误差，一般用截面乘0.0085，即630X0.0085=5.35公斤左右。

铠装电缆直埋直埋，埋地深度不小于0.6m，并在电缆上下铺5cm厚细砂，防止不均匀沉降，最上部覆盖硬质保护层，防止误伤害。

VV22四芯6平方铜芯电缆的直径是5.53mm。根据圆面积公式S=πr²，S为24，r为半径，则r=√(24/3.14)，直径等于5.53mm。

6平方mm*7=42A，42*220=9240瓦=9.24千瓦。

27千瓦用多大的电缆要看电压等级是多少例如电压等级是10千伏功率因数0.85。其电流就是I=P/U/功率因数=270000/10000/0.85=31（安培）根据电流选择电缆规格；31/8=3.875平方毫米如果电压等级是380伏功率因数0.85。其电流就是I=P/U/功率因数=27000/380/0.85=83安培根据电流选择电缆规格83/8=10.375平方毫米。

1芯50平方铜芯VV22电缆的安全电流是191安；1*25平方铜芯电缆安全电流是160安。

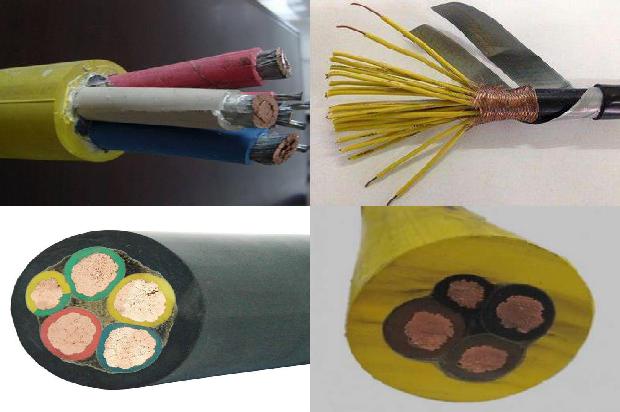

22代表垲装（即在四条线的外面有一层铁皮包裹） YJV：代表聚乙烯绝缘聚氯乙烯护套的电缆； 例如：YJV22-1-4*16代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表垲装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。

1.10kv电缆直流耐压试验的电压是40kv。2.电缆直流耐压试验为额定电压4倍，时间是1分钟。交流工频耐压试验属于破坏性试验，电压为额定电压的2.5倍，时间为1分钟。3.耐压测试(puncturetest)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。

规范规定电力电缆必须要送检的。

这是四芯电缆，其中三根是截面积50平方毫米，一般做相线（就是所说的火线）；外加一根截面积35平方毫米（一般做零线） 用在三线四相制供电系统中。

1*300平方铜芯电缆30米铜重量是80.1kg，铜的密度是8.9，则1*300*8.9*30=80.1kg。

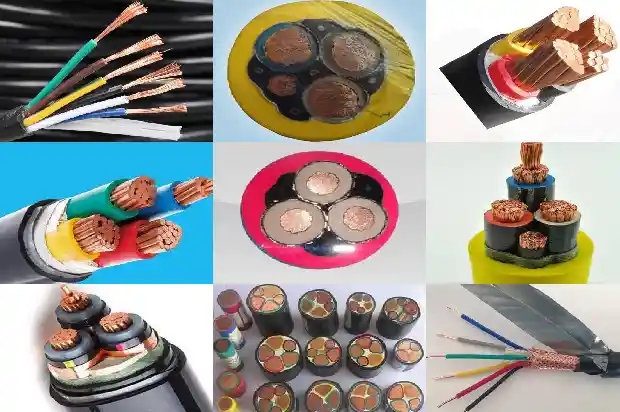

直电缆的规格常见型号有：VV聚氯乙烯绝缘聚氯乙烯护套电力电缆；VY聚氯乙烯绝缘聚乙烯护套电力电缆；VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆；VV23聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆；VV32聚氯乙烯绝缘绝缘铠装聚氯乙烯护套电力电缆；VV33聚氯乙烯绝缘绝缘铠装聚乙烯护套电力电缆；YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆；YJV交联聚乙烯绝缘聚乙烯护套电力电缆。
