煤矿常用电力电缆(二)

煤矿常用电力电缆主要有:铠甲,防腐电缆,阻燃电缆,计算机电缆,信号电缆,通信电缆,同轴电缆,音频电缆和控制电缆等。电力电缆:绝缘层采用硅橡胶材料,以连铸连轧工艺制作而成,外边再包有绝缘层,通电使用,额定电压为0.6/1KV,绝缘层在使用时,与电脑连接的控制电缆。控制电缆:和电力电缆相似,用于传输较高的电压和电流,属于低压电缆,用于高压电缆等。阻燃电缆:一般是指电缆的绝缘层在15KV及以上进行燃烧,且有5min的蜡化或在5min进行炭化,用于保护层的固线,用于保护电缆不受外部腐蚀的损坏。按GB/T3956-2008《电缆的导体》,GB/T3953《塑料绝缘控制电缆的导体》以及IEC60502《额定电压1kV到500V及以下的电力电缆》等标准制造。计算机电缆:一般是指由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:1.直流电缆(1)组件与组件之间的串联电缆。(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

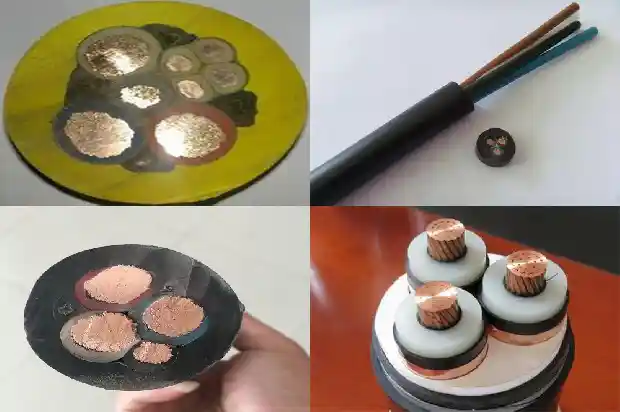

煤矿常用电力电缆主要有:铠装电缆、无铠装电缆、细钢丝铠装电缆、防腐电缆等。常用的有2芯、3芯、4芯、5芯、3+1、3+2、4+1。3+2就是三根相线(L1,L2,L3相线,这三条线直径最大)线的直径一样大,2就是零线和PE线。比如:PE线就是地线,PE线就是地线。

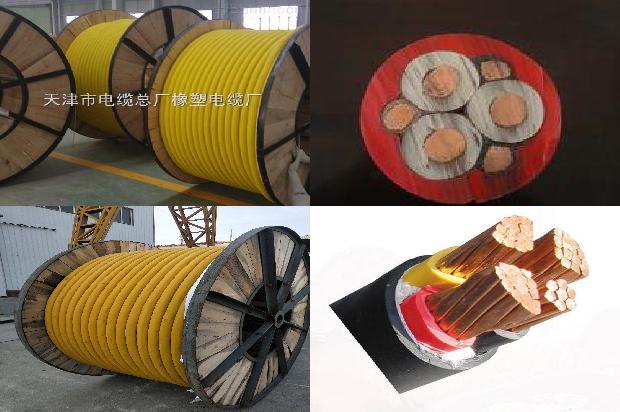

比如:TN-S系统用的PE线,就是指地线。还有一些特殊地方,比如农村的地埋线,就是指地埋线。还有一些就是架空线,这一些通常是采用的护套线。3、同轴电缆等等。还有一些就是铜芯的,这个很常见,因为这几种基本上都是在地面上或者是地下。煤矿力井的橡套电缆,都是国家的煤矿专用电缆。有很多电动机,这一些大地方的橡套电缆除了基本的绝缘程度外,还有很多用于各个井下的橡套电缆。另外还有一种是采煤橡套软电缆,这种电缆是用在地面上,而在井下用的橡套线要专门配备发动机供电。

煤矿力井电缆也有分类,m3,B6,B4,B6等等的。这些都是煤矿橡套电缆的一种,他们都是采用的矿物质材料,所以也是很好的一种。电缆的选用除了根据需要还有其他常用的条件,如耐高温等等。常用的照明电和一般都是采用的铜护套线,因为这两种线它的线芯外面都会包有一层塑料作保护层。

120平方的铜线，一米的重量大概是在1068克左右。其实这个也是有计算公式的，我们在计算的时候直接使用整个铜线的体积来乘以铜线的密度，一般铜线的密度是8.9克每立方米。120平方的铜线在日常生活当中应用的并不是特别的广泛，这种型号的铜线通常只有在一些大型的机械公司用的会比较的多，普通家庭基本上都是用的2.5平方或者是4平方的铜线。

120开关把三根负荷线接上地线接地到开关下接地极。

铜芯三芯240平方YJV电缆额定电流表：

型号	材质	载流量
YJV三芯240平方	铜	485

铝芯YJLV-4×16平方电缆的直径是9.03毫米。根据圆面积公式S=πr²，S为64，r为半径，则r=√(64/3.14)，根据直径公式d=2r，所以直径等于9.03毫米。

消防水泵要依据水泵的功率来选择线缆的直径，其它的如紧急疏散标志用zr-rvs2*1.5也就够了。报警按钮要根据按扭的型号来具体选择所用线缆。消防工程上所用的所有线缆都应是zr（阻燃）级别的。

是美国线径的一个标准 对应14号 就是1.628毫米 讲的是导线的直径。

一芯95平方铜芯电缆的承载电流是464A。

井下电工的主要危险源就是触电。这就要求我们认证做好以下几点：第一，要每季度测试一下各种开关柜，配电柜以及其它带电设备的接地电阻，如果电阻大于4欧姆，一定要重新紧固接地线。第二，每季度还要对高压电缆进行一次打压试验，电缆必须保证无接地，无短路，无短路。第三，每次作业或者检测前，做好各种危险辨识活动，必须严格按作业标准。

高压220KV电缆的参考标准是GB/Z18890-2002.根据电缆标准，630平方导体应该采用紧压导体，紧压后导体外径约30mm.绝缘层标称厚度26mm.绝缘外径=30+26*2=82mm.绝缘屏蔽应与导体挤包屏蔽层厚度约为3mm.82+3*2=88mm.630平方的金属套的标称厚度约为2.8mm.88+2.8*2=93.6mm外护套的标称厚度为5.0 mm，完成外径=93.6+5*2=103.6。

摇表查漏电检查方法：1、将电缆停电，充分放电，作好安全措施，解开电缆二侧端子待测。2、将电缆的一相待接到绝缘摇表的测试端E，红线部分；电缆的另二端与电缆的外皮接地端相连接，并连接到绝缘摇表的接地端E，蓝线部分，这部分要接死。如果测试环境潮湿，将电缆屏蔽接入绝缘摇表的屏蔽端；如果测试环境好，可以不接此线。3、转动摇表，以120转/分均速转动，将测试端接触电缆的待测相，该相绝缘电阻相对较低，说明该相漏电；若绝缘电阻很高，说明该相绝缘没有问题，可再测量下一相。4、其他相的测试方法，参照上述方法进行，直到找出绝缘电阻比较低的那一相，即可能是漏电的相。5、在用摇表检测漏电时，需要二个人配合进行，必须重视测量过程中的安全问题。电缆二侧均要有专人把守，以防止触电事故的发生。

注意事项：在测量时，注意兆欧表的正确接线，避免产生较大的误差，甚至是错误。兆欧表的有三个接线柱：一个为“L”即线端，一个“E”即为地端，一个“G”即屏蔽端（也叫保护环）。一般被测绝缘电阻接在“L”“E”端之间，当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不需要测量的部分与“G”端相连接。

无氧铜、青铜（全铜、铜包铜）、铜包银、高导铝、铜包铝、铜包钢是市面上常使用的网线材质。无氧铜是网线材质中最优质的材质，纯度高，电阻值低，传输效果好。一般情况下0.5无氧铜网线300米的电阻不会超过30欧姆，百米不会超过10欧姆。国际标准网线的超五类网线和六类网线都是无氧铜材质的，但选择无氧铜网线时要注意，无氧铜网线是有线芯粗细之分，超五类网线的线芯一般是从0.4~0.51mm，六类网线从0.52~0.6mm。国际标准超五类网线的线芯是足0.5mm和六类网线是足0.58mm。

不同的线芯的无氧铜网线在网线线皮和电阻上都有一定程度上的不同，可以根据不同的情况选用无氧铜网线。室外布线要选用室外无氧铜网线，有双层线皮，外皮是黑色PE阻水皮，有抗拉抗压和防水防晒的特点。有强干扰环境要记得选择屏蔽网线，屏蔽网线分为单屏蔽和双屏蔽网线，有效抵抗干扰。在市场上常规的无氧铜网线：0.45无氧铜网线、0.48无氧铜网线、0.5无氧铜，0.52无氧铜网线、0.55无氧铜网线、0.58无氧铜网线等。

25四芯95平方铝芯电缆的安全载流量是187安。

当电压是1140伏时，采用星形接法；当电压是660伏时，采用三角形接法；1140V和660V使用三相三线制供电系统，变压器二次侧没有零线（中性点）引出端子。前期有部分矿用变压器二次侧有中性点引出端子，如果用在地面，中性点可以接地。没有明文规定井下供电系统必须是三相三线制，你提出用三相四线制，只要零线不接地也能达到在个要求，但井下矿用电缆满足不了在个要求，同时也必须保证零线绝对不能出现对地绝缘不良的现象。因此井下常规使用三相三线制供电系统，电缆其中一根是保护接地，把井下各接地装置连接形成一个大的接地网，避免井下出现地电压，从而造成掘进头装炮时炮误点炮。

ZR：阻燃 RVV：柔性聚氯乙烯绝缘，柔性聚录乙烯护套。软导体。3X6：导体截面6平方毫米，3根线芯绞合。

4芯70平方铜芯电缆的额定电流是178安；1芯16平方铜芯电缆额定电流是90安。

双芯35平方铝芯电缆承载电流表：

平方	材质	载流量
双芯35平方	铝	116

VV或VLV低压导线型号400V以下单芯铜电线截面及载电流 20C°0.75m m2 为15A，1.05mm2 为17A，1.5mm2 为22A，2.5mm2 为30A，4m m2 为39A，6mm2 为50A。它们的型号有 BV BV-105。BV 为聚氯乙烯绝缘电线BV-105 为耐热聚氯乙烯绝缘电线400V以下软芯铜电线截面及载电流 20C°0.75m m2 为15A1.05mm2 为17A，1.5mm2 为22A，2.5mm2 为30A，4mm2 为39A，6mm2 为50A，10m m2 为69A，16m m2 为76A，1/13页25m m2 为98A，35m m2 为1 15A，50m m2 为145A，70mm2 为180A，95m m2 为225A，120mm2 为260A，150m m2 为309A，185m m2 为345A，240mm2 为410A，300m m2 为475A，400m m2 为555A，它们的型号有BVV RBVV，YQ，YQW，YZ，YZW，YC，YCW BXBVV 为聚氯乙烯绝缘软电线R B VV 为耐热聚氯乙烯绝缘软电线YQ YQW，YZ，YZW，YC，YCW 为橡套绝缘软电线BX 为橡皮绝缘软电线。

1、导体材料：铜、铝、锡、银、金等，非导体用途的金属还有铁、铅、锌、镍等2、绝缘材料：a、塑料类：聚乙烯、聚氯乙烯、交联聚乙烯、聚丙烯、聚烯烃等b、橡胶类：天然橡胶、氯丁胶、乙丙橡胶、丁晴胶、硅橡胶等c、纸类：电缆纸等d、其他：漆类（聚氨酯等）、玻璃纤维、云母制品等3、护套材料：聚乙烯类、聚氯乙烯类、聚烯烃类、尼龙类等4、分隔材料：棉纸、聚酯带、PP带、滑石粉、云母、硅油等5、半导电材料和屏蔽材料等。

ZBZ系列矿用隔爆型煤电钻综合保护装置(以下简称煤电钻综保)适用于含有爆炸性气体（甲烷）混合物的煤矿井下，对交流50Hz、电压127V、功率1.2kW手持式煤电钻进行远距离控制，具有短路、过载、漏电保护功能和电缆绝缘降低指示功能。该煤电钻综保是由外壳，干式变压器、控制及保护组成的“三合一”式隔爆综合装置。

3x120+2x70平方铜芯VV22电缆的安全电流是261安；ZR-YJLV 6/10kv 1*400平方铝芯电缆安全电流是521安。
