控制电缆带屏蔽

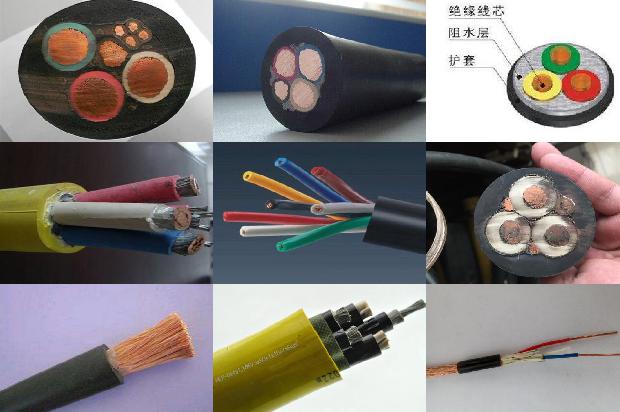

控制电缆带屏蔽层是为了起到屏蔽的作用,一般用于的是380/220V控制,有特殊要求的需要屏蔽的场合,例如,金属桥架,沿墙,地坪等。屏蔽电缆要怎么接地,在电缆桥架内只能用金属桥架来接地,如果需要,必须用接地线来防止屏蔽层的干扰,因为如果采用金属桥架,屏蔽层接地后屏蔽层接地,如果没有金属桥架,只需要在电缆桥架外设置接地。控制电缆、信号电缆不要当作屏蔽电缆,需要屏蔽层的总屏蔽层宜分为控制电缆、 接地电缆、信号电缆应当一端直接接地,另一端通过控制电缆来屏蔽控制电缆、 连接控制电缆、 照明电缆、信号电缆。屏蔽层接地通常用普通控制电缆、控制电缆等。屏蔽电缆的一端和屏蔽层作良好连接,另一端以接地网为基本连接,包括需要接地线的电缆、屏蔽金属网、防干扰护层等。屏蔽网接地的一端和屏蔽层之间必须连接,并且要分别做接地保护。(四)铠装电缆的屏蔽层应两端接地,防止铠装层一点接地。在短路情况下,外层屏蔽不接地,导致两端电位差大,从而产生电位差,产生降低源磁场强度的电火花。因此,铠装电缆的屏蔽层应两端同时接地,以防止电势差的变化引起的电位差,同时降低源磁场强度。

各屏蔽层之间的电位差不能阻隔。在通信工程中常使用接地网做接地的总线,可防止雷电击穿铠装电缆。接地电缆的屏蔽层必须接大地,以保证屏蔽层的接地稳定和保密。12、(七)使用场合上的恒流方向及发展方向等因素,应符合下列要求:1、信号楼内的电缆储备量按5~8A计算,楼内走行人的最长持续时间不超过5S;2、作为照明、控制电器的电源,其电源进线不得超过40V;3、如作为电机其它电源,应遵守下列规定:(1)、电源侧没有可靠接地装置,客户须按规定正确安装,否则,必须加装漏电保护器和短路、过载保护。

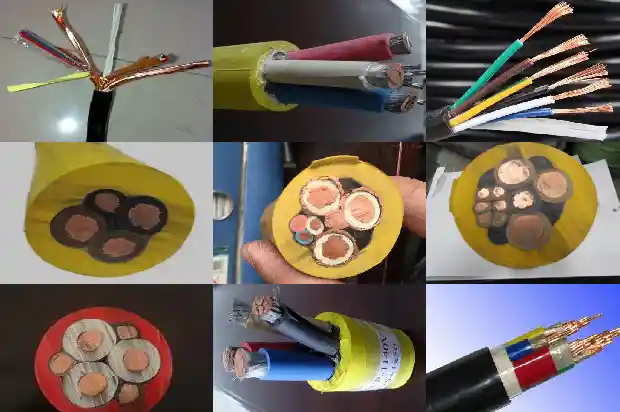

控制电缆带屏蔽线,电缆线中的线芯可以全部散出,室外使用的话,应该用绝缘胶带,因为内部的线芯没有屏蔽层,屏蔽层一般是铜线或者铝线,绝缘层是聚乙烯,护套的话,屏蔽层可以接地,其他可以接地。控制电缆线芯是信号用的,是网线。屏蔽是指每条线芯之间有一条或多条柔韧的导线;屏蔽线是使用金属网状编织层把信号线包裹起来的传输线。接地线的作用是保证屏蔽层免受外界杂质和噪音干扰,对人身和仪器设备安全造成隐患。控制电缆的屏蔽层主要由铜、铝等非磁性材料制成,并且厚度很薄,远小于使用频率上金属材料的集肤深度,屏蔽层的效果主要是靠空气、供水系统的电场强度和。屏蔽层具有很好的电场,可以有效的防止周围电荷干扰。3为了保证屏蔽层的接地效果,线缆必须使用镀锡铜线,其性能必须要优于所有线缆的接地方式。屏蔽层必须是绝缘保护,包扎护层应尽可能采用PVC等阻燃材料,且连接处不能受机械损伤。四、接地屏蔽电缆的使用寿命:2002年 由于英法两国的英制项目使用的铁塔组件将不同电压等级的电缆、开关、信号火线、接地母线等强电压使得电缆不能正常工作,分别引起电缆绝缘击穿。三、钢带接地的使用寿命:2002年 由于英制和组织的《铁塔接地is应用技术措施》,将检测装置的电线电缆的钢带断开,由试验装置检测引线和接地引线组成。检验方法:观察检查。金属屏蔽的应用:1、普通布线 是指只有一层接地的总线,在正常运行时,在任何地方,只有一层屏蔽;2、与金属屏蔽(金属铠装)、金属网(隔离)等进行有效接地,在金属铠装中进行接地,可以达到真正的接地效果。

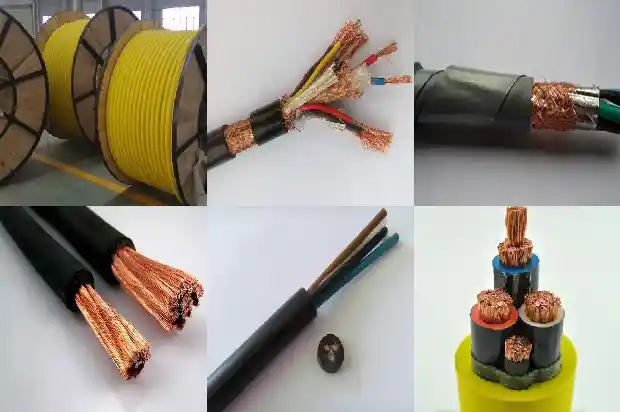

控制电缆带屏蔽1卷为100米。

如何正确使用铜箔屏蔽胶带：1，要看客人贴在那里，多有不同的方法，最主要是把这个产品全包住才有屏蔽作用。2，如线材捆扎，所先要看这个是线段有多长，还有看你手上的铜箔胶带有多大。如果线段只有50CM以内，线段的周长不是很大可以切一卷线段的周长的1.5倍的铜箔胶带，剪一段和线段一样长的铜箔胶，就这样包起来就可以了。如果铜箔胶带已经有了，那只能缠绕包上了，记住千成要全包住，才有全屏蔽作用。3，如果是平面就简单了，剪一块和产品一样大小的铜箔胶带，也可以多条贴合粘。4，贴好一定要挤压使铜箔胶带粘得更牢固。特别双导铜箔胶带更要挤压，这样才能导电的作用。

ZR-YJV三芯1.5平方铜芯电缆空气中敷设安全载流量是21A。

当然支持千兆（1000Mbps）的传输 不但超五类，五类也支持1000Mbps的传输，传输标准都是1000BASE-T。需要说明的是：五类线构架的千兆传输标准1000BASE-T与六类线构架的千兆传输标准1000BASE-TX是不一样的。五类的由于频率带宽不如六类的高，所以要达到千兆传输，设备更复杂，比支持1000BASE-TX的设备要贵些。

不对 应该用2对双绞线，而不是4芯线，两种结构的分布电容不一样。并且只能传输直流电，交流电有低频干扰。

双芯屏蔽线可以当做同轴电缆用，同轴电缆实际上也是两根平行线，只不过一根线将另外一根线包住，屏蔽起来，他们具有良好的屏蔽外界干扰的作用，一班的视频或者是音频线都可以用同轴蓝来进行传递信号，双芯儿屏蔽线也具有屏蔽作用，所以可以代替同轴电缆。

屏蔽接地 为了防止电磁干扰，在屏蔽体与地或干扰源的金属壳体之间所做的永久良好的电气连接称为屏蔽接地 屏蔽与接地应当配合使用，才能起到良好的屏蔽效果。主要是为了考虑电磁兼容，典型的两种屏蔽是静电屏蔽与交变电场屏蔽，下面分别介绍 静电屏蔽：当用完整的金属屏蔽体将带电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量异种的电荷，外侧出现与带电导体等量的同种电荷，因此外侧仍有电场存在。如果将金属屏蔽体接地，外侧的电荷将流入大地，金属壳外侧将不会存在电场，相当于壳内带电体的电场被屏蔽起来了 交变电场屏蔽：为减少交变电场对敏感电路（比如多级放大电路、RAM、ROM电路）的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，或将干扰源、敏感电路分别屏蔽，并将金属屏蔽体接地。只要金属屏蔽体良好接地，能极大的减小交变电场对敏感电路的耦合干扰电压，这样电路就能正常工作了 电路的屏蔽罩接地 各种信号源和放大器等易受电磁辐射干扰的电路应设置屏蔽罩。由于信号电路与屏蔽罩之间存在寄生电容，因此要将信号电路地线末端与屏蔽罩相连，以消除寄生电容的影响，并将屏蔽罩接地，以消除共模干扰 电缆的屏蔽层接地 在某些通信设备中的弱信号传输电缆中，为了保证信号传输过程中的安全和稳定，使用外面带屏蔽网的电缆来使信号的传输稳定，防止干扰其他设备和防止自己被干扰。例如闭路电视使用的是同轴电缆，外面的金属网是用来屏蔽信号的。再如网线里面有8根细金属导线绕制的，其中4根就起屏蔽的作用，保证信号的数字信号地正确 低频电路电缆的屏蔽层接地 低频电路＜1MHz>电缆的屏蔽层接地应采用单点接地的方式，屏蔽层接地点应当与电路的接地点一致，一般是电源的负极。对于多层屏蔽电缆，每个屏蔽层应在一点接地，但各屏蔽层应相互绝缘 V高频电路电缆的屏蔽层接地 高频电路电缆的屏蔽层接地应采用多点接地的方式。高频电路的信号在传递中会产生严重的电磁辐射，数字信号的传输会严重地衰减，如果没有良好的屏蔽，会使数字信号产生错误。一般采用一下原则：当电缆长度大于工作信号波长的0.15倍时，采用工作信号波长的0.15倍的间隔多点接地式。如果不能实现，则至少将屏蔽层两端接地。系统的屏蔽体接地：当整个系统需要抵抗外界电磁干扰，或需要防止系统对外界产生电磁干扰时，应将整个系统屏蔽起来，并将屏蔽体接到系统地上。例如电脑的机箱、敏感电子仪器、某些仪表。设备地：在现在的电子设备中，要出色地完成特定的工作，往往含有多种电路，比如低电平的信号电路（如高频电路、数字电路、小信号模拟电路等）、高电平的功率电路（如供电电路、继电器电路等）。为了安装电路板和其它元器件、为了抵抗外界电磁干扰而需要设备具有一定机械强度和屏蔽效能的外壳。这些较复杂的设备接地是一般要遵循以下原则 50Hz电源零线应接到安全接地螺栓处，对于独立的设备，安全接地螺栓设在设备金属外壳上，并有良好电气连接；为防止机壳带电，危及人身安全，绝对不允许用电源零线作地线代替机壳地线； 为防止高电压、大电流和强功率电路（如供电电路、继电器电路）对低电平电路（如高频电路、数字电路、模拟电路等）的干扰，一定要将他们的将它们分开接地，并保证接地点之间的距离。前者为功率地（强电地），后者为信号地（弱电地），信号地分为数字地和模拟地，数字地与模拟地要分开接地，最好采用单独电源供电并分别接地，信号地线应与功率地线和机壳地线相绝缘； 信号地线可另设一个和设备外壳相绝缘信号地接地螺栓，该信号地螺栓与安全接地螺栓的连接有三种方法，选用那种方法取决于接地的效果：一种是不连接，而成为浮地式，由于浮地的效果不好，建议不采用；二是直接连接成为单点接地式，注意是在低频电路中采用单点接地；三是通过1一3μF电容器连接，而成为直流浮地式，交流接地式。其它的接地最后全部汇聚在安全接地螺栓上，该点应位于交流电源的进线处，然后通过接地线将接地极可靠地埋在土壤中 一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。1、保护地（CG，Cabinet Grounding） 是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。2、逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。3、屏蔽地（AG，Analog Grounding） 也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极 4、DCS系统的接地原则 4.1DCS系统设置的接地装置4.4.1操作台、打印台、服务器柜：设有保护地螺钉 4.4.2继电器柜、UPS柜、配电柜：设有保护地螺钉 4.4.3DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉。系统地(+24V地)悬浮。4.4.4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。4.4.5安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉 4.2信号屏蔽及其接地4.2.1根据有关技术规定要求，计算机或 DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：4.2.1.1当信号源浮空时，屏蔽层应在计算机侧接地；4.2.1.2当信号源接地时，屏蔽层应在信号源侧接地；4.2.1.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空时接现场地)。4.2.1.4当屏蔽电缆途经接线盒分断或合并时，应在接线盒内将其两端电缆的屏蔽层连接。4.2.2 DCS系统信号电缆的选择与敷设，应严格按照有关规定执行。屏蔽电缆的屏蔽层应按以上要求进行接地。为了提高DCS 系统的抗干扰能力，DCS系统开关量输入/输出信号，选用阻燃型对绞铜网屏蔽计算机电缆还是比较恰当的。)。

铜芯1芯25平方电缆承载电流表：

平方	材质	载流量
1芯25平方	铜	132

屏蔽线的一端接地，另一端悬空。当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。两端接地屏蔽效果更好，但信号失真会增大。请注意：两层屏蔽应是相互绝缘隔离型屏蔽。如没有彼此绝缘仍应视为单层屏蔽。最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。下面的规范是最好的佐证。《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定…当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。因为单点接地的静电放电速度是最快的。但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。

如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。比如，企业中的电缆桥架其实就是外屏蔽层，它是必须多点接地的，第一道防线，减小干扰源的强度。内层屏蔽层（其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层）必须单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。2、外部电击和防雷等安全的要求。这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。内层才是防止干扰的，所以必须单点接地。

60227iec52rvv不是非屏蔽双绞线，这款线是PVC软护套线，60227是电线标准，RVV是软护套PVC线，2代表2芯线，2.5应该表示电线铜丝的截面积平方数，300V/500V是这款电线的适用电压标准。

ZR-YJLV铝芯3x150平方电缆每米铝重量是1215克，铝的密度是2.7，则3x150x2.7x1=1215克。

三芯电缆中的一根电缆连接电源，另两根电缆不接地的话，会由于带电的电缆与这两根电缆并列，产生感应电势。这个感应电能量很低，可以用电表测量出来，但不会造成人身触电。

查电缆载流量表，铜芯VV 3*240平方电缆安全电流是390安。

YJV22 3x4平方铜芯电缆的载流量是48A；铝芯3+1芯4平方YJLV22电缆载流量是28A。

屏蔽水晶头外表有金属壳，当用网线钳压头的时候正好可以和屏蔽双绞线的屏蔽网相吻合，达到屏蔽干扰的目的。屏蔽水晶头和非屏蔽头相比只多出一个金属屏蔽层。在网线上表现为多出一根金属丝和一层金属箔（有的还有金属网）；在水晶头上表现为外壳为金属的。制作需要注意：让水晶头上的金属壳与网线上多出的金属部分‘稳固的接触’就可以了。具体操作为：1、剥开线时网线的屏蔽箔层千万不可剪掉，把这层金属箔折成带状缠绕在网线的外皮上至少一圈，金属丝也可以缠绕在里面，其他有做非屏蔽头都一样。2、把8芯线插到水晶头底部时，缠绕在线外护套上的金属箔带刚好在水晶头口上为最佳。3、然后像做普通头一样用压线工具压好就可以了扩展资料：屏蔽水晶头优缺点目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，同样，屏蔽水晶头带金属屏蔽层，一眼就能看出与普通的区别。它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以，最好整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。接地要以数据接地标准。事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。超5类屏蔽水晶头接线网线有两种做法，一种是交叉线，一种是平行（直通）线1、交叉线的做法是：一头采用568A标准，一头采用568B标准2、平行（直通）线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行（直通）线的做法）（1）568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕（2）568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕现在市面上的设备基本都具有自适应功能，即不管是交叉线还是直连线，设备都可以自动识别，然后进行互联握手，因此使用中不需要纠结于直连或是交叉的做法，基本全都使用同一标准（568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕）来做网线模块和网线水晶头。屏蔽水晶头接线注意事项1、屏蔽线用普通头时，屏蔽金属膜一定要接地才能对线路屏蔽。否则就当普通网线好了。2、布线按标准，信号线与电源线垂直交叉布局，必须平行时民用电要保证20CM以上距离，线弯角不能叠折，线弯曲半径是线径10倍以上。线槽要有散热空间，布线时避免用力拉扯、踩踏线路，线路中不能有接头，必须续接时要使用专用接线子等一类连接设备。线间要顺，不能卷绞打结。多的线要同向盘绑固定。

1，用打线刀剥离网线外皮，大约5cm左右的长度；2，用剪线钳剪去网线线芯中多余的部分，整理好网线线芯，然后套进打线盖中，按照T568A/T568B线序进行压线，将多余的部分剪掉；3，将操作完成的打线盖按正确的方向压入模块，扣紧两边护套盖，注意：合上护套盖的时候能够听到清脆的锁止声；4，用轧带在模块尾部进行加固，然后剪掉多余的轧带部分即可。

正常布线就可以了，六类线分单屏蔽和双屏蔽。

2x120平方铜芯电缆的直径是17.49mm。根据圆面积公式S=πr²，S为240，r为半径，则r=√(240/3.14)，直径等于17.49mm。

电缆的内屏蔽作用是消除导体表面不光滑的影响，因为不光滑会引起表面电场强度增加，采用屏蔽后，可使绝缘和电缆导体有良好的接触，电缆的外屏蔽作用是为了使绝缘和金属护套有较好的接触，以防止电缆在运行中由于纸绝缘和铅包膨胀系数不一样，而造成纸绝缘与铅包间出现微小的间隙，产生游离，所以在分相铅包内，加了绝缘外屏蔽后，使间隙产生于铅包与屏蔽层之间而不形成游离放电。

300米左右跟定是没问题了。

电缆如果埋在地下，想要更换新的电缆，旧的如果是埋设方式直线还好，如果有拐弯的就不容易抽出来。这种情况只能把它截断。才能抽出来。

铜芯单芯120平方电缆220v下功率为78.76kw。铜芯单芯120平方电缆的安全载流量为358A，所以功率：358×220=78.76kw。

是铜芯4*10平方电缆。

一般控制电缆的备用芯数量，是总数的20％就是五分之一，可以根据实际的情况进行删减。

90千瓦的电动机，额定电流在170A左右，需要用50平方的铜线，或者70平方的铝线才可以。

1芯95平方铜芯YJV电缆1米铜重量是845.5g。铜的密度是8.9，则1*95*8.9*1=845.5g。

是3芯50平方铜芯YHC电缆。
