电缆五芯线

电缆五芯线黑黄蓝绿红颜色表示:1、黄、绿、红表示三相电源线,接三相电源。2、蓝色线表示 零线,接电源的零线。3、黑色线是保护线PE,接保护地线。三根相线加一根零线和一根接地线。一般用途最广的低压输电方式是三相四线制,采用三根相线加零线供电,零线由变压器中性点引出并接地,电压为380/220V,取任意一根相线加零线构成220V供电线路供一般家庭用。

芯的颜色为黄、红。电缆的颜色为:A线黄色、B线蓝色、C线红色、N线褐色。3.2芯的一般为白色,NH 通常是 黑、棕色。根据国家标准GB∕T 3956-2008 《电缆的导体》铝芯电缆的颜色识别规定,三相五线制中:A线黄色,B线绿色,C线红色,N线蓝色,PE线黄绿双色。3.6.棕色: 中性线(N线)淡蓝色,中性线(PE线)黄绿双色 保护地线(PE线)绿黄双色 保护地线(PE线)的颜色识别 三相:A线红色,B线蓝色,C线黄绿双色 用双色或单色 记住:电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底,用于电讯或电力输送 、传输。

电缆五芯线黑黄蓝绿红颜色表示:1、黄、绿、红表示三相电源线,接三相电源。2、蓝色线表示 零线,接电源的零线。3、黑色线是保护线PE,接保护地线 三根相线加一根零线和一根接地线。一般用途最广的低压输电方式是三相四线制,采用三根相线加零线供电,零线由变压器中性点引出并接地,电压为380/220V,取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V,一般供电机使用。五芯电缆就是有五个相互绝缘的芯线,其外面又有包裹这五个芯线的塑料护套或钢铠加塑料护套。五芯电缆由5根相互绝缘的导线绞合而成。芯电线电缆是指每根电线均为一根导体,外包塑料绝缘层。2.76根相互绝缘的导线绞合而成。表(Electrode weldate) 3 712 ZR——阻燃;41——导体与单根导体之间的额定工频电压 表(ElectroRN Field Insulated Cable) 511 51 71 70 70 10 11。51和41的区别:41对于 我们可以看出,在很多电气设备中,这种对于主要用于敷设电线的专线。而 51对于贴有绝缘层的完整布线系统中,这种对于一般用于敷设电线的绝缘是“穿40”的,在一般工业车间,这种对于建筑物(即规模较大)的局域网,基本上见不到。

RVV与也YJVR电缆相比，绝缘材料不同，YJVR的绝缘材料是PE，而RVV的绝缘是PVC；PE材料无论是从耐压，材料硬度，防水性能等方面指标，相比PVC要好的多。

耐压不同，YJVR的电缆要比RVV要高一些。

YJV22-1*150平方铜芯电缆额定电流表：

型号	YJV22
芯数	1
平方	150
载流量	608
材质	铜
敷设方式	在地下
护套	铠装

在三相380V系统中单芯240mm2铜电缆可带269KW。由于不同厂家的产品和不同型号的电缆参数略有不同，这里以常用的VV型电缆为例。先根据电缆生产厂给出的低压0.6/1KV电缆，查阅240mm2电缆的（空气中敷设）载流量。单芯240mm2铜电缆载流量是510A；根据载流量计算可输送的电功率：单芯240mm2铜电缆根号3 x 380V x 510A x 0.8 = 269KW。

WDZ-BYJ，额定电压450/750V，低烟无卤交联聚乙烯铜芯绝缘电线，5芯，截面10mm2。

ZR-YJLV 6/10kv 1×240平方铝芯电缆安全载流量是457安。

1、直接埋在地下的电缆，一般适用铠装电缆。2、挖掘的沟底必须时松软的土层，没有石块或其他硬质杂物，否则，应铺以100mm厚的软土或砂层。电缆周围的泥土不应含有腐蚀电缆金属包皮的物质(酸碱液体、石灰、炉渣、腐植质和有害物渣滓等)，否则，应予以清除和换土。埋深不应小于0.7m(在严寒地区，电缆应敷设在冰冻层以下)。3、电缆敷设完毕，上面应铺以100mm厚的软土或细砂，然后盖上混凝土保护板，覆盖宽度应超过电缆直径两侧以外各50mm。在一般情况下，也可用砖代替混凝土保护板。4、电缆中间接头盒外面应有生铁或混凝土保护盒。若周围介质对电缆有腐蚀作用，或地下经常有水并在冬季可能冰冻，在保护盒内应柱满沥青5、电缆接头下面必须垫以混凝土基础板，其长度应伸出保护盒两端约600-700mm。电缆自土沟引进隧道、入孔和建筑物时，应穿在管中、管口应予以堵塞，以防漏水。6、电缆相互交叉，与非热力管道和沟道交叉，以及穿越公路和墙壁时，都应穿在保护管中。保护管长度应超出交叉点前后1m，交叉净距不得小于250mm，保护管内径不得小于电缆外径的1.5倍。7、电缆与建筑物平行距离应大于0.6m，与电感应保持0.6m距离，与排水明沟距离应大于1m，与热力管道平行距离为2m(非热力管道为1m)，与树木的距离为1.5m。8、无铠装电缆从地下引出地面时，高度1.8m及以下部分，应采用金属管或保护罩保护，以防机械力损伤(电气专用间除外)。9、铠装电缆的金属外皮两端应可靠接地，接地电阻不应大于10Ω。

10、在电缆通过的无永久性建筑物的地点，应埋设标桩，接头与转弯处也应埋设电缆标桩。

3×240平方铜芯YJV电缆220v下功率为109.78千瓦；380v下功率为279.16千瓦。3×240平方铜芯YJV电缆的载流量为499A，电压220v下功率的计算公式为p=UI，则220×499=109.78千瓦；电压380v下功率的计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则1.732×380×499×0.85=279.16千瓦。

110千伏电缆没有三芯的。都是单芯线。110千伏单芯电缆外径为82毫米左右。如果你问的是10千伏3X300的话。电缆外径为1、110kv现在都单芯电缆，一般是630的。直径要看是什么厂家的电缆。2、电缆的额定电压用U0/U(Um)来表示：U0是电缆设计用的导体对地或金属屏蔽之间的额定工频电压，U是电缆设计用的导体间的额定工频电压，Um是设备可承受的最高系统电压的最大值。以此型号YJLW02-64/110-630为例：YJLW02：交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆，64/110是额定电压64/110kV。630是铜导体标称截面630mm291毫米左右。

橡套按物理性能和用途不同，有很多种类，主要是用天然橡胶、丁苯橡胶、乙丙橡胶来做，也可以用氯丁橡胶来做，不过成本就要高点了。详细的配方都不太一样，不过也大同小异，网上都能搜到，自己再根据自己那边的要求稍作些修改就可以了。

2*10平方电缆一般外径是大概4.8mm，至于电缆外径要看型号与芯数的。

铝芯3芯10平方VLV22电缆安全载流量是38安。

铝芯4*240平方VLV22电缆安全载流量是305安。

国标120平方电缆的线芯是37根直径2毫米的圆线拧成。国标120平方电缆的直径单芯是20.2毫米、两芯是39.9毫米、三芯是42.9毫米、四芯是47.8毫米。

1是指1组线，2是指每组2跟线，1.25是指每跟线的平方数。简单的说就是一根双芯线，每根1.25平方。

铜芯YJV22一芯500平方电缆220v下功率为224.84kw。铜芯YJV22一芯500平方电缆的安全载流量为1022A，所以功率：1022×220=224.84kw。

3x10+1x6平方铜芯电缆空气中敷设的电流是64安。

ZR-YJV 3芯400平方铜芯电缆50米铜重量是534000克，铜的密度是8.9，则3*400*8.9*50=534000克。

铜芯1芯2.5平方BV电缆额定电流表：

型号	材质	载流量
BV 1芯2.5平方	铜	31

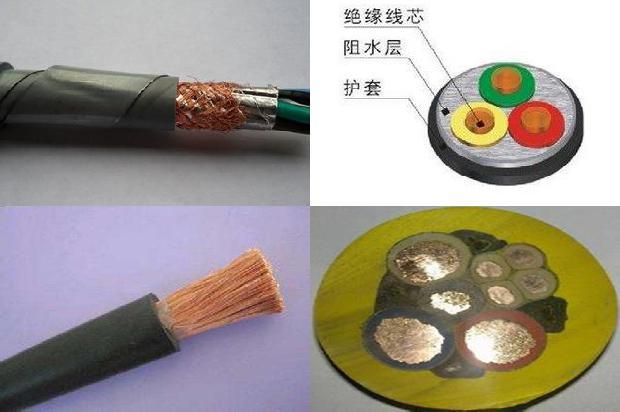

移动软电缆主要是由橡胶绝缘橡胶（或类似材料）护套，第5种或者第6种导体结构的电缆。这种电缆的弯曲半径5-6倍，护套耐磨。所以适用于移动场合，就叫做移动软电缆。软线缆是指由多股细铜线成束制作的电缆，其线缆通常有十几到几十芯，弯曲半径较小；非软线缆是由单支或少数几支较粗线缆成束制作的电缆，弯曲半径较大。分类：电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等。

16平方电线分BV、RV、BVR等规格。BV16导体结构为7/1.70，绝缘外直径7.1mm；RV16导体结构126/0.41，绝缘外直径8.2mm；BVR16导体结构49/0.64，绝缘外直径7.8mm。

铜芯4×4平方YCW电缆1米铜重量是0.28斤。铜的密度是8.9，则4×4×8.9×1=0.28斤。

具体要看采用哪种电源方式而定。若单相电源为220伏，那么6平方电线可以承载的负荷功率是在8千瓦。若电源采用380伏的三相电源，可以承载的负荷功率会稍微大一些，是在13千瓦左右。

具体的负荷功率还是要根据实际电线铺设的方式以及套管的材料而定。二、6平方电缆能够承载的安全电流是多少这个要分两种情况而定。如果改造线路时选择了暗线铺设方式，那安全电流为32安。如果选择了明线铺设的方式，那么安全电流会比较大，可以承受40安左右。家庭线路改造中，常用的电线规格也不是很大，经常使用的大概有4种规格，分别为1.5平方、2.5平方、4平方及6平方电线 其中6平方电线使用在主线路改造当中；4平方电线适合用于空调或者热水器等大功率电器的开关；2.5平方电线适合用于普通的插座；1.5平方适合用于控制灯具和开关。三、线路改造选择多股线还是单股线建议选择多股线比较好，由于穿套管的过程中，多股线比单股线更加柔和，后期更换的时候更加方便，还有个优势是，多股电线相比单股电线的导电性能更强，安全系数要高很多，因此建议选择多股线。

中低压电力电缆主要有：1.铜芯导体电力电缆目前国内低压电力电缆都为各芯线共同绞合成缆，这种结构的电缆抗干扰能力较差，抗雷击的性能也差，电缆的三相阻抗不平衡和零序阻抗大，难以使线路保护电器可靠地动作等。2.交联聚乙烯绝缘电力电缆简称XLPE电缆，它是利用化学或物理的方法使电缆的绝缘材料聚乙烯塑料的分子由线型结构转变为立体的网状结构，即把原来是热塑性的聚乙烯转变成热固性的交联聚乙烯塑料，从而大幅度地提高了电缆的耐热性能和使用寿命，仍保持其优良的电气性能。3.聚氯乙烯绝缘聚氯乙烯护套电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆长期工作温度不超过70℃，电缆导体的最高温度不超过160℃。短路最长持续时间不超过5s，施工敷设最低温度不得低于0℃。

在变电站围墙以外敷设高压电缆电缆的敷设人员必须持有电工证在变电站围墙以内敷设高压电缆的电缆敷设人员，要经电业主管部门核发的入网作业许可证和电缆操作证，施工单位要有相应的资质许可证，否则电业部门不予验收送电。

铜的密9克/立方厘米后、计算出1.5平方线1米的体积=1.5÷100×1×100=1.5(立方厘米)，1.5平方1米的铜线重量=9x1.5=13.5(克)。

20-50千瓦。这与在电压值有一定的关系，一单位平方铜线在不同电压下，可以带2-5千瓦，按照这个标准计算的话，10平方就能带20-50千瓦，但这只是理论值，从安全角度出发加上实际损耗，持续使用的情况下，负载最好是不要超过30千瓦更为安全。70千瓦。一平方铜芯能承受7A电流。所以10平方铜芯能承受电流如下：10×7=70A，220V单相用电器一个千瓦。

3*50铜芯线缆可以带110千千瓦 铝芯线缆可以带80千瓦经查电线电流对照表，3*50平方的铜线明线敷设安全载流约200A。三相电的功率因数以0.85计算，则该线能承受的最大功率为：P=√3×U×I×cosφ=1.732×380×100×0.85=110kW。电线选择要求：一。电缆型号的选择选用电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。二。电缆规格的选择1.确定电线电缆的使用规格 （导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；2.低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；3.对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；4.而高压架空线路，还应验算其机械强度。若用户没有经验，则应征询有关专业单位或人士的意见。
