电力电缆 铜芯

电力电缆铜芯铝绞线分带铠的和不带铠的二种,3120铠装铜芯电缆每米重量为7.896kg,3120不带铠铜芯电缆每米重量为6.317kg。尽管都是 3X120+1x70mm2电缆,但不同型号(如带不带铠装)的电缆重量也不相同。4748kg/km=4.75kg/m120三芯高压电缆一米可以出3.23K G 的铜。120表示单线截面积是120平方毫米,由此可以计算出三芯一米长电缆中铜的体积是:(120/100)3100=360cm。因为铜的密度是8.960 g/cm3,所以可以计算出重量是3608.960=3225.6g。芯,就是3根95平方的芯,再增加一根是4。3x120表示4根70平方的芯,为此电缆的体积为:V=4x120=360cm3。因为半径的平方=8.960 g/cm3,所以3x120的电缆的电缆的直径为:4×120=360cm。电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。其中包括1-500KV以及以上各种电压等级,铜芯电缆 铜芯电缆型号是 AI-A 8.7/10,铝芯电缆型号是 铠装型 铠装型铠装型 ZR-KVV 8.7/15,控制电缆型号是 ZR-KVV。

电力电缆 铜芯 铝芯YJV 1120每米重量:10.051 Kg/m 计算方法:铜的密度是8.9g/cm3 3芯2.5mm2的铜芯电缆重量=3×2.5mm2×100cm×8.9g/cm3=675g=5.34kg。铜芯电缆 铜芯电缆的型号及含量 1、如果是阻燃的铜芯,一般来说,普通的是阻燃的,耐火的是 0.6/1KV 这是比较常见的电缆类型。2、要看是什么颜色的电缆,耐火电缆的颜色一般都很难区分,常见的是黄色的,绿色的,红色的,黑色的,蓝色的电缆,这些颜色一般比9红的好,因为价格稍微高一点。3、铜是纯铜,导热性能好,但强度、导电性能差。因此在市场上有很大的用量,一般是在一些大型的企业,制作一些企业的电缆,以确保其质量和性能 这里说的就是纯铜。因为好的导电性和导热性,所以制作电缆的都是非常困难的,在工程上,一般都要用到非常重的材料 4、导电性也是不同的,常见的有:黄铜、紫铜、铜包钢、铜包铝等。这几种不同的合金、青铜还有什么金属它们的共同之处也是非常的大。芯分别是:蓝、桔、绿、棕、白、红、黑、黄、紫、粉红、青绿。蓝色代表的是A、B、C三相,也就是三根相线,蓝色代表的是零线,黄绿相间的线就是地线。一般用途最广的低压输电方式是三相四线制,采用三根相线加零线供电,零线由变压器中性点引出并接地,电压为380/220V,取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V,一般供电机使用。

电力电缆的型号与规格：1、用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。2、用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。3、电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。4、电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的。扩展资料：型号详细说明：类别：H——市内通信电缆HP——配线电缆HJ——局用电缆绝缘：Y——聚乙烯绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套外护层：33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层ZR 阻燃型NH：耐火型DH：防火型。

6平方单股铜线接法：“一"字形直线接法：将两根线的头分别塑料绝缘层剥开(长短实操而定)然后颠倒成一字形中间用钢钳挟紧互相缠绕(长短实操而定)；并接法：分别将两根线头绝缘层剥开(长短实操而定)将两根并排，并用钢丝钳挟紧，将一根紧缠绕在另一根线上(长短以实操而定)，然后将另一根线折回并用钢丝钳挟紧。

看具体的电缆型号，如YJV-0.6/1KV-3*185的铜芯电缆，载流量约为405AVV-0.6/1KV-3*185的铜芯电缆，载流量约为305A3*185电缆地埋载流量530A单根的截面为3*185mm2的聚氯乙烯铜芯线明敷时最大载流量是530A。如果是带有钢带铠装的电缆，则截面3*185mm2单根明敷设时最大载流量为414A；三芯和五芯为285A。如果是无钢带铠装的电缆：截面3*185mm2单根明敷设时最大载流量为340A；三芯或者五芯为246A。

各种电力电缆的构造，可以适应各种不同的安装条件。在安装敷设电缆时，应考虑到路线、环境和敷设条件，来选择不同构造的电力电缆。(1)橡胶绝缘电缆：适用于温度较低和没有油质的厂房，用作低压配电线、路灯以及信号、操作线路等。特别适用于高低差很大的地方，并能垂直安装。(2)裸铅包电力电缆：通常安装在不易受到机械操作损伤和没有化学腐蚀作用的地方。例如直接安装在厂房的墙壁上、天花板上、地沟里和隧道中。

有沥青防腐层的铅包电缆，还适用于潮湿和周围环境含有腐蚀性气体的地方。(3)铠装电力电缆：这种形式的电缆，应用范围很广，可以直接埋在地下，敷设在生产厂房内外，还可敷设在不通航的河流和沼泽地区。圆形钢丝装甲的电力电缆可安装在水底，横跨常年通航的河流和湖泊等。变配电站的馈电线通常采用这种电缆。

电缆绝缘厚度一般是两毫米。随着产品类型不一样厚度也不一样，随着电压等级增加绝缘厚度也不一样，而且还随着电缆规格大小变化也不一样，所以只能说清楚型号规格后才能说出来对应绝缘护套厚度。

一芯70平方铜芯VV电缆的直径是9.44毫米。根据圆面积公式S=πr²，S为70，r为半径，则r=√(70/3.14)，直径等于9.44毫米。

电力电缆各缆芯与外皮均有较大的电容。因此，对电力电缆绝缘 电阻的测量，应首先断开电缆的电源及负荷，并经充分放电之后方可 进行，而且一般应在干燥的气候条件下进行测量，测量的步骤如下 1、按照电力电缆的额定电压选择合适的兆欧表。500V 电缆选用 500V 兆欧表 2、测量前对兆欧表进行开路实验和短路试验，确保兆欧表灵敏、准确 3、分别测量电缆相间绝缘及对地绝缘。测量时将非被测相的所 有线芯做好接地，待转动兆欧表的摇柄使转速达到稳定120r/min 时 摇表指针指示“∞”的位置，然后将被测电缆芯线与兆欧表的“L”端和 “E”端相连，此时，兆欧表的指针可能回零位，但应继续转动摇柄 指针即慢慢随着时间的延长向标尺的“∞”方向偏转，待仪表指针稳定 在某一位置时，开始读数，并作记录 4、取得测量结果后，首先将电缆芯线的连接导线取下，再停止 摇动兆欧表手柄，并立即对电缆芯线放电，然后再测量电缆的另一相 芯线的绝缘电阻 5、测量完毕后，对电缆芯线进行充分放电的以防触电 安全及技术要求 1、测量时电缆另一端可能有人接触时应派人监护，防止不知情者触电 2、电缆放电一定要充分，特别是用电压比较高的兆欧表 3、电缆线芯比较脏或比较潮湿时，为消除表面泄露电流的影响 应把线芯绝缘层接到兆欧表“G”端 4、绝缘电阻标准1 兆欧，潮湿地区大于0.5 兆欧。

电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中，电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。电缆终端头安装接地线的为了电缆线路上发生击穿或流过较大电流时，金属护套(或屏蔽层)的感应电压就可能使用电设备或配电箱柜线路上意外地出现电压时保证工作人员的重要工具 编织铜线可提高导电率，调整设备安装误差，同时起（减震）工作补偿作用、方便试验和设备检修等作用。

电缆低烟无卤（WD）阻燃（Z）耐火（N）双绞（S）交联聚乙烯绝缘（YJ）软（R）铜芯（无标注，铝芯要加L）屏蔽电缆（P）所以全称应为“低烟无卤双绞交联软铜芯屏蔽阻燃耐火信号电缆”。

是VLV22-1*35平方铝芯电缆。

150mm2=1.5cm2，铜的密度8.9g/cm3。重量=体积x密度=1.5cm2*100cm*8.9g/cm3=1335g，所以150平方铜线1米长净铜理论上是1.335公斤重。

扩展阅读，电线规格换算方法：1、知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方。2、知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14=0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。3、知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4。电缆大小也用平方标称，多股线就是每根导线截面积之和。4、电缆截面积的计算公式：0.7854×电线半径（毫米）的平方×股数。如48股（每股电线半径0.2毫米）1.5平方的线：0.785×（0.2×0.2）×48=1.5平方。

需要知道铜的电阻率和铜线的长度电阻=电阻率*铜线长度/铜线的截面积－－－－－－－－－－－－－－刚刚查了铜的电阻率是0.0175(欧姆*平方毫米/米)这样每一米的铜线的电阻就是0.0175*1/70=0.00025欧姆。

电缆短期几年泡水里是没问题的。因为高压电缆目前国际国内基本都采用的是交联聚乙烯绝缘材料，而此种材料的电缆在检验时会检测“绝缘吸水性能”这一试验项目。交联聚乙烯材料交联后非常稳定，绝缘性能良好，而且高压电缆在出厂时都会经过“局部放电试验”、“工频耐压试验”、“绝缘电阻试验”、“导体直流电阻试验”等等检测。长期浸泡在水里，电缆的绝缘性能是要降低的，一般普通电缆使用寿命30年左右，如果一直长期浸泡在水里，可能还达不到十年。

4x150+1x70平方铜芯电缆380v下功率为165.59kw。4x150+1x70平方铜芯电缆的载流量为296A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732*380*296*0.85=165.59kw。

电缆使用寿命国家标准规定一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。

查表得知铜的电阻率是0.0172欧姆/平方毫米/米由导线电阻的计算公式：R=电阻率*L/s。得出300米25平方毫米的电阻R=0.0172*300/25=0.2（欧姆）。假设电路中的电流10安培。根据欧姆定律可以计算出电压降=0.2*10=2（伏特）。

1*95平方铝芯ZR-YJLV电缆40米铝重量是10260g，铝的密度是2.7，则1*95*2.7*40=10260g。

150平方的电缆的每根线芯是由37根直径2.24毫米铜丝组合而成，不是一根铜棒，那样电缆就太硬了。120平方的电缆的每根线芯是由37根直径2.00毫米铜丝组合而成；185平方的电缆的每根线芯是由37根直径2.50毫米铜丝组合而成。市场上有两种1是国标145个平方2。135平方150平方的电缆铜芯线径是14MM150平方电缆规格：直径13.82mm150电缆规格型号为yJv一5x150，yJv一3x150+2x75，yJv一3x150+2x95，yJv一4x150+1x75等各种型号。

300平方铜芯电缆能带446千瓦到819千瓦左右，但具体载荷与电缆敷设环境、线芯数量有关。1、如果是单芯电缆，采用架空敷设的方式，能够承载652千瓦，采用地下管道敷设的方式，可以承载819千瓦。2、如果是三到五芯电缆，采用架空敷设的方式，能够承载473千瓦，采用地下管道敷设的方式，能够承载446千瓦。

同沟直埋，不会干扰通信电缆的通讯。但是有另外一个问题，就是：光缆的维护，需要35KV线路停电的情况下，才能进行；因此，从实际角度出发，不应该同沟直埋。

YHC 450/750v 2x25平方铜芯电缆的额定电流是116安；铜芯3x35平方电缆额定电流是122安。

这要看电缆的型号规格来定和电压等级来定。一般情况下，PVC电缆导体的长期最高温度不超过70℃，短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过160℃。

电力电缆的绝缘电阻试验，规程中没有给出具体数值要求。试验结果与历史试验值相比较，不应有明显差别，相间绝缘电阻试验最大值和最小值相比一般不应超出2。

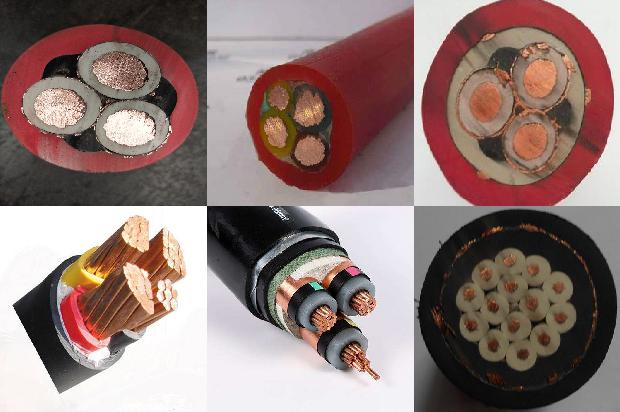

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。1、线芯线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。2、绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。3、屏蔽层15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。4、保护层保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

2芯25平方铜芯YCW电缆220v下功率为27720w。2芯25平方铜芯YCW电缆的载流量为126A，则126×220=27720w。
