高压线电缆

高压线电缆是指3×4,高压线电缆是3×4,高压线电缆是5×3。高压线是指输送10kv以上电压的输电线路。

高压线有高压线、低压线、钢芯铝绞线、半钢芯铝绞线等等。还有比较强的抵抗能力。型号(简称为:架空绝缘电缆)。JKLYJ-架空绝缘架空电缆;ZQ ;ZD-YJV;ZD-KYJLY;ZD-KYJYP;ZD-KYJYPV;ZD-KYJYPL;ZD-KYJYP;Z-KYJYPL;Z-VV;Z-YJV22;Z-YJLV22;Z-YJLV22;Z-YJV23——交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设,不适宜管道内敷设。ZA-NH——VV,ZA-VLV,ZB-VV,ZB-VLV,ZC-VV,ZC-VLV,聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

高压线电缆是电力电缆的一种,是指用于传输10KV-35KV(1KV=1000V)之间的电力电缆,多应用于电力传输的主干道。高压电缆的产品执行标准为GB/T 12706.2-2008和GB/T 12706.3-2008。高压电缆的种类 高压电缆主要种类有YJV电缆、VV电缆、YJLV电缆、VLV电缆。YJV电缆全称交联聚乙烯绝缘聚氯乙烯护套电力电缆(铜芯)VV电缆全称聚氯乙烯绝缘聚氯乙烯护套电力电缆(铜芯)YJLV电缆全称交联聚乙烯绝缘聚氯乙烯护套铝芯电力电缆VLV电缆全称聚氯乙烯绝缘聚氯乙烯护套铝芯电力电缆 扩展知识:YJV电缆的护套是一种防静电耐油特种测量电缆,它的特点是防静电耐油特种测量电缆,防静电耐油特种测量电缆也称阻燃电缆。高压电缆:绝缘层采用聚乙烯,灰色,耐火层一般采用玻璃纤维,阻燃类型有:VW-1KV、YJW-2、VV-3、HYA-3、HYA-4等等。5、控制电缆:和电力电缆相似,都是由电线电缆导体、绝缘层、屏蔽层和护套层组合而成。五、常用的电力电缆型号及控制电缆等。1、用途:低压电缆适用于交流额定电压450/750V及以下的动力装置的固定敷设。2、产品使用特性:敷设于室内、电缆沟、管道等固定场合。电缆能承受一定的敷设牵引,或承受机械外力作用。3、阻燃电缆:在经受火焰直接燃烧情况下能保持一定时间的正常运行。4、耐高温电缆:阻燃电缆不低于三百兆欧,耐高温电缆不低于600兆欧。特殊要求:阻燃电缆不低于300兆欧,耐高温电缆不低于500兆欧。

三芯120平方铜芯电缆载流量表：

型号	YHC
芯数	三
平方	120
载流量	295
材质	铜

高压线路发生火灾时，适合用干粉灭火器。配电房的火灾主要是电气设备短路、过载等造成的火灾，属于E类火灾。

根据《建筑灭火器配置设计规范》GB50140规定，E类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、卤代烷灭火器或二氧化碳灭火器，但不得选用装有金属喇叭喷筒的二氧化碳灭火器。

4*25平方铜芯YCW电缆的直径是11.29毫米。根据圆面积公式S=πr²，S为100，r为半径，则r=√(100/3.14)，直径等于11.29毫米。

由于高压线对绝缘层的绝缘要求很高，施工工艺庞杂，成本高，一般还是用裸导线，采取增长架空线的高度来防止触电事故。高压线和低压线一般都是裸导线，在城市老城区的低压架空线邻近，建筑物较密集，高压线电缆一般带用绝缘层的电线来布置。

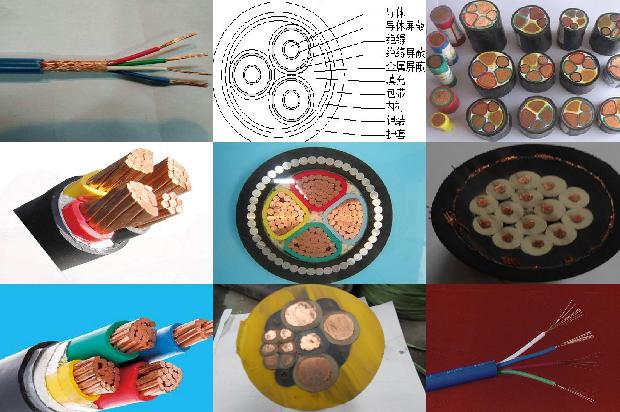

一，最外层一保护层（基本是聚氯乙烯材质）二，次外层一防护层（双层钢铠）三，内垫层一隔护层（防止钢铠伤及屏蔽层）四，电磁防护层一屏蔽层（双铜带，减小电磁辐射））五，电场平衡层一半导体层（均衡不平衡电场，防止高电位放电）六，内层一绝缘层（绝缘防护基本是交联聚氯乙烯材质，耐高温的用氟塑料）以上是完整分层，有些电缆无钢铠。

是铝芯一芯630平方电缆。

中高压线只有多心的，没有单芯的。

1.切割电缆。（将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断）。2.芯线处理：将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。3.铅笔头处理用来分散电场分布应力。4.清洁半导层 用附带的清洗剂清洁芯线。5，包缠应力疏散胶并套入应力控制管。6.烘烤应力控制管。7.在长端尾部套入屏蔽铜网。8.在长端依次套入绝缘材料，短端套入内半导电管。9.将原来切割电缆时翻起的填充物，从新翻回，然后用白纱带将三相芯线绑扎在一起。10.绑扎整形。11.焊接地线，烘烤外护层，完成。

高压传输电缆线属于铜芯电缆线，用的红铜。铜芯电缆按国家标准必须是使用纯铜（俗称红铜）制造的，纯铜柔软，延展性好，温差承受范围大，但强度要差一点。在生产制造高压线缆铜芯线材时会增加一些强度较高的元素，但数量很少。所以符合国家标准的高压线缆都是以纯铜为线材。

1、地线单独是没电的。2、地线又称做避雷线，是用来将电流引入大地的导线；电气设备漏电或电压过高时，电流通过地线进入大地。3、地线(PE)：不用于工作回路，只作为保护线。利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。(从变压器中性点接地后引出主干线并每间隔20-30米重复接地)火线与零线之间保持呈正弦振荡式的压差。

这是为了确保高压绝缘线自身的安全，不被自己的绝缘层逐渐的漏电，击穿绝缘层而设置的铜带屏蔽层，使点点滴滴漏电累积到铜带屏蔽层面上，累积到一定数值后，就会通过铜带的接地线对地放电。从而就保护了电线的安全，所以在电线辐射时空中一定要注意将电线的金属屏蔽层与接地线可靠接好。

YvY电缆是防水性能好、耐低温性能好 YJE阻燃性能好，同规格的较之前者价格稍便宜一点。YJY是电力电缆，由铜芯加聚乙铜烯绝缘护套组成。不仅防水性能好，而且耐低温，因此常常敷设于室内、隧道及管道中，也可埋设在松散的地下，但是承受拉力和压力有限。

电钻在带电的电缆上打孔会烧毁电机吗？不光是烧坏电机绕组，人都很危险。

这么危险的事千万不要做。

适用于用于工矿企业、铁路交通部门、供广播线路通讯用。1.电缆长期使用温度-40～70℃2.最低环境温度：固定敷设-40℃非固定敷设-15℃。3.电缆敷设温度 不低于0℃4.HYPV型电缆弯曲半径应不小于电缆直径的10倍。

1平方电线的额定电流约为5A。1.5平方电线的额定电流约为10A。2.5平方电线的额定电流约为15A。4平方电线的额定电流约为20A。6平方电线的额定电流约为30A。10平方电线的额定电流约为60A。导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多。另外，线的长短，排法，周边散热条件，线路降压的因素都影响实际承受流量。电缆载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。

30℃环境下，4x16平方铜芯电缆的安全电流是78安。

11kw的水泵使用4平方铜线或者6平方铝线。I=P/（√3Ucosα）=19.66A。电缆的电流I=P/(1.732Ucosφ)=11/(1.732X0.38x0.75)=22A（用标准三相市电电压计算，cosφ是负载功率因数，一般电动机取0.75 ）。每平方铜线能承受的额定电流是6A，因此铜线的平方数=22/6=4平方。工程上用的铜导线，以截面积（平方毫米）区分其规格有：（1.5；2.5；4；6；10；16；25；35；50；70；95；120；150；185）等。因此可选用4平方的铜线。铝线一般比铜线选大一个等级，因此可选用6平方的铝线。

针式绝缘子顶槽绑扎方法如下：1）选取取操作工具及材料，导线规格为25 mm2，绑线规格与导线规格相符（单一股为1.5 mm2）；2）自缠铝绑扎线，关将铝包带盘成小圆，绑线、小圆盘应圆滑，大小适中、紧密；3）在绑扎处的导线上顺导线的捻向缠铝包带（铜质裸导线可不缠）；铝包带从绝缘子中间开始顺绕抽缠两层；缠绕长度超出接触部分30㎜；4）用盘好的绑线短头在绝缘子左侧导线上缠绕三圈，其方向是从导线外侧，经导线上方绕向导线内侧。绑扎起头位置应靠近绝缘子；5）用盘起的绑扎线在绝缘子颈外侧绕到绝缘子右侧导线下方，在导线顶打一交叉绝缘子左侧导线下方绕过绝缘子颈内侧，自绝缘子右侧导线下方在导线下方在导线顶再条一交叉到绝缘子左侧导线下方，绝缘子顶部队一个“X”型交叉线，要求交叉线紧固，不能松动；6）用盘起的绑线绕过绝缘子外侧到绝缘子右侧导线下方缠绕三圈；其方向是从导线下方经绝缘子外侧绕向上方；7）用盘起的绑线绕过绝缘子内侧导线下方在导线顶部再交叉，再经绝缘子右侧导线下方向绝缘子外侧；8）用盘起的绑线经绝缘子外侧到绝缘子左侧导线下方在导线顶端打回交叉，其方向从绝缘子右侧导线下方用盘起的绑线经绝缘子内侧在绝缘子右侧导线下方缠绕三圈，再经绝缘子外侧在绝缘子右侧导线下方缠绕三圈，缠绕完毕后，绝缘子顶部有二个“X”型交叉线，导线两侧缠绕各六圈；9）收尾时，将绑线头从导线下方经绝缘子内侧绕至绝缘子左侧短头处，并与短头拧2～3劲，劲大小均匀，剪断压平。

高压输电是否有地线，需根据具体情况决定。35kv以上采用大电流接地系统，那么中性点是直接接地的。相当于地线。35kv以下采用小电流接地系统，那么中性点不直接接地，也可以说按照电压的高低来决定是否配地线。裸线 一个是散热的要求，另外就是增加成本，也没有必要。

铜芯3x150+1x70平方ZR-YJV电缆220v下功率为81400瓦。因为铜芯3x150+1x70平方ZR-YJV电缆的安全载流量为370A，所以功率计算：370×220=81400瓦。

3x95平方铝芯电缆380v下功率为135383.51w。3x95平方铝芯电缆的载流量为242A，三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732x380x242x0.85=135383.51w。

高压屏蔽电极系统作用：防止火花放电 减低电晕强度及其造成的无线电干扰。

正确的做法是：将电缆的每根线芯接好后(注意：接头要错开)，先将接头两端的电缆护套用酒精擦洗干净。用PVC绝缘胶带将线芯搭接缠绕部分包两层，防止线芯有毛刺对自粘带造成损伤，这里只是包没有绝缘层的部分。没有毛刺的话，这一步可以略过。确认电缆绝缘层的清洁后，将高压自粘带拉伸(三四倍)足够程度后缠绕三层，缠绕时两端至少要覆盖完好绝缘层两倍胶带宽的长度。再在外面包两到三层PVC绝缘胶带就做好这单根线芯的防水处理，依次将每根线芯处理好，再用同样步骤将整根电缆处理好。

5*6的贵，无论是铜导体的实际重量还是电缆的实际总重量都是5*6的重。我们所讲的标称截面都是30mm2，在实际生产中两者的实际截面是不一样的。3*10的电缆近似外径为19.8mm5*6的电缆近似外径为 20.6mm。

若是10KV供电，1000KVA变压器高压侧额定电流为：Ie=1000/17.32=57.7A；若10KV高压选用铝芯电缆，单从通流量来考虑，则其最小截面可选择为16平方毫米；但考虑其机械强度和可靠性，高压电缆最好选用50平方毫米以上的。
