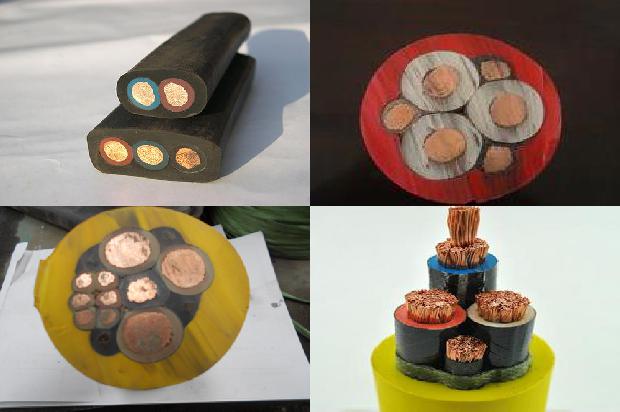

橡套扁电缆 一、用途本产品适用于交流额定电压450/750V及以下的家用电器、电动工具和各类移动电器设备。二、使用特性额定电压U0/U为300/500V。线芯的长期允许工作温度不超过65°C。特征阻抗为:RVS 铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,简称双绞线。俗称“花线”,现阶段此种线材多用于消防系统,也叫“消防线”。电缆的长期允许工作温度应不超过70°C。YJV-0.6/1KV-410KV-510KV 510KV 导体最大直流电阻是 GB/T5023-2008; JB/T8734-1998; JB/T8734-1998; JKLV-0.6/1KV-410KV 导体最大直流电阻是 GB/T5023-2008; JB/T8734-1998。三种结构的导体电阻一般不低于300MΩ,而是国标每一比几欧。RVVS线芯一般有两根铜丝,建议用1300~2000。而 YCW线芯一般有两根,YJV-0.6/1KV-510KV 310KV 410KV 410KV。扁线的介绍:圆的面积S=πr2=0.25πD2(S是圆周率,r是圆的半径,d是圆的直径)。可以这样算:S=πr2=0.25πD2(π是圆周率,超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差,性能得到很大提高。

橡套扁电缆 一、用途 本产品为矿用橡套软电缆系列产品。适用于额定电压Uo/U为1.9/3.3KV及以下采煤机及类似设备装置作电源连接。多在煤矿使用 二、使用条件 YC橡套软电缆适用于交流额定电压Uo/U为450/750V及以下采煤机及类似设备装置作电源连接,多在煤矿使用。YC电缆的橡套软电缆型号为YZW电缆,YCW电缆为重型橡套软电缆,用于各种移动电器设备,能够承受较大的机械外力作用,电压等级为450/750V。YC电缆的线芯主要有单芯、二芯、三芯、四芯、五芯、三加一芯。三加二芯、三加一芯、多芯控制电缆。YC电缆全称重型通用橡套电缆,是俗称的橡套线的一种。yc电缆适用于交流额定电压450/750V以下家用电器、电动工具和各种移动式电器设备或轻型移动电气设备,或用于工地上临时施工用,能承受较大的机械外力作用。线芯的长期允许工作温度应不超过60°C。Y代表橡胶绝缘,C代表重型电缆。里面的护套也为橡胶绝缘,导体为铜丝。橡套电缆分为重型电缆(yc电缆)、中型电缆(yz电缆)及轻型电缆(YQ电缆)。好的YC电缆的绝缘层都是纯天然橡胶制作,导体则以良好导电性能的无氧铜杆为佳品。而目前市场的大部分产品均或多或少不能达到此种质量。橡套电缆 yc电缆内主要为多芯电缆,常用的有2芯、3芯、4芯、5芯,铜芯的面积0.75到几十平方不等。

电缆总截面积：YJ(L)V型5x4——172平方毫米；V(L)V型——249平方毫米；YJ(L)V22型3x4——263平方毫米；V(L)V型22——350平方毫米；5x4：5——五芯电缆；4——标称截面积，例如YJV—5x4；YJV型五芯标称截面4平方毫米的电缆。数据来自国标图集04DX101-1《 建筑电气常用数据》。

单芯95平方铜芯BV电缆1卷铜重量是84.55千克。国标1卷的长度为100米，铜的密度是8.9，则1×95×8.9×100=84.55千克。

环境温度为25℃，2*185平方铜芯电缆的安全载流量是368A。

铜芯二芯150平方YJV22电缆安全载流量表：

型号	YJV22
芯数	二
平方	150
载流量	408
材质	铜
敷设方式	在空气中
护套	铠装

95铝电缆可以带70千瓦负荷。一是千瓦负荷大约140安电流。而95铝缆大约能带200安电流。

1芯6平方铜芯YC电缆的电流是52安；YJV 2×35平方铜芯电缆电流是210安。

1、临时线路应使用干式护套电缆或线，移动电缆应使用橡套电缆。2、敷设方式：临时电缆敷设可根据现场情况采取架空、沿墙（或支架等）吊挂、桥架敷设、埋地敷设等方式。移动式电动工具电缆（包括电焊机二次线）在架空确有困难时可沿地面（不含地面）敷设，但必须针对现场情况采取适当的防护措施防止电缆损伤，长度不得超过10米，其它电缆一律不准随意、随地敷设。3、架空及吊挂均不低于2.5 米，过路电缆有龙门架的不低于龙门架底高度，无龙门架的主要马路不低于5米，其它马路不低于3.5米。4、电缆架空、吊挂固定不得使用金属裸线，应使用绝缘线、麻绳、绝缘带等柔软的绑扎线绑扎牢固，不得损伤电缆外护套。5、合理选择电缆敷设路径，即不要影响设备操作及交通，又要注意美观、安全，不得随意拉扯。尽量远离热力管线，最小净距离不得小于0.5米。6、埋地敷设深度不应小于0.7米，埋地电缆周围100mm用细沙土填充，上面铺一层砖。7、电缆接头做好绝缘，室外做好防水，使之牢固可靠，并不得承受外力。8、电缆送电前用摇表摇测绝缘，绝缘电阻不得小于0.5兆欧。9、每条临时线路由使用单位落实专人管理，注意防护看管好，用完及时撤掉。10、在易燃易爆介质存在的场所，禁止使用高温照明灯具，必须使用防爆灯具，防止发生爆炸着火。

120平方的4芯铜芯电缆，根据电缆质量载流量约为250-300A，按VV型电缆载流量250A计算的话，配电负荷P=250A*0.38*1.732=164.54KW。所以不超过这个值的负荷即可。按照YJV载流量约300A计算，按照同样的公式可算得其能承载的负荷。

37平方铝电缆带60KW负荷37平方的铝芯电缆明线敷设安全截流量约120A。三相四线供电时，供电距离在30米内，理论最大约能带60KW。导体载流量与导线的载面有关，也与导线的材料(铝或铜)，型号(绝缘线或裸线等)，敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等都有关系，影响的因素较多，计算也较为复杂。所以一般得到的都是估值 电功率的计算公式：P=W/t=UI。与欧姆定律结合后得到的公式P=I*IR。公式P=U*U/R。电功率是反映电能消耗快慢的物理量，定义为1秒钟内消耗电能的多少，因此，用所消耗的电能除以消耗这些电能所用的时间，就得到定义式P=W/t。经实验研究证明，电功率等于导体两端电压与通过导体电流的乘积，即P=UI。电压和电流是电路中最重要的物理量。有电压才可能有电流。电能是通过电荷有规律的运动转化成其它形式的能量的，电荷有规律的运动就形成电流。没有电流就不会消耗电能，当然也就不会有电能转化为其它形式的能量。所以，P=UI广泛应用于电功率的计算。

电缆无阻水是防水电缆阻止水进入电缆结构的内部，是在电缆的护层上采用具有防水功能的结构和材料 阻水电缆：一般是在绞合导体单丝之间在单丝绞合过程中加入阻水粉和阻水纱，当导体进水时，阻水粉或阻水纱遇水膨胀，堵住缝隙，阻止水的进一步渗透。

环境温度为25℃，铜芯VV22-3x6+2x4平方电缆埋地敷设的载流量是47A。

和电缆类型、敷设方式、环境温度等有关。若是YJV的肯定没问题，普通如VV等3芯或4芯、5芯的，环境温度30度以下明敷没问题，超过30度长期44A不妥；埋地暗敷不行，要采用10mm2的。

电力电缆试验一般可分为以下几步。第一，在被试电缆两端设好围栏并有专人看护。第二，测量电缆相位，确保电缆两端相位一致。第三，先用500OV兆欧表测量，正常情况下新电缆阻值均在10000MQ以上。多芯电缆应分别测量每一芯线对其它芯线及外皮的绝缘电阻。外护套及内衬层使用50OV绝缘电阻测试仪测试其对地电阻。第四，开始打耐压，每相时间一般为20分钟。第五，试验完成后先把电压降下来再切断电源放电。第六，用5000v兆欧表再测量一次绝缘，绝缘电阻不应有明显下降。

200断路器用25平方米的电缆通常10平方以下的，每平方5A，一百平方以上的每平方2A，25和35平方的3-4A的左右，70和95的线每平方2.5A，穿管和温度高于25度的环境承载电流乘以0.8或0.9，这就是铜线的承载电流范围，裸线加一半是指裸线的承载电流是非裸线的1.5倍。两相P=UIcosφ，三相P=1.732UIcosφP：功率；U：电压；I：电流；cosφ：功率因数，电阻负载取1，感性（比如电机）负载取0.85；根号3=1.732200A至少需要使用70mm2五芯铜电缆，100A至少至少使用25mm2的五芯铜电缆。

电缆穿管规范要求篇一：电力电缆穿管及桥架施工规范电线电缆穿管及桥架施工规范根据04DX101-1 建筑电气常用数据图集：1、 电线电缆穿管保护敷设及在线槽内敷设：2、 线槽内允许容纳电缆根数：3、电线电缆外径与面积的关系：4、 电缆桥架与各种管道的最小近距：5、 电力电缆穿管最小管径：篇二：电缆敷设规范电缆敷设规范（Ⅰ）一般规定第5.6.1条 选择电缆路径时，应按下列要求：一、应使电缆不易受到机械、振动、化学、地下电流、水锈蚀、热影响、蜂蚁和鼠害等各种损伤；二、便于维护；三、避开场地规划中的施工用地或建设用地； 四、电缆路径较短。第5.6.2条 对于露天敷设的电缆，尤其是有塑料或橡胶外护层的电缆，应避免日光长时间的直晒，必要时应加装遮阳罩或采用耐日照的电缆。第5.6.3条 电缆在屋内、电缆沟、电缆隧道和竖井内明敷时，不应采用黄麻或其它易延燃的外保护层。第5.6.4条 电缆不应在有易燃、易爆及可燃的气体管道或液体管道的隧道或沟道内敷设。当受条件限制需要在这类隧道内敷设电缆时，必须采取防爆、防火的措施 第5.6.5条 电缆不宜在有热管道的隧道或沟道内敷设电力电缆，当需要敷设时，应采取隔热措施。第5.6.6条 支承电缆的构架，采用钢制材料时，应采取热镀锌等防腐措施；在有较严重腐蚀的环境中，应采取相适应的防腐措施。第5.6.7条 电缆的长度，宜在进户处、接头、电缆头处或地沟及隧道中留有一定余量 （Ⅱ）电缆在室内敷设第5.6.8条 无铠装的电缆在屋内明敷，当水平敷设时，其至地面的距离不应小于2.5m；当垂直敷设时，其至地面的距离不应小于1.8m。当不能满足上述要求时应有防止电缆机械损伤的措施；当明敷在配电室、电机室、设备层等专用房间内时，不受此限制 第5.6.9条 相同电压的电缆并列明敷时，电缆的净距不应小于35mm，且不应小于电缆外径；当在桥架、托盘和线槽内敷设时，不受此限制。1KV及以下电力电缆及控制电缆与1KV以上电力电缆宜分开敷设。当并列明敷时，其净距不应小于150mm 第5.6.10条 架空明敷的电缆与热力管道的净距不应小于1m；当其净距小于或等于1m时应采取隔热措施。电缆与非热力管道的净距不应小于0.5m，当其净距小于或等于0.5m时应在与管道接近的电缆段上，以及由该段两端向外延伸不小于0.5m以内的电缆段上，采取防止电缆受机械损伤的措施。第5.6.11条 钢索上电缆布线吊装时，电力电缆固定点间的间距不应大于0.75m；控制电缆固定点间的间距不应大于0.6m。第5.6.12条 电缆在屋内埋地穿管敷设时，或电缆通过墙、楼板穿管时，穿管的内径不应小于电缆外径的1.5倍。第5.6.13条 桥架距离地面的高度，不宜低于2.5m。第5.6.14条 电缆在桥架内敷设时，电缆总截面面积与桥架横断面面积之比，电力电缆不应大于40%，控制电缆不应大于50%。第5.6.15条 电缆明敷时，其电缆固定部位应符合表5.6.15的规定 表5.6.15 电缆的固定部位第5.6.16条 注明电缆编号、型号规格、起点和终点。（Ⅲ）电缆在电缆沟或隧道内敷设第5.6.17条 电缆在电缆沟和隧道内敷设时，其支架层间垂直距离和通道宽度的最小净距应符合表5.6.17的规定。表5.6.17 电缆支架层间垂直距离和通道宽度的最小净距（m）第5.6.18条 电缆沟和电缆隧道应采取防水措施；其底部排水沟的坡度不应小于0.5%，并应设集水坑；积水可经集水坑用泵排出，当有条件时，积水可直接排入下水道。第5.6.19条 在多层支架上敷设电缆时，电力电缆应放在控制电缆的上层；在同一支架上的电缆可并列敷设。当两侧均有支架时，1KV及以下的电力电缆和控制电缆宜与1KV以上的电力电缆分别敷设于不同侧支架上。第5.6.20条 电缆支架的长度，在电缆沟内不宜大于350mm；在隧道内不宜大于500mm 第5.6.21条 电缆在电缆沟或隧道内敷设时，支架间或固定点间的最大间距应符合表5.6.21的规定。第5.6.22条 电缆沟在进入建筑物处应设防火墙。电缆隧道进入建筑物处，以及在进入变电所处，应设带门的防火墙。防火门应装锁。电缆的穿墙处保护管两端应采用难燃材料封堵 表5.6.21 电缆支架间或固定点间的最大间距（m） 的地段。第5.6.24条 电缆沟一般采用钢筋混凝土盖板，盖板的重量不宜超过50Kg。第5.6.25条 电缆隧道内的净高不应低于1.9m。局部或与管道交叉处净高不宜小于1.4m。隧道内应采取通风措施，有条件时宜采用自然通风。第5.6.26条 当电缆隧道长度大于7m时，电缆隧道两端应设出口，两个出口间的距离超过75m时，尚应增加出口。

人孔井可作为出口，人孔井直径不应小于0.7m。第5.6.27条 电缆隧道内应设照明，其电压不应超过36V；当照明电压超过36V时，应采取安全措施。第5.6.28条 与隧道无关的管线不得穿过电缆隧道。电缆隧道和其它地下管线交叉时，应避免隧道局部下降。（Ⅳ）电缆埋地敷设第5.6.29条 电缆直接埋地敷设时，沿同一路径敷设的电缆数量不宜超过8根。第5.6.30条 电缆在屋外直接埋地敷设的深度不应小(转载于：www.XltkWJ.Com 小 龙文档 网：电缆穿管规范要求)于700mm；当直埋在农田时，不应小于1m。应在电缆上下各均匀铺设细砂层，其厚度宜为100mm，在细砂层应覆盖混凝土保护板等保护层，保护层宽度应超出电缆两侧各50mm。在寒冷地区，电缆应埋设于冻土层以下。当受条件限制不能深埋时，可增加细砂层的厚度，在电缆上方和下方各增加的厚度不宜小于200mm。第5.6.31条 电缆通过下列各地段应穿管保护，穿管的内径不应小于电缆外径的1.5倍 一、电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处； 二、电缆通过铁路、道路处和可能受到机械损伤的地段； 三、电缆引出地面2m至地下200mm处的一段和人容易接触使电缆可能受到机械损伤地方 第5.6.32条 埋地敷设的电缆之间及其与各种设施平行或交叉的最小净距，应符合表5.6.32的规定。表5.6.32 埋地敷设的电缆之间及其与各种设施平行或交叉的最小净距（m）注：1、路灯电缆与道路灌木丛平行距离不限；2、表中括号内数字是指局部地段电缆穿管，加隔板保护或加隔热层保护后允许的最小净距； 3、电缆与铁路的最小净距不包括电气化铁路。第5.6.33条 电缆与建筑物平行敷设时，电缆应埋设在建筑物的散水坡外。电缆引入建筑物时，所穿保护管应超出建筑物散水坡100mm。第5.6.34条 电缆与热力管沟交叉，当采用电缆穿隔热水泥管保护时，其长度应伸出热力管沟两侧各2m；采用隔热保护层时，其长度应超过热力管沟和电缆两侧各1m 第5.6.35条 电缆与道路、铁路交叉时，应穿管保护，保护管应伸出路基1m。第5.6.36条 埋地敷设电缆的接头盒下面必须垫混凝土基础板，其长度宜超出接头保护盒两端0.6~0.7m。第5.6.37条 电缆带坡度敷设时，中间接头应保持水平；多根电缆并列敷设时，中间接头的位置应互相错开，其净距不应小于1.5m。第5.6.38条 带坡度或垂直敷设油浸纸绝缘电缆时，最大允许高差应符合表5.6.38的规定 表5.6.38敷设电线最大允许高差注：当油浸纸绝缘电缆敷设的高差超过要求时，可采用不滴流电缆或塑料绝缘电缆 第5.6.39条 电缆敷设的弯曲半径与电缆外径的比值，不应小于表5.6.39的规定。注：1、表中未说明者，包括铠装和无铠装电缆；2、电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。第5.6.40条 电缆在拐弯、接头、终端和进出建筑物等地段，应装设明显的方位标志，直线段上应适当增设标桩，标桩露出地面宜为150mm。（Ⅴ）电缆在排管内敷设第5.6.41条 电缆在排管内的敷设，应采用塑料护套电缆或裸铠装电缆 第5.6.42条 电缆排管应一次留足备用管孔数，但电缆数量不宜超过12根。当无法预计发展情况时，可留1~2个备用孔。第5.6.43条 地面上均匀荷载超过10t/m2时或排管通过铁路及遇有类似情况时，必须采取加固措施，防止排管受到机械损伤。第5.6.44条 排管孔的内径不应小于电缆外径的1.5倍。但穿电力电缆的管孔内径不应小于90mm；穿控制电缆的管孔内径不应小于75mm 第5.6.45条 缆排管的敷设安装应符合下列要求：一、排管安装时，应有倾向人孔井侧不小于0.5%的排水坡度，并在人孔井内设集水坑，以便集中排水；二、排管顶部距地面不应小于0.7m，在人行道下面时不应小于0.5m； 三、排管沟底部应垫平夯实，并应铺设厚度不小于60mm的混凝土垫层 第5.6.46条 排管可采用混凝土管、陶土管或塑料管。第5.6.47条 在转角、分支或变更敷设方式改为直埋或电缆沟敷设时，应设电缆人孔井。在直线段上，应设置一定数量的电缆人孔井，人孔井间的距离不宜大于100m。第5.6.48条 电缆人孔井的净空高度不应小于1.8m，其上部人孔的直径不应小于0.7m篇三：电缆穿管敷设施工工艺标准电缆穿管敷设施工工艺标准（QB-CNCEC J060105-2004）1 使用范围本工艺标准适用于10kv及以下一般工业与民用建筑电气工程的塑料控制电缆，矿物绝缘电力电缆、交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆的穿管敷设工程 2 施工准备2.1 原材料、半成品的要求2.1.1 型号规格及电压等级符合设计要求，并有合格证。矿用橡套软电缆、交流额定电压3KV及以下铁路机车车辆用电缆、额定电压450/750V及以下橡皮绝缘电缆、额定压450/750V及以下聚氯乙烯绝缘电缆需“CCC”认证标志。2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损 2.1.3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。橡套、塑料电缆外皮及绝缘层无老化及裂纹。2.1.4 电缆的其他附属材料：电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求 2.1.5电缆出厂检验报告符合标准 2.2 主要工机具敷设电缆机具见表2.2.2，根据需要选用需要的工具。392.3 作业条件2.3.1 电缆线路的安装工程应按施工图进行施工。

是铜芯ZR-YJV 3*35平方电缆。

电缆多芯和单芯的区别是，单芯电缆其两端直接接地，电缆的金属屏蔽层还可能产生环流可达电缆的载流量，又浪费电能形成损耗，多芯线一般都是三根芯的线，因为在电缆运行中，流过三个线芯的电流总和为零，在电缆金属屏蔽层两端基本上没有感应电压。

铜芯一芯120平方电缆220v下功率为72160瓦。因为铜芯一芯120平方电缆的安全载流量为328A，所以功率计算：328*220=72160瓦。

铜芯3×16平方电缆的直径是7.82毫米。根据圆面积公式S=πr²，S为48，r为半径，则r=√(48/3.14)，根据直径公式d=2r，所以直径等于7.82毫米。

YJ：交联聚乙烯，电缆绝缘层材料采用的是交联聚乙烯材料V：聚氯乙烯护套，电缆护套层采用的是聚氯乙烯护套材料第一个2：镀锌钢带，电缆铠装层材料采用的是镀锌钢带第二个2：聚氯乙烯护套，电缆外护套材料采用的是聚氯乙烯护套材料3，代表该电缆有3根绝缘线芯120，表示该电缆一根绝缘线芯里面的铜芯标称截面积为120mm2。

25平方铝芯电缆可承受21千瓦（单相）或55千瓦（三相) 计算 三相市电时，根据功率公式P=1.732UIcosφ，电机功率因数为0.8，电压为380V。25平方铝芯线电流为99A P=1.732x0.38x99x0.85=55kw 单相市电时，根据功率公式P=UI，P=0.22x99=21KW。
