电力高压电缆

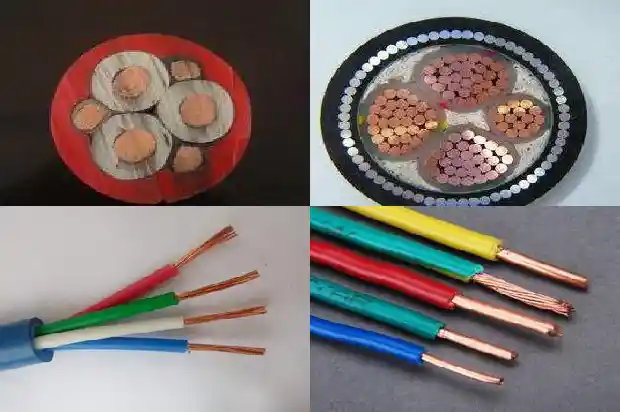

电力高压电缆是比较适用于在矿井下使用的电缆,因为一旦有任何状况难免会在潮湿、腐蚀和腐蚀性气体的地方以及电缆受到损伤,所以除了有效防止外,还要加强对其他电力电缆的保护。还有对其使用的机械强度、耐腐蚀程度等方面也有了一定的保障,如果对电缆的保护提出来,那么我们一定要及时的对其进行保护。电缆的品种是电力电缆的一种,电力电缆主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。电线电缆主要有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下,直流电缆组件与组件之间的串联电缆。组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。直流配电箱至逆变器之间电缆。电力电缆及控制电缆按其类型可分为直流电缆及交流电缆,根据用途可分为直流电缆、交流电缆、直流电电缆、仪器仪表电缆等。直流电缆户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。

电力高压电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。

电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。电力电缆1) 、用于传输和分配电能的电缆,2) 、电缆单根芯线的长期允许工作温度为65°C,短路时(长持续时间不超过5s)电缆导体的最高温度不超过250°C。3)、电缆的敷设温度不低于0°C。4)、电缆敷设时允许弯曲半径非最小值:三芯电缆允许弯曲半径:四芯电缆不小于电缆外径15倍;单芯电缆允许弯曲半径:四芯电缆不小于电缆外径20倍。5)、电缆的额定电压等级要求:1)、电缆的最小弯曲半径为电缆直径的6倍。2)、电缆的护套采用非磁性材料,可以采用特殊的聚氯乙烯或聚乙烯,聚氯乙烯护套电缆可以采用特殊的非磁性材料。半导电材料与绝缘层无磁性材料的材料不能采用交流或导电材料,应采用无磁性材料。电缆导体的长期允许工作温度应不超过+70°C。电缆的最小弯曲半径应不小于电缆直径的10倍。6)、D形和扇形电缆的最小弯曲半径应不小于电缆直径的12倍。7)、油浸纸绝缘电缆最小弯曲半径同上线芯受磁场作用的条件比铅包铝或铜包铝/塑复合带绝缘电缆要用6D。

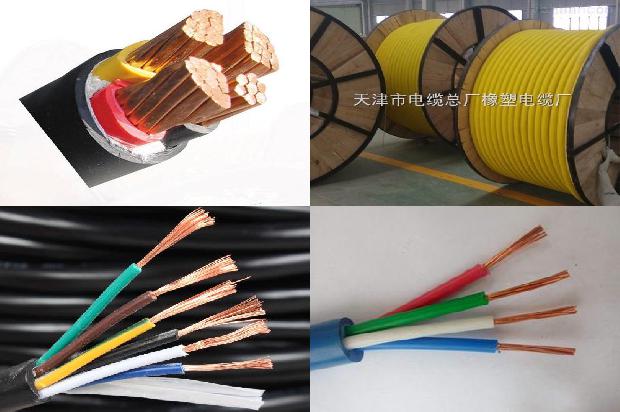

YJY——交联聚乙烯绝缘聚乙烯护套电力电缆YJV——交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY比YJV耐水性、耐低温性较好，YJV则比YJY阻燃性较好。电力电缆按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆(110千伏以上)、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。此外，还可按电流制分为交流电缆和直流电缆。按绝缘材料分1、油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。2、塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。3、橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。按电压等级分1、低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用。2、中低压电缆：（一般指35KV及以下）：聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等。3、高压电缆：（一般为110KV及以上）：聚乙烯电缆和交联聚乙烯绝缘电缆等。4、超高压电缆：（275～800千伏）。5、特高压电缆：（1000千伏及以上）。

高压电缆附件的种类繁多，具有不同类型的特点及局限性，一般不能相互取代。常见的有如下几种：绕包式：用制成的橡胶带材(自粘性)现场绕包制作的电缆附件称为绕包式电缆附件，该附件易松脱、耐候性较差、寿命短；浇灌式：用热固性树脂作为主要材料在现场浇灌而成，所选的材料有环氧树脂、聚氨脂、丙烯酸脂等，该类附件的致命缺点是固化时易产生气泡；模塑式：主要用于电缆中间连接，在现场进行加模加温，与电缆融为一体，该附件制作工艺复杂且时间长，亦不适用于终端接头；高压电缆附件冷缩式：用硅橡胶、三元乙丙橡胶等弹性体先在工厂预扩张并加入塑料支撑条而成型。在现场施工时，抽出支撑条使管材在橡胶固有的弹性效应下玲收缩在电缆上而制成电缆附件 该附件最适合于不能用明火加热的施工场所，如矿山、石油化工等；热缩式：将橡塑合金制成具有“形状记忆效应 的不同组件制品，在现场加热收缩在电缆上而制成的附件。该附件具有重量轻、施工简单方便、运行可靠、价格低廉等特点；高压电缆附件预制式高压电缆附件：用硅橡胶注射成不同组件，一次硫化成型，仅保留接触界面，在现场施工时插入电缆而制成的附件。该施工工艺将环境中不可测的不利因素降低到最低程度，因此该附件具有巨大的潜在使用价值，是交联电缆附件的发展方向，但制造技术难度高，涉及多种学科及行业。预制式附件在电缆的三叉口及屏蔽口以下的安装材料仍采用热缩材料，因此实际上是预制式和热缩式的组合。

一斤电线能剥出0.78-0.87斤的铜。电线的电截面越小，绝缘含量会增加，单位铜重会降低，比如：VV电线含铜量约为78%，YJV电线的含铜量约为87%，所以一斤电线能剥出0.78-0.87斤的铜。电缆面积×8.9×电缆米数/1000通常的做法是取1米称重，剥皮后再量铜的净重量。各种电线的出铜率。就是那种自己家走线的电线，有独根的，有多股的，粗的细的，请注明规格 铜线越细出铜率越低，4平方的铜线出铜率约是70%左右。所以，一斤4平方电线去皮能出7两铜。

明线通信；电缆通信；电力载波通信；光纤通信；微波通信；卫星通信。

铝芯3+2芯10平方电缆的安全载流量是55A。

铜芯1x185平方电缆额定电流表：

平方	材质	载流量
1x185	铜	556

铜芯1芯120平方电缆在空气中的载流量是495A。

非磁性材料铠装交联聚乙烯绝缘电力电缆，以解决上述背景技术中提出的现有普通钢带铠装电缆采用的是镀锌钢带，因为钢带的电阻较大，会导致钢带发热使导体温度升高，从而降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题。为实现上述目的，本实用新型提供如下技术方案：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体，所述圆形导体的外壁上设置有绝缘层，所述绝缘层的外壁上设置有内垫层，所述内垫层的外壁上设置有非磁性带，所述非磁性带的外壁上设置有外护套。优选的，所述圆形导体的内部设置有若干退火软圆铜线，且圆形导体由若干退火软圆铜线绞合而成。优选的，所述退火软圆铜线绞合时采用圆形不紧压结构。优选的，所述圆形导体在20℃时的直流电阻不应超过导体最大电阻值。优选的，所述非磁性带采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层的外壁上。优选的，所述外护套采用挤包的方式设置在非磁性带的外部。优选的，所述绝缘层、内垫层和外护套的厚度均可参照gb/t12706-2008中对厚度的要求。与现有技术相比，本实用新型的有益效果是：1、本实用新型通过将传统电缆中的磁性镀锌钢带替换为不锈钢带、铝合金带、铝带或纯铜带等非磁性带，使用过程中不会产生涡流，能够避免磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，严重的甚至导致电缆因受热发生击穿的问题发生。2、通过采用双层间隙绕包结构设置非磁性带，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。附图说明图1为本实用新型的整体结构示意图；图2为本实用新型的侧面结构示意图；图3为本实用新型的导体电阻值对应示意图；图中：1、圆形导体；2、退火软圆铜线；3、绝缘层；4、内垫层；5、非磁性带；6、外护套。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。请参阅图1-3，本实用新型提供的一种实施例：一种非磁性材料铠装交联聚乙烯绝缘电力电缆，包括圆形导体1，圆形导体1的外壁上设置有绝缘层3，绝缘层3通过挤包的方式设置在圆形导体1外部，能够防止导体漏电，绝缘层3的外壁上设置有内垫层4，内垫层4可选择采用挤包或绕包方式，内垫层4的外壁上设置有非磁性带5，非磁性带5为不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命，非磁性带5的外壁上设置有外护套6，外护套6能够保护电力电缆的内部结构，使其不受外界伤害。进一步，圆形导体1的内部设置有若干退火软圆铜线2，且圆形导体1由若干退火软圆铜线2绞合而成，绞合可通过绞线机按正规绞合方式完成。进一步，退火软圆铜线2绞合时采用圆形不紧压结构，圆形不紧压结构能够增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果。进一步，圆形导体1在20℃时的直流电阻不应超过导体最大电阻值，以保证圆形导体1能正常使用。进一步，非磁性带5采用不锈钢带、铝合金带、铝带或纯铜带等，且通过双层间隙绕包结构包覆在内垫层4的外壁上，绕包时的间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，若带材若有接头，还需做防锈处置。进一步，外护套6采用挤包的方式设置在非磁性带5的外部，外护套6能够保护电力电缆的内部结构，使其不受外界伤害，且因保证与非磁性带5剥离时不发生粘连。进一步，绝缘层3、内垫层4和外护套6的厚度均可参照gb/t12706-2008中对厚度的要求。工作原理：使用时，因电缆中的圆形导体1采用圆形不紧压结构，所以能增大电缆的外径，提高电缆的弯曲性能，从而使电缆在使用过程中达到更好的散热效果，而电缆的钢带部分采用不锈钢带、铝合金带、铝带或纯铜带等非磁性带5，使用过程中不会产生涡流，能够避免传统的磁性钢带在交变电流反复通过的时候产生感应电流，且因钢带的电阻较大，导致钢带发热使导体温度升高，从而影响降低电缆实际载流量和使用寿命的问题发生，非磁性带5采用双层间隙绕包结构设置，间隙要求不超过钢带宽度的50％，外层带材绕包间隙刚好处于内层带材的中间位置，可以有效提高屏蔽效果，且在搭盖率较好的情况下不会造成成本的增加，投入成本低，且能带来良好的经济效益。对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

GB50168-92电缆终端和接头的制作-制作要求 第1条由于塑料绝缘电缆材料密实，硬度大，有时半导电屏蔽层与绝缘层粘附紧密，而当前专用工具尚不完善普及，造成剥切困难，易损伤线芯和保留绝缘层的外表面，应特别注意 第2条为确保充油电缆线路施工质量，提出了接头、低位终端、高位终端的施工程序 第3条提出了制作中、低压电缆终端和接头必须采取的措施。由于电缆及其附件种类繁多，具体施工方法和措施应遵循工艺导则。

10KV线路一般不允许穿越铁路，需要将线路采用电缆埋入地下穿过铁路。在铁路两侧一定距离顶管穿过铁路地基，然后穿管作为电缆管使用穿过电缆，两侧电缆应当埋入地下500mm以下，挖沟，沟底铺沙，电缆上铺砖后盖土。

竹局压电缆三相一米出铜4.46斤。0.95X3X100X7.8克每米，大约2.23公斤，等于4.46斤。

电力电缆沟不分一次和二次，但电缆在敷设时，需要分开敷设。如电缆沟比较宽，可以将一次电缆和二次电缆分别布置在电缆沟的不同侧。单侧布置时，电缆支架或桥架需分层，高压电缆在最上层，动力电缆在中间层，控制电缆在下层，其他信息电缆在最下层。必要时采用防火隔板分隔。

供电企业的高压线路规划是经过充分论证并取得政府相关部门的批准后实施建设的，在建设过程中严格遵守国家、行业相关标准，确保高压线与地面的安全距离符合相关规定。10千伏导线线路在经过居民区时，与地面的最小垂直距离为6.5 米；10千伏导线线路在经过非居民区时，与地面的最小垂直距离为5.5 米；10千伏导线线路在经过不能通航也不能浮运的河、湖（至冬季冰面）时，与地面的最小垂直距离为5 米；10千伏导线线路在经过不能通航也不能浮运的河、湖（至50年一遇洪水位）时，与地面的最小垂直距离为3 米；10千伏导线线路在经过交通困难地区时，与地面的最小垂直距离为4.5（3） 米。

电线电缆一般有红色，黄色，绿色是用做火线，蓝色是用做零线，双色用做地线，白色，黑色，棕色用做替补线。GB/T9330-2008标准：KVV系列颜色识别 两芯电缆：无优先选用颜色三芯电缆：绿/黄双色、浅兰色、棕色；或浅兰色、黑色、棕色。四芯电缆：绿/黄双色、浅兰色、黑色、棕色；或浅兰色、黑色、棕色、黑色或棕色 五芯电缆：绿/黄双色、浅兰色、黑色、棕色、黑色或棕色；或浅兰色、黑色、棕色、黑色或棕色、黑色或棕色。如果是采用数字标志的绝缘线芯，其绝缘颜色与数字标志颜色应有明显不同，其优先选用颜色绝缘为黑色，数字为白色。

最好不要代用，因为这两种电缆的使用用途和各种参数都是不一样的，比如有可能控制电缆的电阻小，但是它的绝缘等级可能也小，如果用作电力电缆就不安全了。当然如果电压不高，用作小功率的话应该是没问题的。

是铜芯3x120+1x70平方电缆。

12/20KV的绝缘厚度为5.5mm，18/30KV是8.0mm。

首先，必须纠正，一般不会有6平方米接面积的电缆。俗称的6平方，是指的毫米平方。如果按照电压220V来计算，可以承受10kw。可以通过查电工手册，得出电线的最大允许载流量，根据公式功率P=电压U×电流I，计算出的功率就是电线所能承受的最大电功率。例如：在220伏的电源上引出6平方毫米导线，最大能接多大功率的电器查下面手册可知6平方毫米导线的载流量为48A根据：功率P=电压U×电流I＝220伏×48安＝10KW。

高压电缆的绝缘阻值，长度在500m及以下的10kV，用2500V摇测，在电缆温度为+20℃时，其值不应低于400MΩ。电缆的数值随电缆的温度和长度而变化。为了便于比较，应换算为20℃时值，一般以每千米电阻值表示，即：R20＝Rt×Kt×L式中R20－在20℃时，每千米电缆的MΩ/KM；Rt－长度为L的电缆在t℃时的绝缘电阻，MΩ；L－电缆长度，Km；Kt－，20℃时系数为1.0。良好（合格）的的绝缘电阻通常很高，其最低数值可按规定：新电缆，每一缆芯对外皮的绝缘电阻（20℃时每千米电阻值），6KV及以上的应不小于100MΩ，1～3KV时应不小于50MΩ。

查电缆载流量表，ZR-YJV 0.6/1kv 3芯70平方铜芯电缆空气中敷设安全载流量是208A。

是1*35平方铜芯YHC电缆。

一种可能的测量方法是 在缆线两端加电压U，测量通过的电流I，由R=U/I求得缆线电阻 R=ρl/S，其中R为电阻，ρ为电导率，l为缆线长度，S为缆线横截面积 ρ由缆线材料决定，可查阅相关手册得到；S可通过测得缆线的直径d，由S=(π d^2)/4得到 l=RS/ρ，即可得到电缆线长度。

根据gb/t12706-2008标准要求：35kv交联聚乙烯电缆的例行耐压试验是施加交流电压30.5kv/5min.35kv交联聚乙烯电缆的例行耐压试验是施加交流电压65kv/30min或91kv/5min.1.出厂试验：1)35kV电缆有两种：65kV/30min和91kV/5min，2)10kV电缆：30.5kV/5min2.安装后试验：1)35kV电缆有两种：52kV/60min和系统电压/24h2)10kV电缆：2.1)交流有两种，系统线电压施加于电缆导体与屏蔽间/5min和系统电压/24h2.2)直流(现在少人用)：34.8kV/5min1、根据电缆长度选择容量合适的实验变压器，一般要大于50kva，2、电压等级至少大于额定电压的3倍，配备4倍额定电压的高压硅堆3、把电缆头硬外皮拨开，长度大于500，然后把向外分开头分开固定好，高于地面一米4、用无水酒精或四氯化碳把电缆表面的碳粉擦干净5、将其中一个头连接到高压硅堆的出线头上，另外两相接地6、开始升压，速度小于每秒1kv，升到110kv，停顿一分钟不出现跳闸7、降压断电，然后用放电电阻给电缆放电，可以用新鲜的树枝通过绝缘帮棒到地线上给电缆放电8、然后给另外两相做9、试验过程应在专门的实验室做，如果没条件或者不方便，需要把实验现场围起来，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用一、纸绝缘电力电缆：21/35KV电缆直流耐压试验电压标准是105KV，26/35KV电缆直流耐压试验电压标准是130KV二、交联聚乙烯绝缘电缆直流耐压试电压标准为Uo的4倍：35KV电缆直流耐压试验Ut=4*Uo Ut=4*35=140KV三、试验时，试验电压可分 4~6 阶段均匀升压，每阶段停留1min，并读取泄漏电流值。试验电压升至规定值后维持15min，其间读取1min和15 min时泄漏电流。测量时应消除杂散电流的影响。

用耐压试验器做耐压试验，35KV升压到2.5-3.5倍电压后稳压5分钟再泄压，有相关的耐压试验或电调规范(DL/T 596-2005 电力设备预防性试验规程).该电缆按国家标准GB/T12706-2008 生产，其耐压试验按国家标准GB/T3048.13-2007规定：在735kV/30min和91kV/5min中任选一种。若要更加详细，请查阅以上标准.35kv电力电缆执行标准：gb/t 12706.3-2008 额定电压1kv(um=1.2kv)到35kv (um=40.5kv)挤包绝缘电力电缆及附件 第3部分：额定电压35kv(um=40.5kv)电缆。

不一定，二次回路控制电缆也有用的三芯电缆。

五芯95平方电缆，每千米重量为4820公斤，每米大概重量为4.8公斤左右95平方的裸铜电缆：95X1000X8.9=845.5克=0.8455公斤 其中1000是毫米，8.9是铜的比重。1、电缆通常是由几根或几组导线（每组至少两根）绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。2、电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成，用来连接电路、电器等。
