电缆信号

电缆信号线的用途主要是用来传输信号的,属于信息通讯类。电缆中传输的是电信号,电缆是一种电能或信号传输装置,通常是由几根或几组导线组成。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:1.直流电缆(1)组件与组件之间的串联电缆。(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。(3)直流配电箱至逆变器之间电缆。以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。2.交流电缆(1)逆变器至升压变压器的连接电缆。(2)升压变压器至配电装置的连接电缆。(3)配电装置至电网或用户的连接电缆。此部分电缆为交流负荷电缆,户内环境敷设较多,例如:户外敷设,交联电缆便作为直流电缆使用,如橡胶、塑料、硅橡胶等。因此,交联电缆可在导线的长期允许工作温度下长期使用。3.运行中的电缆可经受交流50Hz,1500V电压试验5min,1500V电压试验5min时绝缘电阻值,两。正常情况下,交联电缆的绝缘应不小于标称值的90%。

电缆信号电缆信号电缆的特点如下:1、导体可以通过长期的工作温度为90°C,短路时(长持续时间不超过5S),电缆导体的最高温度不超过250°C。2、敷设电缆时的环境温度应不低于0°C,低于0°C敷设时须预先加热。3、弯曲半径:单芯电缆不小于电缆外径的15倍;多芯电缆不小于电缆外径的10倍。电缆的12倍。

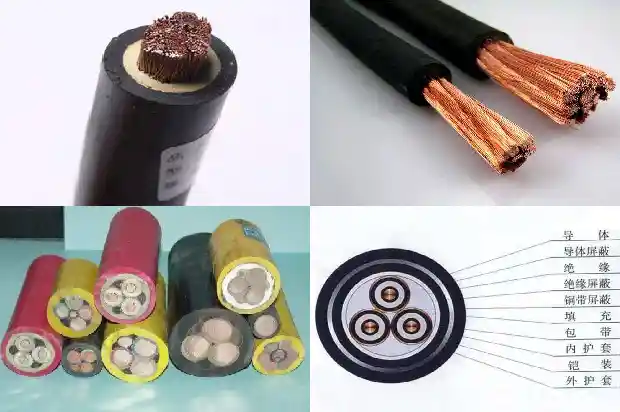

电缆是一种电能或信号传输装置,通常是由几根或几组导线组成。由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线。电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。分类电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:1.直流电缆(1)组件与组件之间的串联电缆。(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。(3)直流配电箱至逆变器之间电缆。以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。2.交流电缆(1)逆变器至升压变压器的连接电缆。

1、两者的线直径不同。如果选择的是两芯的电话线，直径是0.4毫米，如果是4芯的直径，是0.5毫米，有些能够达到1.0毫米。2、两者的水晶头也不一样。如果选择的是两芯，按照标准的接法，要选择RJ 32的水晶头，如果是四芯的，一般来说是公司内部或者集团电话使用，选择的标准电话水晶头最好是MIC 专用的。3、两者使用模式不同。两芯的一般来说是模拟电话信号，是市话使用。而四芯的是数字电话信号，如果仅仅是打电话，只需要选择两芯的就足够了。如果是办公系统，布线的时候一般选择的是四芯的电话线。4、主要是办公室除了要有明线之外可能还需要安装分机，一开始安装的是两芯的，后期想要在接线，会导致办公室的线比较多、很杂乱，所以一开始作为办公室使用的电线电话线，最好选择四芯双绞线。

ZR-YJV 3×2.5平方铜芯电缆380v下功率为20139.7w。ZR-YJV 3×2.5平方铜芯电缆的载流量为36A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732×380×36×0.85=20139.7w。

syv是视频或射频专用电缆，不可以用做音频传输线。

不用打把，捆扎，拿电缆穿过分线盒底下的孔再按电缆色谱来接就行了，注意了分线盒一般是按照从左到右，从上到下来分。比如一个十对的分线盒，左边从上到下是1-5对，右边从上到下是6-10对，这样算的，所以接分线盒，也要按这顺序与相应的电缆的色谱来接。

铜芯3x300平方电缆埋地敷设的安全载流量是545安。

一、选择具有高精度的连接界面的连接器类型，如SMA，TNC及N等连接器；二、选择低损耗且稳定可靠的同轴线缆，如SFT、MaxGain 、Heli-Foil、 PhaseTrack等系列； 三、选择低电压驻波比(VSWR)的连接器。

1、低压绝缘导线：导线与建筑物的垂直距离在最大计算弧垂情况下不应小于2米。2、裸导线：导线与建筑物的垂直距离在最大计算弧垂情况下不应小于2.5米。3、导线与地面或水面的最小距离：（1）居民区6米；（2）非居民区5米。4、线路边线与永久建筑物之间的距离在最大风偏的情况下：绝缘线0.2米，裸导线1米。5、导线与街道行道树之间的最小距离：绝缘导线0.2米，裸导线1米。6、架空裸导线线路最小线间距离：0.3米，靠近电杆低压的两导线间的水平距离不小于0.5米??。

铜芯3x16平方YC电缆220v下功率为15.84千瓦。铜芯3x16平方YC电缆的安全载流量为72A，所以功率：72x220=15.84千瓦。

1芯185平方铜芯电缆的承载电流是464安；VLV22 1芯10平方铝芯电缆承载电流是75安。

10kv电缆接地电流为866A10kv的电缆所带负荷容量为3000kw至5000kw，三相变压器额定电流的计算公式为：Ⅰ＝ 变压器额定容量 ÷ （1.732 × 变压器额定电压）。根据负荷计算公式：功率=1.732乘以10kv乘以电流，可得电流在173A至288A之间。而且10KV线路转接容量应不大于15000KVA，按P=1.732 X U X I计算，I=15000KVA/10KV 1.732=866A。

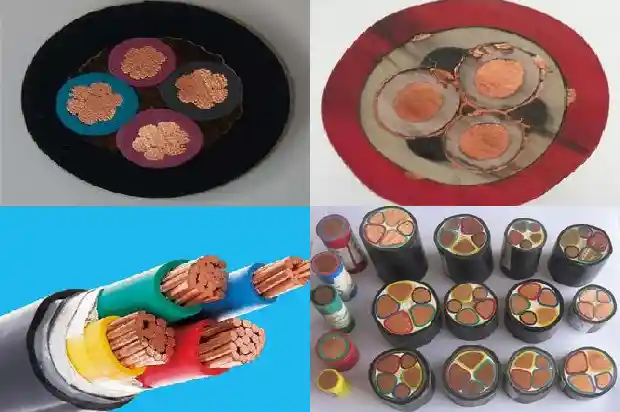

电力电缆按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆(110千伏以上)、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿内部供电及过江海水下输电线。在电力线路中，电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。

信号传输干扰最小的传输介质中，带宽最小、信号传输衰减最大、抗干扰能力最弱的一类传输介质是同轴电缆。同轴电缆(Coaxial Cable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

铜芯双芯4平方电缆载流量表：

芯数	双
平方	4
型号	YJV22
载流量	57
材质	铜
敷设方式	在地下
护套	铠装
电压等级	0.6/1kv-1.8/3kv

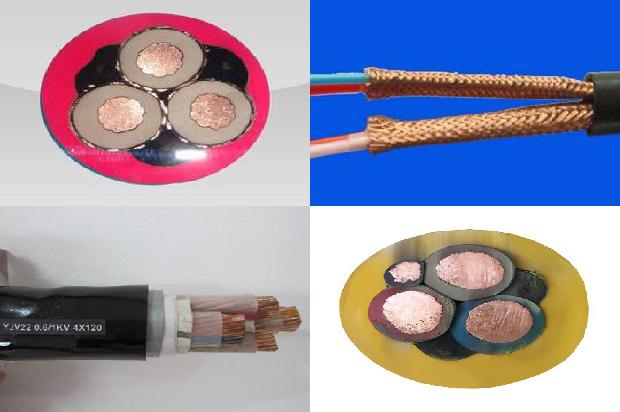

每根电缆的芯径是 v(120x4/π) = 12.36mm，每根电缆芯带外皮的直径大约是1.2倍的芯径，即带外皮直径大约是15mm。4根电缆芯的总直径大约是：15x2+0.4x15= 36mm，再考虑电缆是380V电压等级的，带外皮的总直径就大约是：36x1.2= 43.2mm。穿管直径不宜小于电缆外径的1.5倍。1、YJV-0.6/1KV：54.7mm；2、YJV22-0.6/1KV：64.2mm；3、VV、VLV、ZR-VV、ZR-VLV：69.7mm；4、VV22、VLV22、ZR-VV22、ZR-VLV22：74.3mm；铜芯电缆4x240+1x120能承受215千瓦。

铜芯YCW三芯4平方电缆的直径是3.91毫米。根据圆面积公式S=πr²，S为12，r为半径，则r=√(12/3.14)，根据直径公式d=2r，所以直径等于3.91毫米。

井下照明电缆需要做阻燃检验：井下使用橡套电缆必须选用取得煤矿矿用产品安全标志的阻燃电缆，电缆应带有供保护接地用的足够截面的导体。井下电缆技术要求：3.技术要求3.1资质3.1.1新购电缆必须有“安全标志准用证”、“阻燃电缆检验合格证”、“产品合格证阻燃性能检测合格证”、“煤安标志”、有验收记录。3.1.2电缆选用符合设计要求。3.1.3修复电缆要有专人验收，要有检修和耐压试验记录。3.2外观3.2.1橡套电缆无明显损伤3.2.2不露出芯线绝缘或屏蔽层，护套损伤伤痕深度不超过厚度的1/2，长度不过20mm，（或沿周长1/3），无老化现象3.2.3铠装电缆钢带、钢丝不松散，涂有防锈油3.2.4电缆芯不得有老化锈蚀现象3.2.4电缆标志牌齐全，改变电缆直径的接线盒两端拐弯处、分岔处及沿线每隔200m均应悬挂标志牌，注明电缆编号，电压等级、截面积、长度、用途等。3.3电缆选择3.3.1 固定敷设的低压电缆，应采用MVV铠装或非铠装电缆或对应电压等级的移动橡套软电缆。3.3.2 非固定敷设的高低电缆，必须采用符合MT818标准的橡套软电缆。移动式和手持式电气设备应使用专用橡套电缆。3.3.3 照明、通信、信号和控制用的电缆，应采用铠装或非铠装通信电缆、橡套电缆或MVV型塑力缆。3.4电缆敷设3.4.1在水平巷道或倾角在30度以下的井巷中，电缆应用吊钩悬挂。在立井井筒或倾角在30度及其以上的井巷中，电缆应用卡子、卡箍或其它夹持装置，进行敷设，夹持装置应能承受电缆的重量、并不得损伤电缆。3.4.2电缆悬挂整齐、不交叉、不落地，悬挂高度应在矿车、电机车等掉道时不受碰撞。3.4.3电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3m，在立井井筒内不得超过6m。3.4.4沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。3.4.5电缆不应悬挂在风管或水管上，不得遭受淋水，电缆上严禁悬挂任何物件。电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。3.4.6高低压电力电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm。3.4.7电缆严禁用铁丝吊挂。3.4.8电缆穿过墙壁部分应用套管保护，并严密封堵管口。3.4.9立井井筒中所用的电缆中间不得有接头；因井筒太深需设接头时，应将接头设在中间水平巷道内。运行中因故需要增设接头而又无中间水平巷道可利用时，可在井筒中设置接线盒，接线盒应放置在托架上，不应使接头承力。3.5电缆运行3.5.1电缆线路禁止升压运行3.5.2电缆禁止过负荷运行3.5.3电缆表面允许温度低压不得超过55℃，高压电缆一般不得超过35℃。3.5.4橡套电缆接头温度不得超过电缆温度，高压电缆接线盒的表面温度与电缆表面温差应不大于12-15℃3.5.5运行中的电缆不应盘圈或盘8字形。（采掘机组供电电缆不受此限制）3.6电缆连接3.6.1 电缆与电气设备的连接，必须用与电气设备性能相符的接线盒。电缆线芯必须使用齿形压线板（卡爪）或线鼻子与电气设备进行连接，压接线时，芯线不得出现交叉，不得出现压胶皮现象。3.6.2不同型号电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接。3.6.3 同型电缆之间直接连接时必须遵守下列规定：① 橡套电缆的修补（包括绝缘、护套已损坏的橡套电缆的修补）必须采用阻燃材料进行硫化或与热补有同等效能的冷补。

② 塑料电缆连接处的机械强度以及电气、防潮密封、老化等性能，应符合该型号矿用电缆技术标准。3.6.4 2.5mm2电缆连接采用冷补胶严格按机电科规定的冷补工艺进行。3.6.5 截面为4mm2及以上的电缆100m以内电缆冷补头不得超过4个，接头间距不得小于15m；3.6.6 截面为2.5mm2及以下的电缆之间连接采用冷补连接，100m以内电缆冷补接头不得超过6个，接头间距不得小于10m。采用冷补连接时，必须严格按照冷补连接工艺进行；3.7标 识3.7.1 动力电缆连接装置必须安设标识牌，标识明确，字体工整，标识内容：单位、维修人员、规格、电压等级和安设时间等。3.7.2 为确保电缆标识统一、规范，电缆标志牌必须使用机电科设计的专用标志牌，严禁使用自制的电缆标志牌，否则，按无牌处理。3.7.3电缆标志牌悬挂要求：3.7.3.1每一路电缆的每一个分支点和拐弯处；3.7.3.2进出机电硐室的入口；3.7.3.3直线巷道每隔100m设一处。3.7.3.4标志牌中应表明电缆的规格、电压等级、长度、用途等参数。3.7.3.5采用电脑打印或用极细油性笔填写，所填写的内容必须准确，不准出现空项，字迹清晰，不得随意涂改，否则，按无牌处理。3.7.3.6使用塑料匝带绑扎标志牌，牌面向外，摆放端正，固定牢固，易于查看。3.8其它3.8.1建立电缆管理台帐，4mm2以上的电缆进行编号管理3.8.2杜绝非本安型线路的不合格接头及电缆破皮漏电。3.8.3严禁发生电缆着火事故。

可以带402.8千瓦的负荷计算如下：铜导线的电流密度=6A/mm2120x6=720（A）以三相380V50HZ交流电为例P=1.732x380x720x0.85=402793.92（W）≈402.8（KW）首项要根据电压，电缆截面积，再根据电流密度，计算电缆电流大小I：380V，50HZ，cosθ=0.85的交流电的功率P=√3×380×I×cosθ三相电路的总功率。它等于各相功率的总和。三相电路有对称三相电路和不对称三相电路之分。功率有平均功率(即有功功率)、无功功率和视在功率之分。三相负载的瞬时功率p=pA+pB+pC=3UpIpcosθ=P。可见，对称三相电路中三相负载的瞬时功率是一个与时间无关的定值，就等于平均功率P。若负载是三相电动机，由于它的瞬时功率不随时间改变，它的瞬时转矩亦是恒定的，故电动机运行平稳。这正是对称三相电路的一个优点。三相瞬时功率为恒定的三相制叫做平衡三相制。

所以推导出三相电机功率P=√3×380×I×cosθ三相电源及三相负载都有星形和三角形两种连接方式，当三相电源和三相负载通过输电线（其阻抗为ZL）连接构成三相电路时，可形成五种连接方式，分别称为Y0—Y0联结（有中线）、Y—Y联结（无中线）、Y一△联结、△一Y联结和△一△联结，分三相四线制方式和三相三线制方式。

十五千瓦电机，即电机的额定功率是15千瓦，若电机额定电压是380伏，则工作电流是15千瓦/380伏=39.5安培，若选用铜芯电缆，其安全载流量是4安培/平方，则应用39.5安培/4安培=9.875（平方），可用10平方铜芯电缆。即十五千瓦电机应用10平方铜芯电缆。具体应根据电机额定电压及电缆芯线材料安全载流量计算选用。

如果是电机的话建议用120-150的电缆，必须考虑启动电流。
