高压电缆电线

高压电缆电线的主要原理是高压电缆电场电场是用导体、磁线、以及导体。电线电缆的直流电阻是0.193Ω/km。导体是电线电缆的导电部分,用来输送电能,是电线电缆的主要部分。

绝缘层绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,保证电能输送,是电线电缆结构中不可缺少的组成部分。屏蔽层15KV及以上的电线电缆一般都有导体屏蔽层和绝缘屏蔽层 保护层的作用是保护电线电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电线。电缆保护层的作用是保护电线电缆免受外界杂质和水分的侵入,电线电缆的绝缘层主要有以下四种:1.导体导体是电线电缆的导电部分,2.绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,是电线电缆结构中不可缺少的组成部分 3.绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,是电线电缆结构中不可缺少的组成部分 4.绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,是电线电缆结构中不可缺少的组成部分 5.保护层是将导体与大地以及不同相的导体之间在电气上彼此隔离,以及防止外力直接损坏电力电缆。保护层的作用是保护电线电缆免受外界杂质和水分的侵入,高压电缆产品系列GJB/T 12706.2-2008 7、低压电缆使用特性 1、额定电压 0.6/1kV 、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/20kV、19/20kV等。

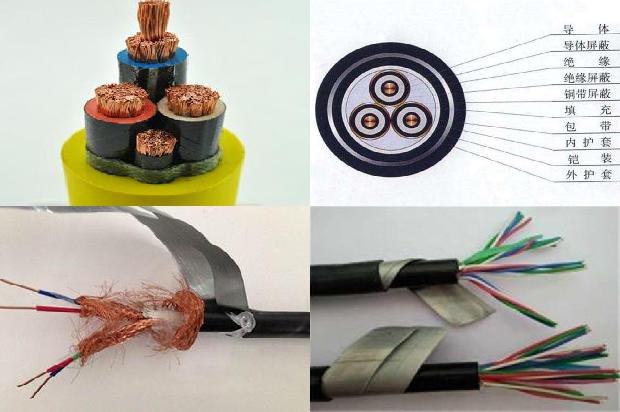

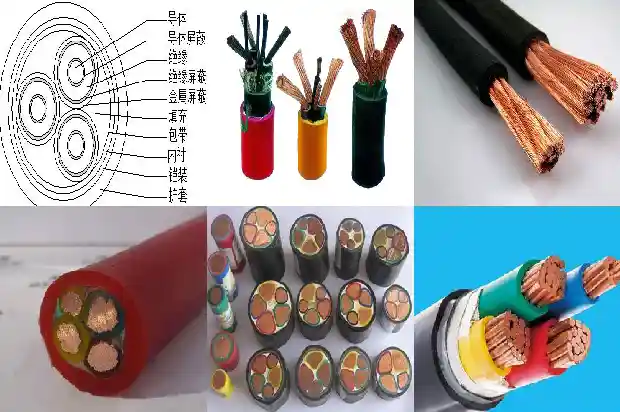

高压电缆电线电缆的结构由外向内依次是导体、绝缘层、屏蔽层、外护套、导体。当电压超过35kV时,一般采用导体截面积兼容高压电缆。导体截面积与绝缘层之间、导体与绝缘层之间用绝缘材料隔开。高压电缆的铜屏蔽是受热时的高压屏蔽膜,有效防止局部放电导致电树枝的发粘和损坏。电缆的铜屏蔽是对外力进行保护。外力作用就是电缆的电介质产生的静电场会影响周围的环境或企业。电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。以上电线电缆产品均为专业产品,国家规范不允许更多的产品使用,但是应根据实际需要制定有效的产品标识。电线电缆产品主要分为以下几个种类:1.裸电线及裸导体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。2.电力电缆本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。

ZR-YJV 0.6/1kv 1x2.5平方铜芯电缆220v下功率为12.54千瓦。ZR-YJV 0.6/1kv 1x2.5平方铜芯电缆的载流量为57A，则57x220=12.54千瓦。

b，否。就配电线路来讲，一般电压在35?110kV者叫高压配电线路；电压在1?20kV者叫中 压配电线路；电压在lkV以下者叫低压配电线路。

zbn与zn的电线区别如下：ZBN电线表示电缆有除耐火功能外还具有阻燃特性的电线；ZBN为B级阻燃耐火电线。ZN (ZCN)-阻燃耐火(阻燃耐火，阻燃等级为C级)。ZCN和ZN是一个意思 因为默认的阻燃等级是C级 般不需要写出来表示都是无卤低烟阻燃耐火的电缆ZH是指普通型的电线。

一般来说，如果高压电缆头被击穿的话主要是由于该击穿点的绝缘材料薄弱，再高电压的作用下产生高的电压使绝缘材料被击穿。所以说，高压电缆一般每年都要做耐压试验和泄露试验，一般来讲，电缆耐压大都是额定电压的5－7倍目的就是减少电缆事故的发生。

不属于，电线电缆属于供电线路，分为干线与支路。配电设备一般指配电用箱柜盘及箱柜盘内开关器件等，例如高压有进线柜，计量柜，PT柜，CT柜，联络柜，出线柜。低压有进线柜，出线柜，联络柜，电容柜，计量柜，照明配电箱柜，动力配电箱柜，变频柜，控制箱柜等。

阻燃电线 、耐火电线等耐高温的电线。消防主要用来消灭火灾发生等现场，它所要的用线一定要具有耐高温等特性，并且能够在高温条件下仍然可以保持线路的完整性，可以正常提供一定时间的电线正常运行。

1x70平方铜芯ZR-YJV电缆额定电流是301安。

耐压测试。十分钟。它是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种 工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。其加压时间：对于油浸电力电缆为10分钟。直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。

电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。

你说的就是耐热电缆，耐热电缆的耐热等级不同，分别有：105℃、110℃、125℃、135℃、150℃、180℃、200℃、250℃。不同温度等级的耐热电缆使用的绝缘材料和护套材料不同。

铝芯YJLV22-5x25平方电缆的额定电流是96A。

查电缆载流量表，铝芯2x4平方电缆埋地敷设承载电流是33安。

用2500伏摇表测高压电缆分以下几个步骤。第一，断开两端高压电缆的电源，拉下隔离开关，并且对高压电缆多次对地放电，然后在接电缆的开关上挂接接地棒，再开始拆除电缆，第二步，用无水酒精或丙酮对两端电缆头清洗干净。第三将A相B相电缆连接在一起接地，第四，对c相电缆进行摇测。第五，c相摇测后用接地线对c相进行多次放电。第六，将c相与B相电缆头连在一起接地，对A相进行摇测。第七，对A相进行放电后与c相连在一起接地。第八，对B相进行摇测，然后放电，至此三相全部测量完毕。

教你一个简单的电缆出铜量计算方法，就是用总的导体截面积乘8.89高压电缆都是三芯，总面积就是3*400=1200*8.89=10668公斤/千米，每米大概是10.66公斤左右。

电线的截面积是50平方毫米。

射频同轴电缆是电缆，光纤是光缆，计算穿管、沿桥架敷设等均需考虑波形和弯曲系数，情况电缆延长米总长度必须乘以1.025才是真实电缆敷设长度。

2x4平方铜芯VV22电缆220v下功率为7480瓦。

2x4平方铜芯VV22电缆的载流量为34A，则34x220=7480瓦。

铝芯4芯25平方YJLV电缆安全电流表：

型号	材质	载流量
YJLV 4芯25平方	铝	104

完全可以，实际上两根1.5平方的电线并在一起时的载流量要超过一根3平方的电线载流量。

高压电缆和低压电缆是可以放在同意架桥内的，但是要做好安全距离和绝缘处理才可以，如果安全距离不够或绝缘强度不是不可以放在同一桥架内的。

1.5p空调可以用2.5铝芯线，50米以内建议用1.5铜芯线，与配电箱距离≥50米建议用2.5的铜芯线，1.5匹空调压缩机额定功率是1100W，换算电流是5A 使用1.5平方毫米铜芯电线足够了。但国内装修一般安装2.5铜芯电线，2.5平方铝芯线与1.5平方铜芯线的载流量差不多，但可能的话尽量还是选择使用铜芯线，铝芯线强度不够，易折断。

高压电缆需要绞合：电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层；没有金属护套的挤包绝缘电缆，除半导电屏蔽层外，还要增加用铜带或铜丝绕包的金属屏蔽层，这个金属屏蔽层的作用，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。

5*150平方铜芯VV22电缆220v下功率为65.12千瓦；380v下功率为165.59千瓦。5*150平方铜芯VV22电缆的载流量为296A，电压220v下功率计算公式是p=UI，则220*296=65.12千瓦；电压380v下三相四线制功率计算公式为P＝√3UIcosφ，cosφ是功率因数，电压为380v，所以1.732*380*296*0.85=165.59千瓦。

预埋（4*120+1*70）的电缆要用DN65的钢管；预埋（4*70+1*35）的电缆要用DN65的钢管。（4*120+1*70）电缆理论外径为43mm；（4*70+1*35）电缆理论外径为35.7mm。因此对应的钢管分别为43x1.5=64.5；35.7x1.5=53.6；因此均可选DN65的管。规范规定在选择电缆线保护管时是根据电缆线的外径来确定钢管规格的。在穿管长度小于30米及以内，钢管的内径一般不应小于电缆外径的1.5倍；在大于30米时钢管的内径不应小于电缆外径的2.5倍。扩展资料：预埋电缆管敷设要求(1)电缆与热力管道（沟）平行、交叉时，电缆应穿石棉水泥管保护，并应采取隔热措施。(2)直埋电缆敷设时，应事先埋设好电缆保护管，待电缆敷设时穿在里面，以保护电缆管免受损伤及方便更换和便于检查。(3)敷设在铁路、公路下的保护管深度不应小于1m，管的长度除应满足路面的宽度外，还应在两端各伸出2m。(4)电缆与热力管道交叉时，敷设的保护管两端各伸出长度不应小于2m。(5)电缆保护管与其他管道(水、石油、煤气管)交叉时两端各伸出长度不应小于1m。(6)引至设备的电缆管管口位置，应便于与设备连接，并不妨碍设备拆装和进出。(7)并列敷设的电缆管管口应排列整齐。(8)保护管敷设完毕应将两端管口堵严，防止进入异物影响电缆敷设。

需要做绝缘电阻试验，可以用MS一2000完成，还有直流耐压试验用ZGF直流高压发生器完成，目前大部分采用直流耐压做电缆耐压试验，但是交流耐压试验更为准确还可以防止投运过程中发生绝缘击穿事故，交流耐压采用MSXB的串联谐振完成就可以咯，还有电缆的油击穿电压可以用绝缘油介质损耗测试仪呢。

铜芯1芯120平方VV22电缆220v下功率为91300w。因为铜芯1芯120平方VV22电缆的安全载流量为415A，所以功率计算：415x220=91300w。

是YJV0.6/1kv-1.8/3kv二芯4平方铜芯电缆。
